Замок з пересувними пластинами з ключем, заготовка для ключа та ключ

1. Замок з пересувними пластинами з ключем, який має корпус (1) замка, ключ (8) в ньому, замковий язик (3), що встановлений з можливістю переміщення вперед і назад і має замикаючий виступ (4) або йому подібний елемент, набір пересувних пластин, які встановлені з можливістю переміщення ключем (5) і мають замикаючий канал для взаємодії з замикаючим виступом (4) і для керування переміщенням замкового язика (3), який має принаймні перше (5а) і друге (5b) відгалуження, розташовані поперек по відношенню до напрямку переміщення замкового язика, а також третє відгалуження (5с), яке з'єднує їх, а лапка (8b) ключа має для кожної пересувної пластини комбінаційну поверхню (8с), яка при повороті ключа у замку переміщує пересувну пластину (5) у напрямку першого (5а) і другого (5b) відгалужень для вибору замикаючої комбінації, який відрізняється тим, що лапка (8b) ключа має направляючий елемент (8d), який взаємодіє з замковим язиком (3) так, що на кінцевій стадії вибіркового переміщення пересувної пластини (5) він в той же час направляє замикаючий виступ (4) у третє відгалуження (5с) замикаючого каналу, і тим, що третє відгалуження (5с) замикаючого каналу має принаймні один направляючий засіб (5f, 5g), який запобігає переміщенню замикаючого виступу (4) по третьому відгалуженню (5с), якщо комбінаційна поверхня ключа є некоректною.

2. Замок за п. 1, який відрізняється тим, що третє відгалуження (5с) замикаючого каналу має направляючу поверхню (5f), нахилену по відношенню до напрямку переміщення замкового язика і розміщену для взаємодії з замикаючим виступом (4).

3. Замок за п. 2, який відрізняється тим, що третє відгалуження (5с) замикаючого каналу має направляючий виступ (5g), який обмежує канал і розміщений навпроти нахиленої направляючої поверхні (5f) третього відгалуження (5с) і який разом з направляючою поверхнею (5f) діє на замикаючий виступ (4) і направляє його у напрямку вибіркового переміщення пересувної пластини (5).

4. Замок за будь-яким з попередніх пунктів, який відрізняється тим, що форма і/або розмір направляючого засобу (5f, 5g) третього відгалуження (5с) у замикаючому каналі пересувної  пластини виконані так, що їх можна змінювати, і тим, що кореспондуюча форма комбінаційної поверхні (8с) ключа відповідно виконана з можливістю зміни так, що комбінаційна поверхня (8с) певної форми забезпечує функціональну сумісність замикаючого виступу (4) тільки з замикаючим відгалуженням (5с), яке має направляючий засіб (5f, 5g, 5h, 5i) певної форми і/або розміру.

5. Замок за будь-яким з попередніх пунктів, який відрізняється тим, що замикаючий канал має аналогічне четверте відгалуження (5d), яке розміщене поперек напрямку переміщення замкового язика (3), і п'яте відгалуження (5е), яке з'єднує друге (5b) і четверте (5d) відгалуження, і тим, що п'яте відгалуження (5е) також має направляючий засіб (5h, 5і) для направлення замикаючого виступу (4).

6. Замок за будь-яким з попередніх пунктів, який відрізняється тим, що поперечний переріз замикаючого виступу у напрямку вибіркового переміщення пересувної пластини (5) є трикутним.

7. Заготовка ключа для замка за будь-яким з попередніх пунктів, яка відрізняється тим, що лапка (8b) заготовки ключа має направляючий елемент (8d), який виступає назовні над рівнем лапки і пристосований для переміщення замкового язика (3) замка, а тому і замикаючого виступу (4), безпосередньо перед закінченням вибіркового переміщення пересувних пластин (5) замка.

8. Заготовка ключа за п. 7, яка відрізняється тим, що на іншому боці лапки (8b) хвостовика ключа є інший направляючий елемент (8d), який розташований симетрично першому направляючому елементу (8d).

9. Заготовка ключа за п. 7 або 8, яка відрізняється тим, що має дві частини (8b1, 8b2) лапки, які розташовані симетрично на обох боках хвостовика заготовки ключа.

10. Ключ, вифрезерований з заготовки за будь-яким з пунктів 7-9, для замка за будь-яким з пунктів 1-6, який відрізняється тим, що лапка (8b) ключа має направляючий елемент (8d), який виступає назовні над рівнем лапки і який пристосований для переміщення замкового язика (3) замка, а тому і замикаючого виступу (4), безпосередньо перед закінченням вибіркового переміщення пересувних пластин (5) замка, і тим, що комбінаційні поверхні (8с), які забезпечують вибіркові переміщення пересувних дисків (5), розташовані по обидва боки направляючого елемента (8d) у напрямку хвостовика (8а) ключа.

11. Ключ за п.10, який відрізняється тим, що лапка (8b) ключа має направляючу поверхню (8е), яка незалежна від направляючого елемента (8d) і слугує для переміщень замкового язика (3) після вибіркового переміщення замикаючої комбінації, і тим, що направляюча поверхня (8е) і направляючий елемент (8d) розташовані в одній поперечній до хвостовика (8а) ключа площині.

12. Ключ за п. 10 або 11, який відрізняється тим, що комбінаційна поверхня (8с) ключа, яка відповідає окремій пересувній пластині (5), може бути альтернативно вибрана принаймні двох різних типів, форми яких відрізняються одна від одної і які виконані функціонально несумісними з пересувною пластиною (5), яка відповідає іншому варіанту, і тим, що комбінаційні поверхні (8с) ключа вибрані так, що мають або один з типів комбінаційних поверхонь, або будь-яку комбінацію типів.

13. Ключ за п. 12, який відрізняється тим, що типи комбінаційної поверхні складаються з плоскої поверхневої фрезеровки (8с111 і так далі) і фрезерованої поверхні (8с112 і так далі), яка має дві протилежні нахилені ділянки, які сходяться у напрямку кінцевої частини лапки.

14. Ключ за п. 12 або 13, який відрізняється тим, що лапка (8b) ключа має принаймні одну таку комбінаційну поверхню (8с), яка має гребінь (8с112 і так далі), утворений протилежними нахиленими ділянками у перпендикулярній площині поперечного перерізу хвостовика (8а) ключа.

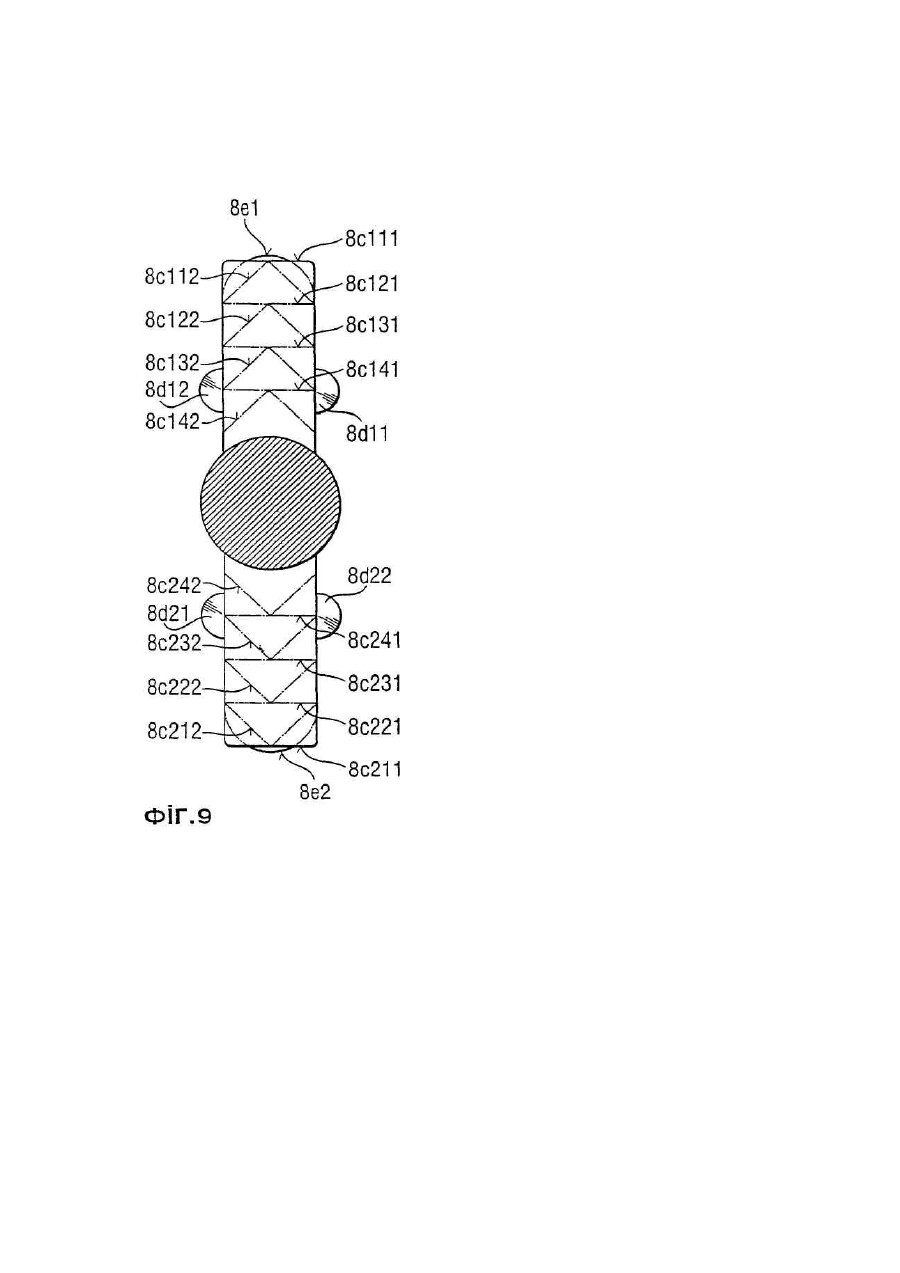

15. Ключ за будь-яким з пунктів 10-14, який відрізняється тим, що має дві частини (8b1, 8b2) лапки, які мають комбінаційні поверхні і розміщені симетрично на обох боках хвостовика (8а) заготовки ключа, і тим, що комбінаційні поверхні (8с1, 8с2) частин (8b1, 8b2) лапки взаємно, принаймні частково, відрізняються або за величиною фрезерувань, або за типом комбінаційної поверхні.
