Важільний зіштовхувач прокату

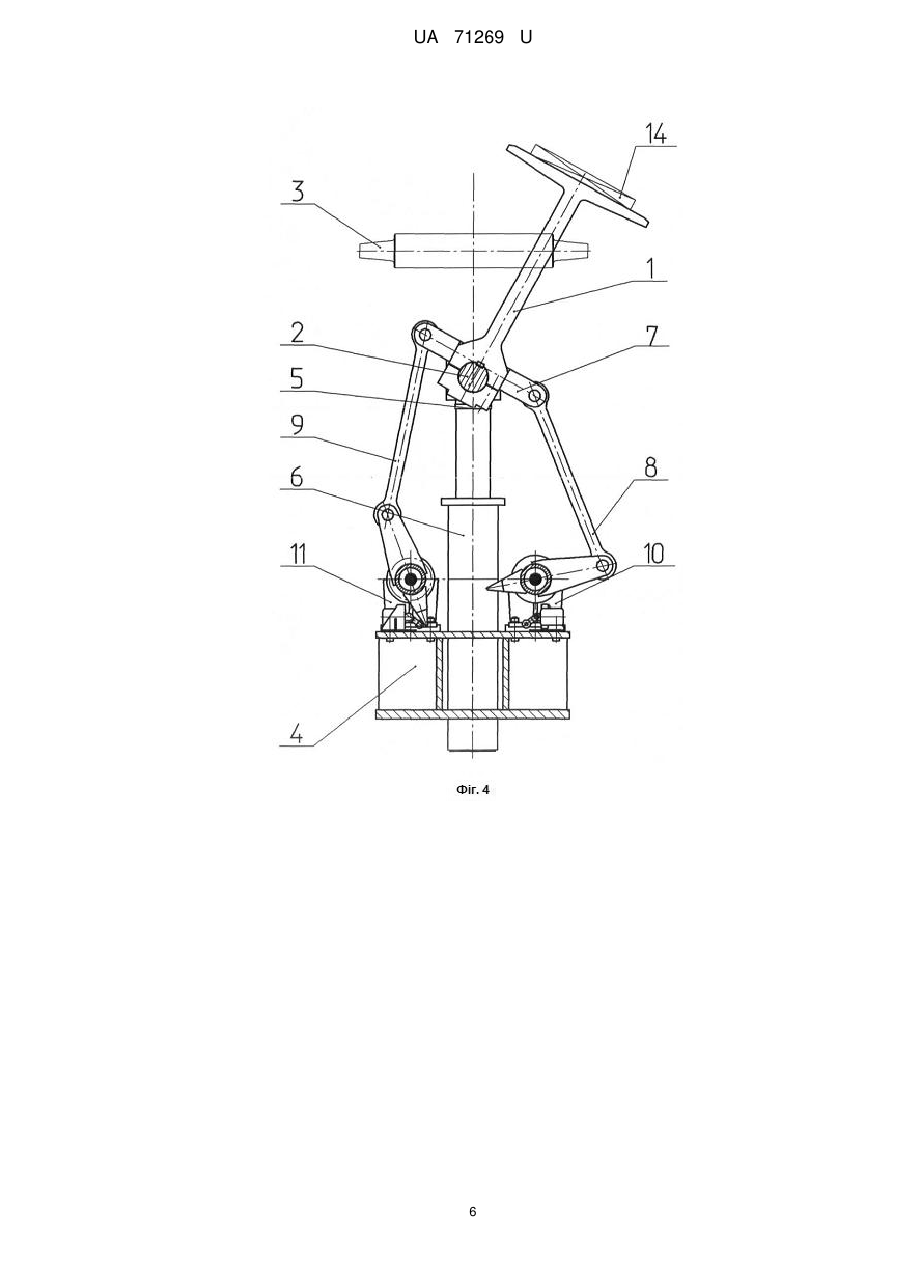

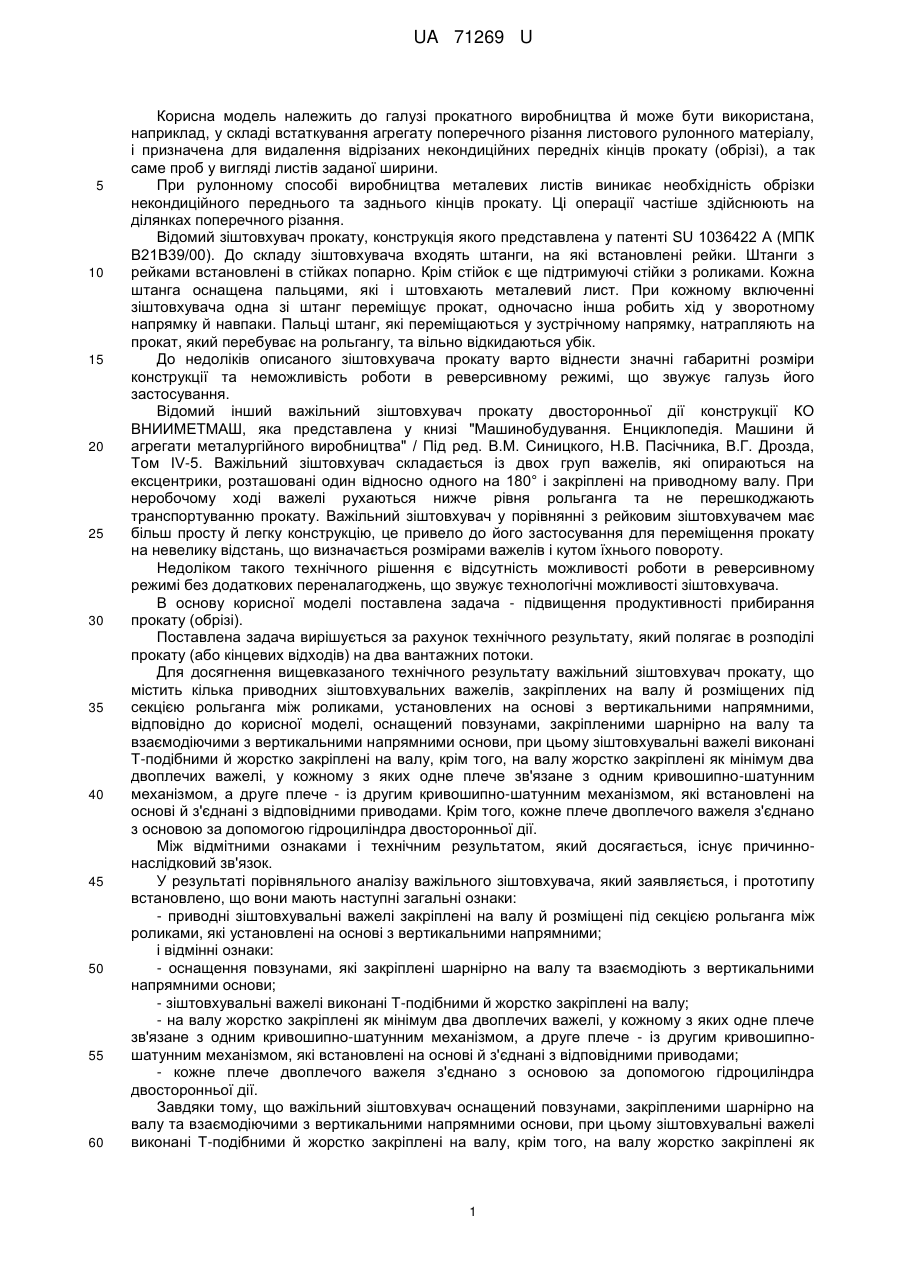

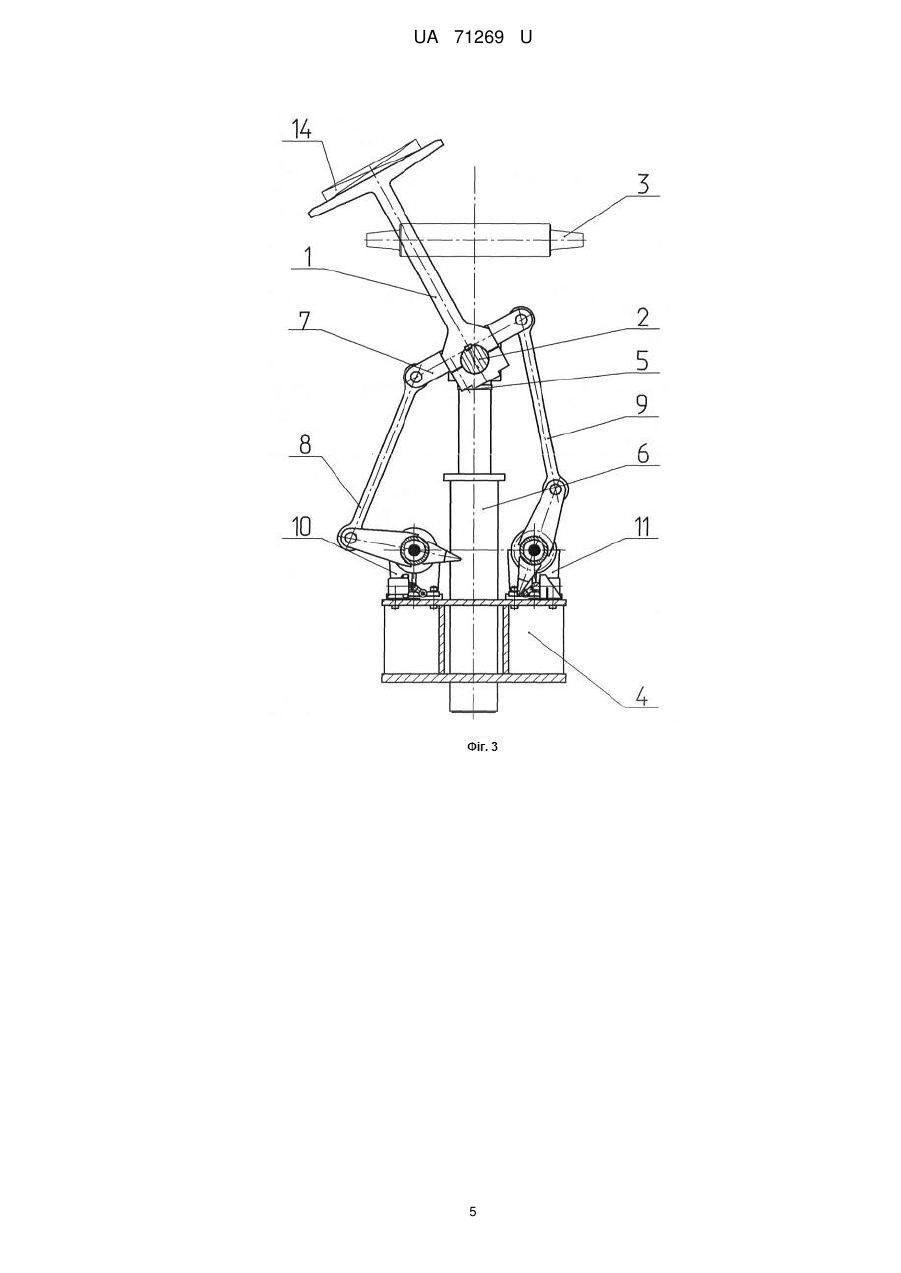

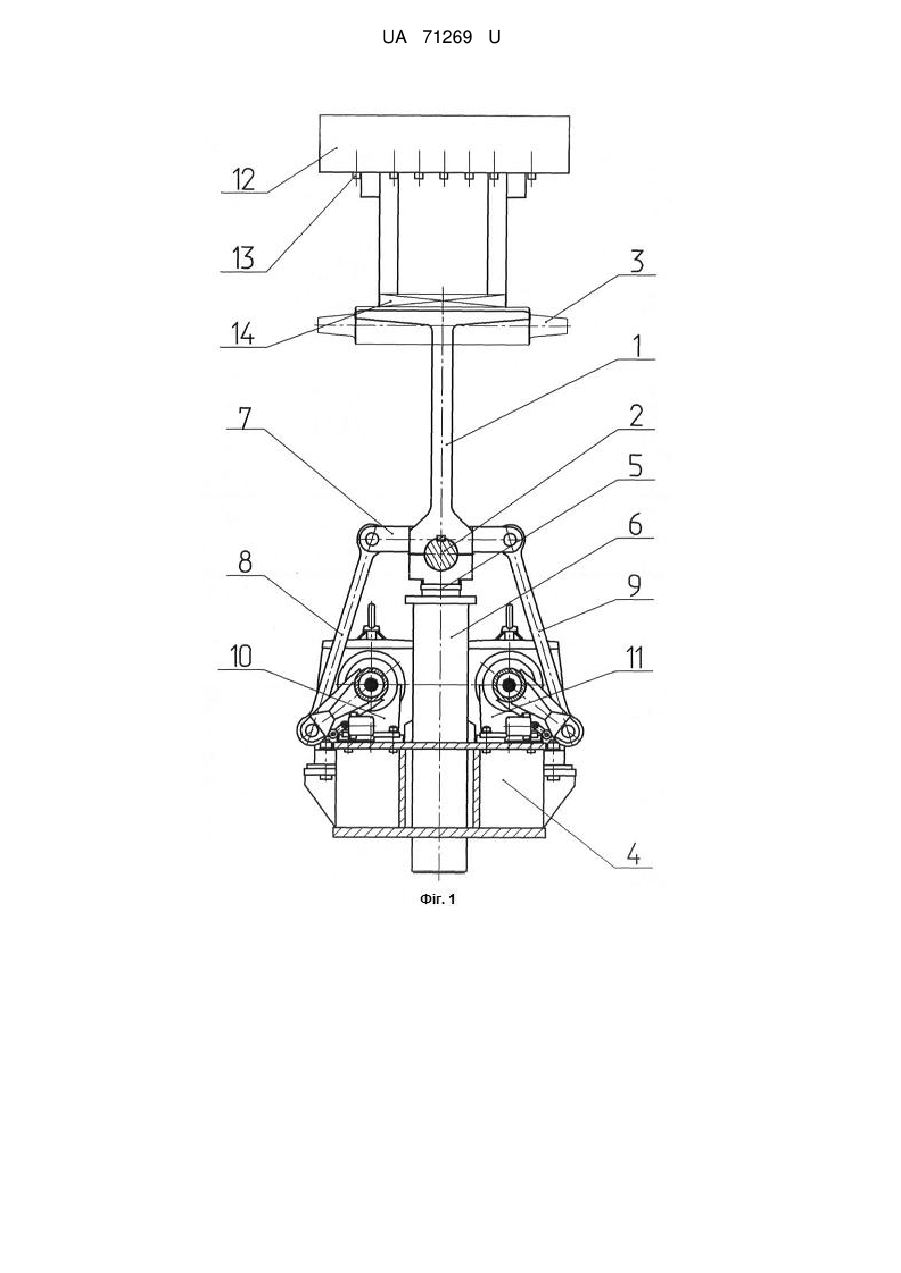

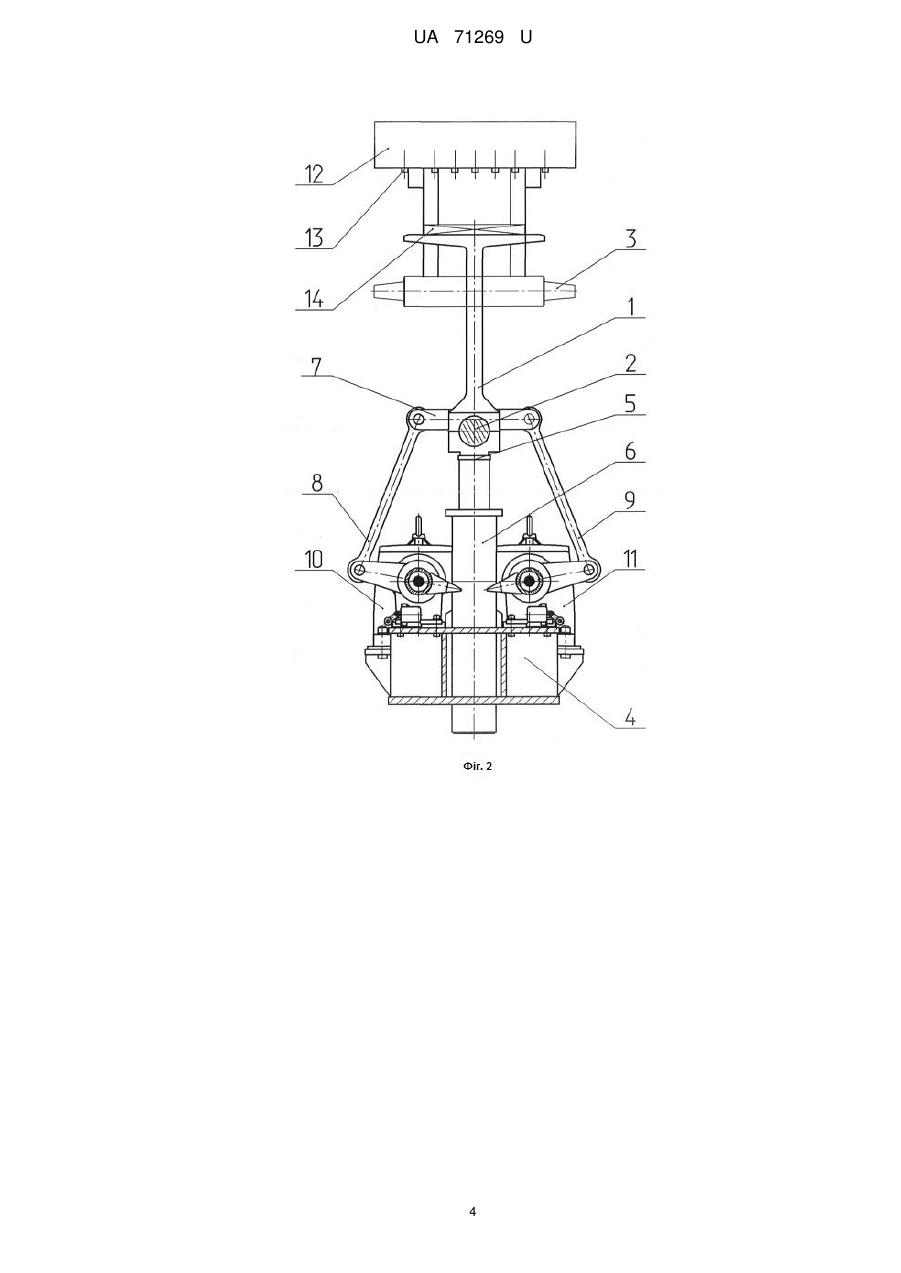

Реферат: Важільний зіштовхувач прокату містить кілька приводних зіштовхувальних важелів, закріплених на валу й розміщених під секцією рольганга між роликами, установлених на основі з вертикальними напрямними, містить повзуни, закріплені шарнірно на валу з можливістю взаємодії з вертикальними напрямними основи. Зіштовхувальні важелі виконані Т-подібними й жорстко закріплені на валу, на якому жорстко закріплені як мінімум два двоплечих важелі, у кожному з яких одне плече зв'язане з одним кривошипно-шатунним механізмом, а друге плече із другим кривошипно-шатунним механізмом, які встановлені на основі й з'єднані з відповідними приводами. UA 71269 U (12) UA 71269 U UA 71269 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі прокатного виробництва й може бути використана, наприклад, у складі встаткування агрегату поперечного різання листового рулонного матеріалу, і призначена для видалення відрізаних некондиційних передніх кінців прокату (обрізі), а так саме проб у вигляді листів заданої ширини. При рулонному способі виробництва металевих листів виникає необхідність обрізки некондиційного переднього та заднього кінців прокату. Ці операції частіше здійснюють на ділянках поперечного різання. Відомий зіштовхувач прокату, конструкція якого представлена у патенті SU 1036422 А (МПК В21В39/00). До складу зіштовхувача входять штанги, на які встановлені рейки. Штанги з рейками встановлені в стійках попарно. Крім стійок є ще підтримуючі стійки з роликами. Кожна штанга оснащена пальцями, які і штовхають металевий лист. При кожному включенні зіштовхувача одна зі штанг переміщує прокат, одночасно інша робить хід у зворотному напрямку й навпаки. Пальці штанг, які переміщаються у зустрічному напрямку, натрапляють на прокат, який перебуває на рольгангу, та вільно відкидаються убік. До недоліків описаного зіштовхувача прокату варто віднести значні габаритні розміри конструкції та неможливість роботи в реверсивному режимі, що звужує галузь його застосування. Відомий інший важільний зіштовхувач прокату двосторонньої дії конструкції КО ВНИИМЕТМАШ, яка представлена у книзі "Машинобудування. Енциклопедія. Машини й агрегати металургійного виробництва" / Під ред. В.М. Синицкого, Н.В. Пасічника, В.Г. Дрозда, Том IV-5. Важільний зіштовхувач складається із двох груп важелів, які опираються на ексцентрики, розташовані один відносно одного на 180° і закріплені на приводному валу. При неробочому ході важелі рухаються нижче рівня рольганга та не перешкоджають транспортуванню прокату. Важільний зіштовхувач у порівнянні з рейковим зіштовхувачем має більш просту й легку конструкцію, це привело до його застосування для переміщення прокату на невелику відстань, що визначається розмірами важелів і кутом їхнього повороту. Недоліком такого технічного рішення є відсутність можливості роботи в реверсивному режимі без додаткових переналагоджень, що звужує технологічні можливості зіштовхувача. В основу корисної моделі поставлена задача - підвищення продуктивності прибирання прокату (обрізі). Поставлена задача вирішується за рахунок технічного результату, який полягає в розподілі прокату (або кінцевих відходів) на два вантажних потоки. Для досягнення вищевказаного технічного результату важільний зіштовхувач прокату, що містить кілька приводних зіштовхувальних важелів, закріплених на валу й розміщених під секцією рольганга між роликами, установлених на основі з вертикальними напрямними, відповідно до корисної моделі, оснащений повзунами, закріпленими шарнірно на валу та взаємодіючими з вертикальними напрямними основи, при цьому зіштовхувальні важелі виконані Т-подібними й жорстко закріплені на валу, крім того, на валу жорстко закріплені як мінімум два двоплечих важелі, у кожному з яких одне плече зв'язане з одним кривошипно-шатунним механізмом, а друге плече - із другим кривошипно-шатунним механізмом, які встановлені на основі й з'єднані з відповідними приводами. Крім того, кожне плече двоплечого важеля з'єднано з основою за допомогою гідроциліндра двосторонньої дії. Між відмітними ознаками і технічним результатом, який досягається, існує причиннонаслідковий зв'язок. У результаті порівняльного аналізу важільного зіштовхувача, який заявляється, і прототипу встановлено, що вони мають наступні загальні ознаки: - приводні зіштовхувальні важелі закріплені на валу й розміщені під секцією рольганга між роликами, які установлені на основі з вертикальними напрямними; і відмінні ознаки: - оснащення повзунами, які закріплені шарнірно на валу та взаємодіють з вертикальними напрямними основи; - зіштовхувальні важелі виконані Т-подібними й жорстко закріплені на валу; - на валу жорстко закріплені як мінімум два двоплечих важелі, у кожному з яких одне плече зв'язане з одним кривошипно-шатунним механізмом, а друге плече - із другим кривошипношатунним механізмом, які встановлені на основі й з'єднані з відповідними приводами; - кожне плече двоплечого важеля з'єднано з основою за допомогою гідроциліндра двосторонньої дії. Завдяки тому, що важільний зіштовхувач оснащений повзунами, закріпленими шарнірно на валу та взаємодіючими з вертикальними напрямними основи, при цьому зіштовхувальні важелі виконані Т-подібними й жорстко закріплені на валу, крім того, на валу жорстко закріплені як 1 UA 71269 U 5 10 15 20 25 30 35 40 45 50 мінімум два двоплечих важелі, у кожному з яких одне плече зв'язане з одним кривошипношатунним механізмом, а друге плече - із другим кривошипно-шатунним механізмом, які встановлені на основі й з'єднані з відповідними приводами, стало можливим розділити прокат (обрізь або проби) по обидві сторони від рольганга на два вантажних потоки, що зменшує час циклу збирання й збільшує продуктивність прибирання прокату. Виключення з відмінних ознак хоча б одної з них не забезпечує вирішення поставленої задачі - підвищення продуктивності прибирання прокату (обрізі). Технічне рішення, яке заявляється, не відомо з рівня техніки, тому воно є новим. Рішення, яке заявляється, промислово застосовано тому, що його технічне виконання в умовах, наприклад, ПАТ НКМЗ не представляє труднощів. По цьому технічному рішенню виконаний робочий проект ділянки збирання обрізі й проб для металургійного комбінату в м.Челябінськ (Росія). Таким чином, рішенню, що заявляється, може бути представлена правова охорона тому, що воно є новим і промислово застосовано, тобто відповідає всім критеріям корисної моделі. Рішення, яке заявляється, пояснюється кресленнями, на яких зображене наступне: фіг. 1-1- важільний зіштовхувач прокату, вихідне положення; фіг. 2 - важільний зіштовхувач прокату, крайнє верхнє положення; фіг. 3 - важільний зіштовхувач прокату, крайнє ліве положення; фіг. 4 - важільний зіштовхувач прокату, крайнє праве положення; фіг. 5 - важільного зіштовхувач (варіант з гідравлічним приводом). До складу важільного зіштовхувача прокату входять приводні зіштовхувальні важелі 1 Тподібної форми, жорстко встановлені на приводному валу 2 і розміщені між роликами 3 рольганга (фіг. 1). Приводний вал 2 з'єднаний з основою 4 через повзуни 5, які установлені у вертикальних напрямних 6 основи 4. Так само на приводному валу 2 жорстко закріплені двоплечі важелі 7, кожний кінець яких з'єднаний кривошипно-шатунними механізмами 8 або 9 з відповідними приводами 10, 11. Над роликами 3 рольганга встановлена стійка 12 (фіг. 1) з датчиками 13 наявності прокату 14. За стійкою 12 з датчиками 13 установлений упор 15 (на кресл. не показаний). Для варіанта конструкції зіштовхувача прокату з гідравлічним приводом кожний кінець двоплечих важелів 7 шарнірно з'єднаний зі штоками гідроциліндрів 16 і 17 двосторонньої дії, шарнірно встановленими на основі 4 (Фіг. 5). Робота зіштовхувача прокату двосторонньої дії відбувається наступним чином. Прокат 14 (або обрізь) рухається по роликах 3 рольганга й впирається в упор 15. Після цього спрацьовують датчики 13 наявності прокату 14, і подається команда на включення приводів 10 або 11. Причому привод 10 обертається за годинниковою стрілкою, а привод 11 проти годинникової стрілки. Кривошипно-шатунні механізми 8 та 9 через двоплечі важелі 7 впливають на повзуни 5. Внаслідок цього, повзуни 5, переміщаючись по вертикальних напрямних 6 основи 4, переміщають нагору приводний вал 2 із закріпленими на ньому важелями Т-подібної форми 1, які, проходячи між роликами 3 рольганга, приймають на себе прокат 14 (фіг. 2). Після цього включаються приводи 10 на обертання за годинниковою стрілкою. При цьому зіштовхувальні важелі 1 займають крайнє праве положення, і прокат 14 скидається в короб, який розташований справа від рольганга (на кресл. не показаний). Перехід у крайнє ліве положення відбувається у зворотному порядку (фіг. 3). Робота приводів, і як наслідок, положення кривошипно-шатунних механізмів 8 або 9 і важелів 1 контролюється кодовими датчиками й кінцевими вимикачами. Для варіанта конструкції важільного зіштовхувача прокату з гідравлічним приводом (фіг. 5) робота відбувається таким же чином. Виключення становить робота приводів. Для переміщення Тподібних важелів 1 у крайнє верхнє положення до гідроциліндрів 16 і 17 подається тиск, їхні штоки висуваються й зіштовхувач займає крайнє верхнє положення. Для переходу в крайнє праве положення шток гідроциліндра 17 залишається на місці, а шток гідроциліндра 16 втягується. Перехід у крайнє ліве положення здійснюється у зворотному порядку. Таким чином, виконання важільного зіштовхувача прокату, як запропоновано у формулі корисної моделі, дозволить зменшити час циклу збирання прокату (обрізі) за рахунок можливості розподілу на два вантажних потоки, тим самим, дозволить збільшити продуктивність збирання прокату (обрізі). 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Важільний зіштовхувач прокату, що містить кілька приводних зіштовхувальних важелів, закріплених на валу й розміщених під секцією рольганга між роликами, установлених на основі з вертикальними напрямними, який відрізняється тим, що він оснащений повзунами, закріпленими шарнірно на валу та взаємодіючими з вертикальними напрямними основи, при 2 UA 71269 U 5 цьому зіштовхувальні важелі виконані Т-подібними й жорстко закріплені на валу, крім того, на валу жорстко закріплені як мінімум два двоплечих важелі, у кожному з яких одне плече зв'язане з одним кривошипно-шатунним механізмом, а друге плече - із другим кривошипно-шатунним механізмом, які встановлені на основі й з'єднані з відповідними приводами. 2. Важільний зіштовхувач за п. 1, який відрізняється тим, що кожне плече двоплечого важеля з'єднано з основою за допомогою гідроциліндра двосторонньої дії. 3 UA 71269 U 4 UA 71269 U 5 UA 71269 U 6 UA 71269 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
