Низьковольтний розподільний пристрій з блокувальним пристроєм для висувного приладового блока

Номер патенту: 74064

Опубліковано: 17.10.2005

Автори: Ціккмантель Матіас, Шмідт Маріо

Завантажити PDF файл.

Формула / Реферат

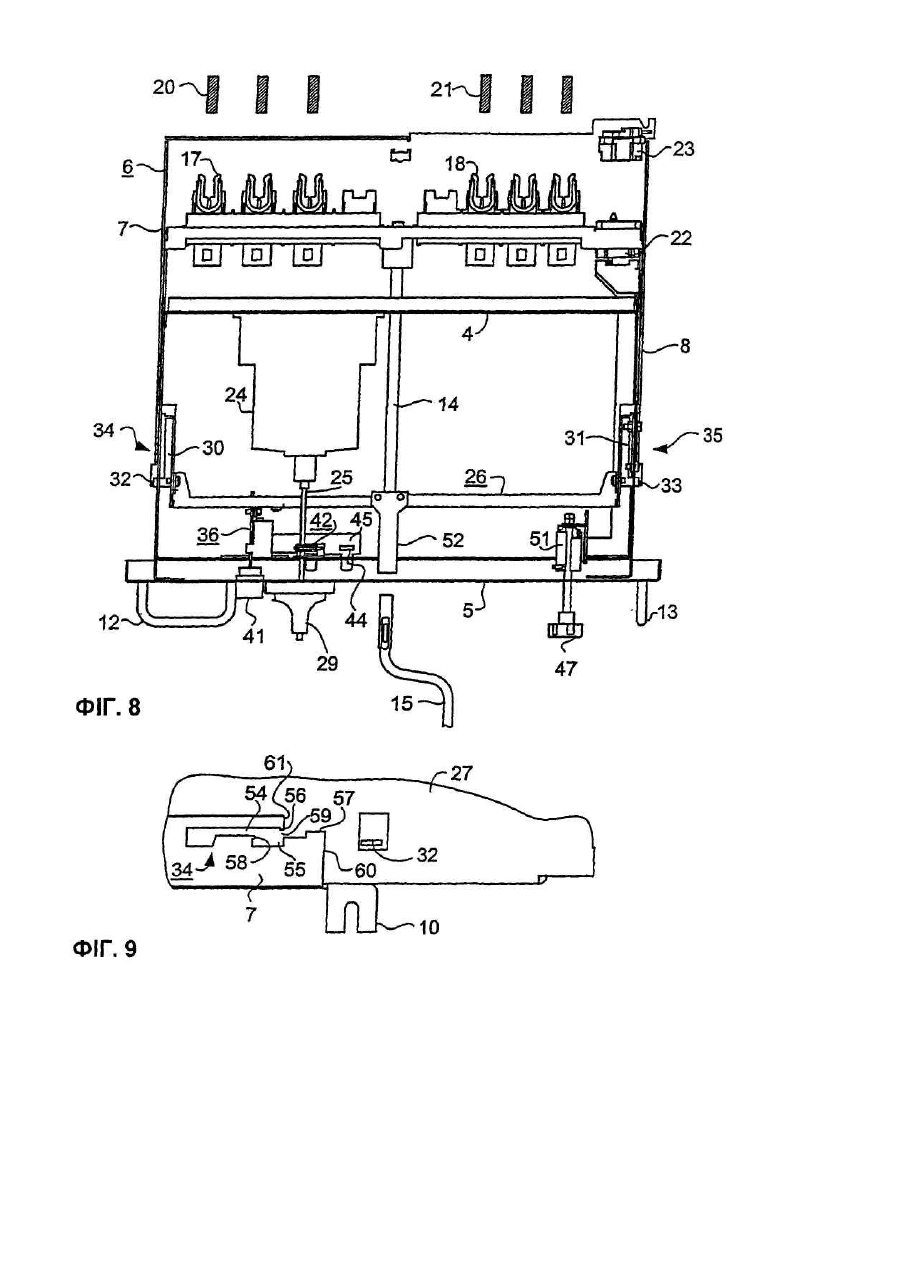

1. Низьковольтний розподільний пристрій, що містить каркас, розташовані нерухомо на каркасі направляючі елементи (7, 8), висувний приладовий блок (1), встановлений з можливістю переміщення по направляючих елементах з ремонтного положення в положення приєднання, і принаймні один блокувальний пристрій, у якому блокувальний пристрій містить блокувальну планку (26), піднімальний важільний механізм (36) для переведення блокувальної планки (26) з початкового положення, в якому висувний приладовий блок (1) заблокований, у робоче положення, в якому висувний приладовий блок (1) розблокований, і виконавчий орган (41) для приведення в дію піднімального важільного механізму (36), причому блокувальна планка (26) встановлена з можливістю обертання в корпусі (2) висувного приладового блока (1), причому блокувальна планка (26) розміщена поперек напрямку (11) переміщення і в основному по всій ширині корпуса (2) і причому блокувальна планка (26) на своїх кінцях взаємодіє відповідно з позиціювальною кулісою (34) одного з направляючих елементів (7, 8), що має фіксовані ступені для ремонтного положення і положення приєднання, який відрізняється тим, що висувний приладовий блок (1) містить допоміжні рознімні контакти (22), які для з'єднання з поставленими їм у відповідність нерухомими допоміжними рознімними контактами (23) встановлені з можливістю зміщення відносно корпуса (2) висувного приладового блока (1) за допомогою пристрою керування, і пристрій керування містить захоплюючий блокувальну планку блокувальний носик (48), який у стані з'єднання допоміжних рознімних контактів (22, 23) замикає блокувальну планку в її початковому положенні.

2. Низьковольтний розподільний пристрій за пунктом 1, який відрізняється тим, що блокувальна планка (26) має на своїх кінцях стопорні носики (32, 33), що виступають відповідно за межі контуру корпуса (2), і що позиційні куліси (34, 35) мають призначені для входження стопорних носиків (32, 33) заглибини (53, 55) для положення приєднання і ремонтного положення.

3. Низьковольтний розподільний пристрій за одним із пунктів 1 або 2, який відрізняється тим, що позиціювальна куліса має головний канал (54) із входом (59) для введення стопорного носика (32, 33) і упорні поверхні (60, 61) для примусової зупинки переміщення висувного приладового блока (1) при вставлянні висувного приладового блока (1) у направляючі елементи.

4. Низьковольтний розподільний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що відповідна ремонтному положенню висувного приладового блока (1) заглибина (55) позиціювальної куліси (34) перекрита виступами (56, 58), в які в обох напрямках зміщення впираються стопорні носики (32, 33) блокувальної планки (26) проти ненавмисного розблокування.

5. Низьковольтний розподільний пристрій за одним із попередніх пунктів, який відрізняється тим, що корпус (2) містить головний вимикач (24) і що для запирання головного вимикача (24), проти неприпустимого вмикання відомим чином за допомогою виконавчого вала (25) головного вимикача (24) стопорна штанга (43) встановлена з можливістю введення для зачеплення у отвір (44), виконаний у основі (6) відсіку, на якій розміщений висувний приладовий блок (1), і що одночасно приводжуваний у дію блокувальний елемент (45) виконаний і встановлений з можливістю блокування блокувальної планки (26) чи її піднімального важільного механізму (36).

6. Низьковольтний розподільний пристрій за одним із попередніх пунктів, який відрізняється тим, що на блокувальній планці (26) розміщена закриваюча заслінка (52) для перекриття вхідного отвору (16) для керуючого інструмента приводу переміщення висувного приладового блока (1) таким чином, що при перебуванні блокувальної планки (26) у її початковому положенні привід переміщення є недоступним.

7. Низьковольтний розподільний пристрій за одним із попередніх пунктів, який відрізняється тим, що на лицьовій панелі керування (5) висувного приладового блока (1) розміщена принаймні одна скоба-ручка (12, 13), і що призначений для керування блокувальною планкою (26) виконавчий орган (41) розташований на такій відстані від скоби-ручки (12, 13) і в такому положенні, що при захопленні скоби-ручки (12, 13) чотирма пальцями однієї руки великий палець перебуває навпроти виконавчого органа (41).

8. Низьковольтний розподільний пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що основи (6) відсіків розміщені таким чином, що вертикальний люфт висувного приладового блока (1) обмежений до розміру, меншого ніж заглибина (53, 55) позиціювальної куліси (34).

9. Низьковольтний розподільний пристрій за одним із попередніх пунктів, який відрізняється тим, що керуючий пристрій для зміщення допоміжних рознімних контактів (23) містить контактний движок (46), причому контактний движок (46) виконаний і встановлений з можливістю блокування за допомогою запірного елемента (62) у ремонтному положенні допоміжного рознімного контакту (22).

Текст

Винахід відноситься до низьковольтного розподільного пристрою, що містить каркас, розташовані нерухомо на каркасі направляючі елементи, висувний приладовий блок, встановлений з можливістю зміщення по направляючих елементах з ремонтного положення в положення приєднання, і принаймні один блокувальний пристрій, у якому блокувальний пристрій містить блокувальну планку, піднімальний важільний механізм для переведення блокувальної планки із початкового положення, в якому висувний приладовий блок заблокований, у робоче положення, в якому зміщення дозволене, і виконавчий орган для керування піднімальним важільним механізмом, причому блокувальна планка розташована поворотно в корпусі висувного приладового блоку, причому блокувальна планка орієнтована впоперек до напрямку зміщення, й в основному по всій ширині корпуса, і причому блокувальна планка на своїх кінцях взаємодіє з позиціювальною кулісою одного з направляючих елементів, що має фіксовані ступені для ремонтного положення і положення приєднання. Низьковольтний розподільний пристрій такого типу відомий, наприклад, з патенту США US-Α-1,706,114. У цьому відомому низьковольтному розподільному пристрої не передбачені ніякі допоміжні рознімні контакти і тим самим не передбачене контрольне положення висувного приладового блоку. Виходячи з низьковольтного розподільного пристрою з ознаками обмежувальної частини пункту 1 формули винаходу (US-A-1,706,114), в основі винаходу лежить задача оснащення висувного приладового блоку допоміжними рознімними контактами для забезпечення контрольного положення висувного приладового блоку, а також розробка конструктивної форми виконання, у якій висувний приладовий блок простим чином захищений від зміщення у своєму контрольному положенні. Ця задача відповідно до винаходу вирішена за рахунок того, що висувний приладовий блок містить допоміжні рознімні контакти, що для з'єднання з поставленими їм у відповідність нерухомими допоміжними рознімними контактами розташовані рухомо відносно корпуса висувного приладового блоку за допомогою пристрою керування, і що пристрій керування містить блокувальний носик, що захоплює блокувальну планку, яка при з'єднаному положенні рознімних контактів замикає блокувальну планку в її початковому положенні. Низьковольтний розподільний пристрій, у якому висувний приладовий блок може захищатися від зміщення як у ремонтному положенні і положенні приєднання, так і в контрольному положенні, сам по собі відомий (DE 32 43 060 AI (= ЕР 0 109 555 В1)). У ньому виходять з того, що вже відоме ручне блокування додатково до привідного пристрою головного вимикача. Потім описується конструкція, в якій розташована на основі відсіку профільна шина служить для напрямляння висувного приладового блоку і для блокування в названих положеннях у взаємодії з привідним пристроєм головного вимикача. Це забезпечує дуже надійне і зручне для користувача обходження, вимагає, однак, використання порівняно складних деталей. Ця точка зору може мати велике значення, якщо існує умова, щоб виготовлювачі зовсім різними засобами виробництва могли виготовляти однакові і так само надійні розподільні пристрої. Винахід прагне до одержання особливо придатної для цього конструктивної форми низьковольтного розподільного пристрою і виходить при цьому з розділеного керування головним вимикачем, встановленим на висувному приладовому блоці, і блокуванням положення. Відповідна винаходові форма виконання низьковольтного розподільного пристрою дозволяє мати не тільки надійне блокування положення висувних приладових блоків будь-якої ширини, але також всі інші необхідні блокування, як буде пояснено далі. Вони можуть додаватися без великих витрат, оскільки проходження блокувальної планки по ширині висувного приладового блоку дозволяє встановлювати додаткові конструктивні вузли для блокування в будь-якому місці. Тому в принципі висувні приладові блоки різної ширини можуть оснащатися однаковими блокувальними вузлами. Різною при цьому є, звичайно, тільки довжина блокувальної планки. Однак, і ця умова не є обмеженням, тому що блокувальна планка може виготовлятися з частин, що з'єднуються в залежності від ширини висувного приладового блоку з придатним накладенням. Згадана взаємодія блокувальної планки з направляючими елементами може бути забезпечена згідно з однією формою виконання винаходу за рахунок того, що блокувальна планка має на своїх кінцях стопорні носики, що виступають за межі контуру корпуса, і що позиційні куліси містять призначені для входження стопорних носиків заглибини, що відповідають положенням приєднання і ремонтного положення. Тоді для зміни положення висувного приладового блоку, наприклад з контрольного положення в положення приєднання, відповідно повинен приводитися в дію виконавчий орган з метою повертання блокувальної планки і виведення її стопорних носиків із ступеню чи заглибини позиціювальної куліси. Щоб звільнити користувача від необхідності особливої уважності при обслуговуванні, бажано, щоб позиціювальна куліса містила головний канал із входом для введення стопорного носика і упорні поверхні для примусового припинення зміщення висувного приладового блоку при вставлянні висувного приладового блоку в направляючі елементи. За рахунок цього уникають ситуації, коли висувний приладовий блок після вставляння в направляючі елементи може попадати безпосередньо в ремонтне положення чи в положення приєднання. Також при належному обходженні при використанні виконавчого органа для блокувальної планки всування блока припиняється. Вивільненню користувача від необхідності підвищеної уважності також можна сприяти за рахунок того, що поставлена у відповідність положенню ремонту висувного приладового блоку заглибина куліси перекрита виступами, які в обох напрямках зміщення утримують стопорний носик блокувальної планки від ненавмисного звільнення. Ці виступи, утворені тільки на малій частині довжини заглибини для ремонтного положення, уловлюють стопорні носики, якщо вони, наприклад, у результаті занадто швидкого переміщення висувного приладового блоку вискакують чи вдаряються і випадково піднімаються до верхнього краю заглибини. Відомий сам по собі пристрій для запирання головного вимикача від неприпустимого вмикання стопорною штангою, яка за допомогою керуючого вала головного вимикача повинна вводитися в отвір основи відсіку, на якій розміщений висувний приладовий блок, може бути доповнений в рамках винаходу тим, що за допомогою блокувальної деталі, що приводиться одночасно в дію, може бути заблокована блокувальна планка чи її піднімальний важільний механізм. У такий спосіб деактивуються також усі залежні від блокувальної планки вузли. У той час як висувні приладові блоки для малих і середніх потужностей можуть приводитися в положення приєднання вручну, рознімні контакти для більших значень потужності є порівняно важкохідними. Тому відомим рішенням для таких випадків є оснащення висувних приладових блоків приводом переміщення. Блокувальна планка згідно з винаходом пропонує в цьому зв'язку простий і ефективний засіб для забезпечення приведення в дію приводу переміщення тільки при відповідному робочому положенні висувного приладового блоку. Це може бути реалізовано за рахунок того, що на блокувальній планці розміщена закриваюча заслінка для перекриття отвору для вставляння інструмента керування приводом переміщення висувного приладового блоку таким чином, що у разі перебування блокувальної планки у початковому положенні привід переміщення недоступний. Незалежно від того, чи є в розпорядженні всі згадані вище блокування чи тільки їх частина, на лицьовій панелі керування висувного приладового блоку може бути розміщена принаймні одна скоба-ручка, причому передбачений для керування блокувальною планкою виконавчий орган розташований на такій відстані від скобиручки й у такому положенні, що при захопленні скоби-ручки чотирма пальцями однієї руки клавішний вимикач розташований навпроти великого пальця. Тому в одному й тому ж положенні руки користувач може розблокувати і переміщувати висувний приладовий блок. Для забезпечення збереження бажаного положення висувного приладового блоку слід уникати, щоб стопорні носики за рахунок припіднімання висувного приладового блоку виходили з зачеплення з позиціювальною кулісою. Відповідно до форми подальшого вдосконалення винаходу це може бути досягнуто за рахунок такого розташування основ відсіків, при якому вертикальний люфт висувного приладового блоку обмежений до меншого розміру, ніж заглибини позиціювальної куліси. Винахід пояснюється нижче більш докладно за допомогою представленого на фігурах прикладу виконання. На фігурах зображено: Фігура 1 в перспективному зображенні висувний приладовий блок для низьковольтного розподільного пристрою. Фігура 2 висувний приладовий блок згідно з Фігурою 1 у виді зверху в його положенні приєднання. Фігура 3 у вигляді збільшеного фрагмента позиційну кулісу і стопорний шип, що відповідно Фігурі 2 займає положення приєднання в позиційній кулісі. Фігури 4 і 5 зображення, що відповідають Фігурам 2 і 3, у яких висувний приладовий блок і стопорний носик перебувають в положенні контролю. Допоміжні рознімні контакти показані роз'єднаними. Фігури 6 і 7 відповідають Фігурам 4 і 5 з тією різницею, що допоміжні рознімні контакти з'єднані. Фігури 8 і 9 також відповідно попереднім фігурам ілюструють ремонтне положення висувного приладового блоку. Представлений на Фігурі 1 висувний приладовий блок 1 містить подібний до рами корпус 2 із задньою стінкою 3, паралельною їй монтажною панеллю 4 і лицьовою панеллю 5 керування. Висувний приладовий блок 1 розміщений на основі 6 відсіку, яка має бічні відбортовки 7 і 8 як направляючі елементи для висувного приладового блоку. Відомим чином основа 6 відсіку може бути змонтована в каркасі низьковольтного розподільного пристрою, наприклад, за допомогою показаних на Фігурі 1 кріпильних накладок 10. Подробиці цього пристрою не показані, з одного боку, тому, що вони є самі по собі відомими і, з іншого боку, оскільки вони не є необхідними для розуміння винаходу. Висувний приладовий блок 1 виконаний з можливістю переміщення у напрямку показаної на Фігурі 1 подвійної стрілки 11 для досягнення характерних позицій, а саме, ремонтного положення, контрольного положення і положення приєднання. Перш ніж зупинятися більш докладно на цих положеннях, спочатку слід пояснити інші ознаки висувного приладового блоку 1. Для обходження з висувним приладовим блоком 1 у розпорядженні користувача є дві показані на Фігурі 1 ручки 12 і 13, розміщені на лицьовій панелі 5 керування. Показане розташування - ручка 12 горизонтально, ручка 13 вертикально - виявилося ергономічно доцільним, однак, може бути змінене як завгодно. Додатково висувний приладовий блок 1 має у своєму розпорядженні привід переміщення, до якого відносяться, зокрема, пронизуючий корпус 2 у напрямку стрілки 11 привідний вал 14 з нарізною ділянкою і розташована в задній частині на основі 6 відсіку деталь із внутрішньою нарізкою, що також саме по собі відомо. Передбачена як інструмент для приведення в дію приводу переміщення кривошипна рукоятка 15, як показано штрих-п унктирною лінією, може вставлятися у виконаний на лицьовій панелі 5 керування вхідний отвір 16, щоб, при необхідності, керувати привідним валом 14. На Фігурі 1 висувний приладовий блок 1 показаний у своєму положенні приєднання, у якому задні рознімні контакти 17 (підведення живлення) і 18 (вихід) перебувають у контакті із шинами 20 камер чи з контактними вивідними елементами 21. Також і розташовані рухомо відносно корпуса 2 у напрямку стрілки 11 допоміжні рознімні контакти 22 перебувають у контакті з нерухомим допоміжним рознімним контактом 23. Для досягнення положення приєднання відповідно до Фігури 1 необхідне зусилля, щоб привести в зчеплення (головні) рознімні контакти 17 і 18, а також допоміжні рознімні контакти 22 з їх нерухомими зустрічними контактними елементами. Очевидно, що це зусилля залежить, зокрема, від струму, на який розраховані рознімні контакти 17 і 18. Тому висувні приладові блоки для споживачів з малою потужністю є більш легкими в обходженні, ніж такі блоки для великих потужностей. Відповідно до цього привідний вал 14 потрібен тільки для "великих" висувни х приладових блоків. Він, однак, показаний на Фігурах 1, 2, 4, 6 і 8, щоб проілюструвати, що в рамках винаходу привід переміщення може бути вільно вбудований у систему блокувальних пристроїв, що ще будуть пояснені далі. Висувний приладовий блок 1 показаний без провідного і кабельного монтажу, щоб не закрити істотні для винаходу блокувальні пристрої. Крім того, показані не всі стосовні до комбінації апаратури для керування двигунами комутаційні, керуючі і захисні прилади, а тільки головний вимикач 24. Він закріплений на згаданій монтажній панелі 4 і може бути включений і виключений за допомогою доступного з лицьової панелі 5 керування виконавчого вала 25. Істотною ознакою блокувального пристрою згідно з винаходом є блокувальна планка 26, встановлена у передній частині корпуса 2 паралельно до лицьової панелі 5 керування і по всій ширині корпуса 2. На своїх кінцях блокувальна планка 26 має орієнтовані паралельно до бічних стінок 27 і 28 корпуса 2 поворотні важелі 30 і 31. Ці поворотні важелі входять у зачеплення кожен опорною цапфою в отвір бічних стінок 27 і 28 і дозволяють поворотний рух блокувальної планки 26, що проявляється в основному в підніманні або опусканні відносно основи 6 відсіку. На своїх кінцях блокувальна планка 26 оснащена, крім того, стопорними носиками 32 і 33, що проходять через вікна у бічних стінках 27 і 28 і взаємодіють з позиціювальними кулісами 34 і 35, вмонтованими у відбортовки 7 і 8 основи 6 відсіку. Подробиці цього пристрою ще будуть пояснені на прикладі Фігур 3, 5, 7 і 9 . Коли блокувальна планка 26 перебуває у своєму опущеному початковому положенні, то висувний приладовий блок 1 заблокований від зміщення. Щоб розблокувати його, блокувальна планка 26 повинна бути піднята у своє робоче положення, що стає можливим за допомогою піднімального важільного механізму 36. До останнього відноситься кулісний движок 37 з відігнутою кулісою 38, в яку входить встановлений на блокувальній планці 26 піднімальний штифт 40. Початкова частина куліси 38 орієнтована паралельно до основи 6 відсіку. Якщо піднімальний штифт 40 перебуває в цій початковій частині, то блокувальна планка 26 заблокована і не може бути безпосередньо вручну чи за рахунок будь-яких інших впливів піднята у своє робоче положення. Це можливо винятково за рахунок приведення в дію кулісного движка 37 за допомогою розташованого на лицьовій панелі 5 керування, виконаного у вигляді клавішного вимикача виконавчого органа 41. При цьому піднімальний штифт 40 попадає у висхідну частину куліси 38, у результаті чого блокувальна планка 26 рухається навколо своїх поворотних важелів 30 і 31 і відповідно піднімається. Виконавчий орган 41 розташований поблизу лівої ручки-скоби 12 у такому положенні, що він лежить в області досяжності великого пальця руки оператора, коли інші пальці цієї руки охоплюють ручку-скобу 12. Тому приведення в дію блокувальної планки 26 і зміщення висувного приладового блоку 1 можуть виконуватися в одному і тому ж положенні руки. На виконавчому валу 25 головного вимикача 24 розміщена система фіксуючого важеля 42, що відомим чином містить з'єднаний з виконавчим валом 25 поворотний важіль і шарнірно з'єднану з ним чи зв'язану через кулісу, розміщену приблизно під прямим кутом до основи 6 відсіку, стопорну штангу 43. Паралельно до дна корпуса 2 чи до основи 6 відсіку на направляючій накладці розміщена з'єднана з виконавчим органом 41 стопорна пластина 45. У стопорній пластині 45 виконано стопорний отвір 44, у який стопорна штанга 43 може заходити тільки тоді, коли виконавчий орган 41 перебуває у своєму не приведеному в дію початковому положенні. В основі 6 відсіку також виконано стопорний отвір, у який стопорна штанга може заходити тільки тоді, коли висувний приладовий блок 1 перебуває у своєму положенні приєднання (Фігура 1 і 2). Тому головний вимикач 24 може бути ввімкнений тільки в цьому положенні стопорної пластини 45. Стопорна пластина 45 має два стопорних отвори 44, щоб при даному розміщенні виконавчого органа 41 і стопорної пластини 45 головний вимикач 24 міг бути змонтований в іншому положенні чи міг бути використаний інший головний вимикач. Рухомий допоміжний рознімний контакт 22 встановлений на переміщуваному в напрямках подвійної стрілки 11 контактному движку 46, що переміщується за допомогою штовхальної штанги 50 і закріпленої на ній рукоятки 47 керування. Байонетна напрямна 51 служить для того, щоб блокувати штовхальну штангу 50 у кінцевих положеннях (допоміжний рознімний контакт 22 роз'єднаний чи з'єднаний). З'єднання допоміжних рознімних контактів 22 може бути здійснене замість штовхальної штанги 50 також за допомогою гвинтового чи черв'ячного приводу, як у DE 27 17 691. Істотним у цьому випадку є блокувальний носик 48, виконаний з можливістю введення в отвір блокувальної планки 26, щоб заблокувати її від піднімання в робоче положення, якщо допоміжні рознімні контакти 22, 23 з'єднані. Контактний движок 46 виконаний з можливістю блокування у своєму основному положенні за допомогою запірного елемента 62. Запірний елемент 62 при цьому встановлений з можливістю обертання навколо розташованої на бічній стінці 28 корпуса 2 поворотної опори 63 і може опускатися за рахунок ослаблення кріпильного гвинта 64 у напрямку стрілки 65. У цьому опущеному положенні блокувальний носик входить у відповідну виїмку (обидва елементи прикриті) на контактному движку 46. Якщо висувний приладовий блок, як вище описано, оснащений приводом переміщення, то до привідного валу, якщо головний вимикач 24 включений, не повинно бути доступу. Це досягається за допомогою закриваючої заслінки 52, яка встановлена на блокувальній планці 26 і яка у початковому положенні блокувальної планки 26 розміщена за вхідним отвором 16 таким чином, що кривошипна рукоятка 15, передбачена як інструмент керування приводним валом 14, не може бути насаджена на привідний вал 14. Нижче принцип дії блокування положення більш докладно пояснюється за допомогою Фігур 2-9. На Фігурі 2 висувний приладовий блок 1 показаний ще раз у своєму положенні приєднання, причому позиціювальна куліса 34 показана у вигляді збільшеного фрагмента на Фігурі 3. Позиціювальна куліса 34 має багатоступінчастий контур, що взаємодіє зі стопорним носиком 32 блокувальної планки 26. Головний канал 54 має виконаний у передній частині вхід 59, нижче якого розташована упорна поверхня 60 і вище якого розташована упорна поверхня 61. У положенні приєднання висувний приладовий блок 1 заблокований за рахунок того, що стопорний носик 32 занурюється в заглибину 53 позиціювальної куліси. За рахунок доцільної взаємодії стопорного носика 33 з позиціювальною кулісою 35 на протилежному боці рами 2 висувного блока досягається надійне обпирання. Тому пошкодження за рахунок спроби зловмисного перекосу висувного приладового блоку виключені. Для переміщення висувного приладового блоку 1 необхідно підняти за допомогою виконавчого органа 41 блокувальну планку 26 у її робоче положення, причому тоді стопорний шип 32 попадає із заглибини 53 у головний канал 54 позиціювальної куліси 34. Тепер висувний приладовий блок 1 за допомогою привідного вала 14 може бути переведений у своє ремонтне положення, задане іншою заглибиною 55 позиціювальної куліси 34. При відносно повільному русі витягування, що здійснюється приводом переміщення, стопорний шип автоматично попадає в заглибину 55. Якщо, однак, висувний приладовий блок 1 не має привода переміщення і відповідно переміщується вручн у, то виступаючий у головний канал 54 виступ 56 ви ще входу 59 забезпечує неминуче припинення руху витягування висувного приладового блоку 1. У ремонтному положенні згідно з Фігурами 4 і 5 як (головні) рознімні контакти 17 і 18, так і допоміжні рознімні контакти 22 від'єднані від своїх нерухомих зустрічних контактних елементів 20, 21 і, відповідно, 23. Виходячи з цього положення висувного приладового блоку 1 у рамі 2 контрольне положення може бути викликане за рахунок того, що за допомогою штовхальної штанги 50 і контактного движка 46 рухомий допоміжний рознімний контакт 22 приводиться в зачеплення з нерухомим допоміжним рознімним контактом 23, як показано на Фігурі 6. Стосовна до цього Фігура 7 відповідає Фігурі 5, тому що висувний приладовий блок 1 у цілому не змінив свого положення відносно основи 6 відсіку. Стопорний носик 32 перебуває тим самим незмінно в заглибині 55. Наступним положенням пристрою згідно з винаходом є положення відділення і зняття відповідно до Фігур 8 і 9. У це положення висувний приладовий блок 1 переводиться за рахунок того, що за допомогою виконавчого органа 41 стопорний носик виводиться з заглибини 55. Якщо потім стопорні носики 32, 33 при витягуванні висувного приладового блоку 1 проходять вхід 59 головного каналу 54 позиціювальної куліси 34, 35, то вони ще раз затримуються за допомогою розміщеного вище упорної поверхні 60 виступу 57, що також може бути переборений шляхом приведення в дію виконавчого органа 41. Після цього стопорні шипи 32 і 33 перебувають поза позиціювальними кулісами 34 і 35 так, що тепер висувний приладовий блок 1 може бути знятий з основи 6 відсіку. Подальшою особливістю винаходу є можливість замкнути висувний приладовий блок 1 у ремонтному положенні відповідно до Фігур 4 і 5. При цьому спочатку контактний движок 46 блокується в основному положенні, тоді як після ослаблення кріпильного гвинта 64 повертається запірний елемент 62. Внаслідок розміщення запірного елемента 62 на бічній стінці 28 це можливо тільки в тому разі, коли висувний приладовий блок 1 перебуває поза розподільним пристроєм. Тоді висувний приладовий блок 1 вставляють описаним чином у розподільний пристрій і переміщують на основі 6 відсіку доти, поки буде досягнуте ремонтне положення. Тепер головний вимикач 24 може бути ввімкнений і відомим чином (висячий замок на рукоятці перемикання 29) замкнений. При цьому стопорна штанга 43 проходить через стопорний отвір 44 у стопорній пластині 45 і далі через отвір у основі 6 відсіку (відомо, не показано). Висувний приладовий блок за рахунок цього заблоковано від зміщення. Привід переміщення, якщо він є, також не може бути приведений у дію, оскільки вхідний отвір для кривошипної рукоятки 15 закрито закриваючою заслінкою 52. Якщо висувний приладовий блок, виходячи з положення відповідно до Фігур 8 і 9, всунути у раму висувного приладового блоку, то стопорні носики 32 і 33 вдаряються в розташовану нижче входу 59 упорну поверхню 60. Якщо виконавчий орган 41 приводиться в дію, то стопорні носики 32 і 33 піднімаються і можуть тепер подолати упорну поверхню 60. Потім стопорні носики 32, 33 впираються у верхню упорну поверхню 61. За рахунок легкого руху назад тертя між стопорними носиками 32, 33 і упорною поверхнею 61 усувається і стопорні носики попадають у головний канал 54, звідки вони можуть ввійти в заглибину 55 для ремонтного положення. Для того, щоб стопорні носики 32, 33 внаслідок ненавмисного коливання чи вібрації не могли вийти з заглибини 55 і безпосередньо потрапити в головний канал 54, на переході від заглибини 55 до головного каналу 54 у напрямку до заглибини 53 передбачений наступний виступ 58.

Дивитися

Додаткова інформація

Назва патенту англійською

Low-voltage switchgear with a locking device

Автори англійською

Schmidt Mario

Назва патенту російською

Низковольтное распределительное устройство с устройством блокировки

Автори російською

Шмидт Марио

МПК / Мітки

МПК: H02B 1/00

Мітки: пристрій, низьковольтний, розподільний, блокувальним, приладового, пристроєм, блока, висувного
