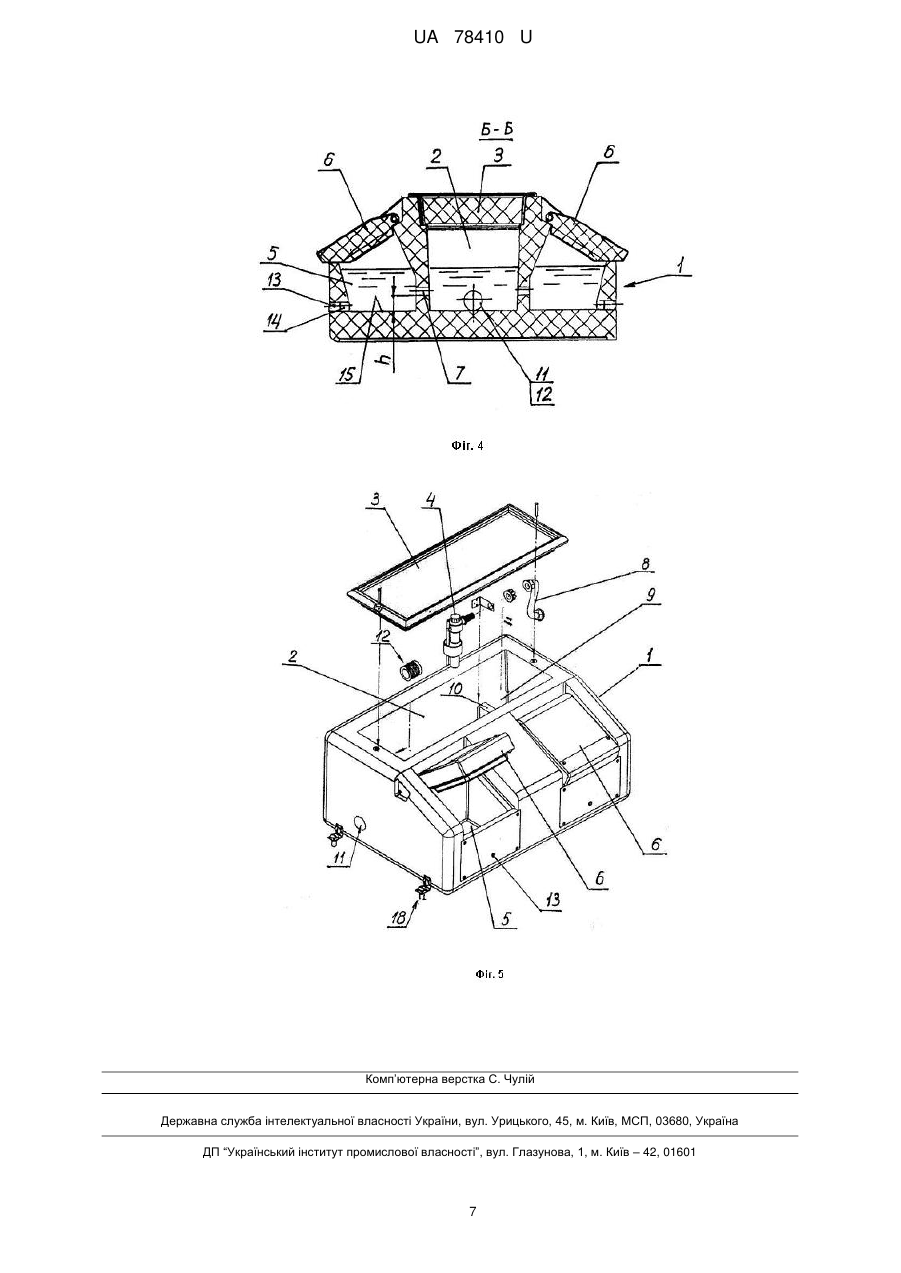

Групова стаціонарна поїлка для свиней

Реферат: UA 78410 U UA 78410 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до тваринництва, зокрема до пристроїв для напування домашніх тварин, наприклад свиней. З рівня техніки відома найбільш близька по кількості загальних ознак групова стаціонарна поїлка для свиней, що містить коробчастий корпус, який включає накопичувальну ємність для питної води, забезпечену знімною кришкою, поплавцевий клапан для автоматичного регулювання робочого рівня питної води, змонтований в накопичувальній ємності, а також щонайменше два напувальні відсіки, кожен з яких забезпечений похилою кришкою і сполучено з накопичувальною ємністю перепускним отвором, і вхідний трубопровід підведення питної води, сполучений з поплавцевим клапаном, встановленим в накопичувальній ємності [«Automatic watering trough» US 1086785 (J.L.PARKINS) A01KJ7/00, 10.02.1914, найбільш близький аналог прототип] [1]. Недоліком відомої групової стаціонарної напувалки для свиней [1] є незручність користування і неможливість забезпечення необхідної якості споживаної питної води тваринами. Викликано це наступною недосконалістю конструкції її складових частин: - корпус поїлки і кришки накопичувальної ємності і напувальних відсіків корпусу виконані не з термоізолюючого матеріалу і в зимовий час вода в їх порожнинах надмірно охолоджується або замерзає, а влітку надмірно нагрівається; - вхідний трубопровід підведення питної води, сполучений з поплавцевим клапаном, пропущений через днище накопичувальної ємності коробчастого корпусу, не забезпечує вироку герметичність місця його введення, що ускладнює його монтаж і також технічне обслуговування засобів з'єднання його з поплавцевим клапаном; - накопичувальна ємність і напувальні відсіки корпусу не мають зливних отворів для виведення осаду при митті їх порожнин; - перепускні отвори, за допомогою яких напувальний відсік сполучено з накопичувальною ємністю, виконані практично на рівні днища накопичувальної ємності, що при накопиченні осаду перетікає в напувальні відсіки і забруднюють питну воду; - похилі кришки напувальних відсіків корпусу виконані знімними і з вирізами для пиття, через які потрапляє сміття і забруднюється питна вода в напувальних відсіках. Задачею, на вирішення якої направлена корисна модель, є удосконалення групової стаціонарної поїлки для свиней (надалі поїлки) шляхом: - виконання корпусу і кришок з термоізолюючого матеріалу; - забезпечення введення вхідного трубопроводу через додатковий сухий простір, вільний від води, і зручне для монтажу згаданого трубопроводу з поплавцевим клапаном; - забезпечення засобів можливості зливу осаду і води з накопичувальної ємності і напувальних відсіків при митті їх порожнин і їх перекриття при заповненні їх порожнин питною водою; - виконання перепускного отвору таким чином, щоб осад, що утворився в процесі використання, в накопичувальній ємності корпусу не перетікав в напувальні відсіки і не забруднював питну воду; - виконання похилих кришок напувальних відсіків корпусу таким чином, щоб вони знаходилися у вільному стані нормально закритими, а при напуванні свині рефлекторно могли їх самостійно відкрити і напитися, що запобігає попаданню всередину грязі, залишків їжі і зберігає якість питної води в напувальних відсіках. Технічний результат, який досягається при вирішенні поставленої задачі і використанні вдосконаленої поїлки, полягає в забезпеченні зручності користування при збереженні якості споживаної питної води тваринами. Поставлена задача вирішується, а технічний результат досягається тим, що в груповій стаціонарній поїлці для свиней, що містить коробчастий корпус, який включає накопичувальну ємність для питної води, забезпечену знімною кришкою, поплавцевий клапан для автоматичного регулювання робочого рівня питної води, змонтований в накопичувальній ємності, а також щонайменше два напувальні відсіки, кожен з яких забезпечений похилою кришкою і сполучений з накопичувальною ємністю перепускним отвором, і вхідний трубопровід підведення питної води, сполучений з поплавцевим клапаном, встановленим в накопичувальній ємності, згідно з корисною моделлю, коробчастий корпус, знімна кришка накопичувальної ємності і похила кришка кожного напувального відсіку виконані з удароміцного харчового ультрафіолетостійкого поліетилену (УПУП) з теплоізолюючим наповнювачем (ТН), при цьому коробчастий корпус додатково містить сухий монтажний відсік, який примикає до накопичувальної ємності для питної води через проміжну стінку, виконану таким чином, що між верхнім торцем проміжної стінки і знімною кришкою утворюється зазор S, достатній для 1 UA 78410 U 5 10 15 20 25 30 35 40 45 50 55 60 монтажу поплавкого клапана і з'єднання з вхідним трубопроводом підведення питної води, при цьому накопичувальна ємність виконана із зливним отвором і знімною пробкою, кожен напувальний відсік виконаний із зливним отвором і знімною пробкою, перепускний отвір, за допомогою якого кожен напувальний відсік сполучено з накопичувальною ємністю, виконаний на відстані h=20-75 мм від днища накопичувальної ємності, а похила кришка кожного напувального відсіку шарнірно сполучена задньою частиною з коробчастим корпусом з можливістю її повороту у вертикальній площині і виконана з напуском передньої частини над коробчастим корпусом для зручності підйому похилої кришки рилом свині і доступу до води в кожному напувальному відсіку коробчастого корпусу. Виконання коробчастого корпусу, знімної кришки накопичувальної ємності і похилої кришки кожного напувального відсіку з удароміцного харчового ультрафіолетостійкого поліетилену (УПУП) з теплоізолюючим наповнювачем (ТН) забезпечує високу термоізоляцію питної води в накопичувальній ємності і напувальних відсіках, внаслідок чого питна вода влітку надмірно не нагрівається і залишається прохолодною, а взимку не замерзає і надмірно не охолоджується і підтримується протягом року в зоні температур 10-25 °С. У зв'язку з тим, що коробчастий корпус додатково містить сухий монтажний відсік, який примикає до накопичувальної ємності для питної води через проміжну стінку, виконану таким чином, що між верхнім торцем проміжної стінки і знімною кришкою утворюється зазор S, достатній для монтажу поплавкового клапана і з'єднання з вхідним трубопроводом підведення питної води, забезпечується введення вхідного трубопроводу через додатковий сухий простір, вільний від води, що підвищує зручність монтажу згаданого вхідного трубопроводу з поплавцевим клапаном і не вимагає установки його герметичного введення всередину корпусу поїлки. Завдяки тому, що накопичувальна ємність виконана із зливним отвором і знімною пробкою, а кожен напувальний відсік виконаний із зливним отвором і знімною пробкою, досягається можливість зливу осаду і води з накопичувальної ємності і напувальних відсіків при митті їх порожнин і їх перекриття при заповненні їх порожнин питною водою, що підвищує зручність обслуговування при збереженні якості питної води в напувальних відcіках корпусу поїлки. У зв'язку з тим, що перепускний отвір, за допомогою якого кожен напувальний відсік сполучено з накопичувальною ємністю, виконаний на відстані h=20-75 мм від днища накопичувальної ємності, дозволяє в процесі використання поїлки утворити бар'єр і не допустити перетікання осаду з накопичувальної ємності корпусу в напувальні відсіки, що уберігає питну воду в кожному напувальному відсіку корпусу поїлки від забруднення і зберігає її якість. Через те, що похила кришка кожного напувального відсіку шарнірно сполучена задньою частиною з коробчастим корпусом з можливістю її повороту у вертикальній площині і виконана з напуском передньої частини над коробчастим корпусом для зручності підйому похилої кришки рилом свині і доступу до води в кожному напувальному відсіку коробчастого корпусу, досягається виконання похилих кришок напувальних відсіків корпусу таким чином, щоб іони знаходилися у вільному стані нормально закритими, а при напуванні свині рефлекторно могли самостійно підняти їх рилом вгору, повернути у вертикальній площині, відкрити доступ в напувальний відсік і напитися. Це запобігає попаданню всередину напувальних відсіків грязі, залишків їжі, що зберігає якість питної води, що знаходиться в них. Корисна модель має і додаткові відмінності, які розвивають головні і можуть бути використані в додаткових модифікаціях поїлки. Для підтримки заданої температури в зимових умовах групова стаціонарна поїлка для свиней, згідно з корисною моделлю, може бути забезпечена знімними і герметичними електричним нагрівачем і термостатом, відрегульованим на температуру t=(12±2) °C, які занурені всередину накопичувальної ємності і підключені через сухий монтажний відсік до джерела електричного струму. Для запобігання зсунення з місця дислокації в груповій стаціонарній поїлці для свиней, згідно з корисною моделлю, коробчастий корпус може бути забезпечений засобами для знімного кріплення до монтажного покриття або до ґрунту. Надалі корисна модель пояснюється прикладом її здійснення з посиланнями на креслення, що додаються. На фіг. 1 зображена групова стаціонарна поїлка для свиней, вигляд зверху, з двома напувальними відсіками, модифікація 1. На фіг. 2 зображений розріз А-А на фіг. 1. На фіг. 3 зображена групова стаціонарна поїлка для свиней, вигляд зверху, з чотирма напувальними відсіками, модифікація 2. 2 UA 78410 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 4 зображений розріз Б-Б на фіг. 3. На фіг 5 зображена групова стаціонарна поїлка для свиней, аксонометрія, з двома напувальними відсіками, модифікація 1, схема вузлового збирання. Групова стаціонарна поїлка для свиней (фіг. 1-5) містить коробчастий корпус 1 (фіг. 1), який включає накопичувальну ємність 2 для питної води, забезпечену знімною кришкою 3, поплавцевий клапан 4 для автоматичного регулювання робочого рівня питної води, змонтований в накопичувальній ємності 2, а також щонайменше два напувальні відсіки 5, кожен з яких забезпечений похилою кришкою 6 і сполучений з накопичувальною ємністю 2 перепускним отвором 7 (фіг. 4), і вхідний трубопровід 8 (фіг. 2) підведення питної води, сполучений з поплавцевим клапаном 4, встановленим в накопичувальній ємності 2. Особливостями групової стаціонарної поїлки для свиней є наступні удосконалення її конструкції. Коробчастий корпус 1 (фіг. 4), знімна кришка 3 накопичувальної ємності 2 і похила кришка 6 кожного напувального відсіку 5 виконані з удароміцного харчового ультрафіолетостійкого поліетилену (УПУП) з теплоізолюючим наповнювачем (ТН). За рахунок цього забезпечується висока термоізоляція питної води в накопичувальній ємності 2 і напувальних відсіках 5, внаслідок чого питна вода влітку надмірно не нагрівається і залишається прохолодною, а взимку не замерзає і надмірно не охолоджується і підтримується протягом року в зоні температур 10-25 °С. Коробчастий корпус 1 (фіг. 2) додатково містить сухий монтажний відсік 9, який примикає до накопичувальної ємності 2 для питної води через проміжну стінку 10, виконану таким чином, що між верхнім торцем проміжної стінки 10 і знімною кришкою 3 утворюється зазор S, достатній для монтажу поплавцевого клапана 4 і з'єднання з вхідним трубопроводом 8 підведення питної води. Така компоновка дозволяє забезпечити введення вхідного трубопроводу 8 і підведення до нього через додатковий сухий простір - сухий монтажний відсік 9, вільне від води, що підвищує зручність монтажу згаданого вхідного трубопроводу 8 з поплавцевим клапаном 4 і не вимагає установки його герметичного введення всередину корпусу 1 поїлки. Накопичувальна ємність 2 виконана із зливним отвором 11 і знімною пробкою 12, кожен напувальний відсік 5 виконаний із зливним отвором 13 і знімною пробкою 14. За рахунок цього досягається можливість зливу осаду і води з накопичувальної ємності 2 і напувальних відсіків 5 при митті їх порожнин, а також їх перекриття при заповненні порожнин питною водою, що підвищує зручність користування при підвищенні якості питної води в напувальних відсіках 5 корпусів 1 поїлки. У поїлці перепускний отвір 7, за допомогою якого кожен напувальний відсік 5 сполучено з накопичувальною ємністю 2, виконано на відстані h=20-75 мм від днища 15 накопичувальній ємності 2, що уберігає питну воду в кожному напувальному відсіку 5 корпуса поїлки від забруднення і підвищує її якість. У поїлці похила кришка 6 кожного напувального відсіку 5 шарнірно сполучена задньою частиною з коробчастим корпусом 1 з можливістю її 6 повороту у вертикальній площині і виконана з напуском передньої частини над коробчастим корпусом 1 для зручності підйому похилої кришки 6 рилом свині і доступу до води в кожному напувальному відсіку 5 коробчастого корпусу 1. Така компоновка похилих кришок 6 напувальних відсіків 5 корпусу забезпечує у вільному стані нормально закрите положення похилих кришок 6. При напуванні свині рефлекторно можуть самостійно рилом підвести похилі кришки 6 вгору, повернути їх вгору у вертикальній площині, відкрити доступ в напувальний відсік 5 і напитися. Це запобігає попаданню всередину напувальних відсіків 5 грязі, сміття і залишків їжі, що підвищує якість питної води, що знаходиться в них. Групова стаціонарна поїлка для свиней може бути забезпечена знімними і герметичними електричним нагрівачем 16 і термостатом 17, відрегульованим на температуру t=(12±2) °С, які занурені всередину накопичувальної ємності 2 і підключені через сухий монтажний відсік 9 до джерела електричного струму, що забезпечує підтримку заданої температури в зимових умовах. У груповій стаціонарній поїлці для свиней коробчастий корпус 1 забезпечений засобами 18 для знімного кріплення до монтажного покриття або до ґрунту, що запобігає зсунення їх з місця дислокації. Групова стаціонарна поїлка для свиней може мати два напувальні відсіки 5, розташовані з одного боку коробчастого корпусу 1 (модифікація 1) (фіг. 1, 2, 5) або чотири напувальні відсіки 5, 3 UA 78410 U 5 10 15 20 25 30 35 40 45 50 55 розташовані по два з двох протилежних сторін коробчастого корпусу 1 (модифікація 2) (фіг. 3, 4). Групова стаціонарна поїлка для свиней може мати і інші комбінації розташування (модифікації) напувальних відсіків 5 по периметру корпусу 1. Використовують групову стаціонарну поїлку для свиней таким чином. На свинофермі в місці напування тварин за допомогою засобів кріплення коробчаcтий корпус 1 поїлки нерухомо кріплять до монтажного покриття або до ґрунту. Вхідний патрубок 8 сполучають з трубопроводом подачі питної води і за допомогою поплавцевого клапана 4 заповнюють накопичувальну ємність 2 питною водою, яка через перепускні отвори 7 також заповнює напувальні відсіки 5 коробчастого корпусу. Заповнення порожнин накопичувальної ємності 2 і напувальних відсіків 5, як сполучених посудин, відбувається одночасно до рівня води, при якому спрацьовує поплавцевий клапан 4. Цей рівень води повинен бути нижче за верхній торець проміжної стінки 10 між накопичувальною ємністю 1 і сухим монтажним відсіком 9. При необхідності напитися свиня підходить до поїлки, рилом рефлекторно підводить передній край похилої кришки 6, яка шарнірно повертається у вертикальній площині і щодо коробчастого корпусу 1 і звільняє тварині доступ до питної води, що знаходиться в питному відсіку 5. Після задоволення спраги тварина відходить від поїлки і похила кришка 6 під дією власної ваги повертається на колишнє місце і доступ до води припиняється. Це дозволяє ізолювати напувальний відсік від проникнення в нього сміття і залишків їжі, що уберігає питну воду від забруднення, внаслідок чого тварини завжди вживають чисту і свіжу воду. У міру витрати питної води відбувається автоматичне її поповнення в накопичувальній ємності 2 за допомогою поплавцевого клапана 4. За рахунок того, що коробчастий корпус 1, знімна кришка 3 накопичувальної ємності 2 і похила кришка 6 кожного напувального відсіку 5 виконані з удароміцного харчового ультрафіолетостійкого поліетилену (УПУП) з теплоізолюючим наповнювачем (ТН) забезпечується висока термоізоляція питної води в накопичувальній ємності 2 і в напувальних відсіках 5, внаслідок чого питна вода влітку надмірно не нагрівається і залишається прохолодною, а взимку не замерзає і надмірно не охолоджується та підтримується протягом року в зоні температур 10-25 °С. Для підтримки заданої температури в зимових умовах групова стаціонарна поїлка для свиней може бути забезпечена знімними і герметичними електричним нагрівачем 16 і термостатом 17, відрегульованим на температуру t=(12±2) °С. Наведені відомості свідчать про те, що вдосконалена групова стаціонарна поїлка для свиней забезпечує зручність користування при збереженні якості споживаної питної води тваринами, а також підтверджують можливість її промислового застосування і доцільність широкого використання в тваринництві, зокрема на свинофермах. Перелік позначень: 1 - коробчастий корпус; 2 - накопичувальна ємність; 3 - знімна кришка накопичувальної ємності; 4 - поплавцевий клапан; 5 - напувальний відсік 6 - похила кришка напувального відсіку; 7 - перепускний отвір; 8 - вхідний трубопровід; 9 - сухий монтажний відсік; 10 - проміжна стінка між накопичувальною ємністю і сухим монтажним відсіком; 11 - зливний отвір накопичувальної ємності; 12 - пробка зливного отвору накопичувальної ємності; 13 - зливний отвір напувального відсіку; 14 - пробка зливного отвору напувального відсіку; 15 - днище накопичувальної ємності; 16 - герметичний електричний нагрівач; 17 - термостат; 18 - засоби кріплення коробчастого корпусу до монтажного покриття або до ґрунту. 4 UA 78410 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 1. Групова стаціонарна поїлка для свиней, що містить коробчастий корпус (1), який включає накопичувальну ємність (2) для питної води, забезпечену знімною кришкою (3), поплавцевий клапан (4) для автоматичного регулювання робочого рівня питної води, змонтований в накопичувальній ємності (2), а також щонайменше два напувальні відсіки (5), кожен з яких забезпечений похилою кришкою (6) і сполучений з накопичувальною ємністю (2) перепускним отвором (7), і вхідний трубопровід (8) підведення питної води, сполучений з поплавцевим клапаном (4), встановленим в накопичувальній ємності (2), яка відрізняється тим, що коробчастий корпус (1), знімна кришка (3) накопичувальної ємності (2) і похила кришка (6) кожного напувального відсіку (5) виконані з удароміцного харчового ультрафіолетостійкого поліетилену (УПУП) з теплоізолюючим наповнювачем (ТН), при цьому коробчастий корпус (1) додатково містить сухий монтажний відсік (9), який примикає до накопичувальної ємності (2) для питної води через проміжну стінку (10), виконану таким чином, що між верхнім торцем проміжної стінки (10) і знімною кришкою (3) утворюється зазор S, достатній для монтажу поплавцевого клапана (4) і з'єднання з вхідним трубопроводом (8) підведення питної води, при цьому накопичувальна ємність (2) виконана із зливним отвором (11) і знімною пробкою (12), кожен напувальний відсік (5) виконаний із зливним отвором (13) і знімною пробкою (14), перепускний отвір (7), за допомогою якого кожен напувальний відсік (5) сполучений з накопичувальною ємністю (2), виконано на відстані h=20-75 мм від днища (15) накопичувальної ємності (2), а похила кришка (6) кожного напувального відсіку (5) шарнірно сполучена задньою частиною з коробчастим корпусом (1) з можливістю її (6) повороту у вертикальній площині і виконана з напуском передньої частини над коробчастим корпусом (1) для зручності підйому похилої кришки (6) рилом свині і доступу до води в кожному напувальному відсіку (5) коробчастого корпусу (1). 2. Групова стаціонарна поїлка для свиней за п. 1, яка відрізняється тим, що вона забезпечена знімними і герметичними електричним нагрівачем (16) і термостатом (17), відрегульованим на температуру t=(12±2) °С, які занурені всередину накопичувальної ємності (2) і підключені через сухий монтажний відсік (9) до джерела електричного струму. 3. Групова стаціонарна поїлка для свиней за п. 1, яка відрізняється тим, що коробчастий корпус (1) забезпечений засобами (18) для знімного кріплення до монтажного покриття або до ґрунту. 5 UA 78410 U 6 UA 78410 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
