Борона високозуба

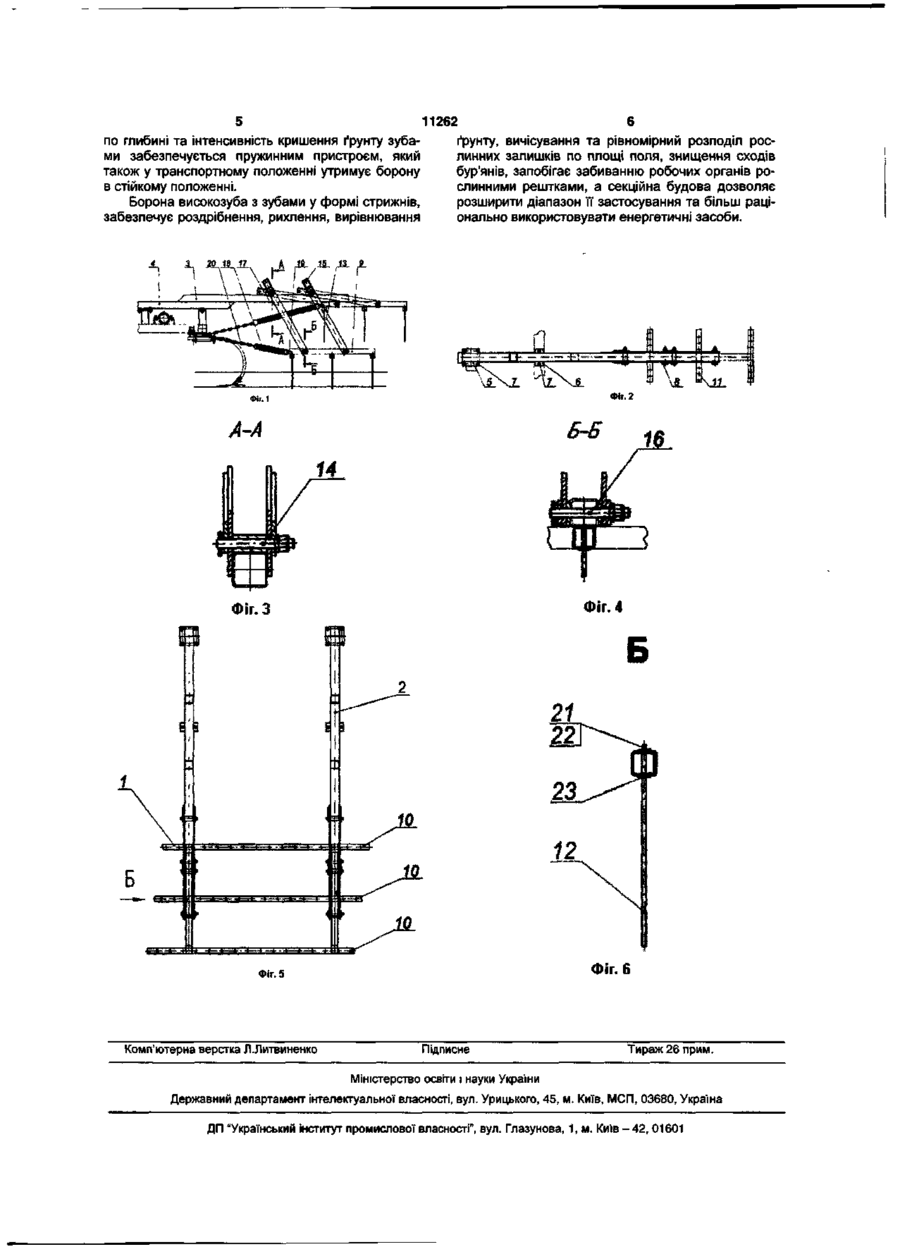

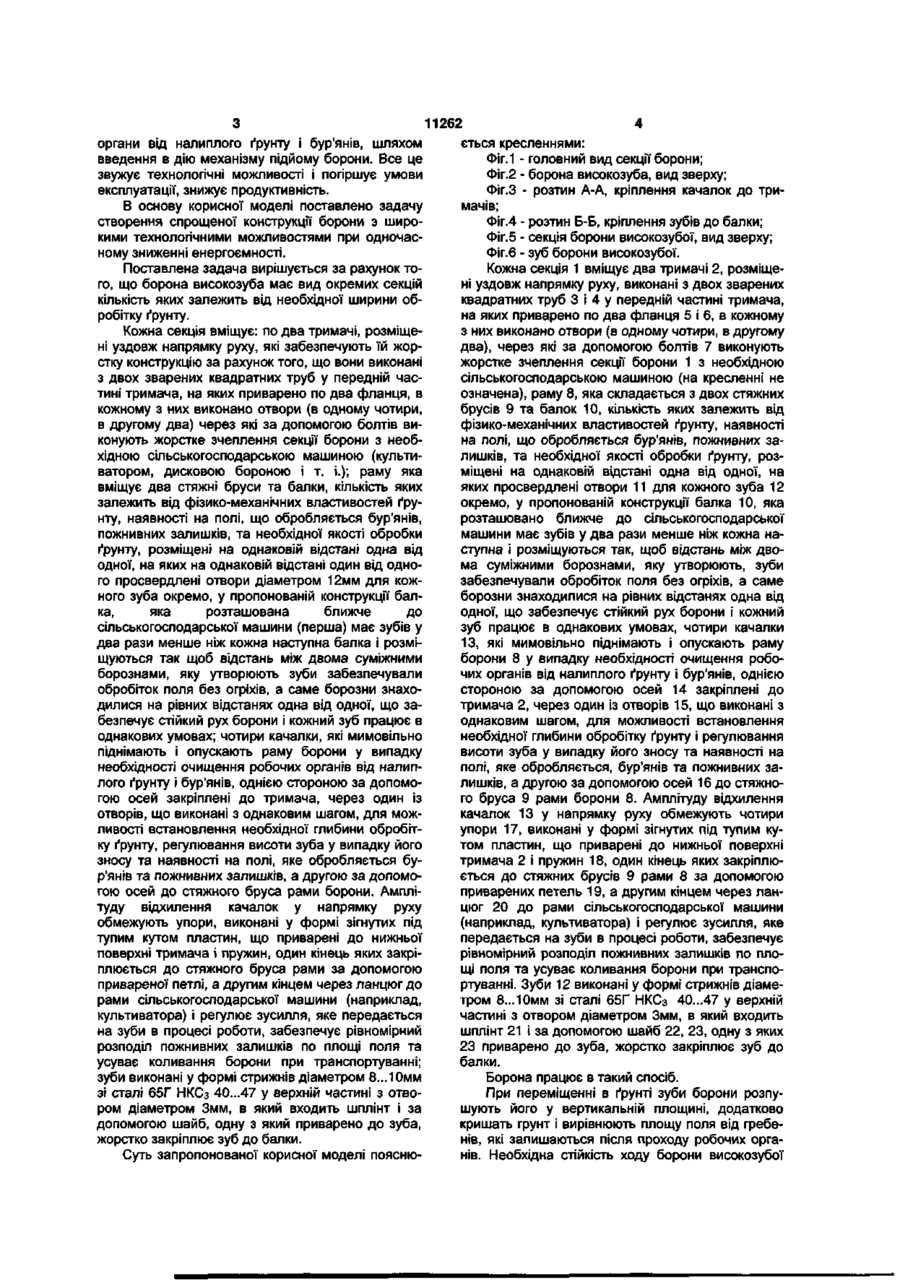

Борона високозуба, що виконана у вигляді окремих секцій, які містять тримачі, раму та зуби, яка відрізняється тим, що тримачі виконані з двох зварених квадратних труб, у передній частині яких приварено по два фланці, в кожному з них виконано отвори, через які за допомогою болтів виконують жорстке зчеплення секцій борони із сільськогосподарською машиною, рама містить два стяжні бруси та балки, розміщені на однаковій відстані одна від одної, в яких просвердлені отвори для кожного зуба окремо на однаковій відстані один від одного так, що балка, яка розташована ближче до сільськогосподарської машини, має зубів у два рази менше, ніж кожна наступна, чотири качалки, які одним боком за допомогою осей закріплюються до тримача, через один із отворів, що виконані з однаковим шагом, а другим за допомогою осей до стяжних брусів рами борони, амплітуду відхилення качалок у напрямку руху обмежують упори, виконані у формі зігнутих під тупим кутом пластин, що приварені до нижньої поверхні тримача і пружин, один кінець яких закріплюється до стяжних брусів рами за допомогою приварених петель, а другим кінцем через ланцюг до рами сільськогосподарської машини, а зуби виконані у формі жорстко закріплених стрижнів. Корисна модель відноситься до галузі сільськогосподарського машинобудування, а саме до знарядь для суцільного поверхневого обробітку фунту, і може бути використана у сільському і лісовому господарствах для роздрібнення, розпушування ґрунту, його вирівнювання та оброблення задернілих шарів ґрунтів. Відома борона з пружинними зубами в якій пружинні зуби являють собою прямолінійні продовження крайніх витків циліндричної пружини кручення і розташовані перпендикулярно до осі пружини. Пружина кріпильним місцем виконана в середній частині, жорстко закріплена на рамі борони, а зуби встановлені з нахилом у вертикальній площині, паралельній лінії тяги. Пружинні зуби внаслідок постійної вібрації при контакті з ґрунтом якісно його подрібнюють. При обробітку важких ґрунтів борона з пружинними зубами використовується таким чином, що нахилений пружинний зуб утворює гострий кут з вектором напрямку руху борони, а при обробітку легких грунтів - тупий [патент України № 46080 по заявці №98073553 від 07.07.1998р., дата публікації патенту 15.05.2002р.]. Найбільш близьким аналогом борони, що заявляється, вибраним як прототип, є борона, що виконана у вигляді окремих секцій, які вміщують тримачі для кріплення борони до сільськогосподарської машини, причому раму виконано у вигляді поздовжньо розташованих брусів, що мають рухоме з'єднання, а ряди пружинних зубів установлені на поперечних брусах рами і являють собою прямолінійні продовження крайніх витків циліндричної пружини кручення і розташовані перпендикулярно до осі пружини. Пружина кріпильним місцем виконана в середній частині, жорстко закріплена на рамі борони, а зуби встановлені з нахилом у вертикальній площині, паралельній лінії тяги. Борона оснащена механізмом підйому, який забезпечує підйом борони при необхідності очищення робочих органів від налиплого ґрунту і бур'янів, а також утримання борони в положенні транспортування. [Борона // Seedbed till-age:Field cultivators, mulch finishers, disks and roller harrows. JJHN DEERE. -DKA 130 Litho in U.S.A. (99-12). C.22-23]. Загальними суттєвими ознаками відомої та борони, що заявляється є те, що вона виконана у вигляді окремих секцій, які вміщують тримачі, раму та робочі елементи. Недоліком цієї борони є конструктивна складність, низька якість обробки ґрунту, швидкий знос пружинних зубів, низька продуктивність, тому що часто необхідно зупиняти агрегат і чистити робочі CM CD CM О) 11262 органи від налиплого ґрунту і бур'янів, шляхом введення в дію механізму підйому борони. Все це звужує технологічні можливості і погіршує умови експлуатації, знижує продуктивність. В основу корисної моделі поставлено задачу створення спрощеної конструкції борони з широкими технологічними можливостями при одночасному зниженні енергоємності. Поставлена задача вирішується за рахунок того, що борона високозуба має вид окремих секцій кількість яких залежить від необхідної ширини обробітку ґрунту. Кожна секція вміщує: по два тримачі, розміщені уздовж напрямку руху, які забезпечують їй жорстку конструкцію за рахунок того, що вони виконані з двох зварених квадратних труб у передній частині тримача, на яких приварено по два фланця, в кожному з них виконано отвори (в одному чотири, в другому два) через які за допомогою болтів виконують жорстке зчеплення секції борони з необхідною сільськогосподарською машиною (культиватором, дисковою бороною і т. і.); раму яка вміщує два стяжні бруси та балки, кількість яких залежить від фізико-механічних властивостей ґрунту, наявності на полі, що обробляється бур'янів, пожнивних залишків, та необхідної якості обробки ґрунту, розміщені на однаковій відстані одна від одної, на яких на однаковій відстані один від одного просвердлені отвори діаметром 12мм для кожного зуба окремо, у пропонованій конструкції балка, яка розташована ближче до сільськогосподарської машини (перша) має зубів у два рази менше ніж кожна наступна балка і розміщуються так щоб відстань між двома суміжними борознами, яку утворюють зуби забезпечували обробіток поля без огріхів, а саме борозни знаходилися на рівних відстанях одна від одної, що забезпечує стійкий рух борони і кожний зуб працює в однакових умовах; чотири качалки, які мимовільно піднімають і опускають раму борони у випадку необхідності очищення робочих органів від налиплого ґрунту і бур'янів, однією стороною за допомогою осей закріплені до тримача, через один із отворів, що виконані з однаковим шагом, для можливості встановлення необхідної глибини обробітку ґрунту, регулювання висоти зуба у випадку його зносу та наявності на полі, яке обробляється бур'янів та пожнивних залишків, а другою за допомогою осей до стяжного бруса рами борони. Амплітуду відхилення качалок у напрямку руху обмежують упори, виконані у формі зігнутих під тупим кутом пластин, що приварені до нижньої поверхні тримача і пружин, один кінець яких закріплюється до стяжного бруса рами за допомогою привареної петлі, а другим кінцем через ланцюг до рами сільськогосподарської машини (наприклад, культиватора) і регулює зусилля, яке передається на зуби в процесі роботи, забезпечує рівномірний розподіл пожнивних залишків по площі поля та усуває коливання борони при транспортуванні; зуби виконані у формі стрижнів діаметром 8...10мм зі сталі 65Г НКСз 40...47 у верхній частині з отвором діаметром Змм, в який входить шплінт і за допомогою шайб, одну з який приварено до зуба, жорстко закріплює зуб до балки. Суть запропонованої корисної моделі поясню ється кресленнями: Фіг.1 - головний вид секції борони; Фіг.2 - борона високозуба, вид зверху; Фіг.З - розтин А-А, кріплення качалок до тримачів; Фіг.4 - розтин Б-Б, кріплення зубів до балки; Фіг.5 - секція борони високозубої, вид зверху; Фіг.6 - зуб борони високозубої. Кожна секція 1 вміщує два тримачі 2, розміщені уздовж напрямку руху, виконані з двох зварених квадратних труб 3 і 4 у передній частині тримача, на яких приварено по два фланця 5 і 6, в кожному з них виконано отвори (в одному чотири, в другому два), через які за допомогою болтів 7 виконують жорстке зчеплення секції борони 1 з необхідною сільськогосподарською машиною (на кресленні не означена), раму 8, яка складається з двох стяжних брусів 9 та балок 10, кількість яких залежить від фізико-механічних властивостей ґрунту, наявності на полі, що обробляється бур'янів, пожнивних залишків, та необхідної якості обробки ґрунту, розміщені на однаковій відстані одна від одної, на яких просвердлені отвори 11 для кожного зуба 12 окремо, у пропонованій конструкції балка 10, яка розташовано ближче до сільськогосподарської машини має зубів у два рази менше ніж кожна наступна і розміщуються так, щоб відстань між двома суміжними борознами, яку утворюють, зуби забезпечували обробіток поля без огріхів, а саме борозни знаходилися на рівних відстанях одна від одної, що забезпечує стійкий рух борони і кожний зуб працює в однакових умовах, чотири качалки 13, які мимовільно піднімають і опускають раму борони 8 у випадку необхідності очищення робочих органів від налиплого ґрунту і бур'янів, однією стороною за допомогою осей 14 закріплені до тримача 2, через один із отворів 15, що виконані з однаковим шагом, для можливості встановлення необхідної глибини обробітку ґрунту і регулювання висоти зуба у випадку його зносу та наявності на полі, яке обробляється, бур'янів та пожнивних залишків, а другою за допомогою осей 16 до стяжного бруса 9 рами борони 8. Амплітуду відхилення качалок 13 у напрямку руху обмежують чотири упори 17, виконані у формі зігнутих під тупим кутом пластин, що приварені до нижньої поверхні тримача 2 і пружин 18, один кінець яких закріплюється до стяжних брусів 9 рами 8 за допомогою приварених петель 19, а другим кінцем через ланцюг 20 до рами сільськогосподарської машини (наприклад, культиватора) і регулює зусилля, яке передається на зуби в процесі роботи, забезпечує рівномірний розподіл пожнивних залишків по площі поля та усуває коливання борони при транспортуванні. Зуби 12 виконані у формі стрижнів діаметром 8...10мм зі сталі 65Г НКСз 40...47 у верхній частині з отвором діаметром Змм, в який входить шплінт 21 і за допомогою шайб 22, 23, одну з яких 23 приварено до зуба, жорстко закріплює зуб до балки. Борона працює в такий спосіб. При переміщенні в ґрунті зуби борони розпушують його у вертикальній площині, додатково кришать грунт і вирівнюють площу поля від гребенів, які залишаються після проходу робочих органів. Необхідна стійкість ходу борони високозубої по глибині та інтенсивність кришення ґрунту зубами забезпечується пружинним пристроєм, який також у транспортному положенні утримує борону в стійкому положенні. Борона високозуба з зубами у формі стрижнів, забезпечує роздрібнення, рихлення, вирівнювання 11262 ґрунту, вичісування та рівномірний розподіл рослинних залишків по площі поля, знищення сходів бур'янів, запобігає забиванню робочих органів рослинними рештками, а секційна будова дозволяє розширити діапазон її застосування та більш раціонально використовувати енергетичні засоби. А-А Фіг. 4 Фіг. З ФІГ. 6 Фіг. 5 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
