Стояк знаряддя обробки ґрунту

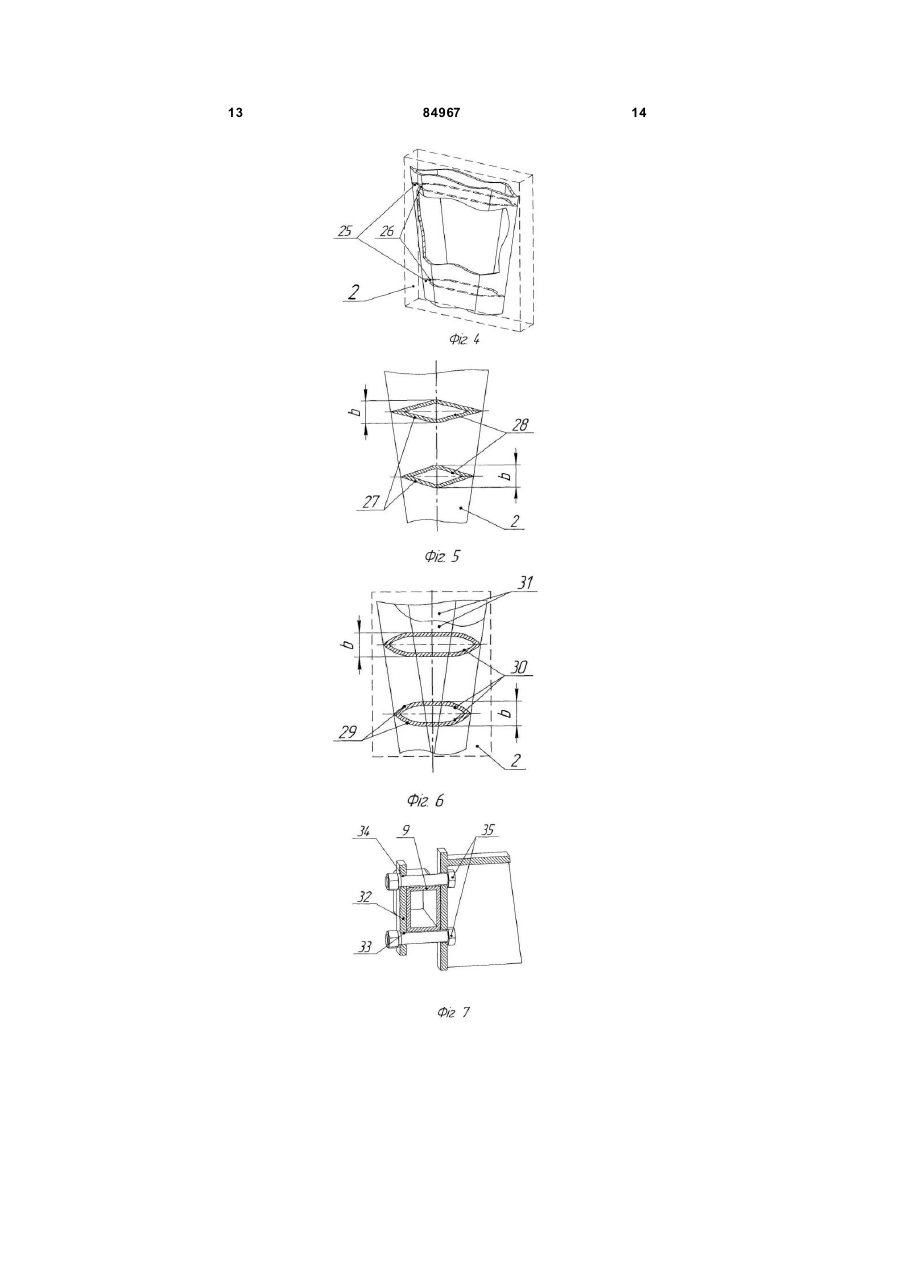

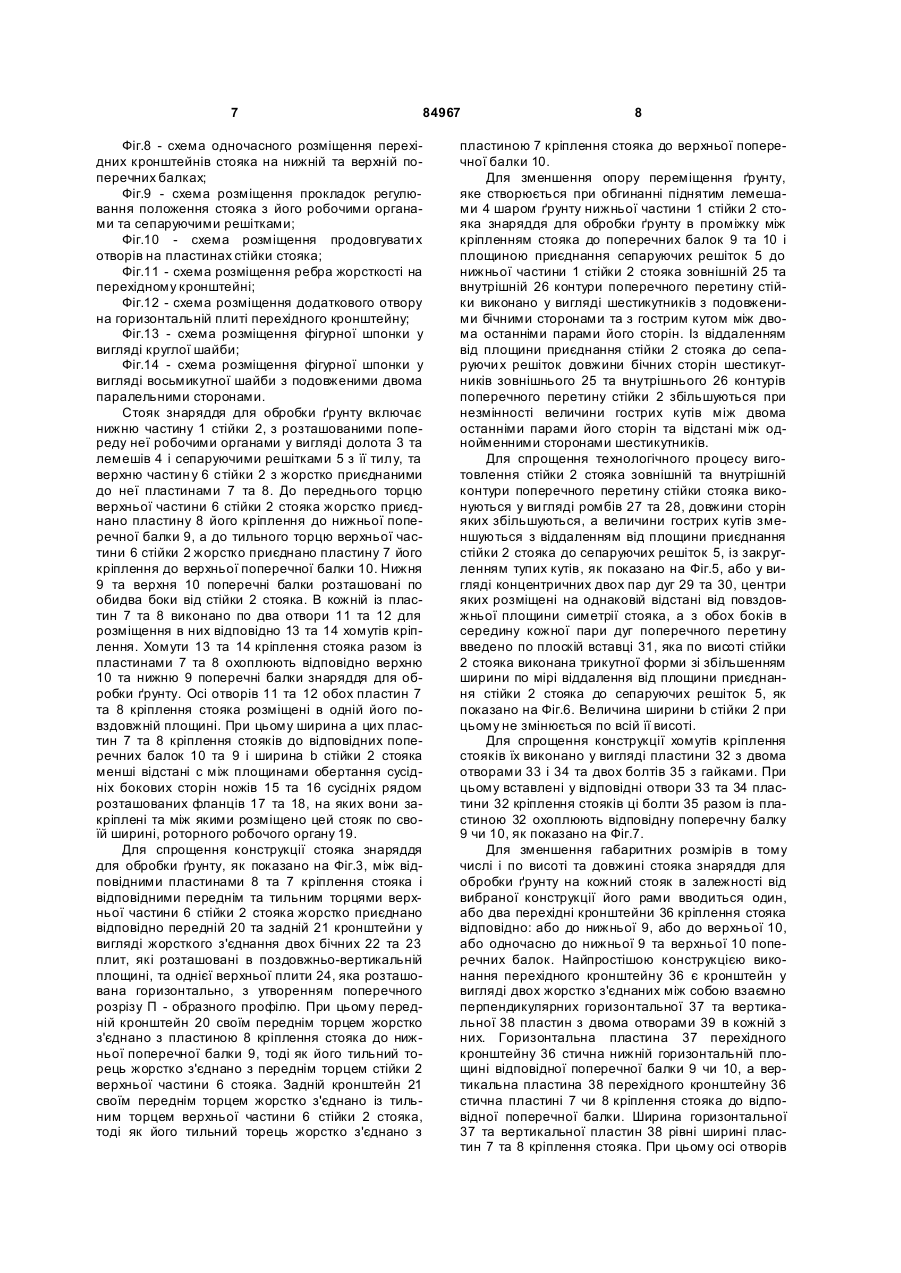

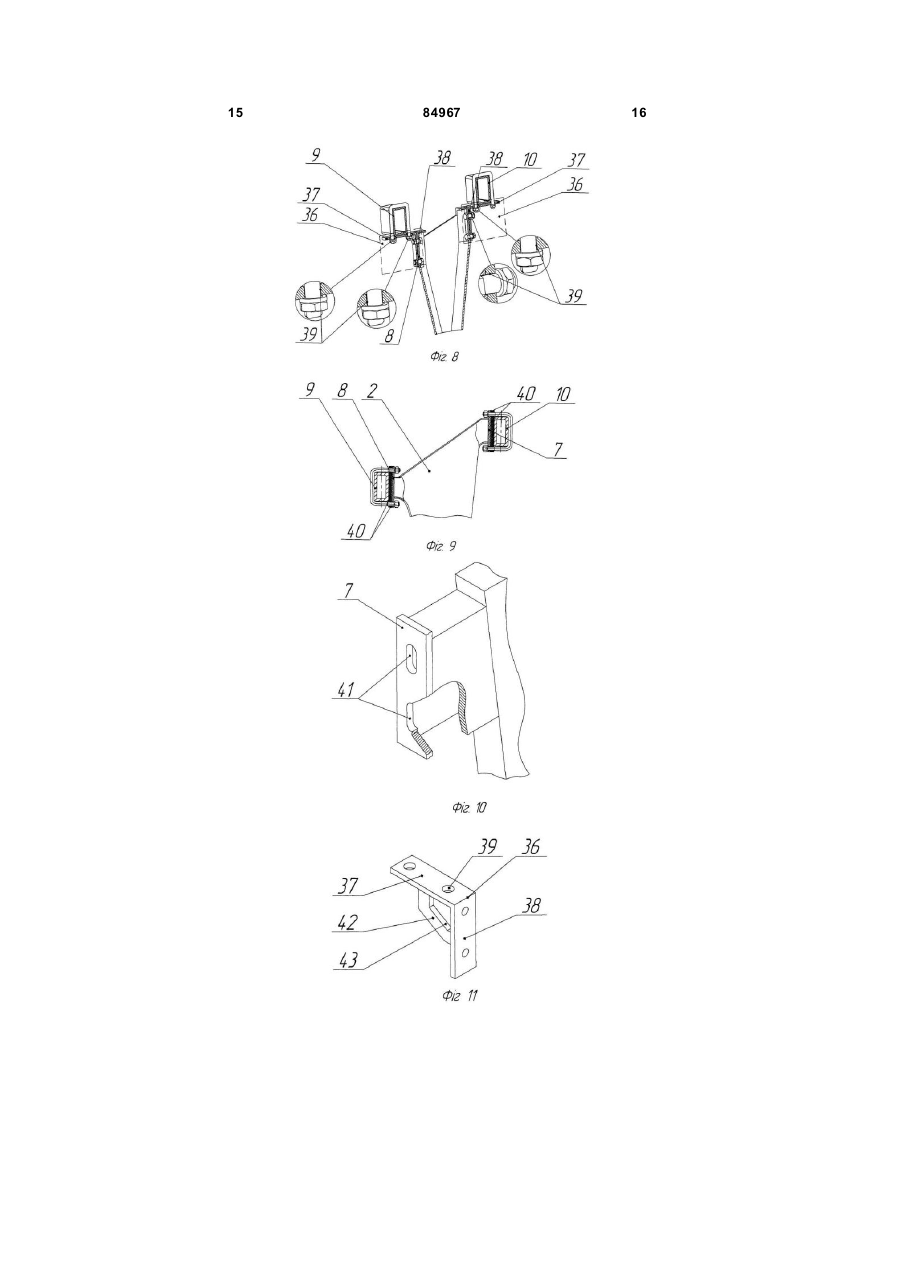

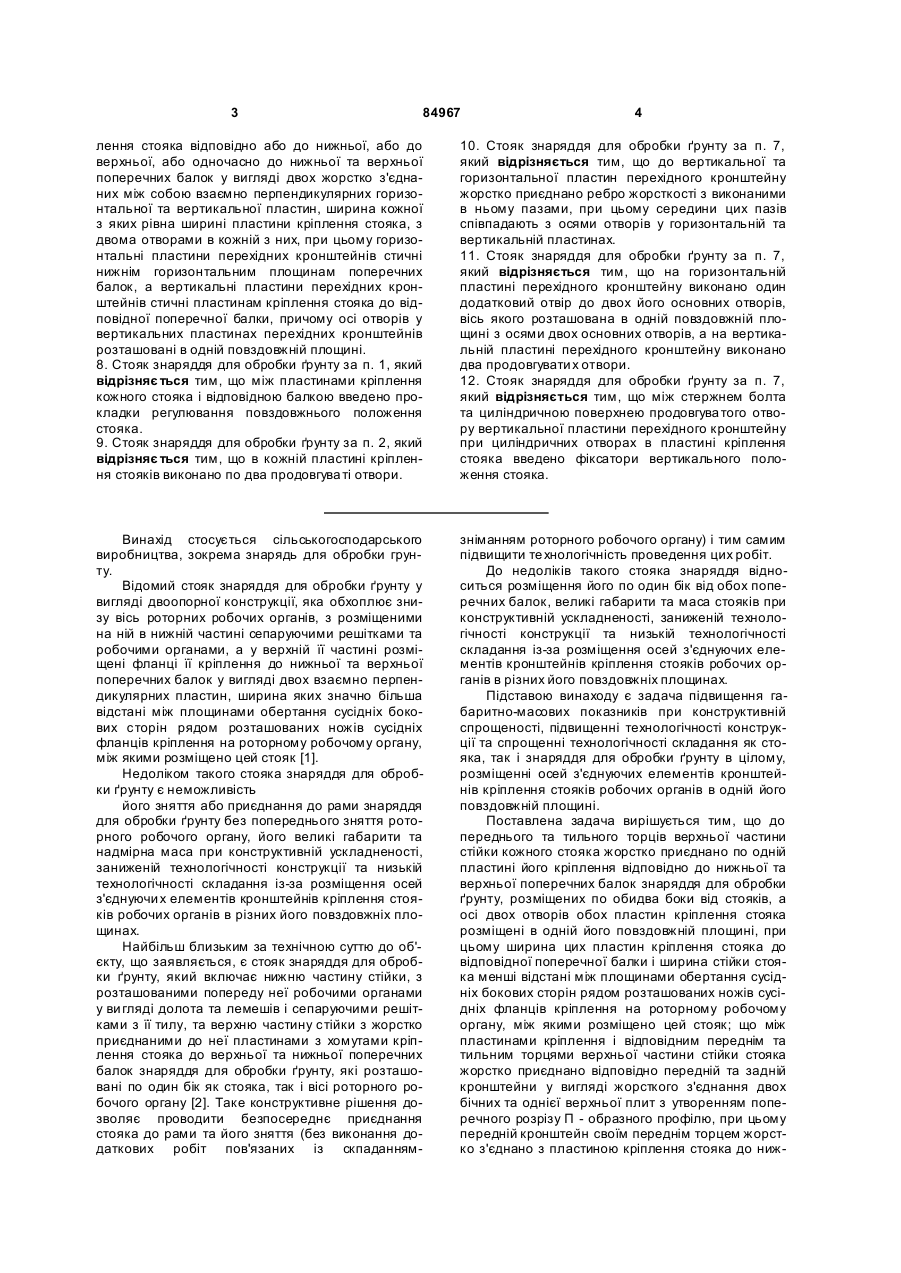

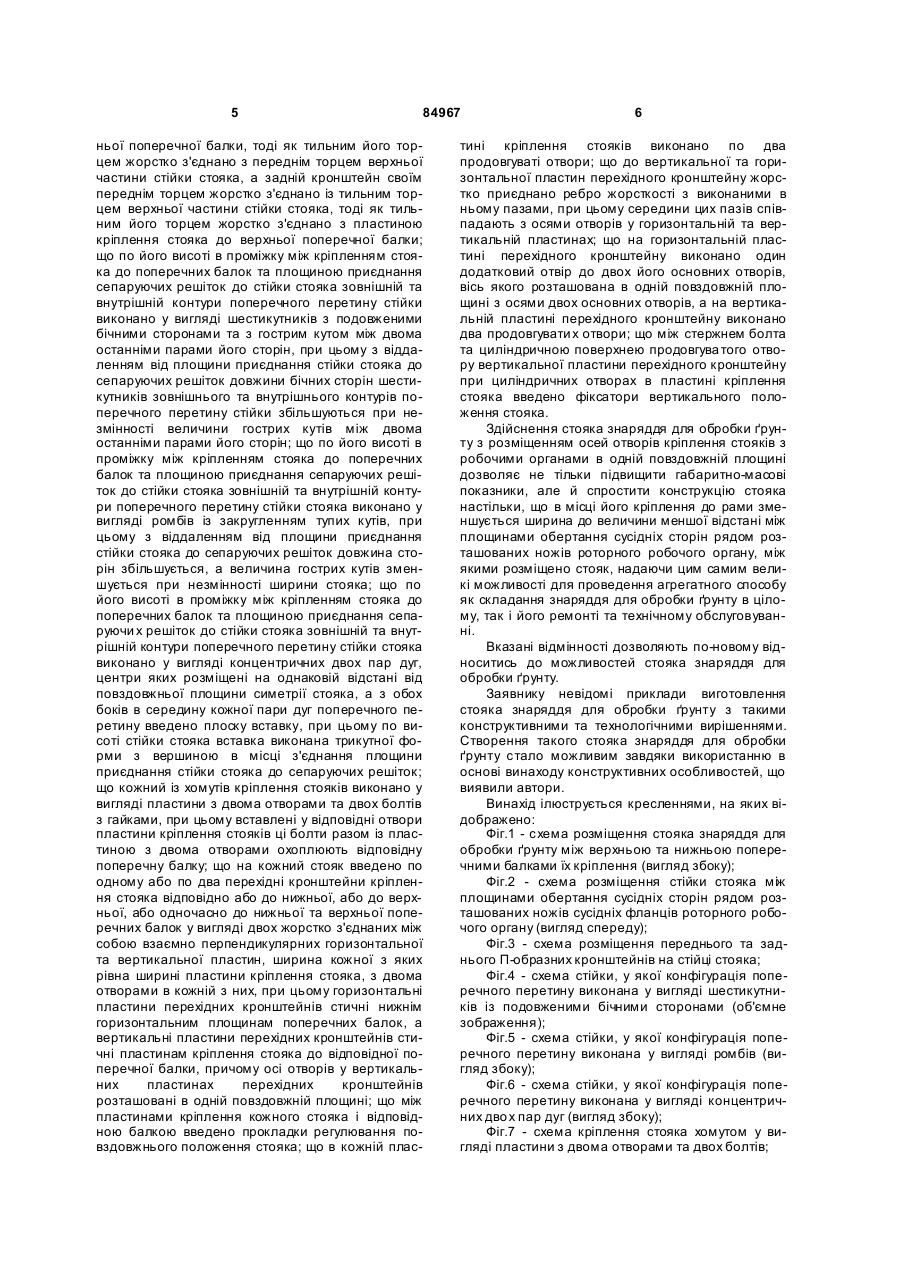

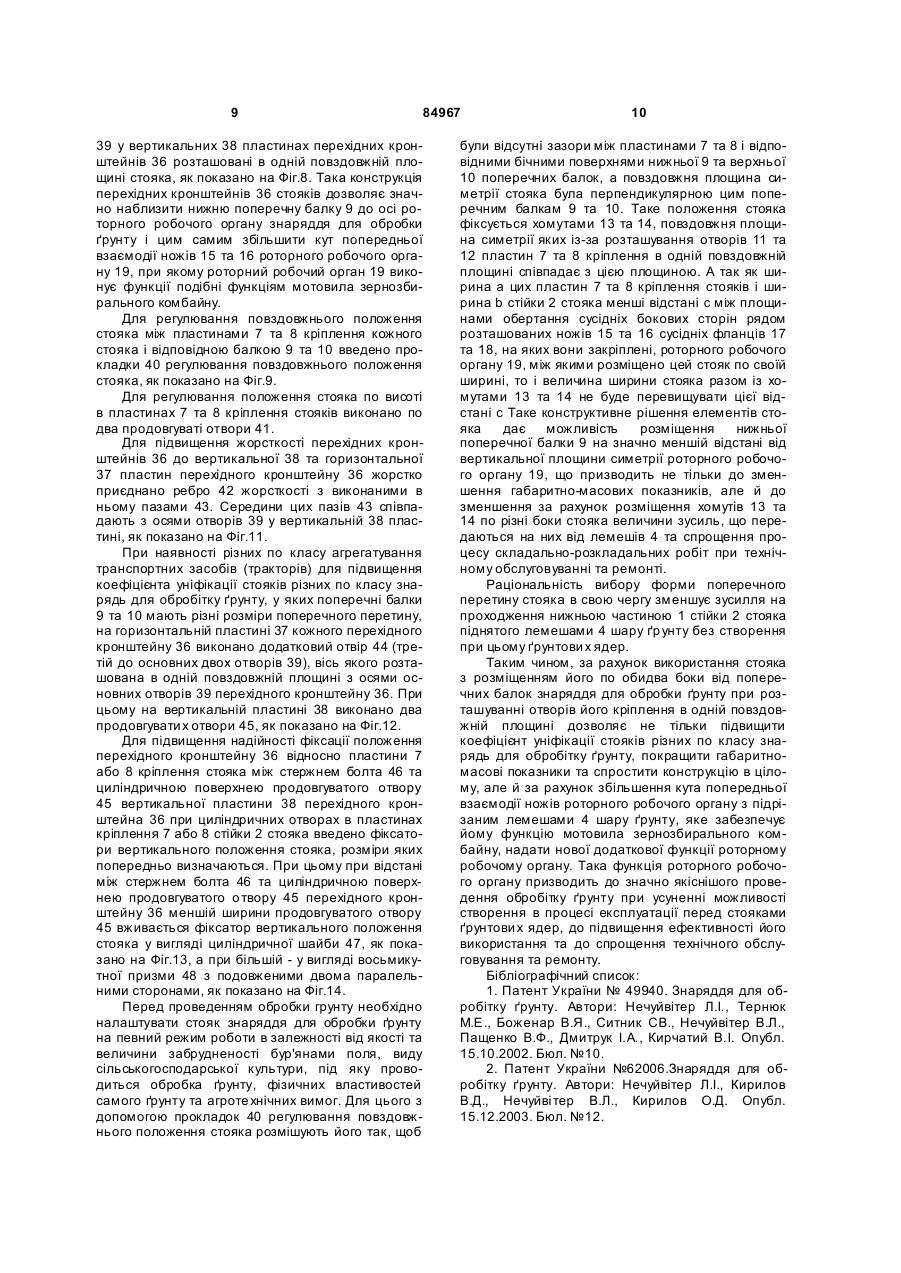

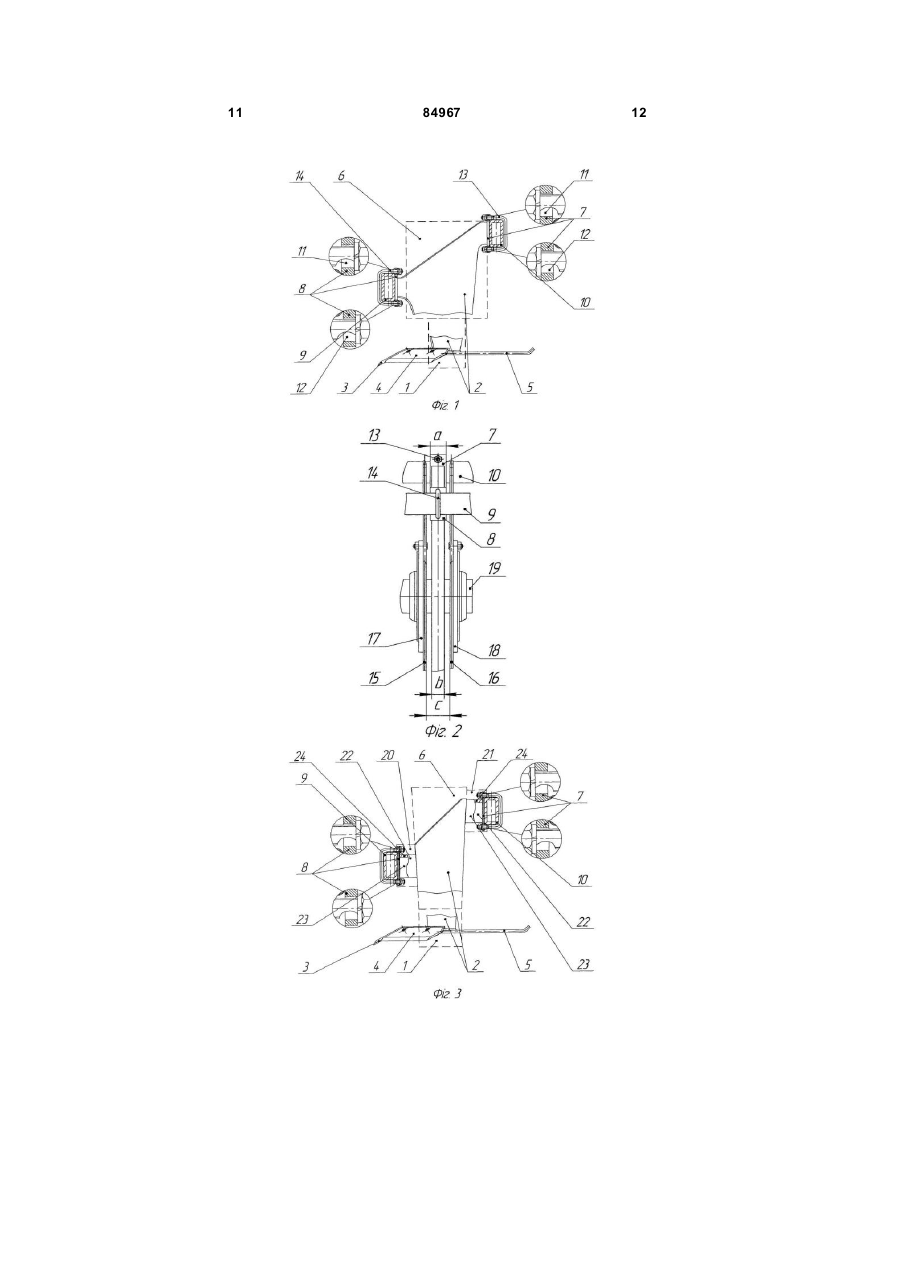

1. Стояк знаряддя для обробки ґрунту, який включає нижню частину стійки, з розташованими попереду неї робочими органами у вигляді долота та лемешів і сепаруючими решітками з її тилу, та верхню частину стійки з жорстко приєднаними до неї пластинами з хомутами кріплення стояка до верхньої та нижньої поперечних балок знаряддя для обробки ґрунту, який відрізняється тим, що пластини кріплення жорстко приєднані до переднього та тильного торців верхньої частини стійки, по одній пластині відповідно до нижньої та верхньої поперечних балок знаряддя для обробки ґрунту, розміщених по обидва боки від стояка, а осі двох отворів обох пластин кріплення стояка розміщені в одній повздовжній площині. 2. Стояк знаряддя для обробки ґрунту за п. 1, який відрізняє ться тим, що між пластинами кріплення і відповідним переднім та тильним торцями верхньої частини стійки стояка жорстко приєднано відповідно передній та задній кронштейни у вигляді жорсткого з'єднання двох бічних та однієї верхньої плит з утворенням поперечного розрізу Пподібного профілю, при цьому передній кронштейн своїм переднім торцем жорстко з'єднано з пластиною кріплення стояка до нижньої поперечної балки, тоді як тильним його торцем жорстко з'єднано з переднім торцем верхньої частини стійки стояка, а задній кронштейн своїм переднім торцем жорстко з'єднано із тильним торцем верхньої частини стійки стояка, тоді як тильним його торцем жорстко 2 (19) 1 3 84967 4 лення стояка відповідно або до нижньої, або до верхньої, або одночасно до нижньої та верхньої поперечних балок у вигляді двох жорстко з'єднаних між собою взаємно перпендикулярних горизонтальної та вертикальної пластин, ширина кожної з яких рівна ширині пластини кріплення стояка, з двома отворами в кожній з них, при цьому горизонтальні пластини перехідних кронштейнів стичні нижнім горизонтальним площинам поперечних балок, а вертикальні пластини перехідних кронштейнів стичні пластинам кріплення стояка до відповідної поперечної балки, причому осі отворів у вертикальних пластинах перехідних кронштейнів розташовані в одній повздовжній площині. 8. Стояк знаряддя для обробки ґрунту за п. 1, який відрізняє ться тим, що між пластинами кріплення кожного стояка і відповідною балкою введено прокладки регулювання повздовжнього положення стояка. 9. Стояк знаряддя для обробки ґрунту за п. 2, який відрізняє ться тим, що в кожній пластині кріплення стояків виконано по два продовгува ті отвори. 10. Стояк знаряддя для обробки ґрунту за п. 7, який відрізняється тим, що до вертикальної та горизонтальної пластин перехідного кронштейну жорстко приєднано ребро жорсткості з виконаними в ньому пазами, при цьому середини цих пазів співпадають з осями отворів у горизонтальній та вертикальній пластинах. 11. Стояк знаряддя для обробки ґрунту за п. 7, який відрізняється тим, що на горизонтальній пластині перехідного кронштейну виконано один додатковий отвір до двох його основних отворів, вісь якого розташована в одній повздовжній площині з осями двох основних отворів, а на вертикальній пластині перехідного кронштейну виконано два продовгувати х отвори. 12. Стояк знаряддя для обробки ґрунту за п. 7, який відрізняється тим, що між стержнем болта та циліндричною поверхнею продовгува того отвору вертикальної пластини перехідного кронштейну при циліндричних отворах в пластині кріплення стояка введено фіксатори вертикального положення стояка. Винахід стосується сільськогосподарського виробництва, зокрема знарядь для обробки грунту. Відомий стояк знаряддя для обробки ґрунту у вигляді двоопорної конструкції, яка обхоплює знизу вісь роторних робочих органів, з розміщеними на ній в нижній частині сепаруючими решітками та робочими органами, а у верхній її частині розміщені фланці її кріплення до нижньої та верхньої поперечних балок у вигляді двох взаємно перпендикулярних пластин, ширина яких значно більша відстані між площинами обертання сусідніх бокових сторін рядом розташованих ножів сусідніх фланців кріплення на роторному робочому органу, між якими розміщено цей стояк [1]. Недоліком такого стояка знаряддя для обробки ґрунту є неможливість його зняття або приєднання до рами знаряддя для обробки ґрунту без попереднього зняття роторного робочого органу, його великі габарити та надмірна маса при конструктивній ускладненості, заниженій технологічності конструкції та низькій технологічності складання із-за розміщення осей з'єднуючи х елементів кронштейнів кріплення стояків робочих органів в різних його повздовжніх площинах. Найбільш близьким за технічною суттю до об'єкту, що заявляється, є стояк знаряддя для обробки ґрунту, який включає нижню частину стійки, з розташованими попереду неї робочими органами у ви гляді долота та лемешів і сепаруючими решітками з її тилу, та верхню частину стійки з жорстко приєднаними до неї пластинами з хомутами кріплення стояка до верхньої та нижньої поперечних балок знаряддя для обробки ґрунту, які розташовані по один бік як стояка, так і вісі роторного робочого органу [2]. Таке конструктивне рішення дозволяє проводити безпосереднє приєднання стояка до рами та його зняття (без виконання додаткових робіт пов'язаних із скпаданням зніманням роторного робочого органу) і тим самим підвищити те хнологічність проведення цих робіт. До недоліків такого стояка знаряддя відноситься розміщення його по один бік від обох поперечних балок, великі габарити та маса стояків при конструктивній ускладненості, заниженій технологічності конструкції та низькій технологічності складання із-за розміщення осей з'єднуючих елементів кронштейнів кріплення стояків робочих органів в різних його повздовжніх площинах. Підставою винаходу є задача підвищення габаритно-масових показників при конструктивній спрощеності, підвищенні технологічності конструкції та спрощенні технологічності складання як стояка, так і знаряддя для обробки ґрунту в цілому, розміщенні осей з'єднуючих елементів кронштейнів кріплення стояків робочих органів в одній його повздовжній площині. Поставлена задача вирішується тим, що до переднього та тильного торців верхньої частини стійки кожного стояка жорстко приєднано по одній пластині його кріплення відповідно до нижньої та верхньої поперечних балок знаряддя для обробки ґрунту, розміщених по обидва боки від стояків, а осі двох отворів обох пластин кріплення стояка розміщені в одній його повздовжній площині, при цьому ширина цих пластин кріплення стояка до відповідної поперечної балки і ширина стійки стояка менші відстані між площинами обертання сусідніх бокових сторін рядом розташованих ножів сусідніх фланців кріплення на роторному робочому органу, між якими розміщено цей стояк; що між пластинами кріплення і відповідним переднім та тильним торцями верхньої частини стійки стояка жорстко приєднано відповідно передній та задній кронштейни у вигляді жорсткого з'єднання двох бічних та однієї верхньої плит з утворенням поперечного розрізу Π - образного профілю, при цьому передній кронштейн своїм переднім торцем жорстко з'єднано з пластиною кріплення стояка до ниж 5 84967 ньої поперечної балки, тоді як тильним його торцем жорстко з'єднано з переднім торцем верхньої частини стійки стояка, а задній кронштейн своїм переднім торцем жорстко з'єднано із тильним торцем верхньої частини стійки стояка, тоді як тильним його торцем жорстко з'єднано з пластиною кріплення стояка до верхньої поперечної балки; що по його висоті в проміжку між кріпленням стояка до поперечних балок та площиною приєднання сепаруючих решіток до стійки стояка зовнішній та внутрішній контури поперечного перетину стійки виконано у вигляді шестикутників з подовженими бічними сторонами та з гострим кутом між двома останніми парами його сторін, при цьому з віддаленням від площини приєднання стійки стояка до сепаруючих решіток довжини бічних сторін шестикутників зовнішнього та внутрішнього контурів поперечного перетину стійки збільшуються при незмінності величини гострих кутів між двома останніми парами його сторін; що по його висоті в проміжку між кріпленням стояка до поперечних балок та площиною приєднання сепаруючих решіток до стійки стояка зовнішній та внутрішній контури поперечного перетину стійки стояка виконано у вигляді ромбів із закругленням тупих кутів, при цьому з віддаленням від площини приєднання стійки стояка до сепаруючих решіток довжина сторін збільшується, а величина гострих кутів зменшується при незмінності ширини стояка; що по його висоті в проміжку між кріпленням стояка до поперечних балок та площиною приєднання сепаруючи х решіток до стійки стояка зовнішній та внутрішній контури поперечного перетину стійки стояка виконано у вигляді концентричних двох пар дуг, центри яких розміщені на однаковій відстані від повздовжньої площини симетрії стояка, а з обох боків в середину кожної пари дуг поперечного перетину введено плоску вставку, при цьому по висоті стійки стояка вставка виконана трикутної форми з вершиною в місці з'єднання площини приєднання стійки стояка до сепаруючих решіток; що кожний із хомутів кріплення стояків виконано у вигляді пластини з двома отворами та двох болтів з гайками, при цьому вставлені у відповідні отвори пластини кріплення стояків ці болти разом із пластиною з двома отворами охоплюють відповідну поперечну балку; що на кожний стояк введено по одному або по два перехідні кронштейни кріплення стояка відповідно або до нижньої, або до верхньої, або одночасно до нижньої та верхньої поперечних балок у вигляді двох жорстко з'єднаних між собою взаємно перпендикулярних горизонтальної та вертикальної пластин, ширина кожної з яких рівна ширині пластини кріплення стояка, з двома отворами в кожній з них, при цьому горизонтальні пластини перехідних кронштейнів стичні нижнім горизонтальним площинам поперечних балок, а вертикальні пластини перехідних кронштейнів стичні пластинам кріплення стояка до відповідної поперечної балки, причому осі отворів у вертикальних пластинах перехідних кронштейнів розташовані в одній повздовжній площині; що між пластинами кріплення кожного стояка і відповідною балкою введено прокладки регулювання повздовжнього положення стояка; що в кожній плас 6 тині кріплення стояків виконано по два продовгуваті отвори; що до вертикальної та горизонтальної пластин перехідного кронштейну жорстко приєднано ребро жорсткості з виконаними в ньому пазами, при цьому середини цих пазів співпадають з осями отворів у горизонтальній та вертикальній пластинах; що на горизонтальній пластині перехідного кронштейну виконано один додатковий отвір до двох його основних отворів, вісь якого розташована в одній повздовжній площині з осями двох основних отворів, а на вертикальній пластині перехідного кронштейну виконано два продовгувати х отвори; що між стержнем болта та циліндричною поверхнею продовгува того отвору вертикальної пластини перехідного кронштейну при циліндричних отворах в пластині кріплення стояка введено фіксатори вертикального положення стояка. Здійснення стояка знаряддя для обробки ґрунту з розміщенням осей отворів кріплення стояків з робочими органами в одній повздовжній площині дозволяє не тільки підвищити габаритно-масові показники, але й спростити конструкцію стояка настільки, що в місці його кріплення до рами зменшується ширина до величини меншої відстані між площинами обертання сусідніх сторін рядом розташованих ножів роторного робочого органу, між якими розміщено стояк, надаючи цим самим великі можливості для проведення агрегатного способу як складання знаряддя для обробки ґрунту в цілому, так і його ремонті та технічному обслуговуванні. Вказані відмінності дозволяють по-новому відноситись до можливостей стояка знаряддя для обробки ґрунту. Заявнику невідомі приклади виготовлення стояка знаряддя для обробки ґрунту з такими конструктивними та технологічними вирішеннями. Створення такого стояка знаряддя для обробки ґрунту стало можливим завдяки використанню в основі винаходу конструктивних особливостей, що виявили автори. Винахід ілюструється кресленнями, на яких відображено: Фіг.1 - схема розміщення стояка знаряддя для обробки ґрунту між верхньою та нижньою поперечними балками їх кріплення (вигляд збоку); Фіг.2 - схема розміщення стійки стояка між площинами обертання сусідніх сторін рядом розташованих ножів сусідніх фланців роторного робочого органу (вигляд спереду); Фіг.3 - схема розміщення переднього та заднього П-образних кронштейнів на стійці стояка; Фіг.4 - схема стійки, у якої конфігурація поперечного перетину виконана у вигляді шестикутників із подовженими бічними сторонами (об'ємне зображення); Фіг.5 - схема стійки, у якої конфігурація поперечного перетину виконана у вигляді ромбів (вигляд збоку); Фіг.6 - схема стійки, у якої конфігурація поперечного перетину виконана у вигляді концентричних дво х пар дуг (вигляд збоку); Фіг.7 - схема кріплення стояка хомутом у вигляді пластини з двома отворами та двох болтів; 7 84967 Фіг.8 - схема одночасного розміщення перехідних кронштейнів стояка на нижній та верхній поперечних балках; Фіг.9 - схема розміщення прокладок регулювання положення стояка з його робочими органами та сепаруючими решітками; Фіг.10 - схема розміщення продовгувати х отворів на пластинах стійки стояка; Фіг.11 - схема розміщення ребра жорсткості на перехідному кронштейні; Фіг.12 - схема розміщення додаткового отвору на горизонтальній плиті перехідного кронштейну; Фіг.13 - схема розміщення фігурної шпонки у вигляді круглої шайби; Фіг.14 - схема розміщення фігурної шпонки у вигляді восьмикутної шайби з подовженими двома паралельними сторонами. Стояк знаряддя для обробки ґрунту включає нижню частину 1 стійки 2, з розташованими попереду неї робочими органами у вигляді долота 3 та лемешів 4 і сепаруючими решітками 5 з її тилу, та верхню частин у 6 стійки 2 з жорстко приєднаними до неї пластинами 7 та 8. До переднього торцю верхньої частини 6 стійки 2 стояка жорстко приєднано пластину 8 його кріплення до нижньої поперечної балки 9, а до тильного торцю верхньої частини 6 стійки 2 жорстко приєднано пластину 7 його кріплення до верхньої поперечної балки 10. Нижня 9 та верхня 10 поперечні балки розташовані по обидва боки від стійки 2 стояка. В кожній із пластин 7 та 8 виконано по два отвори 11 та 12 для розміщення в них відповідно 13 та 14 хомутів кріплення. Хомути 13 та 14 кріплення стояка разом із пластинами 7 та 8 охоплюють відповідно верхню 10 та нижню 9 поперечні балки знаряддя для обробки ґрунту. Осі отворів 11 та 12 обох пластин 7 та 8 кріплення стояка розміщені в одній його повздовжній площині. При цьому ширина а цих пластин 7 та 8 кріплення стояків до відповідних поперечних балок 10 та 9 і ширина b стійки 2 стояка менші відстані с між площинами обертання сусідніх бокових сторін ножів 15 та 16 сусідніх рядом розташованих фланців 17 та 18, на яких вони закріплені та між якими розміщено цей стояк по своїй ширині, роторного робочого органу 19. Для спрощення конструкції стояка знаряддя для обробки ґрунту, як показано на Фіг.3, між відповідними пластинами 8 та 7 кріплення стояка і відповідними переднім та тильним торцями верхньої частини 6 стійки 2 стояка жорстко приєднано відповідно передній 20 та задній 21 кронштейни у вигляді жорсткого з'єднання двох бічних 22 та 23 плит, які розташовані в поздовжньо-вертикальній площині, та однієї верхньої плити 24, яка розташована горизонтально, з утворенням поперечного розрізу Π - образного профілю. При цьому передній кронштейн 20 своїм переднім торцем жорстко з'єднано з пластиною 8 кріплення стояка до нижньої поперечної балки 9, тоді як його тильний торець жорстко з'єднано з переднім торцем стійки 2 верхньої частини 6 стояка. Задній кронштейн 21 своїм переднім торцем жорстко з'єднано із тильним торцем верхньої частини 6 стійки 2 стояка, тоді як його тильний торець жорстко з'єднано з 8 пластиною 7 кріплення стояка до верхньої поперечної балки 10. Для зменшення опору переміщення ґрунту, яке створюється при обгинанні піднятим лемешами 4 шаром ґрунту нижньої частини 1 стійки 2 стояка знаряддя для обробки ґрунту в проміжку між кріпленням стояка до поперечних балок 9 та 10 і площиною приєднання сепаруючих решіток 5 до нижньої частини 1 стійки 2 стояка зовнішній 25 та внутрішній 26 контури поперечного перетину стійки виконано у вигляді шестикутників з подовженими бічними сторонами та з гострим кутом між двома останніми парами його сторін. Із віддаленням від площини приєднання стійки 2 стояка до сепаруючи х решіток довжини бічних сторін шестикутників зовнішнього 25 та внутрішнього 26 контурів поперечного перетину стійки 2 збільшуються при незмінності величини гострих кутів між двома останніми парами його сторін та відстані між однойменними сторонами шестикутників. Для спрощення технологічного процесу виготовлення стійки 2 стояка зовнішній та внутрішній контури поперечного перетину стійки стояка виконуються у ви гляді ромбів 27 та 28, довжини сторін яких збільшуються, а величини гострих кутів зменшуються з віддаленням від площини приєднання стійки 2 стояка до сепаруючих решіток 5, із закругленням тупих кутів, як показано на Фіг.5, або у вигляді концентричних двох пар дуг 29 та 30, центри яких розміщені на однаковій відстані від повздовжньої площини симетрії стояка, а з обох боків в середину кожної пари дуг поперечного перетину введено по плоскій вставці 31, яка по висоті стійки 2 стояка виконана трикутної форми зі збільшенням ширини по мірі віддалення від площини приєднання стійки 2 стояка до сепаруючих решіток 5, як показано на Фіг.6. Величина ширини b стійки 2 при цьому не змінюється по всій її висоті. Для спрощення конструкції хомутів кріплення стояків їх виконано у вигляді пластини 32 з двома отворами 33 і 34 та двох болтів 35 з гайками. При цьому вставлені у відповідні отвори 33 та 34 пластини 32 кріплення стояків ці болти 35 разом із пластиною 32 охоплюють відповідну поперечну балку 9 чи 10, як показано на Фіг.7. Для зменшення габаритних розмірів в тому числі і по висоті та довжині стояка знаряддя для обробки ґрунту на кожний стояк в залежності від вибраної конструкції його рами вводиться один, або два перехідні кронштейни 36 кріплення стояка відповідно: або до нижньої 9, або до верхньої 10, або одночасно до нижньої 9 та верхньої 10 поперечних балок. Найпростішою конструкцією виконання перехідного кронштейну 36 є кронштейн у вигляді двох жорстко з'єднаних між собою взаємно перпендикулярних горизонтальної 37 та вертикальної 38 пластин з двома отворами 39 в кожній з них. Горизонтальна пластина 37 перехідного кронштейну 36 стична нижній горизонтальній площині відповідної поперечної балки 9 чи 10, а вертикальна пластина 38 перехідного кронштейну 36 стична пластині 7 чи 8 кріплення стояка до відповідної поперечної балки. Ширина горизонтальної 37 та вертикальної пластин 38 рівні ширині пластин 7 та 8 кріплення стояка. При цьому осі отворів 9 84967 39 у вертикальних 38 пластинах перехідних кронштейнів 36 розташовані в одній повздовжній площині стояка, як показано на Фіг.8. Така конструкція перехідних кронштейнів 36 стояків дозволяє значно наблизити нижню поперечну балку 9 до осі роторного робочого органу знаряддя для обробки ґрунту і цим самим збільшити кут попередньої взаємодії ножів 15 та 16 роторного робочого органу 19, при якому роторний робочий орган 19 виконує функції подібні функціям мотовила зернозбирального комбайну. Для регулювання повздовжнього положення стояка між пластинами 7 та 8 кріплення кожного стояка і відповідною балкою 9 та 10 введено прокладки 40 регулювання повздовжнього положення стояка, як показано на Фіг.9. Для регулювання положення стояка по висоті в пластинах 7 та 8 кріплення стояків виконано по два продовгуваті отвори 41. Для підвищення жорсткості перехідних кронштейнів 36 до вертикальної 38 та горизонтальної 37 пластин перехідного кронштейну 36 жорстко приєднано ребро 42 жорсткості з виконаними в ньому пазами 43. Середини цих пазів 43 співпадають з осями отворів 39 у вертикальній 38 пластині, як показано на Фіг.11. При наявності різних по класу агрегатування транспортних засобів (тракторів) для підвищення коефіцієнта уніфікації стояків різних по класу знарядь для обробітку ґрунту, у яких поперечні балки 9 та 10 мають різні розміри поперечного перетину, на горизонтальній пластині 37 кожного перехідного кронштейну 36 виконано додатковий отвір 44 (третій до основних двох отворів 39), вісь якого розташована в одній повздовжній площині з осями основних отворів 39 перехідного кронштейну 36. При цьому на вертикальній пластині 38 виконано два продовгувати х отвори 45, як показано на Фіг.12. Для підвищення надійності фіксації положення перехідного кронштейну 36 відносно пластини 7 або 8 кріплення стояка між стержнем болта 46 та циліндричною поверхнею продовгуватого отвору 45 вертикальної пластини 38 перехідного кронштейна 36 при циліндричних отворах в пластинах кріплення 7 або 8 стійки 2 стояка введено фіксатори вертикального положення стояка, розміри яких попередньо визначаються. При цьому при відстані між стержнем болта 46 та циліндричною поверхнею продовгуватого о твору 45 перехідного кронштейну 36 меншій ширини продовгуватого отвору 45 вживається фіксатор вертикального положення стояка у вигляді циліндричної шайби 47, як показано на Фіг.13, а при більшій - у вигляді восьмикутної призми 48 з подовженими двома паралельними сторонами, як показано на Фіг.14. Перед проведенням обробки грунту необхідно налаштувати стояк знаряддя для обробки ґрунту на певний режим роботи в залежності від якості та величини забрудненості бур'янами поля, виду сільськогосподарської культури, під яку проводиться обробка ґрунту, фізичних властивостей самого ґрунту та агроте хнічних вимог. Для цього з допомогою прокладок 40 регулювання повздовжнього положення стояка розмішують його так, щоб 10 були відсутні зазори між пластинами 7 та 8 і відповідними бічними поверхнями нижньої 9 та верхньої 10 поперечних балок, а повздовжня площина симетрії стояка була перпендикулярною цим поперечним балкам 9 та 10. Таке положення стояка фіксується хомутами 13 та 14, повздовжня площина симетрії яких із-за розташування отворів 11 та 12 пластин 7 та 8 кріплення в одній повздовжній площині співпадає з цією площиною. А так як ширина а цих пластин 7 та 8 кріплення стояків і ширина b стійки 2 стояка менші відстані с між площинами обертання сусідніх бокових сторін рядом розташованих ножів 15 та 16 сусідніх фланців 17 та 18, на яких вони закріплені, роторного робочого органу 19, між якими розміщено цей стояк по своїй ширині, то і величина ширини стояка разом із хомутами 13 та 14 не буде перевищувати цієї відстані с Таке конструктивне рішення елементів стояка дає можливість розміщення нижньої поперечної балки 9 на значно меншій відстані від вертикальної площини симетрії роторного робочого органу 19, що призводить не тільки до зменшення габаритно-масових показників, але й до зменшення за рахунок розміщення хомутів 13 та 14 по різні боки стояка величини зусиль, що передаються на них від лемешів 4 та спрощення процесу складально-розкладальних робіт при технічному обслуговуванні та ремонті. Раціональність вибору форми поперечного перетину стояка в свою чергу зменшує зусилля на проходження нижньою частиною 1 стійки 2 стояка піднятого лемешами 4 шару ґр унту без створення при цьому ґрунтови х ядер. Таким чином, за рахунок використання стояка з розміщенням його по обидва боки від поперечних балок знаряддя для обробки ґрунту при розташуванні отворів його кріплення в одній повздовжній площині дозволяє не тільки підвищити коефіцієнт уніфікації стояків різних по класу знарядь для обробітку ґрунту, покращити габаритномасові показники та спростити конструкцію в цілому, але й за рахунок збільшення кута попередньої взаємодії ножів роторного робочого органу з підрізаним лемешами 4 шару ґрунту, яке забезпечує йому функцію мотовила зернозбирального комбайну, надати нової додаткової функції роторному робочому органу. Така функція роторного робочого органу призводить до значно якіснішого проведення обробітку ґрунту при усуненні можливості створення в процесі експлуатації перед стояками ґрунтови х ядер, до підвищення ефективності його використання та до спрощення технічного обслуговування та ремонту. Бібліографічний список: 1. Патент України № 49940. Знаряддя для обробітку ґрунту. Автори: Нечуйвітер Л.І., Тернюк М.Е., Боженар В.Я., Ситник CB., Нечуйвітер В.Л., Пащенко В.Ф., Дмитрук І.А., Кирчатий В.І. Опубл. 15.10.2002. Бюл. №10. 2. Патент України №62006.Знаряддя для обробітку ґрунту. Автори: Нечуйвітер Л.І., Кирилов В.Д., Нечуйві тер В.Л., Кирилов О.Д. Опубл. 15.12.2003. Бюл. №12. 11 84967 12 13 84967 14 15 84967 16 17 Комп’ютерна в ерстка Л. Купенко 84967 Підписне 18 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
