Взуття з повітропроникними та водонепроникними підошвою і верхом (варіанти) та спосіб виготовлення повітропроникної та водонепроникної підошви (варіанти)

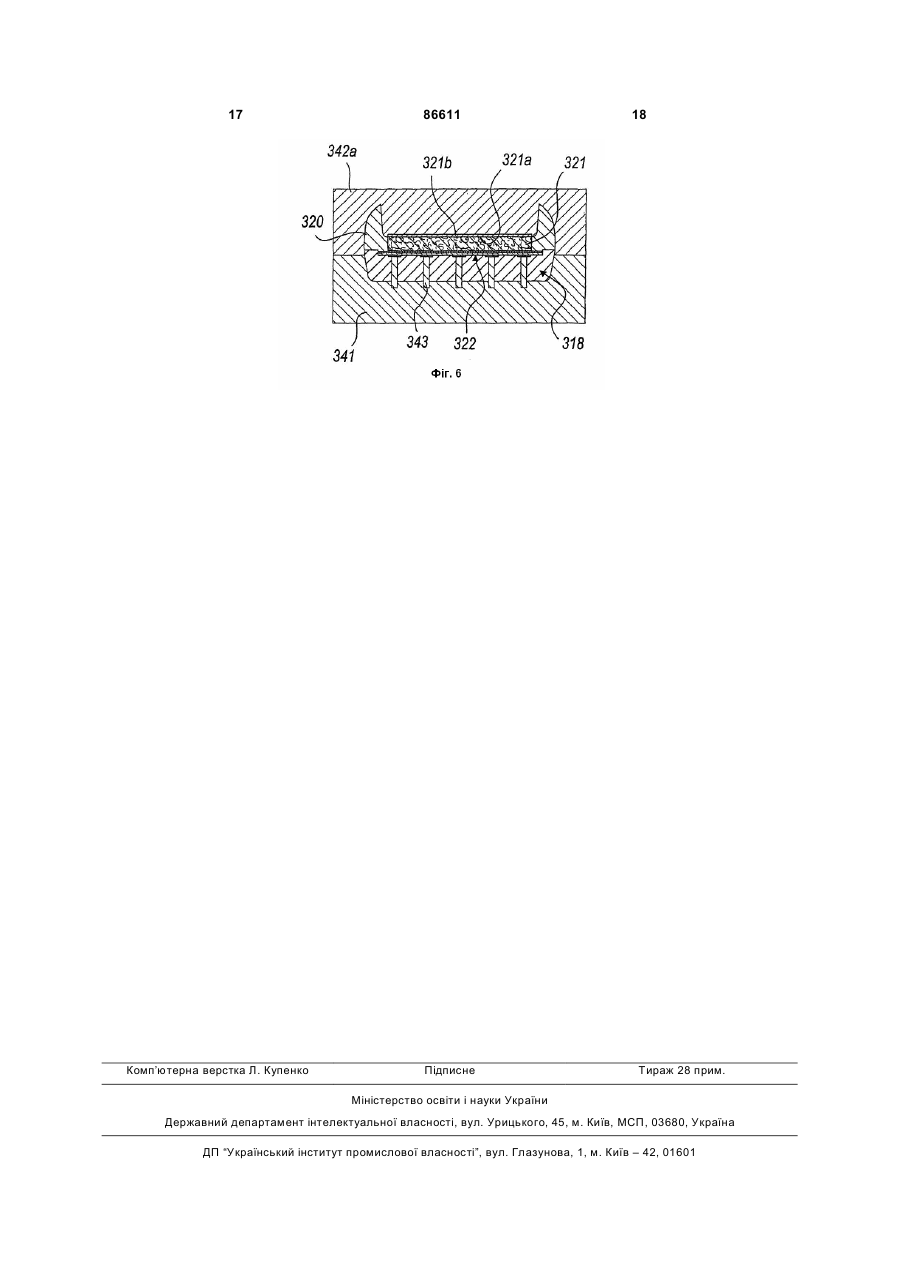

1. Взуття (10, 100) з повітропроникними та водонепроникними підошвою і верхом, що включає в себе повітропроникну та водонепроникну підошву (11, 111) і складену заготовку (12, 112), яка приєднана до згаданої підошви (11, 111) у верхній її частині та яка включає в себе: - зовнішній повітропроникний верх (13, 113), внутрішню підкладку (14, 114), а також повітропроникну та водонепроникну мембрану (15, 115) між ними, - принаймні частково перфоровану або повітропроникну устілку (16, 116), яка з'єднана принаймні зі згаданим верхом (13, 113) і згаданою повітропроникною та водонепроникною мембраною (15, 115), при цьому згадана повітропроникна та водонепроникна підошва (11, 111) принаймні частково наформована на згадану складену заготовку (12, 112), яке відрізняється тим, що згаданий верх (13, 113) має канали (26, 126) у напрямку згаданої повітропроникної та водонепроникної мембрани (15, 115) для введення полімерного матеріалу під час наформовування згаданої підошви (11, 111), причому згадані канали (26, 126) розташовані по суті у зоні з'єднання (17, 117) згаданого верху (13, 113), згаданої повітропроникної та водонепроникної мембрани (15, 115), а згадана підошва (11, 111) герметично приєднана вздовж периметра до зга 2 (19) 1 3 наскрізних отворів (127), які передбачені у тій частині (113а) згаданого верху, яка загнута під згадану устілку (116). 5. Взуття (100) за п. 4, яке відрізняється тим, що згадані нижні краї (128) стикаються з повітропроникним елементом (121) згаданої підошви (111), і згадані нижні краї (128) практично фіксуються у вигляді тришарової конструкції між згаданою перфорованою устілкою (116) та згаданою облямівкою (120). 6. Взуття (10, 100) за одним із попередніх пунктів, яке відрізняється тим, що периферійна зона (24) згаданого повітропроникного та водонепроникного елемента (22, 122) мембрани є розміщеною у вигляді тришарової конструкції між згаданою облямівкою (20, 120) та згаданим нижнім шаром (18, 118). 7. Взуття (200) з повітропроникними та водонепроникними підошвою та верхом, що включає в себе повітропроникну та водонепроникну підошву (211) і складену заготовку (212), яка приєднана до згаданої підошви (211) у її верхній частині і яка включає в себе: - зовнішній повітропроникний верх (213), внутрішню підкладку (214), а також повітропроникну та водонепроникну мембрану (215) між ними, - принаймні частково перфоровану або повітропроникну устілку (216), яка з'єднана принаймні зі згаданою повітропроникною та водонепроникною мембраною (215), яке відрізняється тим, що включає в себе водонепроникну вставку (227), принаймні частково перфоровану або повітропроникну у зоні згаданої підошви (211), призначену для проникнення пари, і згадана вставка (227) з'єднана у нижній частині зі згаданою устілкою (216) та має периферійний край (230), що повністю перекриває зону (217) з'єднання між згаданою устілкою (216) та згаданою повітропроникною та водонепроникною мембраною (215) таким чином, що утворюється ущільнення вздовж периметра, згаданий верх (213) приклеєний до згаданої вставки (227), а згадана повітропроникна та водонепроникна підошва (211) герметично з'єднана зі згаданою складеною заготовкою (212) тільки в зоні згаданого верху (213) та у відкритій частині - за її наявності - згаданої вставки (227), без з'єднання з рештою, тобто центральною частиною, що відповідає зоні, призначеній для проникнення пари. 8. Взуття (200) за п. 7, яке відрізняється тим, що згадана устілка (216) з'єднана принаймні зі згаданою повітропроникною та водонепроникною мембраною (215) у згаданій зоні (217) з'єднання за допомогою зшивного шва (217а) типу "strobel", а згаданий периферійний край (230) має бічні стінки (230а) згаданої вставки (227), які піднімаються за межі зони згаданого зшивного шва (217а), повністю прилипаючи до згаданої повітропроникної та водонепроникної мембрани (215) та утворюючи згадане периферійне ущільнення, причому згада 86611 4 ний верх (213) прилипає до згаданої вставки (227) та має нижній край (228), загнутий та приклеєний знизу згаданої вставки (227). 9. Взуття (200) за п. 8, яке відрізняється тим, що згадана вставка (227) виконана шляхом безпосереднього наформування на згадану складену заготовку (212), зокрема, на згадану повітропроникну та водонепроникну мембрану (215). 10. Взуття (200) за п. 9, яке відрізняється тим, що згадана вставка (227) виконана окремо та герметично з'єднана зі згаданою складеною заготовкою (212) шляхом приклеювання. 11. Спосіб виготовлення повітропроникної та водонепроникної підошви, що включає: - виливання під тиском щонайменше одного перфорованого нижнього шару (318) підошви, - розміщення повітропроникного та водонепроникного елемента (322) мембрани всередині форми на згаданому щонайменше одному перфорованому нижньому шарі (318), - розміщення щонайменше одного повітропроникного елемента (321) на верхній поверхні згаданого повітропроникного та водонепроникного елемента (322) мембрани, - покривання клейкою плівкою (321b) тієї поверхні (321а) згаданого щонайменше одного повітропроникного елемента (321), яка знаходиться з протилежного боку від згаданого повітропроникного та водонепроникного елемента (322) мембрани, - наформування облямівки (320) вздовж периферії на згаданий щонайменше один перфорований нижній шар (318) із боків від згаданого щонайменше одного повітропроникного елемента (321), - видалення згаданої клейкої плівки (321b). 12. Спосіб виготовлення перфорованої частини повітропроникної та водонепроникної підошви, який включає подавання розплавленого полімерного матеріалу під тиском у форму (340), що включає в себе матрицю (341) форми та верхню закривальну частину (342) форми, причому згадана матриця форми має стрижнеподібні вставні елементи (343), які виступають у напрямку, в якому згадана форма відкривається, та розташовані у згаданій зоні підошви, що призначена для проникнення пари, а також має пластинчасті ущільнювальні елементи (345), розташовані з перекриванням зазору між верхньою поверхнею (344) згаданих стрижнеподібних вставних елементів (343) та згаданою верхньою закривальною частиною (342) форми. 13. Спосіб за п. 12, який відрізняється тим, що згадані пластинчасті ущільнювальні елементи (345) являють собою виготовлені з полімерного матеріалу пластини (346), які встановлюються на кожному з стрижнеподібних вставних елементів (343), причому згадані пластини (346) є ширшими, ніж відповідний згаданий стрижнеподібний вставний елемент (343). 5 Цей винахід має відношення до взуття з повітропроникними та водонепроникними підошвою і верхом. Добре відомо, що комфортність взуття залежить не тільки від правильності анатомічної відповідності, але також від відповідності виведення назовні водяної пари, що утворюється всередині взуття внаслідок потовиділення. Однак це проникнення водяної пари не повинно погіршувати водонепроникність взуття. Традиційно повітропроникним взуттям є взуття, де застосовані природні матеріали, такі як шкіра або аналогічні матеріали, які однак за умов дощу або негоди завдяки своїй проникності фактично не забезпечують доброї водонепроникності, а у дійсності скоріше активно поглинають воду. З цієї причини взуття з верхом, виготовленим зі шкіри (або подібного матеріалу), з'єднаного з підкладкою, що має пришиту або приклеєну до устілки повітропроникну та водонепроникну мембрану (наприклад, виготовлену з такого матеріалу, як Gore-Tex® або подібного), який застосовується вже на протязі кількох років. У виробництві такого взуття критичним моментом є приділення належної уваги до герметизації тих зон, де устілка та підкладка з'єднані з мембраною та підошвою для того, щоб запобігти навіть найменшому просочуванню води ззовні. Більшість поту стопи утворюється на межі між підошвою ноги та підошвою взуття, яка звичайно є виготовленою з полімерного матеріалу. У цьому випадку очевидно, що піт, який утворюється тут, не може випаровуватися і конденсується на підошовному елементі, на який спирається стопа. Тільки невелика частина поту випаровується через верх взуття. З цієї причини взуття з повітропроникними та водонепроникними підошвами піддають дослідженням вже впродовж багатьох років. Одне з таких рішень описане в документах US-5,044,096 та ЕР-0382904. Воно полягає у розділенні пластикової підошви на два шари з наскрізними отворами та у розміщенні між ними мембрани, що є непроникною для води та повітропроникною (наприклад, виготовленої з такого матеріалу, як Gore-Tex® або подібного) і герметично приєднана вздовж периметра до цих двох шарів таким чином, що виключає будь-які просочування води. Така підошва забезпечує відповідне проникнення пари, а також ефективний обмін тепла та водяної пари між середовищем всередині взуття та зовнішнім середовищем, в той самий час забезпечуючи необхідну непроникність у відношенні до зовнішньої вологи та води. Для забезпечення повної водонепроникності взуття можливо з'єднати описану водонепроникну та повітропроникну підошву з описаним водонепроникним та повітропроникним верхом. Операція надання водонепроникності зонам з'єднання устілки та підкладки з такою мембраною також є критичним моментом у виробництві взуття цього типу. 86611 6 Метою винаходу є створення взуття з підошвою та верхом, яке є повітропроникним та забезпечує повну водонепроникність. У межах цієї мети однією із задач цього винаходу є створення взуття з повітропроникними та водонепроникними підошвою і верхом, яке має просту у виготовленні конструкцію. Іншою задачею цього винаходу є створення взуття з повітропроникними та водонепроникними підошвою і верхом, виготовлення якого може бути зведено до безпосереднього виливання під тиском полімерного матеріалу. Іншою задачею цього винаходу є створення взуття з повітропроникними та водонепроникними підошвою і верхом, яке є міцним та носким. Іншою задачею цього винаходу є створення взуття з повітропроникними та водонепроникними підошвою і верхом, яке може бути виготовлено із застосуванням відомого обладнання та відомих технологічних процесів. Ця мета та згадані й інші задачі, що стануть більш очевидними далі, досягаються шляхом створення взуття з повітропроникними та водонепроникними підошвою і верхом, що включає в себе повітропроникну та водонепроникну підошву і з'єднану зі згаданою підошвою у верхній частині складену заготовку, що включає в себе: - зовнішній повітропроникний верх, внутрішню підкладку, а також повітропроникну та водонепроникну мембрану між ними, - принаймні частково перфоровану або повітропроникну устілку, яка є з'єднаною принаймні зі згаданим верхом та згаданою мембраною, при цьому згадана повітропроникна та водонепроникна підошва принаймні частково наформована на згадану складену заготовку, та згадане взуття відрізняється тим, що згаданий верх має канали у напрямку згаданої мембрани для введення полімерного матеріалу під час наформовування згаданої підошви, причому згадані канали розташовані по суті у зоні з'єднання згаданого верху та згаданої мембрани, а згадана підошва герметично приєднана вздовж периметра до згаданої складеної заготовки у згаданій зоні з'єднання. Відповідно до варіанта, якому віддається перевага, винахід охоплює взуття з повітропроникними та водонепроникними підошвою і верхом, що має повітропроникну та водонепроникну підошву і складену заготовку, яка приєднана до згаданої підошви у її верхній зоні та включає в себе: - зовнішній повітропроникний верх, внутрішню підкладку, а також повітропроникну та водонепроникну мембрану між ними, - принаймні частково перфоровану або повітропроникну устілку, яка з'єднана принаймні зі згаданою мембраною, причому згадане взуття відрізняється тим, що включає в себе водонепроникну вставку, принаймні частково перфоровану або повітропроникну у зоні згаданої підошви, призначену для проникнення пари, згадана вставка з'єднана у нижній частині зі згаданою устілкою та має зовнішній край, що повністю перекриває зону з'єднання між згаданою 7 устілкою та згаданою повітропроникною та водонепроникною мембраною, щоб забезпечити ущільнення вздовж периметра, згаданий верх приклеєний до згаданої вставки, а згадана повітропроникна та водонепроникна підошва герметично з'єднана зі згаданою складеною заготовкою тільки по згаданому верху та по відкритій частині - за її наявності - згаданої вставки, без з'єднання з рештою, тобто центральною частиною, що відповідає зоні, призначеній для проникнення пари. Також винахід включає спосіб виготовлення повітропроникної та водонепроникної підошви, який включає: - виливання під тиском щонайменше одного перфорованого нижнього шару підошви, - розміщення повітропроникного та водонепроникного елемента мембрани всередині форми на згаданому щонайменше одному перфорованому нижньому шарі, - розміщення щонайменше одного повітропроникного елемента на верхній поверхні згаданого повітропроникного та водонепроникного елемента мембрани, - покривання клейкою плівкою тієї поверхні згаданого щонайменше одного повітропроникного елемента, що знаходиться з протилежного боку від згаданого повітропроникного та водонепроникного елемента мембрани, - наформування облямівки вздовж периферії на згаданий щонайменше один перфорований нижній шар та з боків згаданого щонайменше одного повітропроникного елемента, - видалення згаданої клейкої плівки. Також винахід включає спосіб виготовлення перфорованої частини повітропроникної та водонепроникної підошви, який полягає у подаванні розплавленого полімерного матеріалу під тиском у форму, утворену матрицею форми та верхньою закривальною частиною форми, причому згадана матриця форми має стрижнеподібні вставні елементи, які виступають у напрямку, в якому згадана форма відкривається, та розташовані у тій зоні згаданої підошви, що призначена для проникнення пари, а пластинчасті ущільнювальні елементи розташовані з перекриванням зазору між верхньою поверхнею згаданих стрижнеподібних вставних елементів та згаданою верхньою закривальною частиною форми. Подальші характерні ознаки і переваги винаходу стануть більш очевидними з опису кількох варіантів його здійснення, яким віддають перевагу, але які не є виключними та єдино можливими, ілюстрованих у вигляді прикладів, які не обмежують обсягу винаходу, супровідними кресленнями, на яких: Фіг.1 являє собою поперечний розріз частини взуття з підошвою відповідно до першого варіанта здійснення цього винаходу; Фіг.2 являє собою вид у перспективі частини взуття, зображеної на Фіг.1; Фіг.3 являє собою поперечний розріз частини різновиду згаданого першого варіанта здійснення взуття у відповідності з цим винаходом; 86611 8 Фіг.4 являє собою поперечний розріз частини взуття за другим варіантом здійснення цього винаходу; Фіг.5 являє собою схематичне зображення у поперечному розрізі першої форми для виготовлення підошов для застосування у взутті за Фіг.4; Фіг.6 являє собою схематичне зображення у поперечному розрізі другої форми для виготовлення підошов для застосування у взутті за Фіг.4. Шляхи виконання винаходу На Фіг.1 та Фіг.2 перший варіант здійснення повітропроникного та водонепроникного взуття за цим винаходом в цілому позначений позицією 10. Взуття 10 включає в себе описану далі повітропроникну та водонепроникну підошву 11, а також з'єднану з нею у верхній частині складену заготовку 12, що включає в себе зовнішній повітропроникний верх 13, внутрішню підкладку 14, а також повітропроникну та водонепроникну мембрану 15 між ними, виготовлену, наприклад, із такого матеріалу, як Gore-Tex® або подібного. Складена заготовка 12 закрита знизу устілкою 16, яка у цьому варіанті здійснення є перфорованою або може бути виготовленою з повітропроникного матеріалу. Згадана устілка 16 з'єднана зі згаданим верхом 13, згаданою підкладкою 14 та згаданою мембраною 15 у спільній зоні 17 з'єднання, наприклад, за допомогою зшивного шва 17а типу "strobel", який як такий є відомим. У цьому варіанті здійснення повітропроникна та водонепроникна підошва 11 герметично приєднана по периферії або вздовж периметра до складеної заготовки 12 шляхом наформування її частини у спосіб, описаний далі. Підошва 11 включає в себе перфорований нижній шар 18, який утворює підметкову частину підошви, а також верхній шар 19. Згаданий верхній шар 19 включає в себе зовнішню розташовану по периферії або вздовж периметра облямівку 20, всередині контуру якої розміщений повітропроникний елемент 21. Згаданий повітропроникний елемент 21, зрозуміло, розташований по суті у тій частині устілки 16, що призначена для проникнення пари, та у перфорованій зоні підметкової частини підошви. Повітропроникний та водонепроникний елемент 22 мембрани, виготовлений, наприклад, із матеріалу Gore-Tex® або подібного, розташований між згаданим нижнім шаром 18 та верхнім шаром 19. Згаданий шар повітропроникної та водонепроникної мембрани 22 також включає в себе повітропроникний нижній захисний шар 23, який як такий є відомим. Згаданий повітропроникний та водонепроникний елемент 22 мембрани герметично приєднаний в своїй периферійній зоні 24 до складеної заготовки підошви 11. Цей повітропроникний та водонепроникний елемент мембрани 22 розташований в плоскій заглибині 25, утвореній на верхній поверхні нижнього шару 18. Зокрема, розташована по периферії зона 24 згаданого повітропроникного та водонепроникного 9 елемента 22 мембрани розміщена між облямівкою 20 та нижнім шаром 18. Спосіб виготовлення взуття 10 передбачає, наприклад, виготовлення нижнього шару 18 шляхом безпосереднього виливання під тиском у форму, подальше внесення елемента 22 мембрани у цю форму, а також розміщення повітропроникного елемента 21. Складена заготовка 12 встановлюється на останньому та вставляється у форму, приводячи устілку 16 у контакт із повітропроникним елементом 21. У цьому стані наформовується частина підошви 11, що відноситься до зовнішньої облямівки 20, розташованої по периферії. Верх 13 має канали 26 у напрямку повітропроникної та водонепроникної мембрани 15 для введення полімерного матеріалу під час наформування частини 11 підошви, що відноситься до зовнішньої облямівки 20. Згадані канали 26 розташовані по суті у зоні 17 з'єднання між верхом 13, підкладкою 14 та мембраною 15. У згаданій зоні 17 з'єднання підошва 11 герметично приєднана до складеної заготовки 12. Згадані канали 26 верху 13 фактично уможливлюють введення маси полімеру у рідкому стані (наприклад, поліуретану) під час наформовування зовнішньої облямівки 20, розташованої вздовж периметра, та досягнення цією масою поверхні мембрани 15, прилипання і закріплення її там, та утворення водонепроникного ущільнення. У цьому описаному варіанті здійснення згадані канали виконані, наприклад, шляхом утворення "внутрішньої хвилястості" 27 на нижньому краї 28 верху 13 таким чином, що зшивний шов 17а приєднує тільки вершини 28а згаданої "внутрішньої хвилястості" 27 до мембрани 15 та до устілки 16. У такий спосіб розплавлена маса полімеру проникає у згадану "внутрішню хвилястість" 27, повністю оточуючи зшивний шов 17а, проникаючи у отвори згаданого зшивного шва 17а та утворюючи з'єднання з мембраною 15. Слід особливо відзначити, що облямівка 20 повністю перекриває зшивний шов 17а. Різновид цього першого варіанта здійснення взуття, тут в цілому позначений позицією 100, показаний на Фіг.3. Цей різновид відрізняється від попередньо описаного варіанта здійснення тільки у зоні, тут позначеній позицією 117, для з'єднання верху 113, підкладки 114 і повітропроникної та водонепроникної мембрани 115 із перфорованою устілкою 116. У цьому випадку нижні краї підкладки 114, мембрани 115 та верху 113, в цілому позначені позицією 128, загнуті та приклеєні під перфорованою устілкою 116, стикаючись із повітропроникним елементом 121 підошви 111. Згадані нижні краї 128 практично зафіксовані у подобі тришарової конструкції між перфорованою устілкою 116 та облямівкою 120. У цьому різновиді також верх 113 має канали 126 у напрямку повітропроникної та водонепроникної мембрани 115 для введення полімерного матеріалу під час наформовування частини 111 пі 86611 10 дошви, що відноситься до зовнішньої облямівки 120. Згадані канали 126 також розташовані по суті у зоні 117 з'єднання між верхом 113, підкладкою 114 та мембраною 115. У згаданій зоні 117 з'єднання підошва 111 герметично приєднана до складеної заготовки 112. Згадані канали 126 виконані у вигляді наскрізних отворів 127, які передбачені у тій частині 113а верху, яка загнута під устілку 116. Подібно до попередньо описаної конструкції, згадані канали 126 верху 13 уможливлюють введення в них маси полімеру у рідкому стані (наприклад, поліуретану) під час наформовування зовнішньої облямівки 120, розташованої вздовж периметра, та досягнення цією масою поверхні мембрани 115, прилипання та закріплення на неї, та формування водонепроникної зони ущільнення. Фіг.4 ілюструє другий варіант здійснення взуття у відповідності з цим винаходом, в цілому позначений позицією 200. Згадане взуття 200 включає в себе повітропроникну та водонепроникну підошву 211, по суті подібну до описаної попередньо, а також з'єднану зі згаданою підошвою у верхній частині складену заготовку 212, що включає в себе зовнішній повітропроникний верх 213, внутрішню підкладку 214, а також повітропроникну та водонепроникну мембрану 215 між ними, виготовлену, наприклад, із такого матеріалу, як Gore-Tex® або подібного. Складена заготовка 212 закрита знизу устілкою 216, яка у цьому варіанті здійснення є перфорованою або може бути виготовленою з повітропроникного матеріалу. Згадана устілка 216 з'єднана зі згаданою підкладкою 214 та згаданою мембраною 215 у спільній зоні 217 з'єднання, наприклад, за допомогою зшивного шва 217а типу "strobel", який як такий є відомим. Взуття 200 також включає в себе водонепроникну вставку 227, з'єднану у нижній частині з устілкою 216 та розташовану між згаданою устілкою та підошвою 211. На практиці згадана водонепроникна вставка 227 включає в себе основу 229 устілки, краї 230 якої, розташовані вздовж периферії, повністю перекривають зону 217 з'єднання між устілкою 216 та повітропроникною та водонепроникною мембраною 215, так що у зоні 227а герметизації утворюється периферійне ущільнення. Зокрема, згаданий периферійний край 230 має бічні стінки 230а вставки 227, які піднімаються за межі зони зшивного шва 217а, повністю злипаючись з мембраною 215 та утворюючи згадане периферійне ущільнення. Верх 213 прилиплий до згаданої вставки 227, а її нижній край 228 загнутий та приклеєний безпосередньо під вставку 227. Згадана вставка 227 може бути виконаною шляхом безпосереднього наформування на складену заготовку (зокрема, на мембрану 215). У цьому випадку маса полімеру у рідкому стані оточує зшивний шов 217а так, як описано у попередніх випадках, або ж згадана вставка може бути попередньо наформованою або приклеєною, у 11 будь-якому випадку забезпечуючи герметизацію зони зшивного шва 217а. Згадана вставка 227 має відповідні отвори 231 (або, що рівноцінно, може бути повітропроникною) у зоні підошви 211, призначеній для проникнення. Очевидно, що вставка 227 принаймні може також бути перфорованою одиночною "макроперфорацією". Конструкція цього типу уможливлює виконання підошви 211 окремо та її подальше прикріплення шляхом, наприклад, приклеювання до складеної заготовки 212 із вставкою 227. Як альтернатива, можливе виконання взуття 200, описаного у попередньому прикладі, шляхом виконання частини підошви 211 за допомогою наформування на складену заготовку 212. Підошва 211 у цьому варіанті здійснення має по суті таку саму конструкцію, що й у попередньо описаних прикладах взуття. Спосіб виготовлення є, наприклад, таким: нижній шар 218 виконують шляхом безпосереднього виливання під тиском у форму. Потім у цю форму встановлюють елемент 222 мембрани та повітропроникний елемент 221. Складену заготовку 212 встановлюють на останньому та вставляють у форму, приводами вставку 227 у контакт із повітропроникним елементом 221. У цьому стані наформовують частину підошви 211, що відноситься до зовнішньої облямівки 220, розташованої по периферії. У будь-якому випадку підошву 211 герметично з'єднують зі складеною заготовкою 212 тільки по верху 213 та з прилягаючою частиною вставки 227 (тобто тією частиною, що не закрита загнутою частиною верху 213 та факультативно може не існувати), не зачіпаючи решти, тобто центральної частини, що відповідає зоні, призначеній для проникнення пари. Очевидно, що для виготовлення такої підошви 211, яку було описано та яка прикріплюється знизу складеної заготовки 212, наприклад, шляхом приклеювання, необхідно виконати певні вдосконалення для того, щоб протягом виконання операцій виливання під тиском запобігти вкриванню розплавленим полімером тих частин, що призначені для проникнення пари. Наприклад, з посиланням на Фіг.5 та Фіг.6, спосіб виготовлення повітропроникної та водонепроникної підошви полягає у нижченаведеному. Перфорований нижній шар 318 підошви, що відповідає, наприклад, підметковій частині підошви, виливають під тиском у форму 340, утворену матрицею 341 форми та верхньою закривальною частиною 342 форми. Маючи, наприклад, незмінну матрицю 341 форми, повітропроникний та водонепроникний елемент 322 мембрани встановлюють у форму на перфорований нижній шар 318. Потім повітропроникний елемент 321 встановлюють зверху згаданого повітропроникного та водонепроникного елемента 322 мембрани. Згаданий повітропроникний елемент 321 має клейку плівку 321b на поверхні 321а, яка знаходиться з протилежного боку від згаданого повітро 86611 12 проникного та водонепроникного елемента 322 мембрани. У цьому стані матрицю 341 форми закривають верхньою матрицею 342а форми та наформовують розплавлений полімер для виконання периферійної облямівки 320. Згадана периферійна облямівка 320 із боків оточує повітропроникний елемент 321. Форму 340 відкривають та видаляють клейку плівку 321b. Згадана клейка плівка уможливлює запобігання просочуванню розплавленого полімеру зверху повітропроникного елемента 321, а інакше полімер закриває його та обмежує повітропроникність. Подібним чином, для того, щоб запобігти просочуванню розплавленого полімеру у отвори для проникнення пари протягом виливання нижнього шару 318 підошви 311, у процесі виливання під тиском передбачені окремі вдосконалення. Матриця 341 форми має стрижнеподібні вставні елементи 343, які виступають у напрямку, в якому форма 340 відкривається, та розташовані у тій зоні підошви, що призначена для проникнення пари. Пластинчасті ущільнювальні елементи 345 розташовані з перекриванням між верхньою поверхнею 344 згаданих стрижнеподібних вставних елементів 343 та верхньою закривальною частиною 342 форми. Згадані пластинчасті ущільнювальні елементи 345 являють собою виготовлені із жорсткого полімерного матеріалу пластини 346, які встановлені на кожному зі стрижнеподібних вставних елементів 343. Зокрема, згадані пластини 346 є дещо ширшими, ніж відповідний стрижнеподібний вставний елемент 343. Згадані пластини 346, що утримуються затисненими на верхніх поверхнях 344 стрижнеподібних вставних елементів 343, протягом виконання операцій виливання під тиском запобігають просочуванню розплавленого полімеру понад верхніми поверхнями 344, а інакше полімер перекриває ці отвори для проникнення пари, що утворюються після виймання підошви 311 із форми. Практично встановлено, що поставлена головна мета та задачі цього винаходу були досягнуті. Зокрема, цей винахід пропонує взуття з повітропроникною підошвою та верхом, яке забезпечує повну водонепроникність, оскільки усі можливі зони просочування води між повітропроникною та водонепроникною підошвою і подібним чином повітропроникною та водонепроникною "складеною заготовкою верху" дійсно повністю герметизовані. Крім того, цей винахід пропонує взуття з повітропроникною підошвою та верхом, яке має просту у виготовленні конструкцію. Крім того, згадане взуття з повітропроникною підошвою та верхом може бути виготовленим із застосуванням безпосереднього виливання під тиском полімерного матеріалу. У цьому відношенні цей винахід переважно усунув, завдяки вдосконаленням у процесі виливання під тиском, недоліки, пов'язані із просочуванням розплавленого полімерного матеріалу у 13 зони, призначені для проникнення пари, таким чином забезпечуючи високий рівень повітропроникності. Таким чином, винахід дає можливість виконання численних модифікацій та різновидів, що не виходять за межі обсягу наведеної формули винаходу; крім того, усі його елементи можуть також бути заміненими іншими технічно еквівалентними елементами. На практиці матеріали, за умови що вони відповідають конкретному призначенню, а також розміри можуть бути будь-якими згідно з поставленими вимогами та рівнем техніки. 86611 14 Зміст патентної заявки Італії № PD2004A000014, за якою ця заявка претендує на використання пріоритету, включений до цього опису шляхом посилання. Там, де ознаки, вказані у формулі винаходу, супроводжуються номерами позицій, ці номери позицій включені з виключною метою збільшення зрозумілості формули винаходу, тобто такі номери позицій не мають ніякої обмежувальної дії щодо інтерпретації усіх елементів, позначених цими позиціями лише у вигляді прикладів. 15 86611 16 17 Комп’ютерна верстка Л. Купенко 86611 Підписне 18 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
