Ківш драглайна

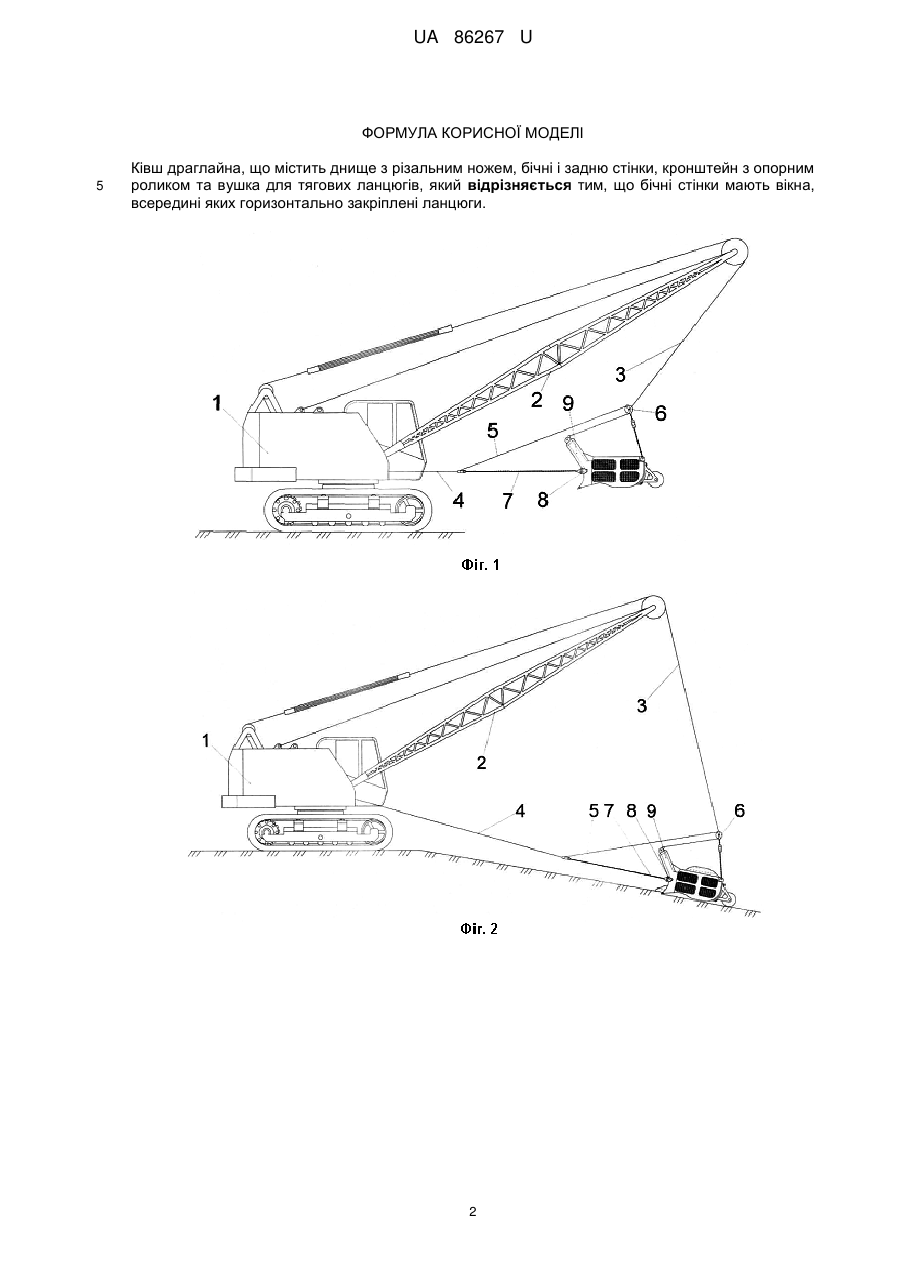

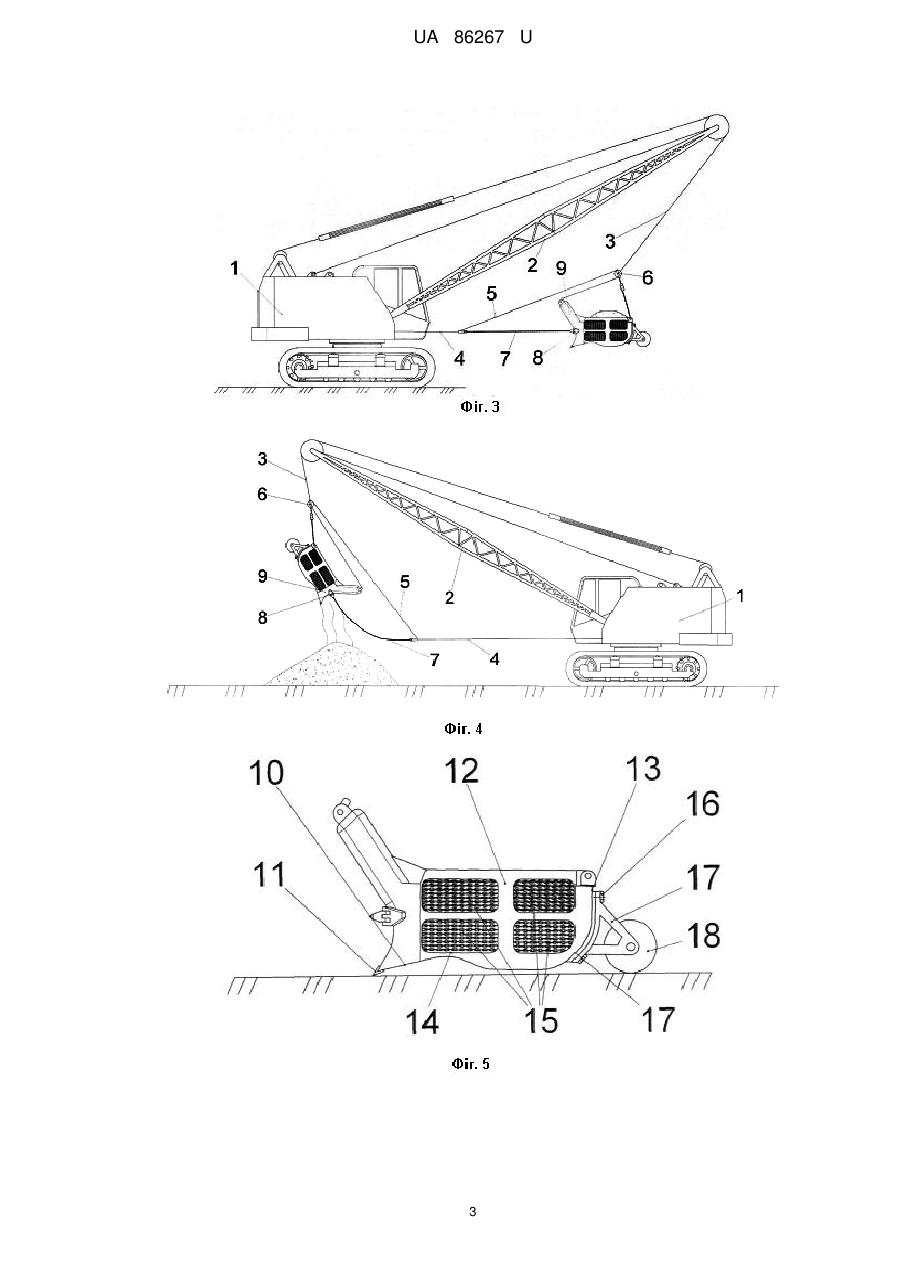

Реферат: Ківш драглайна містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів. Бічні стінки мають вікна, всередині яких горизонтально закріплені ланцюги. UA 86267 U (12) UA 86267 U UA 86267 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийних машин, детальніше - до екскаваторів з робочим обладнанням драглайн, і може використовуватися при розробці котлованів. Відома конструкція ковша екскаватора драглайна, який має днище з ріжучим ножем, бічні та задню стінки і вушка для тягових ланцюгів [1]. Недоліком конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найбільш близьким за технічним виконанням до пропонованого є ківш драглайна, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів [2]. Суттєвим недоліком відомої конструкції ковша є те, що, незважаючи на наявність ролика, який сприяє покращенню умов заповнення ковша ґрунтом, значна його частина залишається на бічних стінках. Це суттєво знижує об'єм ковша та ефективність використання ковша драглайна. Задача корисної моделі є вдосконалення робочого обладнання ковша драглайна, в якому наявність нових конструктивних елементів та особливостей їх з'єднання з існуючими забезпечує краще наповнення ковша драглайна і підвищує ефективність використання робочого обладнання в цілому. Поставлена задача вирішується тим, що ківш драглайна, який містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів, згідно з корисною моделлю, бічні стінки мають вікна, всередині яких горизонтально закріплені ланцюги. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Загальний вигляд екскаватора драглайна, вид збоку; Фіг. 2 - Копання ґрунту ковшем екскаватора драглайна, вид збоку; Фіг. 3 - Завантажений ґрунтом ківш екскаватора, вид збоку; Фіг. 4 - Розвантаження ковша драглайна; Фіг. 5 - Ківш драглайна, вид збоку. Екскаватор 1, що має стрілу 2, підйомний канат 3, тяговий канат 4, який з'єднаний розвантажувальним канатом 5, з блоком, що перекидає, 6 та тяговими ланцюгами 7, закріпленими у вушках 8 ковша 9 (Фіг. 1-2). Ківш драглайна 9 містить днище 10 з різальним ножем 11, бічні 12 та задню 13 стінки (Фіг. 3). У передній частині бічних стінок 12 встановлені вушка 8 для тягових ланцюгів 7 (Фіг. 4). Бічні стінки 12 мають вікна 14, всередині яких горизонтально закріплені ланцюги 15 (Фіг. 5). До задньої стінки 13 за допомогою болтового з'єднання 16 закріплений кронштейн 17 з опорним роликом 18. Ківш драглайна 9 працює наступним чином. Екскаватором 1 через стрілу 2, підйомний канат 3 та тяговий канат 4 з'єднаний через тягові ланцюги 7 і вушка 8, які розташовані на бічних стінках 12, що з'єднані з задньою стінкою 13, перемішується ківш драглайна 9 (Фіг. 1-5) по ґрунту. Ріжучий ніж 11 відділяє елементи ґрунту, які заповнюють його ємність. Опорний ролик 18, який закріплений за допомогою кронштейна 17 болтовим з'єднанням 16 до задньої стінки 13, ковзає по поверхні ґрунту та усуває тертя днища 10 по ґрунту, що знижує енерговитрати процесу розробки ґрунтів. Бічні стінки 12 мають вікна 14, всередині яких горизонтально закріплені ланцюги 15. В процесі руху ковша відбувається взаємний удар ланцюгів, що сприяє кращому відділенню ґрунту від бічних стінок ковша при розвантаженні ґрунту. Після заповнення ємності ковша 9 відбувається його підйом та переміщення до місця розвантаження за допомогою підйомного каната 4, розвантажувального каната 5 та блока 6, що перекидає. При розвантаженні ковша 9 ланцюги 15, які розташовані у вікнах 14 бічних стінок 12 взаємно вдаряються, що дозволяє уникнути налипання ґрунту та покращити розвантажувальну здатність при роботі на вологих ґрунтах. Таким чином, запропонована конструкція робочого обладнання драглайна дозволяє покращити розвантаження ковша, тим самим підвищити ефективність використання ковша драглайна на липких та вологих ґрунтах. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л. А. Хмара, С. В. Кравець, В. В. Ничке та ін.]. - Під заг. ред. проф. Л. А. Хмари та проф. С. В. Кравця. - Рівне - Дніпропетровськ - Харків. 2010. - 557 с. (Рис. 11.14, стор. 220) - аналог. 2. Деклараційний патент № 38545, Бюл. № 4, 2001 - найближчий аналог. 1 UA 86267 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ківш драглайна, що містить днище з різальним ножем, бічні і задню стінки, кронштейн з опорним роликом та вушка для тягових ланцюгів, який відрізняється тим, що бічні стінки мають вікна, всередині яких горизонтально закріплені ланцюги. 2 UA 86267 U 3 UA 86267 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
