Ківш драглайна

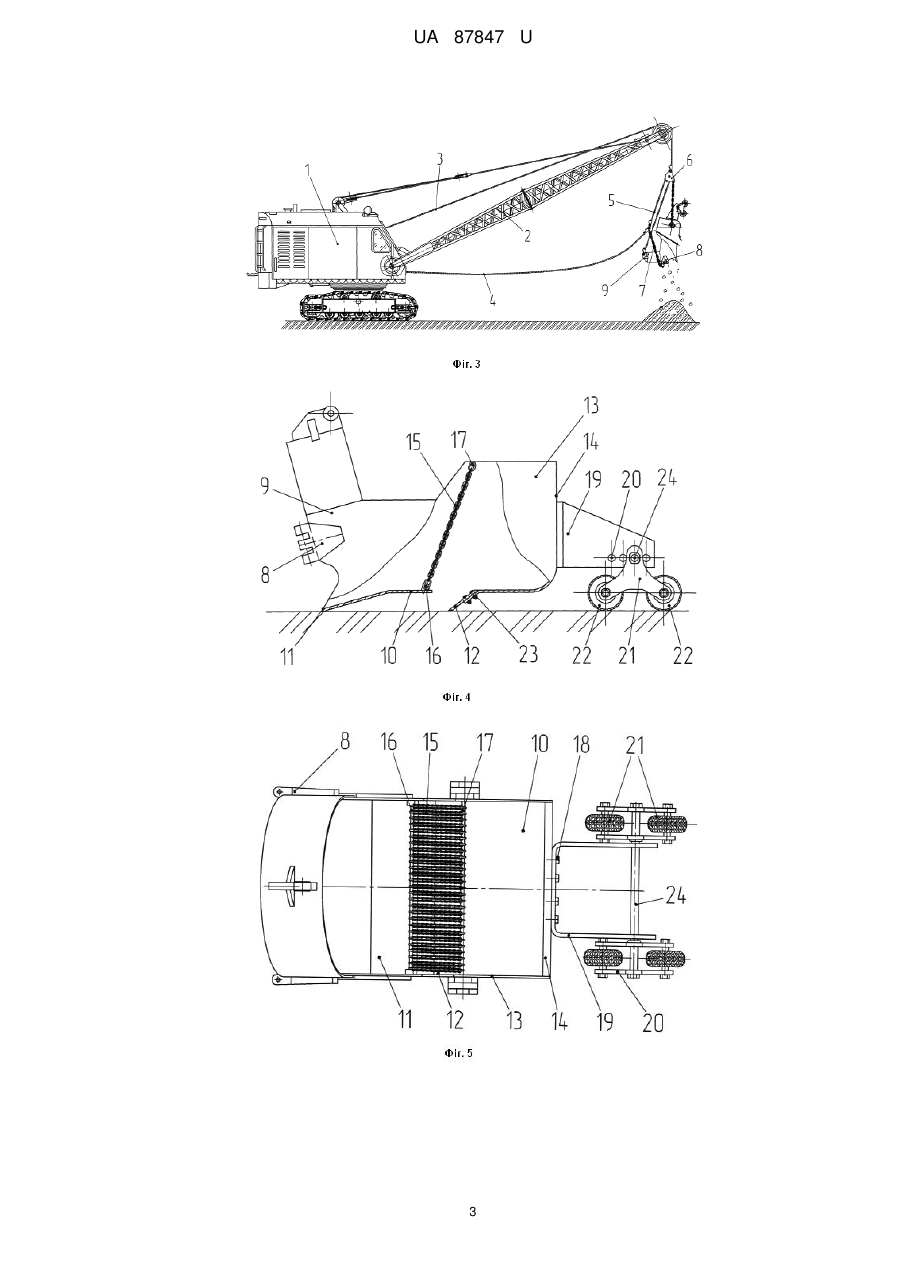

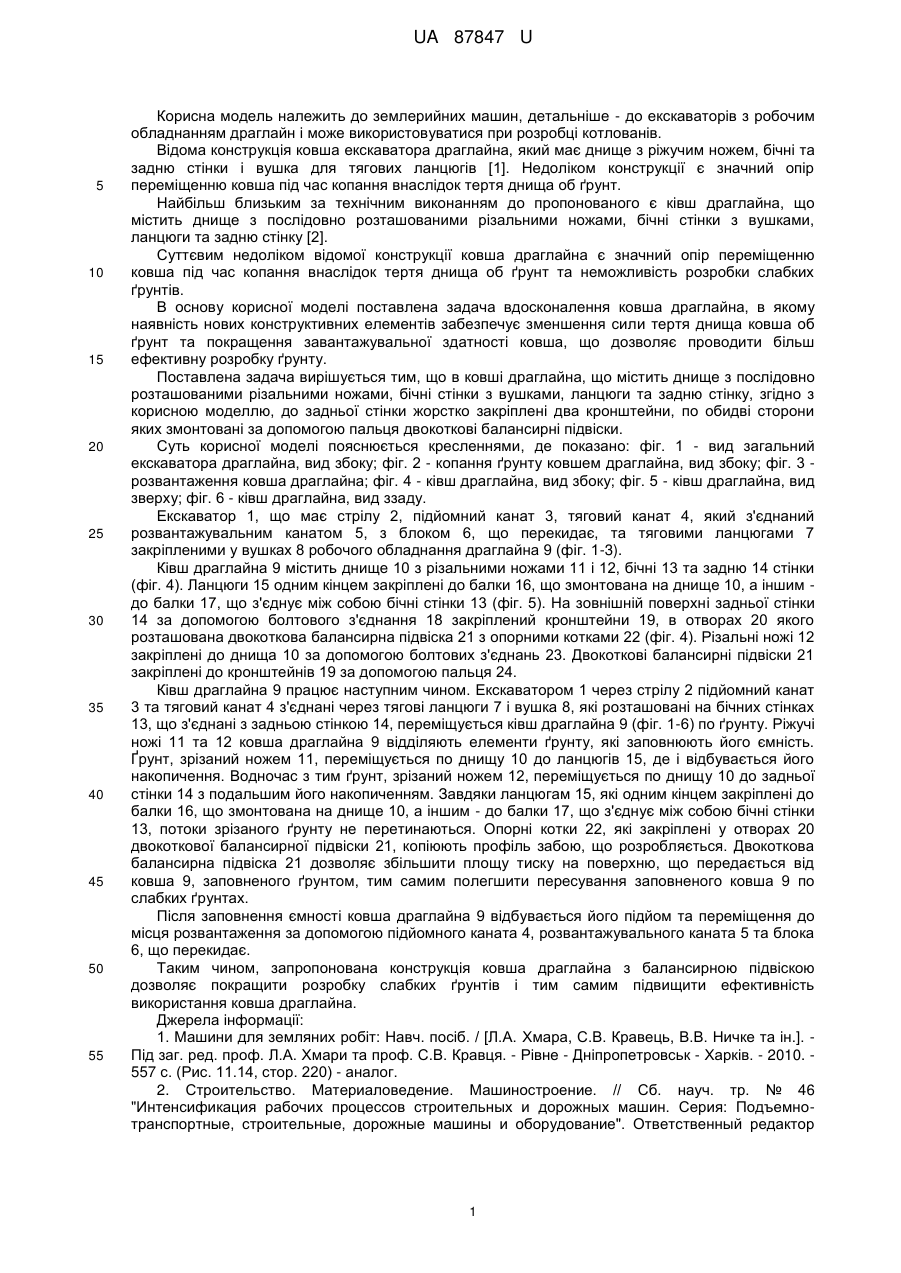

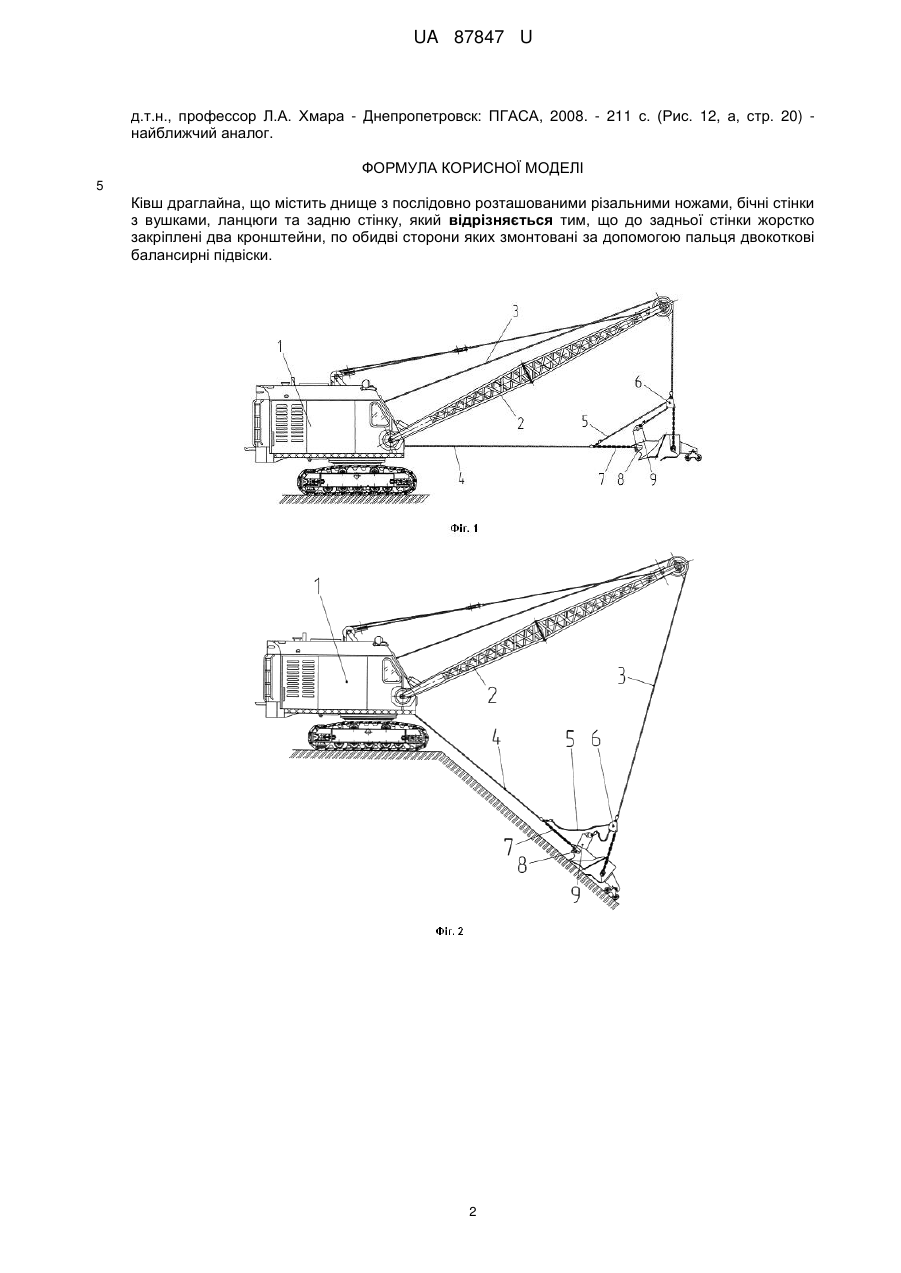

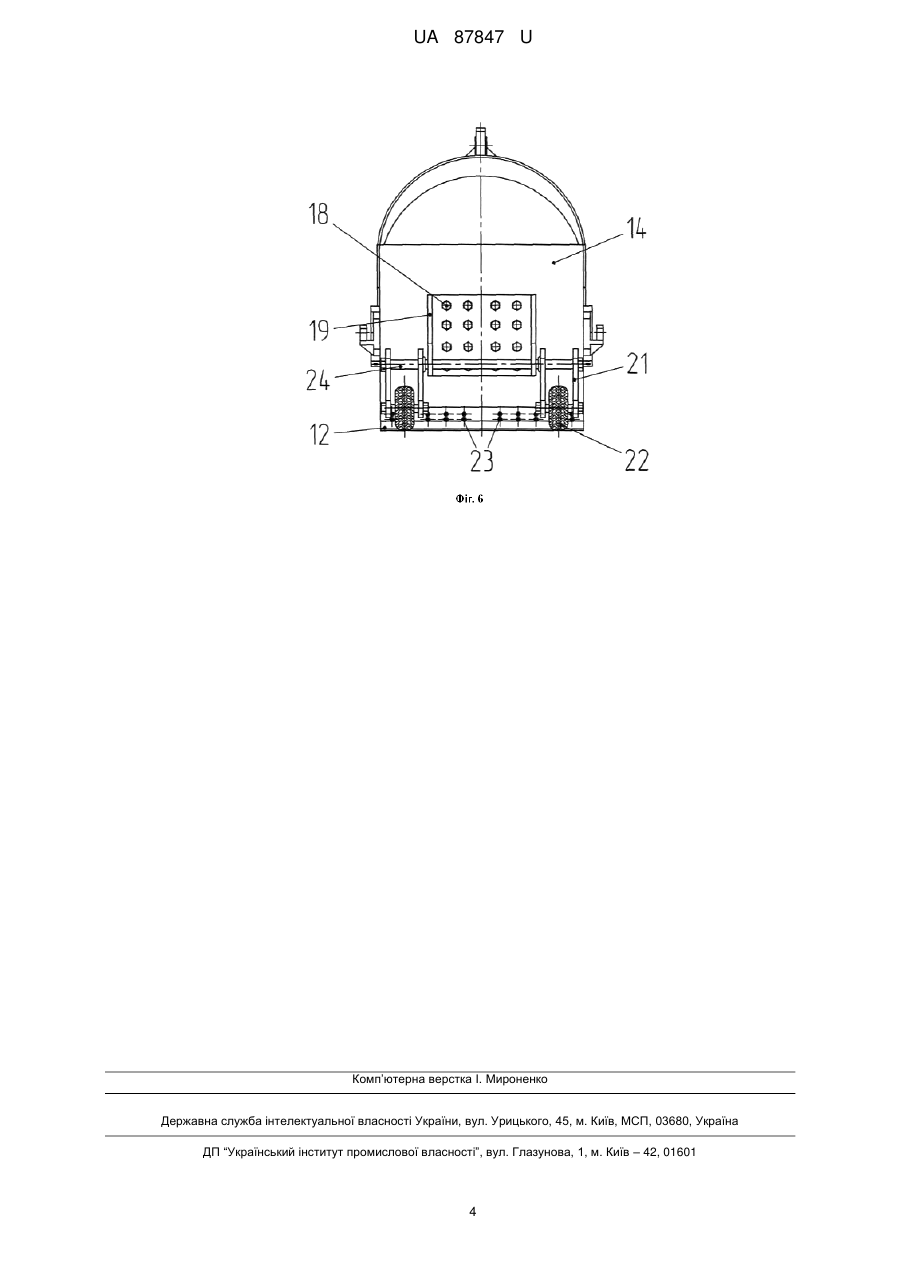

Реферат: Ківш драглайна містить днище з послідовно розташованими різальними ножами, бічні стінки з вушками, ланцюги та задню стінку. При цьому до задньої стінки жорстко закріплені два кронштейни, по обидві сторони яких змонтовані за допомогою пальця двокоткові балансирні підвіски. UA 87847 U (54) КІВШ ДРАГЛАЙНА UA 87847 U UA 87847 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийних машин, детальніше - до екскаваторів з робочим обладнанням драглайн і може використовуватися при розробці котлованів. Відома конструкція ковша екскаватора драглайна, який має днище з ріжучим ножем, бічні та задню стінки і вушка для тягових ланцюгів [1]. Недоліком конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найбільш близьким за технічним виконанням до пропонованого є ківш драглайна, що містить днище з послідовно розташованими різальними ножами, бічні стінки з вушками, ланцюги та задню стінку [2]. Суттєвим недоліком відомої конструкції ковша драглайна є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт та неможливість розробки слабких ґрунтів. В основу корисної моделі поставлена задача вдосконалення ковша драглайна, в якому наявність нових конструктивних елементів забезпечує зменшення сили тертя днища ковша об ґрунт та покращення завантажувальної здатності ковша, що дозволяє проводити більш ефективну розробку ґрунту. Поставлена задача вирішується тим, що в ковші драглайна, що містить днище з послідовно розташованими різальними ножами, бічні стінки з вушками, ланцюги та задню стінку, згідно з корисною моделлю, до задньої стінки жорстко закріплені два кронштейни, по обидві сторони яких змонтовані за допомогою пальця двокоткові балансирні підвіски. Суть корисної моделі пояснюється кресленнями, де показано: фіг. 1 - вид загальний екскаватора драглайна, вид збоку; фіг. 2 - копання ґрунту ковшем драглайна, вид збоку; фіг. 3 розвантаження ковша драглайна; фіг. 4 - ківш драглайна, вид збоку; фіг. 5 - ківш драглайна, вид зверху; фіг. 6 - ківш драглайна, вид ззаду. Екскаватор 1, що має стрілу 2, підйомний канат 3, тяговий канат 4, який з'єднаний розвантажувальним канатом 5, з блоком 6, що перекидає, та тяговими ланцюгами 7 закріпленими у вушках 8 робочого обладнання драглайна 9 (фіг. 1-3). Ківш драглайна 9 містить днище 10 з різальними ножами 11 і 12, бічні 13 та задню 14 стінки (фіг. 4). Ланцюги 15 одним кінцем закріплені до балки 16, що змонтована на днище 10, а іншим до балки 17, що з'єднує між собою бічні стінки 13 (фіг. 5). На зовнішній поверхні задньої стінки 14 за допомогою болтового з'єднання 18 закріплений кронштейни 19, в отворах 20 якого розташована двокоткова балансирна підвіска 21 з опорними котками 22 (фіг. 4). Різальні ножі 12 закріплені до днища 10 за допомогою болтових з'єднань 23. Двокоткові балансирні підвіски 21 закріплені до кронштейнів 19 за допомогою пальця 24. Ківш драглайна 9 працює наступним чином. Екскаватором 1 через стрілу 2 підйомний канат 3 та тяговий канат 4 з'єднані через тягові ланцюги 7 і вушка 8, які розташовані на бічних стінках 13, що з'єднані з задньою стінкою 14, переміщується ківш драглайна 9 (фіг. 1-6) по ґрунту. Ріжучі ножі 11 та 12 ковша драглайна 9 відділяють елементи ґрунту, які заповнюють його ємність. Ґрунт, зрізаний ножем 11, переміщується по днищу 10 до ланцюгів 15, де і відбувається його накопичення. Водночас з тим ґрунт, зрізаний ножем 12, переміщується по днищу 10 до задньої стінки 14 з подальшим його накопиченням. Завдяки ланцюгам 15, які одним кінцем закріплені до балки 16, що змонтована на днище 10, а іншим - до балки 17, що з'єднує між собою бічні стінки 13, потоки зрізаного ґрунту не перетинаються. Опорні котки 22, які закріплені у отворах 20 двокоткової балансирної підвіски 21, копіюють профіль забою, що розробляється. Двокоткова балансирна підвіска 21 дозволяє збільшити площу тиску на поверхню, що передається від ковша 9, заповненого ґрунтом, тим самим полегшити пересування заповненого ковша 9 по слабких ґрунтах. Після заповнення ємності ковша драглайна 9 відбувається його підйом та переміщення до місця розвантаження за допомогою підйомного каната 4, розвантажувального каната 5 та блока 6, що перекидає. Таким чином, запропонована конструкція ковша драглайна з балансирною підвіскою дозволяє покращити розробку слабких ґрунтів і тим самим підвищити ефективність використання ковша драглайна. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л.А. Хмара, С.В. Кравець, В.В. Ничке та ін.]. Під заг. ред. проф. Л.А. Хмари та проф. С.В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. 557 с. (Рис. 11.14, стор. 220) - аналог. 2. Строительство. Материаловедение. Машиностроение. // Сб. науч. тр. № 46 "Интенсификация рабочих процессов строительных и дорожных машин. Серия: Подъемнотранспортные, строительные, дорожные машины и оборудование". Ответственный редактор 1 UA 87847 U д.т.н., профессор Л.А. Хмара - Днепропетровск: ПГАСА, 2008. - 211 с. (Рис. 12, а, стр. 20) найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ківш драглайна, що містить днище з послідовно розташованими різальними ножами, бічні стінки з вушками, ланцюги та задню стінку, який відрізняється тим, що до задньої стінки жорстко закріплені два кронштейни, по обидві сторони яких змонтовані за допомогою пальця двокоткові балансирні підвіски. 2 UA 87847 U 3 UA 87847 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
