Герметична упаковка для зберігання біологічних суспензій в замороженому стані

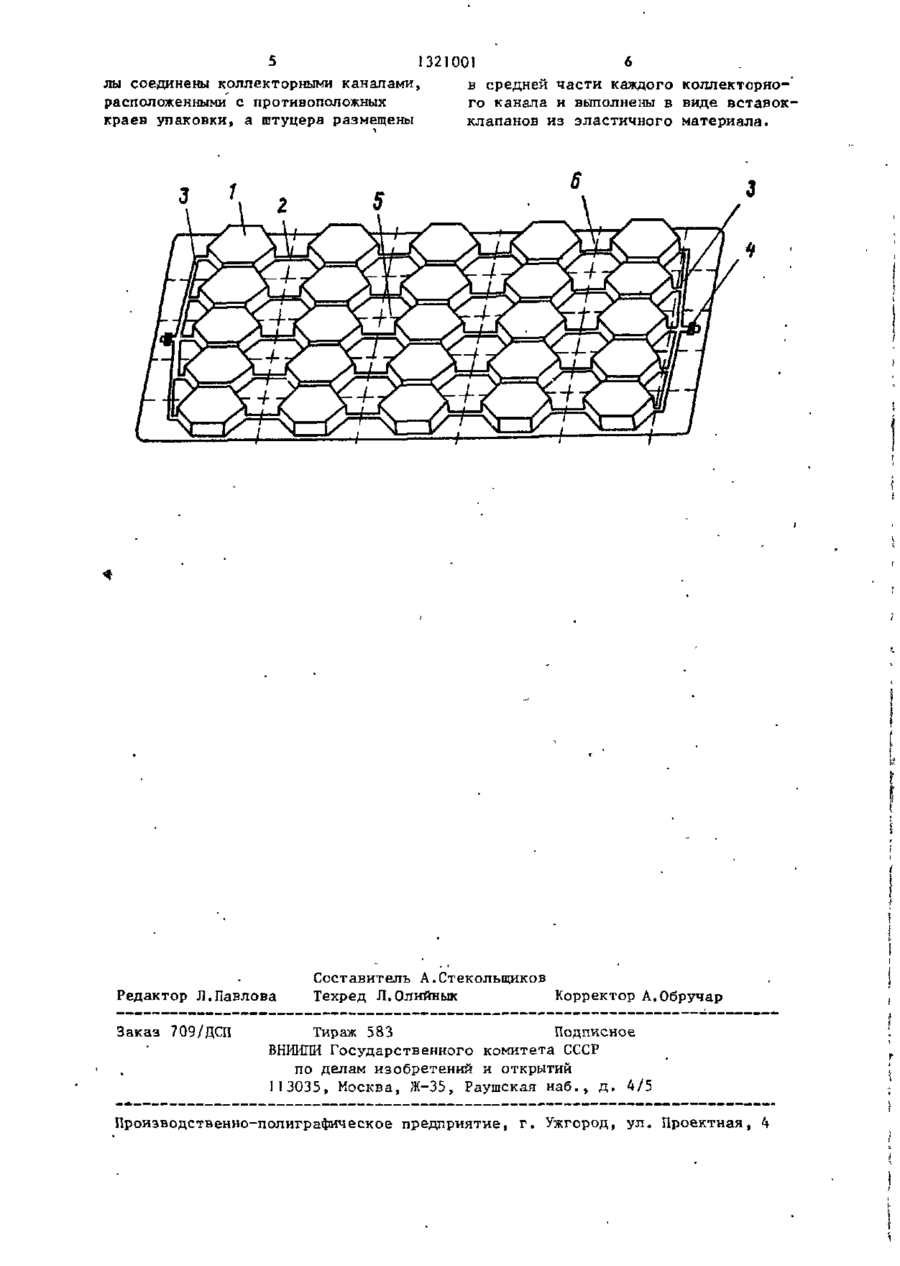

Изобретение относится к герметичным упаковкам биологических суспензий, преимущественно спермы животных, расфасованных в упаковку в жидком состоянии с последующим замораживанием. Изобретение позволяет повысить сохранность биологических сус пензий. Герметичная упаковка состоит из двух герметично соединенных листов, в одном из которых выполнены отформованные ряды ячеек 1 с поперечным сечением в форме шестигранника, а в другом - капиллярные каналы 2, соединяющие ячейки между собой в каждом ряду на уровне противоположных граней шестигранника. Капиллярные каналы 2 сообщены с двух сторон упаковки в коллекторные каналы 3, в среднюю часть которых впрессованы вставки -клапаны 4. В продольном направлении по линии 5 и в поперечном по линии 6, не задевая каналы, выполнены деформированные разделительные перегородки для отделения из упаковки определенного количества ячеек 1 с замороженной суспензией; I ил. 1 132 001 Изобретение относится к устройствам для длительного хранения биологических суспензий в замороженном состоянии, а именно к герметичным упаковкам для различных биоматериалов, преимущественно спермы животных, рас1 фасованных в упаковку в жидком состоянии с последующим замораживанием. Цель изобретения - повышение сохранности и качества клеток биологических суспензий при криоконсервации и повышение производительности труда при обработке суспензий. На чертеже показана герметичная упаковка, общий вид. Упаковка состоит из двух герметично соединенных клеем, ультразвуком, герметической сваркой или каким-либо другим способом листов. Нижний, обычно плоский, лист упаковки выполнен из однослойного прозрачного полимерного материала либо из алюминиевой фольги, или из двухслойного, состоящего_из металлической фольги снаружи и полимерной пленки изнутри. Верхний с отформованной полостью слой изготовлен преимущественно из прозрачного полимерного материала, при этом отформованная полость выполнена в виде расположенных рядами ячеек 1 с поперечным сечением, преимущественно в форме шестигранника для плотной укладки упаковок. Капиллярные каналы 2 образованы в верхнем листе упаковки и соединяют ячейки 1 в каждом ряду на уровне диаметрально противоположных граней шестигранника. Капиллярные каналы с противоположных сторон упаковки сообщены коллекторными каналами 3. Б средней части каждого коллекторного канала 3 в расширяющуюся часть впрессована уплотнительная вставка - клапан 4 из эластичного материала, например, нетоксичной для клеток резины. w 20 25 30 35 2 тичіше упаковки. Порядок расфасовки в упаковку следующий. Канал, в который впрессована одна из уплотнительных вставок, и саму первую вставку - клапан 4 прокалывают Г-образной иглой (согнутая длинная игла от медицинского шприца), а вторую вставку 4 и ее канал - прямой тонкой иглой от медицинского шприца. К Г-образной игле присоединяют шприц или другое приспособление с разбавленной специальными разбавителями клеточной суспензией для ее расфасовки ,в ячейки 1 упаковки. Для этого одной рукой придерживают упаковку в вертикальном положении Г-об- разной иглой книзу и, несильно надавливая на поршень шприца, заполняют ячейки в каждом ряду по коллекторному каналу. Воздух из заполненных ячеек выходит через прямую иглу. Ячейки в упаковке заполняют не все, а до определенной метки со стороны коллекторного канала со вставной прямой иглой в ее средней части (метка на чертеже не показана). Затем упаковку кладут на ровный горизонтальный стол и через Г-образную трубку вдувают стерильный воздух, которым выдавливают из каналов 2 и 3 и верхних частей заполненных ячеек 1 клеточную суспензию в, пустые ячейки, заполняют их, в результате этого во всех каналах 2 и 3 и ячейках 1 образуется воздушное пространство, равное диаметру капиллярных и коллекторных каналов. Уровень заполнения упаковки при ее вертикальном положении устанавли40 вают таким, чтобы после вдувания воздуха, клеточной суспензией можно было заполнить оставшиеся ячейки с учетом наличия в них воздушного пространства. 45 Это находят экспериментальным путем, проставляя при этом в определенМежду рядами ячеек в продольном ном месте метку. направлении по линии 5 и в попереч•Диаметр каналов должен быть таким, ном по линии 6, не задевая капиллярчтобы объем установленного воздушного ные и коллекторные каналы сделаны 50 пространства в ячейке был несколько деформированные разделительные перебольшим или равным той части увелигородки, которые служат местом отдеченного объема биообъекта, который ления из упаковки при необходимости образуется после замораживания. определенного количества ячеек 1 с Заполненные клеточной суспензией замороженной суспензией перед оттай- 55 ячейки 1 герметизируют за несколько ванием. секунд путем точечной сварки капилк лярных каналов 2 специальным аппараКлеточную суспензию расфасовывают том. В зависимости от необходимого в заранее простерилизованные герме З , 1321001 объема использования клеточной суспензии проводят герметизацию каждой, двух или нескольких ячеек, В тех случаях, когда надо использовать клеточную суспензию из всех ячеек упакогки, герметизируют с одной стороны каждый капиллярный канал 2 только в местах их сообщения с коллекторным каналом 3, а с противоположной стороны только отверстие перед уплотнитель" ной вставкой 4 в другом коллекторном канале 3. Для герметизации упаковку кладут ровной со стороны плоского листа поверхностью книзу, несколько прижимают приспособлением сварочного аппарата каналы для выхода воздуха и сваривают их. После сварки канал частично заполняет клеточная суспензия за счет упругости стенок и охлаждения в нем 20 воздуха. 1 Герметизированные упаковки марки руют шариковой ручкой или специальным штампом, встроенным в аппарат для герметизации, помещают в бытовой холодильник при 2-4 С, а затем замораживают в широкогорлом сосуде Дьюара в парах азота или на охлажденных предметах. Допустимо замораживание отдельных клеточных суспензий без выдержки в холодильнике. Качественные замороженные объекты хранят в жидком азоте или другом хладагенте. Оттаивают замороженные объекты в 35 водяной бане или на воздухе. Для более быстрого размораживания упаковку или ячейку слегка пошатывают с помощью пинцета. Время выдержки биообъекта на воздухе или в холодильнике, до замораживания, режим замораживания, температура и длительность оттаивания зависят от состава окружающей клетки среды, объема объекта в упаковке, природы клеток, материала, из которого изготовлена упаковка и т.п. Перечисленные операции устанавливают заранее экспериментальным путем. Применение герметичных упаковок для расфасовки в них биосуспензии с последующим длительным хранением ее в замороженном состоянии имеет ряд преимуществ. На случаи использования биосуспензии из одной или нескольких ячеек быстрая за один прием пасфасовка этого биоматериала во все ячейки, мгновенная герметизация. быстрая маркировка исключают применение на специализированных предприятиях дорогостоящих электрических автоматических аппаратов для выполнения названных технологических операций. Упаковка одинаково успешно используется для обработки и последующего использования из нее как малых, так и относительно больших объемов биологических суспензий. Это позволяет универсализировать обработку как малого, так и большого количества биологических суспензий, например семени производителей разных видов сельскохозяйственных животных. Отсутствие клеточной суспензии Б капиллярах во время их герметизации до минимума сводит повреждение клеток, а наличие воздушного пространства в каждой ячейке наряду с перемешиванием объекта перед замораживанием позволяет предупредить растрескивание ячеек от увеличенного объема замерзшей жидкости, лучше сохранить клетки при оттаивании в связи с более быстрым переходом замороженного объекта из твердого в жидкое состояние благодаря осторожному его перемешиванию. Герметичные упаковки могут также использоваться для расфасовки и последующего хранения пищевых, различных летучих, быстройспаряющихся, быстропортящихся и других жидких веществ . Ф о р м у л а и з о б р е т е н и я Герметичная упаковка для хранения биологич еских суспензий в з амороженном состоянии, преимущественно спермы, выполненная из двух листов, герметично скрепленных один с другим с образованием между ними отформованной полости для суспензии, соединенной с выходящими наружу штуцерами, о т л и ч а ю щ а я с я тем, что, с целью повышения сохранности и качества клеток биологических суспензий при криоконсервации и повышения производительности труда при обработке суспензии, отформованная полость выполнена в одном из листов в виде расположенных рядами ячеек, последовательно соединенных одна с другой в каждом ряду капиллярными каналами, при этом капиллярные кана 1321001 лы соединены коллекторными каналами, расположенными' с противоположных краев упаковки, а штуцера размещены Редактор Л.Павлова Заказ 709/ДСП в средней части каждого коллекторного канала и выполнены в виде вставокклапанов из эластичного материала. Составитель А.Стекольщиков Техред Л.Олнйнык Корректор А.Обручар Тираж 583 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная,
