Вимикач автоматичний

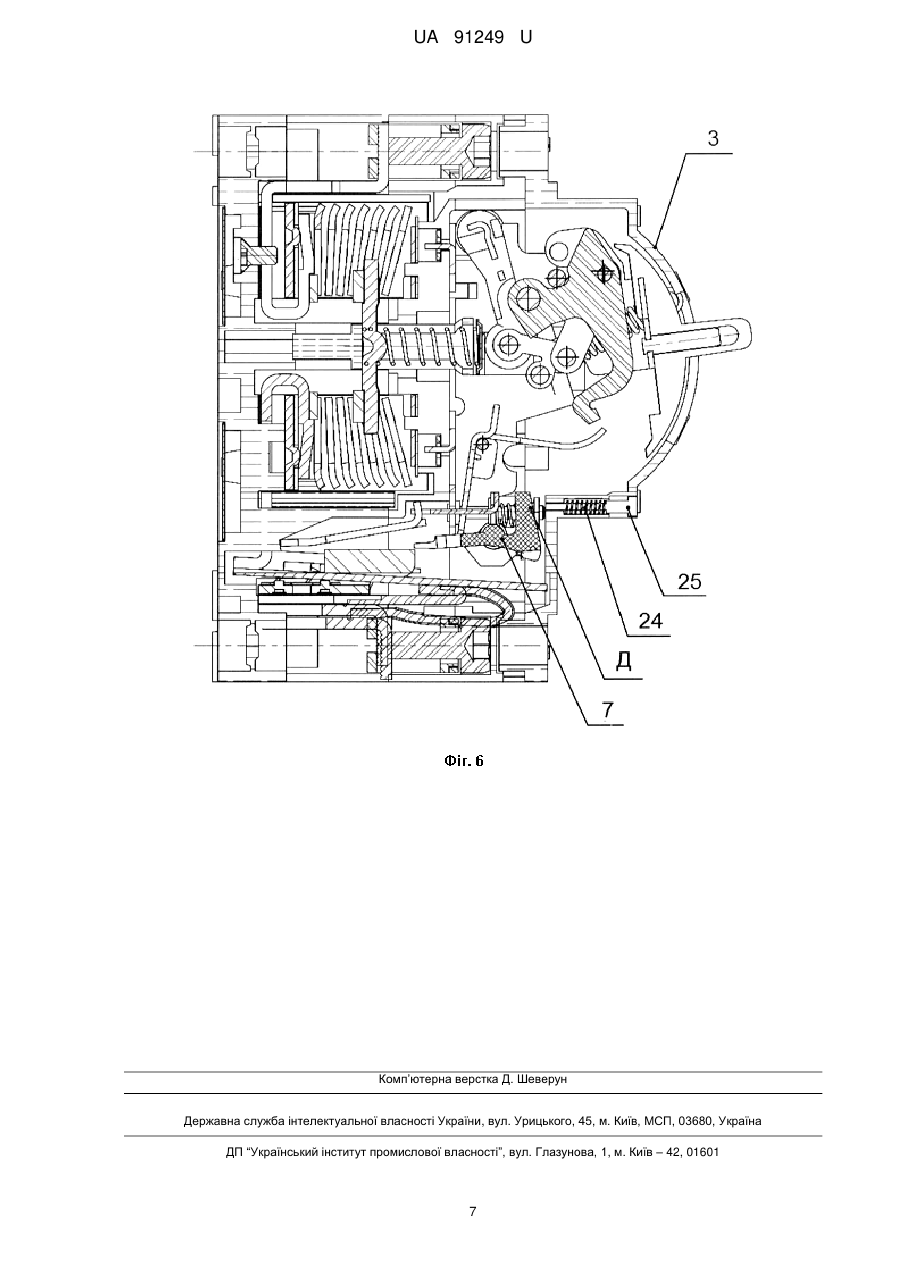

Реферат: Вимикач автоматичний включає ізоляційний корпус, що складається з двох механічно з'єднаних частин, кришку, контактну систему з нерухомими і рухомими контактами, дугогасильні камери, механізм вільного розчеплення, з яким кінематично сполучено спільну для всіх полюсів вимикача ізоляційну траверсу, на якій шарнірно укріплено окремо для кожного полюса ізоляційний шток, що виходить крізь наявні отвори у верхній частині ізоляційного корпусу всередину нижньої частини корпусу і що має подовжній отвір, на нижній площині якого встановлено з можливістю самоустановки при замиканні з нерухомими контактами підпружинений рухливий контакт, феромагнітні пластини, встановлені під кожним нерухомим контактом, загальну для всіх полюсів рейку, що відключає, з виступами в кожному полюсі, що має можливість зачеплення із засувкою механізму вільного розчеплення, щонайменше один максимальний розчіплювач струму в кожному полюсі. Площина поздовжнього отвору ізоляційного штока в місці установки рухомого контакту виконана похилою, на виступі рейки, що відключає, в середньому полюсі виконано отвір, кінець засувки, що входить в зачеплення з рейкою, яка відключає, виконано з трьома різними за висотою виступами з можливістю установки центрального виступу в названий отвір, а двох бічних виступів - з можливістю упору в поверхню виступу рейки, що відключає, в середньому полюсі, ізоляційна кришка містить підпружинений прямоходовий штовхач у вигляді кнопки, встановлений з можливістю безпосередньої дії на виступ рейки механізму вільного розчеплення. UA 91249 U (54) ВИМИКАЧ АВТОМАТИЧНИЙ UA 91249 U UA 91249 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електротехніки, зокрема до вимикачів автоматичних, призначених для проведення струму в нормальному режимі і відключення струму при коротких замиканнях і перевантаженнях. Відомо вимикач автоматичний, що містить ізоляційний корпус, який складається з двох механічно з'єднаних частин, ізоляційну кришку, механізм вільного розчеплення, з яким кінематично сполучено ізоляційну траверсу, загальну для всіх полюсів вимикача. На траверсі шарнірно пополюсно укріплені ізоляційні штоки, що виходять крізь отвори в верхній частині ізоляційного корпусу всередину нижньої частини корпусу. Кожний ізоляційний шток має поздовжній отвір, на нижній площини якого з можливістю самовстановлення при замиканні з нерухомим контактом розміщено підпружинений рухомий контакт. Під кожним нерухомим контактом установлені феромагнітні пластини. Загальна для всіх полюсів рейка, що відключає, з виступами в кожному полюсі має можливість зачеплення із засувкою механізму вільного розчеплення. Крім того, вимикач містить електромагнітні і теплові максимальні розчіплювачі струму, дугогасильні камери [RU №58262 U1, Н01H 73/02, Н01Н 73/48, 2006]. Зазначений вимикач автоматичний має наступні недоліки: - ненадійність принципу самозачищення контактів від окисної плівки, що призводить до збільшення перехідного опору між рухомими і нерухомими контактами; - зникнення електричного ланцюга при комутації навантаження в процесі експлуатації внаслідок оплавлення внутрішньої поверхні отвору в місці установки рухомого контакту, що обумовлено низькою теплостійкістю матеріалу, з якого виготовлено ізоляційний шток; - необхідність регулювання положення рейки, що відключає, для забезпечення стабільної величини зачеплення, що потребує додаткових затрат при виготовленні вимикача автоматичного. В основу корисної моделі поставлено задачу забезпечення стабільності і надійності роботи вимикача автоматичного в процесі експлуатації за рахунок реалізації нового принципу самозачищення контактів, застосування матеріалу з підвищеною теплостійкістю, а також зниження трудомісткості виготовлення за рахунок виключення необхідності регулювання положення рейки, що відключає, а також за рахунок можливості перевірки працездатності механізму вільного розчеплення. Поставлена задача вирішується тим, що у вимикачу автоматичному, який включає ізоляційний корпус, що складається з двох механічно з'єднаних частин, кришку, контактну систему з нерухомими і рухомими контактами, дугогасильні камери, механізм вільного розчеплення, з яким кінематично сполучено спільну для всіх полюсів вимикача ізоляційну траверсу, на якій шарнірно укріплено окремо для кожного полюса ізоляційний шток, що виходить крізь наявні отвори у верхній частині ізоляційного корпусу всередину нижньої частини корпусу і що має подовжній отвір, на нижній площині якого встановлено з можливістю самоустановки при замиканні з нерухомими контактами підпружинений рухливий контакт, феромагнітні пластини, встановлені під кожним нерухомим контактом, загальну для всіх полюсів рейку, що відключає, з виступами в кожному полюсі, що має можливість зачеплення із засувкою механізму вільного розчеплення, щонайменше один максимальний розчіплювач струму в кожному полюсі, згідно з корисною моделлю, площина поздовжнього отвору ізоляційного штока в місці установки рухомого контакту виконана похилою, на виступі рейки, що відключає, в середньому полюсі виконано отвір, кінець засувки, що входить в зачеплення з рейкою, яка відключає, виконано з трьома різними за висотою виступами з можливістю установки центрального виступу в названий отвір, а двох бічних виступів - з можливістю упору в поверхню виступу рейки, що відключає, в середньому полюсі, ізоляційна кришка містить підпружинений прямоходовий штовхач у вигляді кнопки, встановлений з можливістю безпосередньої дії на виступ рейки механізму вільного розчеплення. Ізоляційний шток може бути виконано з преміксу. Вимикач автоматичний, що заявляється, забезпечує підвищення надійності самозачищення контактів від окисної плівки за рахунок виконання площини поздовжнього отвору ізоляційного штока в місці установки рухомого контакту похилою, підвищення теплостійкості ізоляційного штока за рахунок застосування для його виготовлення більш теплостійкого матеріалу, наприклад преміксу, виключення регулювання величини зачеплення рейки, що відключає, із засувкою за рахунок виконання кінця засувки, що входить в зачеплення з рейкою, яка відключає, з різними по висоті виступами, а також забезпечує можливість підвищення надійності роботи вимикача автоматичного в процесі експлуатації за рахунок того, що споживач має можливість тестувати працездатність механізму вільного розчеплення. Корисна модель пояснюється кресленнями. На фіг. 1 зображено вимикач автоматичний, вигляд збоку в розрізі з вирізом А; 1 UA 91249 U 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 2 - виріз А на Фіг. 1; на фіг. 3 - вимикач автоматичний, вигляд знизу в розрізі; на фіг. 4 - вимикач автоматичний, вигляд спереду без кришки з вирізом Б; на фіг. 5 - виріз Б на Фіг. 4. Вимикач автоматичний (фіг. 1) містить ізоляційний корпус, який складається з двох механічно з'єднаних верхньої 1 і нижньої 2 частин і ізоляційної кришки 3, укріпленої на верхній частині 1 корпусу. Під кришкою у верхній частині 1 корпусу в середньому полюсі закріплено механізм 4 вільного розчеплення, який містить важіль 5, що входить у зачеплення із засувкою 6, рейку 7, що відключає і має виступи в кожному полюсі. Ізоляційна траверса 8, загальна для всіх полюсів, шарнірно з'єднана з важелем 5 і пополюсно зв'язана з ізоляційним штоком 9. Кожний ізоляційний шток 9, який виготовлено, наприклад, з преміксу, має поздовжній отвір 10, на нижній похилій внутрішній площині В якого розміщено підпружинений пружиною 11 рухомий контакт 12. Ізоляційні штоки 9 проходять крізь отвори 13 верхньої частини 1 ізоляційного корпусу і виходять всередину нижньої частини 2 корпусу, в якій розміщені нерухомі контакти 14, 15, тепловий 16 і електромагнітний 17 максимальні розчіплювачі струму, дугогасильні камери 18. Під нерухомими контактами 14 і 15 установлені феромагнітні пластини 19 (фіг. 1, фіг. 3). Кінець засувки 6, що входить у зачеплення з отвором 20 на виступі Г рейки 7, що відключає, в середньому полюсі має один центральний 21 і два бічні 22 виступи, які рівні по висоті (фіг. 2, фіг. 4, фіг. 5). Різниця по висоті між центральним 21 і бічними 22 виступами дорівнює величині зачеплення (фіг. 5). Для ручного оперування вимикач має ручку 23 (фіг. 1, фіг. 4). Різниця по висоті між центральним 21 і бічними 22 виступами дорівнює величині зачеплення (фіг. 5). Для ручного оперування вимикач має ручку 23 (фіг. 1, 4). Ізоляційна кришка 3 (фіг. 6) містить підпружинений пружиною 24 прямоходовий штовхач 25 у вигляді кнопки "Тест", встановлений з можливістю безпосередньої дії на виступ Д рейки 7 механізму вільного розчеплення. Вимикач автоматичний функціонує наступним чином. При включенні вимикача автоматичного рухомий контакт 12 замикає електричний ланцюг між нерухомими контактами 14 і 15. Підпружинений пружиною 11 рухомий контакт 12 установлено на внутрішню нижню площину В поздовжнього отвору 10 ізоляційного штока 9. У момент замикання нижнього контакту 12 з нерухомим контактами 14 і 15 відбувається самозачищення контактів від окисної плівки за рахунок виконання площини В похилою. Ізоляційний шток 9 виконано з матеріалу з підвищеною теплостійкостю, що попереджує його руйнування при комутації навантаження. Центральний 21 і бічні 22 виступи засувки 6 фіксують положення і забезпечують стабільну величину зачеплення між рейкою 7, що відключає, і засувкою 6 за рахунок різниці по висоті, рівній величині зачеплення. При виникненні в електричному ланцюгу струму перевантаження тепловий максимальний розчіплювач 16 струму діє на рейку 7, що відключає, і повертає її проти годинникової стрілки, внаслідок чого відбувається розчеплення рейки 7, що відключає, з центральним виступом 21 засувки 6 і, як наслідок, розчеплення засувки 6 з важелем 5. Важіль 5 повертається проти годинникової стрілки. Ізоляційна траверса 8, що шарнірно зв'язана з механізмом 4 вільного розчеплення, також повертається проти годинникової стрілки, захоплюючи за собою ізоляційний шток 9 разом з рухомим контактом 12. Електрична дуга, що утворилася між рухомим контактом 12 і нерухомими контактами 14, 15, попадає в дугогасильні камери 18 і гасне. Відбувається розмикання електричного ланцюга. При виникненні струмів короткого замикання, що досягли заданої величини струму, електромагнітний максимальний розчіплювач 17 струму взаємодіє з рейкою 7, що відключає, повертає її проти годинникової стрілки. Рейка 7, що відключає, виходить із зачеплення з центральним виступом 21 засувки 7. Повертаючись, засувка 7 вивільняє важіль механізму 4 вільного розчеплення, який розмикає рухомий контакт 11 і нерухомі контакти 14 і 15. При протіканні великих струмів короткого замикання, що в декілька разів перевищують задану величину струму, під дією електродинамічних сил, збільшених за рахунок установлення феромагнітних пластин 19, відбувається відкидання рухомих контактів 12. Електрична дуга, що утворилася між контактами, які розмикаються, попадає в дугогасильні камери 18 і гасне. Одночасно спрацьовує електромагнітний розчіплювач 17. Під його дією рейка 7, що відключає, повертається проти годинникової стрілки. Далі процес спрацювання механізму 4 вільного розчеплення відбувається аналогічно при протіканні струму перевантаження. У процесі експлуатації вимикача автоматичного виникає необхідність у перевірці його працездатності. Цю перевірку здійснюють шляхом впливу на прямоходовий штовхач 25, що підпружинений пружиною 24 і виконаний у вигляді кнопки "Тест". Прямоходовий штовхач 25, в свою чергу, впливає на виступ Д рейки 7 механізму вільного розчеплення. Рейка 7 2 UA 91249 U 5 повертається, при цьому відбувається спрацьовування механізму вільного розчеплення і, як наслідок, вимкнення автоматичного вимикача, рукоятка 23 вимикача автоматичного встановлюється в середнє положення, як при спрацьовуванні вимикача від надструму. Для повторного включення вимикача автоматичного необхідно рукоятку 23 перевести в положення "Відключено", при цьому засувка 6 потрапляє в зачеплення з рейкою 7, після чого рукоятка зводиться в положення "Включено" на замикання контактів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 1. Вимикач автоматичний, що включає ізоляційний корпус, який складається з двох механічно з'єднаних частин, кришку, контактну систему з нерухомими і рухомими контактами, дугогасильні камери, механізм вільного розчеплення, з яким кінематично сполучено спільну для всіх полюсів вимикача ізоляційну траверсу, на якій шарнірно укріплено окремо для кожного полюса ізоляційний шток, що виходить крізь наявні отвори у верхній частині ізоляційного корпусу всередину нижньої частини корпусу і що має подовжній отвір, на нижній площині якого встановлено з можливістю самоустановки при замиканні з нерухомими контактами підпружинений рухливий контакт, феромагнітні пластини, встановлені під кожним нерухомим контактом, загальну для всіх полюсів рейку, що відключає, з виступами в кожному полюсі, що має можливість зачеплення із засувкою механізму вільного розчеплення, щонайменше один максимальний розчіплювач струму в кожному полюсі, який відрізняється тим, що площина поздовжнього отвору ізоляційного штока в місці установки рухомого контакту виконана похилою, на виступі рейки, що відключає, в середньому полюсі виконано отвір, кінець засувки, що входить в зачеплення з рейкою, яка відключає, виконано з трьома різними за висотою виступами з можливістю установки центрального виступу в названий отвір, а двох бічних виступів - з можливістю упору в поверхню виступу рейки, що відключає, в середньому полюсі, ізоляційна кришка містить підпружинений прямоходовий штовхач у вигляді кнопки, встановлений з можливістю безпосередньої діїна виступ рейки механізму вільного розчеплення. 2. Вимикач автоматичний за п. 1, який відрізняється тим, що ізоляційний шток виконано з преміксу. 3 UA 91249 U 4 UA 91249 U 5 UA 91249 U 6 UA 91249 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
