Агломеровані цеолітові адсорбенти, спосіб їх одержання та їх застосування

1. Агломеровані цеолітові адсорбенти на основі кристалів цеоліту X із середнім діаметром, який менше або дорівнює 1,7 мкм, і атомарним співвідношенням Si/Al, таким, що 1,15<Si/Al=1,5, що містить щонайменше 90 % катіонних обмінних центрів, які зайняті як іонами тільки барію, так і іонами барію та калію, причому обмінні центри, які зайняті калієм, можуть становити до 1/3 усіх обмінних центрів, зайнятих іонами барію і калію, та інертне зв'язуюче, причому для зазначених адсорбентів об'єм за Дубініним, виміряний за адсорбцією азоту при температурі 77 K після дегазації при розрідженні і температурі 300 °С протягом 16 годин, більший або дорівнює 0,245 см3/г, а механічна міцність, виміряна за методикою Shell серії SMS1471-74, адаптованою для агломератів розміром менше 1,6 мм, більша або дорівнює 2 МПа.

2. Адсорбенти за п. 1, що містять вказані обмінні центри, які окрім барію та окрім барію та калію додатково заповнені іонами лужних або лужноземельних металів, відмінних від барію.

3. Адсорбенти за п. 1, для яких об'єм за Дубініним більший або дорівнює 0,250 см3/г.

4. Адсорбенти за п. 1, для яких об'єм за Дубініним більший або дорівнює 0,253 см3/г.

5. Адсорбенти за будь-яким з пп. 1-4, в яких загальний ступінь обміну тільки на барій або на барій та калій більший або дорівнює 95 %.

6. Адсорбенти за пп. 1-4, для яких втрати при прожарюванні, визначені при 900 °С, знаходяться в загальному випадку в інтервалі від 4,0 до 7,7 % і переважно в інтервалі від 5,2 до 7,7 %.

7. Адсорбенти за пп. 1-6, в яких середній діаметр кристалів знаходиться в інтервалі від 0,1 до 1,7 мкм.

8. Адсорбенти за пп. 1-7, в яких середній діаметр кристалів знаходиться в інтервалі від 0,1 до 1,6 мкм.

9. Адсорбенти за пп. 1-8 з атомарним співвідношенням Si/Al, що знаходиться в інтервалі від 1,2 до 1,3.

10. Спосіб одержання адсорбентів за будь-яким з пп. 1-8, що включає наступні стадії:

а) агломерація порошку цеоліту X із середнім діаметром, який менший або дорівнює 1,7 мкм, і атомарним співвідношенням Si/Al, таким, що 1,15<Si/Al=1,5, із зв'язуючим, яке містить щонайменше 80 % мас. глини, здатної перетворюватися в цеоліт, формування, висушування і прожарювання;

b) перетворення зв'язуючого в цеоліт дією розчину гідроксиду лужного металу;

с) заміщення щонайменше 90 % обмінних центрів цеоліту X барієм з подальшим промиванням і висушуванням продукту, обробленого таким чином;

d) можливе заміщення не більше 33 % обмінних центрів цеоліту X калієм з подальшим промиванням і висушуванням продукту, обробленого таким чином;

e) термічна активація; причому стадія d) обміну на калій може бути здійснена до та/або після стадії с) обміну на барій та/або одночасно з нею.

11. Спосіб за п. 10, в якому на стадії а) зв'язуюче містить джерело двооксиду кремнію.

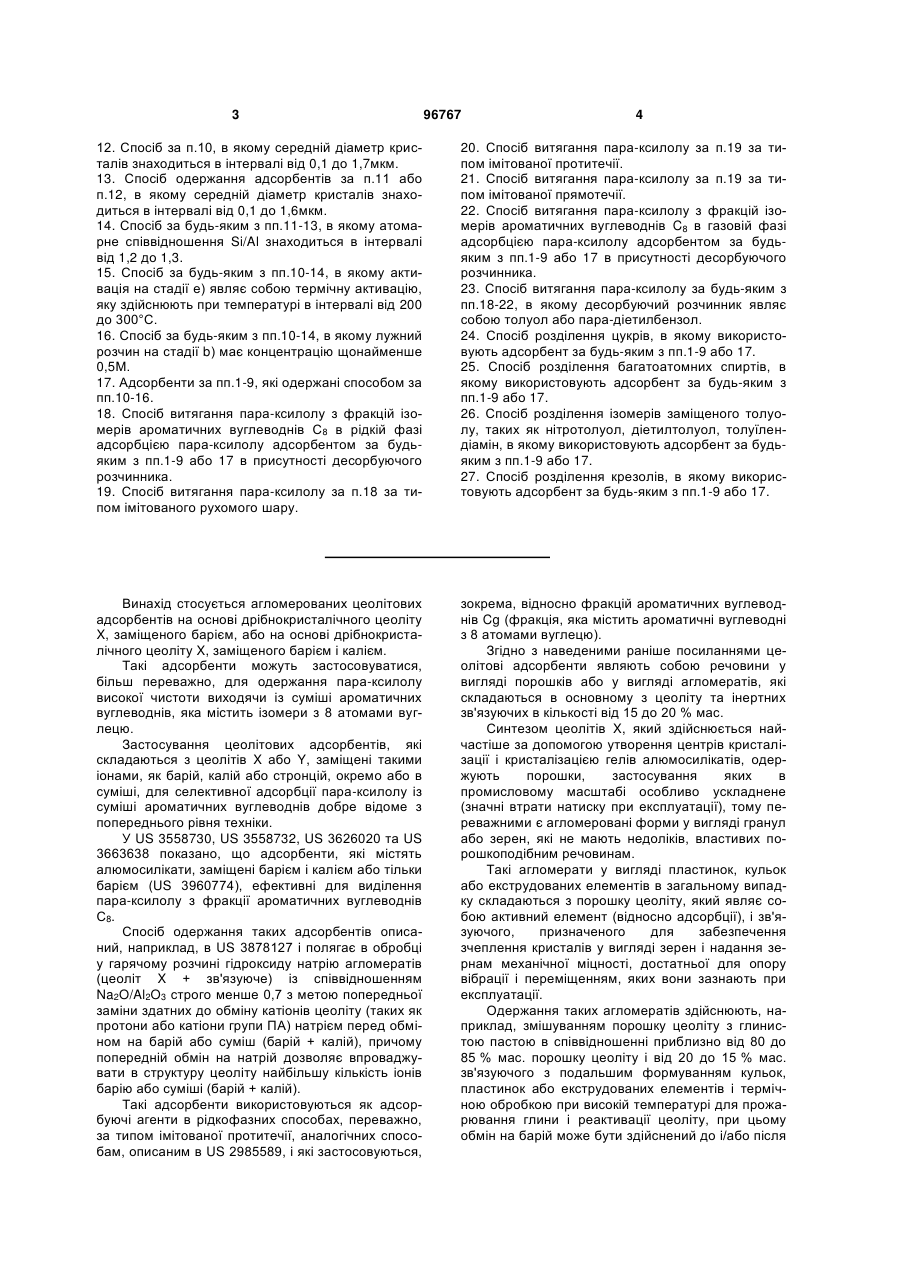

12. Спосіб за п. 10, в якому середній діаметр кристалів знаходиться в інтервалі від 0,1 до 1,7 мкм.

13. Спосіб одержання адсорбентів за п. 11 або п. 12, в якому середній діаметр кристалів знаходиться в інтервалі від 0,1 до 1,6 мкм.

14. Спосіб за будь-яким з пп. 11-13, в якому атомарне співвідношення Si/Al знаходиться в інтервалі від 1,2 до 1,3.

15. Спосіб за будь-яким з пп. 10-14, в якому активація на стадії е) являє собою термічну активацію, яку здійснюють при температурі в інтервалі від 200 до 300 °С.

16. Спосіб за будь-яким з пп. 10-14, в якому лужний розчин на стадії b) має концентрацію щонайменше 0,5 М.

17. Адсорбенти за пп. 1-9, які одержані способом за пп. 10-16.

18. Спосіб витягання пара-ксилолу з фракцій ізомерів ароматичних вуглеводнів С8 в рідкій фазі адсорбцією пара-ксилолу адсорбентом за будь-яким з пп. 1-9 або 17 в присутності десорбуючого розчинника.

19. Спосіб витягання пара-ксилолу за п. 18 за типом імітованого рухомого шару.

20. Спосіб витягання пара-ксилолу за п. 19 за типом імітованої протитечії.

21. Спосіб витягання пара-ксилолу за п. 19 за типом імітованої прямотечії.

22. Спосіб витягання пара-ксилолу з фракцій ізомерів ароматичних вуглеводнів C8 в газовій фазі адсорбцією пара-ксилолу адсорбентом за будь-яким з пп. 1-9 або 17 в присутності десорбуючого розчинника.

23. Спосіб витягання пара-ксилолу за будь-яким з пп. 18-22, в якому десорбуючий розчинник являє собою толуол або пара-діетилбензол.

24. Спосіб розділення цукрів, в якому використовують адсорбент за будь-яким з пп. 1-9 або 17.

25. Спосіб розділення багатоатомних спиртів, в якому використовують адсорбент за будь-яким з пп. 1-9 або 17.

26. Спосіб розділення ізомерів заміщеного толуолу, таких як нітротолуол, діетилтолуол, толуїлендіамін, в якому використовують адсорбент за будь-яким з пп. 1-9 або 17.

27. Спосіб розділення крезолів, в якому використовують адсорбент за будь-яким з пп. 1-9 або 17.
