Спосіб і установка для формування тютюнових стрижнів

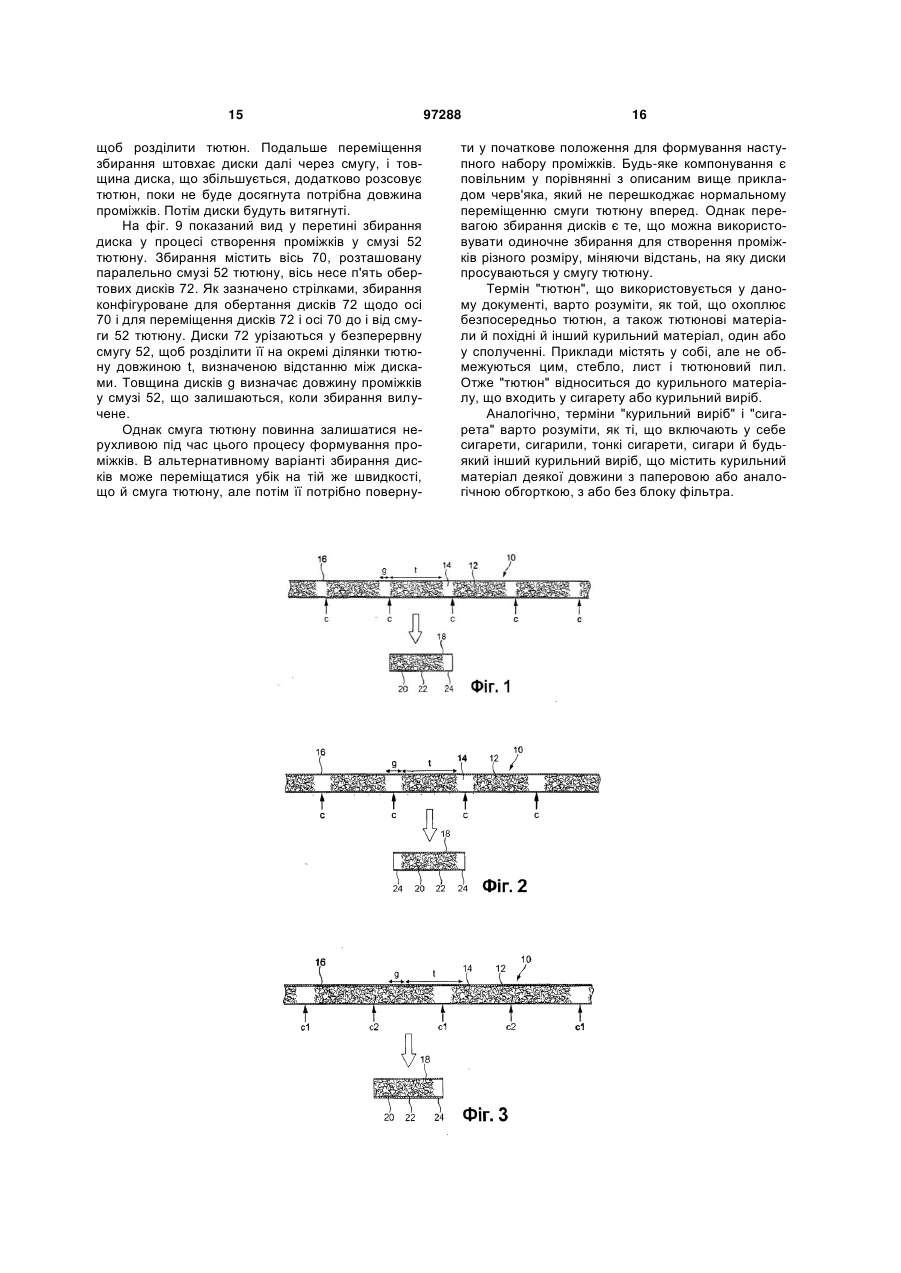

1. Спосіб формування тютюнових стрижнів, придатних для виготовлення тютюнових виробів щонайменше з одним закритим кінцем, у якому: забезпечують нескінченну смугу (34) тютюну, утворюють у зазначеній смузі проміжки без тютюну, розташовані з однаковим інтервалом уздовж смуги, обертають цю смугу у паперову обгортку (16) нескінченної довжини і розрізають обгорненy смугу на тютюнові стрижні, який відрізняється тим, що обгортання смуги здійснюють таким чином, що проміжки без тютюну формують пропуски (14), і розрізування здійснюють через пропуски. 2. Спосіб за п. 1, який відрізняється тим, що утворюють кожний проміжок з довжиною, рівною подвоєній довжині паперової обгортки, необхідною для наступного згинання поверх тютюну, і при розрізуванні обгорненої смуги розрізають її через паперову обгортку в осьовій середній точці кожного проміжку. 3. Спосіб за п. 2, який відрізняється тим, що проміжки розташовують один від одного на відстані, рівній подвоєній довжині, займаній тютюном, призначеним для курильних виробів, що виготовляються з тютюнових стрижнів. 4. Спосіб за п. 3, який відрізняється тим, що розрізають тютюнові стрижні подовжньо навпіл шляхом розрізування через осьову середню точку кожного тютюнового стрижня. 2 (19) 1 3 97288 4 13. Спосіб за п. 9, який відрізняється тим, що поділ смуги й розсування ділянок тютюну здійснюють за допомогою переміщення щонайменше одного обертового диска в смузі і зі смуги, що обертається щодо осі, паралельної смузі, та має товщину, що зростає від краю до центра диска. 14. Установка для формування тютюнових стрижнів, що містить: транспортувальний пристрій для підтримки й транспортування нескінченної смуги (34) тютюну, пристрій для створення проміжків у тютюні (30; 32; 50; 72), виконаний з можливістю створення у смузі розташованих з однаковим інтервалом один від одного проміжків без тютюну (14), арматуру та пристрій подачі паперової обгортки, виконані з можливістю прийому смуги після створення проміжків і обгортання смуги у паперову обгортку (16) нескінченної довжини, і різак, виконаний з можливістю розподілу обгорненої смуги на тютюнові стрижні шляхом розрізування через паперову обгортку у місцях, де вона накладається на проміжки, яка відрізняється тим, що арматура виконана з можливістю обгортання смуги папером так, що проміжки без тютюну формують пропуски (14), і різак виконаний з можливістю розрізати паперову обгортку через пропуски. 15. Установка за п. 14, яка відрізняється тим, що пристрій для створення проміжків у тютюні здатний створювати проміжки шляхом видалення тютюну зі смуги. 16. Установка за п. 15, яка відрізняється тим, що пристрій для створення проміжків у тютюні містить обрізний пристрій щонайменше з одним обрізним диском із профілем висоти за колом, конфігурованим для зрізання тютюну за всією шириною смуги на довжину кожного проміжку. 17. Установка за п. 14, яка відрізняється тим, що пристрій для створення проміжків у тютюні здатний створювати проміжки з поділом смуги на поздовжні ділянки тютюну та розсуванням цих ділянок. 18. Установка за п. 17, яка відрізняється тим, що пристрій для створення проміжків у тютюні містить черв'як, установлений з можливістю обертання щодо осі, паралельної довжині смуги, так що різьба черв'яка проходить через смугу у міру того, як вона переноситься транспортувальним пристроєм, причому товщина витка різьби зростає з відстанню уздовж черв'яка. 19. Установка за п. 18, яка відрізняється тим, що черв'як має різьбу, що починається від точки на передньому кінці черв'яка та має радіус, що зростає з відстанню уздовж черв'яка від цієї точки щонайменше на частині довжини черв'яка. 20. Установка за п. 18, яка відрізняється тим, що черв'як має різьбу, що починається від переднього краю, розташованого по суті уздовж радіуса різьби, та має по суті постійний радіус. 21. Установка за п. 17, яка відрізняється тим, що пристрій для створення проміжків у тютюні містить щонайменше один диск, який установлений з можливістю обертання щодо осі, паралельної смузі, і всувається в смузі і зі смуги під час обертання, причому диск має товщину, що зростає від краю до центра диска. Даний винахід відноситься до способу й установки для формування тютюнових стрижнів, придатних для виготовлення курильних виробів із закритими кінцями. Виготовлені курильні вироби, такі як сигарети, звичайно містять тютюновий стрижень з обгорткою із цигаркового паперу й фільтр, приєднаний до тютюнового стрижня папером для склеювання, хоча також є звичайні сигарети без фільтра. У будь-якому випадку кінець сигарети, який передбачається підпалювати, часто відкритий, так що видно тютюн усередині цигаркового паперу. Це приведе до витоку або просипанню тютюну з сигарети, а також дозволяє забруднюючим речовинам і стороннім предметам потрапити у тютюн. У відношенні цього раніше було запропоновано закрити один або обидва кінці сигарети, склавши або іншим способом обробивши ділянку цигаркового паперу, що виступає за тютюновий стрижень. Для цього необхідно, щоб довжина тютюнового стрижня була меншою, ніж довжина обгортки навколо нього. При виготовленні сигарет смугу (валик) тютюну нескінченної довжини звичайно обертають у смугу цигаркового паперу нескінченної довжини, потім отриманий продукт ріжуть з деяким інтервалом, щоб сформувати окремі стрижні. При цьому неминуче одержують стрижні, в яких тютюн і папір мають однакову довжину. Отже, потрібні альтернативні способи одержання тютюнових стрижнів із виступаючим за край папером, який можна скласти, щоб закрити кінець(і) сигарети. Наприклад, у патентних заявках Великобританії GB 0622687.2 і GB 0703785.6, зареєстрованих 14 листопада 2006 р. і 27 лютого 2007 p., обидві озаглавлені "Курильний виріб із закритим кінцем і способи й установка для його виготовлення" описане приклеювання додаткової ділянки паперу, що згинається, навколо кінця тютюнового стрижня для створення виступаючої за край частини, щоб зігнути її поверх тютюну для формування закритого кінця. Більше ранні приклади містять у собі патент US 1164118, де пропонується машина для виготовлення сигарет, що формує трубку з окремого шматка цигаркового паперу, закриває один кінець трубки, частково наповнює трубку тютюном, а потім закриває інший кінець. У патенті US 501498 описана машина, що обертає окремі шматки цигаркового паперу навколо окремих смужок тютюну певної довжини, стискає тютюн з обох кінців, щоб одержати виступаючий за край папір для згинання, а потім закриває кожний кінець згинанням. Однак 5 ці попередні способи не дуже добре підходять для сучасних способів виготовлення сигарет. Інший спосіб складається в одержанні готового звичайного курильного виробу, в якому тютюновий стрижень довше звичайного. Кінець фільтра курильного виробу ставлять вертикально на вібруючу поверхню або постукують їм. При цьому тютюн осідає донизу у навколишню обгортку, залишаючи вільний кінець обгортки, який можна скласти поверх тютюну для одержання закритого кінця. Однак це потенційно невигідно. Тютюн звичайно містить суміш різних курильних матеріалів, і вони мають тенденцію осідати на різній глибині після вібрації або постукування, що приводить до неоднорідного складу тютюнового стрижня. Відповідно, за першим аспектом даного винаходу пропонується спосіб формування тютюнових стрижнів, що включає в себе: забезпечення смуги тютюну нескінченної довжини; створення у смузі проміжків без тютюну, де проміжки розташовані з однаковим інтервалом один від одного уздовж смуги; обгортання смуги у паперову обгортку нескінченної довжини; і поділ обгорненої смуги на тютюнові стрижні шляхом розрізування паперової обгортки у місцях, де вона накладена на проміжки. Це дає тютюнові стрижні, які мають виступаючу за край ділянку паперу на одному або обох кінцях (залежно від положення розрізів), який можна скласти всередину поверх тютюну, щоб закрити кінець(і) готового курильного виробу. Цей спосіб включає звичайні етапи виготовлення тютюнових стрижнів, плюс додаткову стадію створення проміжків у смузі тютюну. Додаткова стадія легко може бути здійснена при стандартному виробництві, так що існуючі виробничі лінії й способи можна легко адаптувати для здійснення даного винаходу. Крім того, створення проміжків можна легко й просто виконати за допомогою нескладного встаткування й без переривання переміщення тютюну по ходу виробничого процесу, так що процес виробництва може бути настільки ж швидким, або майже настільки ж швидким, що й при виробництві звичайних тютюнових стрижнів. У деяких варіантах здійснення цей спосіб здійснюється таким чином, щоб кожний проміжок мав довжину, рівну подвоєній довжині паперової обгортки, необхідної для наступного згинання поверх тютюну, і поділ обгорненої смуги містить у собі розрізування паперової обгортки в осьовій середній точці (щодо осі) кожного проміжку. Якщо проміжки розташовані один від одного на відстані, рівній подвоєній довжині, займаній тютюном, призначеним для курильних виробів, що виготовляються з тютюнових стрижнів, можна сформувати тютюнові стрижні подвійної довжини. Кожний стрижень подвійної довжини містить два стрижні одиночної довжини, з'єднані впритул, з виступаючим за край папером для кожного стрижня на кінцях стрижня подвійної довжини. Спосіб може додатково включати поділ тютюнових стрижнів навпіл розрізуванням в осьовій середній точці кожного тютюнового стрижня, щоб одержати стрижні одиночної довжини, кожний з яких має одиночну довжину тютюну й папір, що виступає за край на одному кінці. Вони можуть бути використані для 97288 6 одержання сигарет з фільтром із закритим кінцем тютюну. В альтернативному варіанті проміжки можуть перебувати на відстані один від одного, рівній довжині, займаній тютюном, передбачуваній для курильних виробів, що виготовляються з тютюнових стрижнів. Таким чином, тютюн (ділянка тютюнової смуги) між проміжками має довжину, необхідну для одиночного курильного виробу, при цьому одержують тютюнові стрижні з виступаючим за край папером на обох кінцях, з яких можна виготовити сигарету без фільтра з двома закритими кінцями. Як альтернативний варіант для одержання стрижнів довжини одиночного виробу з виступаючим за край папером тільки на одному кінці, кожний проміжок може мати довжину, рівну довжині паперової обгортки, необхідну для наступного згинання поверх тютюну, проміжки можуть бути на відстані один від одного, рівній довжині тютюну, передбачуваного для курильних виробів, що виготовляються з тютюнових стрижнів, і поділ обгорненої смуги може включати розрізування через паперову обгортку по суті впритул з одним кінцем кожного проміжку. Створення проміжків без тютюну в одній смузі може включати видалення тютюну зі смуги. Може бути використаний будь-який спосіб, придатний для цього. Наприклад, видалення тютюну зі смуги може включати зрізання тютюну за всією шириною смуги на довжину кожного проміжку за допомогою обрізного (зрізного) пристрою. Обрізні пристрої добре відомі для зрізання тютюну зі смужок для досягнення рівномірної товщини тютюну. Отже, за цим варіантом здійснення не потрібно вводити складні модифікації виробничої лінії. Додатковий обрізний пристрій може бути доданий для створення проміжків у смузі, або, більше просто, існуючий обрізний пристрій може бути модифікований або замінений для створення проміжків крім звичайного зрізання тютюну. В альтернативному варіанті створення проміжків без тютюну у смузі може включати поділ смуги на поздовжні ділянки тютюну й розсування цих ділянок. Крім того, для цього може бути використаний будь-який придатний спосіб. Наприклад, поділ смуги й розсування ділянок тютюну може включати введення черв'яка, що обертається навколо осі, паралельній довжині смуги, стикаючись зі смугою, поки вона переміщається подовжньо, черв'як має різьблення, товщина витка якого зростає з відстанню уздовж черв'яка. Використання черв'яка не впливає на переміщення вперед смуги тютюну уздовж виробничої лінії, оскільки різьблення є стаціонарним за винятком його обертання, що змушує тютюн переміщатися подовжньо, подібно воді, що піднімається архімедовим гвинтом. Черв'як може бути сконфігурований різним чином. Наприклад, черв'як може мати різьблення, що починається від точки на передньому кінці черв'яка й радіус якого зростає з відстанню уздовж черв'яка від цієї точки щонайменше на частині довжини черв'яка. Або ж черв'як може мати різьблення, що починається з переднього краю, розташованого по 7 суті уздовж радіуса різьблення, і різьблення має по суті постійний радіус. У додатковому прикладі поділ смуги й розсування ділянок тютюну можуть містити у собі зрушення щонайменше одного обертового диска в і зі смуги, диск обертається навколо осі, паралельній смузі, і має товщину, що зростає від краю центра диска. Може виявитися, що цей спосіб більше складний для здійснення, чим черв'як, відносно обробки смуги тютюну, що рухається. Однак конфігуровані у такий спосіб обертові диски можуть бути кращі стосовно одного диска або набору дисків, які можуть бути використані для створення проміжків різної довжини. За другим аспектом даного винаходу пропонується установка для формування тютюнових стрижнів, що містить: транспортувальний пристрій для підтримки й транспортування нескінченної смуги тютюну; пристрій для створення проміжків у тютюні, виконаний з можливістю створення у смузі розташованих з рівномірними інтервалами проміжків без тютюну; арматуру й пристрій для подачі паперової обгортки, виконані з можливістю одержання смуги після створення проміжків і обгортання смуги у паперову обгортку нескінченної довжини; і різак, виконаний з можливістю розділяти обгорнену смугу на тютюнові стрижні різанням через паперову обгортку у місцях, де вона накладається поверх проміжків. Пристрій для створення проміжків у тютюні може створювати проміжки, видаляючи тютюн зі смуги. Наприклад, цей пристрій може являти собою обрізний пристрій щонайменше з одним обрізним диском із профілем висоти за колом, конфігурованим для зрізання тютюну за всією шириною смуги на довжину кожного проміжку. В альтернативному варіанті пристрій для створення проміжків у тютюні може створювати проміжки шляхом поділу смуги на поздовжні ділянки тютюну й розсування цих ділянок. Такий пристрій може містити черв'яка, що обертається щодо осі, паралельній довжині смуги, щоб різьблення черв'яка проходило через смугу у міру його переносу транспортувальним пристроєм, товщина витка різьблення зростає з відстанню уздовж черв'яка. Черв'як може мати різьблення, що починається від точки на передньому кінці черв'яка й має радіус, що збільшується з відстанню уздовж черв'яка від точки щонайменше на частині довжини черв'яка. В альтернативному варіанті черв'як може мати різьблення, що починається від переднього краю, розташованого по суті уздовж радіуса різьблення, різьблення по суті мають постійний радіус. В інших варіантах здійснення пристрій для створення проміжків у тютюні може містити щонайменше один диск, що обертається щодо осі, паралельній смузі й що всувається й висунутий зі смуги під час обертання, диск має товщину, що збільшується від краю до центра диска. Для кращого розуміння даного винаходу, а також щоб показати, як він може бути здійснений, далі тільки як приклад наведені посилання на прикладені креслення, на яких: 97288 8 на фіг. 1 показаний поздовжній перетин за довжиною безперервної обгорненої смуги тютюну за першим варіантом здійснення даного винаходу; на фіг. 2 показаний поздовжній перетин за довжиною безперервної обгорненої смуги тютюну за другим варіантом здійснення; на фіг. 3 показаний поздовжній перетин за довжиною безперервної обгорненої смуги тютюну за третім варіантом здійснення; на фіг. 4 показаний вид у плані звичайного обрізного пристрою; на фіг. 5 показаний вид у плані обрізного пристрою за одним варіантом здійснення даного винаходу; на фіг. 6 показаний вид збоку обрізного диска обрізного пристрою за фіг. 5; на фіг. 7 показаний вид у перспективі пристрою для створення проміжків у тютюні за одним варіантом здійснення даного винаходу; на фіг. 8 показаний вид у перспективі пристрою для створення проміжків у тютюні за іншим варіантом здійснення; і на фіг. 9 показаний вид у перспективі пристрою для створення проміжків у тютюні за додатковим варіантом здійснення. У даному винаході пропонується спосіб для формування тютюнових стрижнів, придатних для виготовлення курильних виробів, таких як сигарети, в яких тютюн на кінці стрижня у готовому курильному виробі покритий складеною всередину поверх тютюну виступаючою за край ділянкою паперової обгортки. Для досягнення цього необхідно забезпечити тютюновий стрижень (або курильний виріб), в якому цигарковий папір, обгорнений навколо тютюну, виступає за край тютюну на відстань, достатню, щоб покрити тютюн, коли папір складений. За даним винаходом пропонується, щоб це досягалося на ранньому етапі звичайного процесу виготовлення сигарет при формуванні смуги тютюну й наступному обгортанні смуги у цигарковий папір. Звичайно пухкий тютюн беруть з бункера й мають у своєму розпорядженні тонку безперервну або нескінченну смугу по суті тієї ж ширини або товщини, що й потрібна ширина тютюну у готовому курильному виробі. Смуга подається на арматуру, яка зчіплює обгортку з цигаркового паперу навколо смуги й закріплює обгортку на місці за допомогою безперервної лінії адгезиву, що проходить уздовж всієї довжини паперу й смуги. Обгортка також є нескінченною й подається на арматуру від рулону, ширина якого дорівнює довжині окружності курильного виробу плюс достатня додаткова ділянка паперу для формування накладеного клейового шва. При цьому одержують безперервний тютюновий стрижень, що містить тютюн, обгорнений у цигарковий папір. Безперервний стрижень потім ріжуть на окремі стрижні одиночної або подвійної довжини для наступного збирання з блоками фільтрів. За даним винаходом до того, як смуга тютюну обгорнена у цигарковий папір, у смузі тютюну створюють безліч проміжків або просвітів, проміжки розташовані з однаковим інтервалом уздовж всієї довжини смуги. Потім смугу подають в арма 9 туру для обгортання у нескінченний папір звичайним чином. Тобто, безперервний тютюновий стрижень, в який наповнений тютюн, ділиться на ділянки проміжками без тютюну, або створюються пропуски. Цей безперервний стрижень потім розділяють на окремі стрижні розрізуванням через папір у положеннях, що відповідають лежачим під ним проміжкам. Тим самим, окремі тютюнові стрижні з папером, що виступає за край на одному або обох кінцях, будуть створені з використанням способу виготовлення й установки, які є звичайними, а потрібно тільки додавання етапу одержання проміжків у смузі тютюну. Довжина проміжків визначає довжину виступаючого за край паперу. Оскільки виступаючий за край папір призначений для згинання поверх відкритого на кінці стрижня тютюну, довжина проміжків повинна бути вибрана відповідно. Аналогічно, довжина ділянок тютюну між проміжками повинна бути вибрана з урахуванням потрібної довжини тютюну у готових курильних виробах. Потрібна комбінація тютюну й виступаючого за край паперу може бути досягнута різними способами. На фіг. 1 показаний вид у поздовжньому перетині першого варіанта здійснення безперервного тютюнового стрижня до розрізування на окремі стрижні. Як зазначено вище, безперервний стрижень 10 містить тютюн, розташований на ділянках 12 із проміжками або пропусками 14 між ділянками тютюну. Тютюн 12 і проміжки 14 оточені трубчастою паперовою обгорткою 16, так що стрижень є циліндричним. У цьому прикладі кожна ділянка 12 тютюну має довжину t, рівну потрібній довжині тютюну у готовому курильному виробі. Кожний проміжок 14 має довжину g, рівну потрібній виступаючого за край паперу на кінці тютюну. Шляхом розрізування безперервного стрижня 10 на одному кінці кожного проміжку 14 (на тому самому кінці для кожного проміжку) урівень з межею між проміжком 14 і тютюном 12, безперервний стрижень 10 ділиться на окремі стрижні 18, кожний з яких містить тютюн певної довжини 20 всередині паперової обгортки 22, яка виступає за край на одному кінці, щоб сформувати виступаючу за край ділянку 24, що згинається. Стрілки с указують положення кожного розрізу. Папір, що згинається і виступає за край, може бути використаний, щоб закрити один кінець тютюнового стрижня, у той час як інший кінець тютюнового стрижня приєднаний до блоку фільтра за допомогою паперу для склейки, щоб одержати курильний виріб із приклеєним фільтром. На фіг. 2 показаний другий варіант здійснення безперервного тютюнового стрижня 10. Як і перед цим, кожна ділянка 12 тютюну має довжину t, рівну потрібній довжині тютюну у готовому курильному виробі. Однак проміжки 14 має довжину g, рівну подвоєній потрібній довжині виступаючого за край паперу. Безперервний стрижень розрізаний у положеннях с, які сполучені з осьовими середніми точками кожного проміжку. Ці положення розрізу дозволяють одержати окремі стрижні 18, кожний з яких містить тютюн певної довжини 20, обгорнений у паперову обгортку 22, яка має виступаючу за 97288 10 край ділянку 24 на обох кінцях стрижня 18. Це компонування може бути використане, щоб закрити обидва кінці тютюнового стрижня 18, забезпечуючи курильний виріб без приклеєного фільтра. На фіг. 3 показаний третій варіант здійснення безперервного тютюнового стрижня 10. У цьому прикладі кожна ділянка 12 тютюну має довжину t, що є подвоєною довжиною передбачуваної кількості тютюну у готовому курильному виробі. Аналогічно, кожний проміжок 14 має довжину g, що є подвоєною довжиною потрібного виступаючого за край паперу. Як у варіанті здійснення за фіг. 2, безперервний стрижень 10 розрізаний у середній точці кожного проміжку, тим самим, розділяючи папір 16 відповідно проміжкам 12 на дві частини. Ці розрізи самі по собі, показані як с1, дають тютюнові стрижні подвоєної довжини, кожний з яких містить тютюн довжиною, достатньою для двох курильних виробів плюс виступаючий за край папір на кожному кінці. Для одержання окремих тютюнових стрижнів 18 одиночної довжини роблять додаткові розрізи с2 у середній точці кожної ділянки 12 тютюну. При цьому одержують тютюнові стрижні 18, кожний з яких містить тютюн 20 певної довжини з паперовою обгорткою 22 з виступаючою за край ділянкою 24 тільки на одному кінці. Таким чином, тютюнові стрижні, аналогічні отриманим за варіантом здійснення за фіг. 1, можуть бути виготовлені за способом, що вимагає тільки половини пропусків у смузі тютюну. Спочатку можуть бути виконані всі розрізи сі через проміжки 14 з наступним розрізом тютюнових стрижнів подвійної довжини навпіл розрізами с2. В альтернативному варіанті розрізи с1 і с2 можуть бути виконані по черзі у послідовності уздовж безперервного стрижня 10, щоб розділити кожний тютюновий стрижень окремо. Як зазначено вище, щоб виготовити тютюнові стрижні за даним винаходом, можна використовувати звичайну установку для формування смуги тютюну й пропустити смугу в арматуру для обгортання у цигарковий папір. Під час цього процесу смуга проходить вперед уздовж всієї її довжини, і після обгортання продовжує проходити поверх або за ріжучим ножем або іншим ріжучим пристроєм, що ріже безперервний стрижень за довжиною на окремі стрижні. Перед обгортанням тютюн утримується у формі смуги за рахунок вакуумного стрічкового транспортера. Можна розглянути два способи формування проміжків у смузі. При одному способі секції тютюну видаляють з безперервної смуги. Вилучені секції продовжуються за всією шириною смуги, тим самим, створюючи безперервну смугу, сформовану з ділянок тютюну, розділених проміжками. Альтернативний спосіб містить у собі поділ смуги тютюну з рівномірними інтервалами й виштовхування тютюну у будь-яку сторону проміжку. Пристрій для створення проміжків у тютюні може бути використаний для видалення або поділу тютюну; він може мати різну форму, як описано далі. В одному способі за першим варіантом видалення секцій тютюну зі смуги використовується пристрій, що розрізує, або обрізний пристрій, як пристрій для створення проміжків у тютюні, який 11 видаляє тютюн. Обрізні пристрої звичайно використовуються для додавання форми смузі тютюну. Коли смуга тютюну початково сформована з тютюну, взятого з бункера, смуга буде нерівною й змінної ширини або товщини. Можна використовувати один або декілька обрізних пристроїв, щоб зрізати надлишок тютюну для одержання смуги потрібного розміру. Ширина смуги може бути постійною або непостійною, щоб забезпечити різну щільність тютюну уздовж довжини курильного виробу. На фіг. 4 показаний вид у плані звичайного обрізного пристрою, що використовується для обрізки смуги тютюну. Два обрізних диски або ножа 30, 32 розташовані з можливістю обертання в одній і тій же горизонтальній площині з примиканням їхніх країв. Два диски 30, 32 обертаються у різному напрямку, як показано на кресленні, так що в області обрізки, де диски 30, 32 примикають один до одного, краї дисків 30, 32 рухаються в одному напрямку. Смуга 34 тютюну, переносна, наприклад, на вакуумному стрічковому транспортері, проходить над областю обрізки, так що нижня частина смуги 34 стикається з обертовими краями дисків 30, 32. Смуга 34 проходить уздовж всієї довжини по прямій лінії уздовж горизонтального шляху, рівновіддаленого від центрів двох дисків 30, 32, і у напрямку, протилежному напрямку руху країв дисків 30, 32 в області обрізки, як показано стрілкою на кресленні. У міру того, як смуга 34 тютюну зустрічається з обертовими краями обрізних дисків 30, 32, тютюн, що звисає нижче площини дисків, зрізується або зістригається зі смуги 34 дисками 30, 32, так що смуга 34 має постійну товщину, коли вона виходить з області обрізки. Колесо 36 розташоване під дисками 30, 32 в області обрізки, вісь обертання колеса лежить у горизонтальній площині. Колесо 36 розташоване так, що воно лежить у вертикальній площині, яка розташована під деяким кутом до вертикальної площини, яку займає смуга 34 тютюну. Його вертикальне положення вибране таким, щоб верхній край колеса перебував дуже близько від обрізних дисків 30, 32. У міру переміщення смуги 34 тютюну над дисками 30, 32 і її обрізання, колесо 26 обертається й переносить тютюн, що вилучений від смуги 34. Вилучений тютюн повертається у бункер для повторного використання у смузі тютюну. У прикладі за фіг. 4 обрізні диски 30, 32 є плоскими за всією довжиною їхнього кола. Ця конфігурація дозволяє обрізати смугу тютюну до постійної товщини. В альтернативному варіанті обрізні диски 30, 32 можуть мати ділянки на колі, які вище або нижче, ніж інші ділянки кола. Якщо диски синхронізовані за швидкістю обертання й кутовим положенням, так що ділянки різної висоти збігаються в області обрізки, смуга тютюну може бути обрізана для досягнення неоднакової товщини уздовж її довжини. Обертання дисків дає повторюваний контур товщини, що може бути вибраний, щоб кожна з окремих частин смуги, призначених для окремих сигарет, мала той самий контур товщини, наприклад, щоб передбачити більшу щільність тютюну на кінці кожної сигарети. 97288 12 Докладні відомості про обрізні пристрої, включаючи їхнє використання при обрізці смужок тютюну до неоднакової товщини, наведені у патентній заявці Великобританії GB 0624771.2, зареєстрованій 12 грудня 2006 p., озаглавленій "Курильний виріб і спосіб і установка для виготовлення курильних виробів". За варіантами здійснення даного винаходу пропонується використовувати обрізний пристрій для видалення тютюну зі смуги тютюну для створення необхідних проміжків. Ділянки кола обрізних дисків обрізного пристрою конфігуровані для того, щоб висота вище іншої частини кола була достатньою для зрізання всієї товщини смуги. На фіг. 5 показаний вид у плані обрізного пристрою, конфігурованого за цим варіантом здійснення. Кожний обрізний диск 30, 32 має область кола, форма якої така, що ділянки 40, які підняті вище поверхні диска, чергуються з ділянками 38, які лежать у площині диска. Диски по суті мають постійну товщину за їхнім колом, так що підняті ділянки 40 являють собою зміну форми поверхні диска, а не стовщені частини. Таким чином, зрізаний край, забезпечуваний ободом диска, зберігається навколо всього кола, але на різній висоті. У показаному прикладі обрізні диски 30, 32 конфігуровані для створення чотирьох проміжків у смузі тютюну за один оберт. Таким чином, кожний диск 30, 32 має чотири піднятих ділянки 40, розташовані з рівними інтервалами навколо обода. Довжина кожної піднятої ділянки 40 у напрямку кола відповідає потрібній довжині g кожного проміжку, як зазначено з посиланням на фіг. 1, 2 і 3. Між піднятими ділянками 40 перебувають плоскі ділянки 38, кожна з яких має довжину кола t, що відповідає потрібній довжині ділянок тютюну між проміжками, також як зазначено з посиланням на фіг. 1, 2 і 3. На фіг. 6 показаний вид збоку обрізного диска 32, якщо дивитися уздовж стрілки vi на фіг. 5. При цьому видний змінний профіль висоти окружності диска 32, щоб утворювалися підняті ділянки 40 і плоскі ділянки 38, які перебувають у площині диска. Підняті ділянки 40 мають висоту h над площиною диска, який досить великий, щоб пройти на всю товщину смуги й повністю видалити весь тютюн зі смуги за довжиною g. Якщо смуга раніше обрізана іншим обрізним пристроєм для досягнення однакової товщини, плоскі ділянки 38 можуть бути розташовані за висотою, що проходить нижче або на одному рівні з нижньою стороною смуги тютюну, так що обрізка не відбувається поза піднятими ділянками 40. В альтернативному варіанті функцію обрізки звичайного обрізного пристрою можна забезпечити за рахунок плоских ділянок 38, так що висота цих ділянок щодо смуги вибрана для обрізки смуги до однакової товщини між проміжками. Крім того, плоскі ділянки можуть бути замінені ділянками зі змінним профілем висоти, щоб одержати тютюн зі змінною товщиною за довжиною кожного окремого курильного виробу, як згадано вище. Для створення проміжків у смузі тютюну шляхом повного видалення секцій тютюну зі смуги можуть бути використані альтернативні компону 13 вання. Наприклад, може бути використаний пристрій для створення проміжків, що видаляє секції тютюну за рахунок усмоктування, або пристрій для створення проміжків, який вибиває вбік смугу, щоб виштовхнути секції тютюну. Альтернативний спосіб видалення секцій тютюну складається у поділі смуги тютюну інтервалами й виштовхування тютюну вбік у деяких місцях уздовж довжини смуги. Придатним пристроєм для створення проміжків у тютюні є обертовий черв'як. Черв'як змонтований з віссю обертання, паралельній довжині смуги тютюну, і розташований так, щоб його різьблення продовжувалось радіально у смугу тютюну. Крок різьблення черв'яка вибраний відповідно до довжини окремих ділянок тютюну. Початок різьблення розрізає смугу тютюну, що рухається, при кожному обертанні черв'яка, щоб відокремити кожну ділянку від смуги. Смуга потім продовжується для проходження уздовж його шляху вперед у міру обертання черв'яка, але ділиться на окремі ділянки з одною ділянкою між кожним кроком різьблення. Отже, різьблення саме заповнює проміжки між ділянками тютюну. Тому, за рахунок конфігурування різьблення з товщиною витка (у напрямку уздовж довжини черв'яка й смуги тютюну), що зростає з відстанню уздовж черв'яка, ділянки тютюну поступово розсовуються у міру їхнього проходження через черв'яка, щоб створити проміжки необхідної довжини. Таким чином, остаточна товщина витка різьблення визначає довжину проміжків. Одного витка черв'яка може бути досить, щоб розділити й розсунути смугу тютюну відповідним чином, але більше поступова дія може бути більше кращою, коли різьблення черв'яка може містити більше одного витка. На фіг. 7 показаний спрощений вид у перспективі першого приклада обертового черв'яка, придатного для цієї мети. Черв'як 50 змонтований для обертання щодо горизонтальної осі, паралельній шляху смуги 52 тютюну, безпосередньо збоку від смуги 52 тютюну. Як показано, смуга 52 тютюну переміщається вправо, і черв'як 50 обертається за годинниковою стрілкою, як видно з кінця далі по ходу процесу (стосовно напрямку переміщення смуги 52 тютюну). У цьому прикладі передній кінець черв'яка 52 сконфігурований, як точка 54, з радіусом різьблення, що поступово зростає уздовж першої половини довжини черв'яка. Це аналогічно звичайному кріпильному гвинту, в якому точка використовується для приводу гвинта для входження у поверхню. У даному випадку точка й зростаючий радіус замість цього використовуються для поступового введення різьблення у смугу 52 тютюну, що примикає, таким чином, розділяючи тютюн. Радіус може збільшуватися за всією довжиною гвинта або тільки поверх першої частини його довжини. Черв'як 50 зафіксований, за винятком його обертання, у той час як смуга 52 тютюну переміщається вперед через черв'яка. Швидкість обертання черв'яка 50 повинна бути правильно підібрана щодо лінійної швидкості переміщення вперед смуги 52 тютюну. Кожне обертання черв'яка 50 97288 14 вводить новий поділ у смугу 52 тютюну, і продовження обертання переносить окремі ділянки 58 тютюну через черв'як. Вся довжина різьблення проходить через кожний поділ для створення необхідних проміжків 60 у смузі тютюну. Різьблення має товщину 56, що зростає з відстанню уздовж черв'яка. При цьому окремі ділянки тютюну поступово розсовуються, поки вони не будуть розділені відповідною відстанню. Таким чином, остаточна товщина витка різьблення дорівнює g, необхідній довжині проміжків 60. Смуга 52 тютюну, безперервна при влученні на черв'яка, подається на інший кінець розділеної на окремі ділянки 58 тютюну, довжина яких t визначена кроком різьблення черв'яка 50, і які розділені однаковими проміжками 60, довжина яких g визначається товщиною витка різьблення. На фіг. 8 показаний альтернативний варіант здійснення обертового черв'яка 50. Черв'як 50 розташований з примиканням до смуги 52 тютюну, що переміщається, як показано на фіг. 7, і також сконфігурований, щоб крок визначав довжину ділянок 59 тютюну, і товщина 56 витка різьблення зростає з відстанню уздовж черв'яка для одержання проміжків 60 довжиною g у смузі. Однак цей черв'як має різьблення постійного радіуса (постійна глибина різьблення) і не починається від точки на передньому кінці. Замість цього черв'як має передній край 62 у формі ножа, розташованого радіально поперек різьблення. Цей край або ніж 62 розрізає смугу 52 тютюну у міру обертання черв'яка 50, щоб розділити тютюн. Товщина витка різьблення потім зростає від тонкого краю 62, щоб розсунути тютюн у міру його переміщення уздовж черв'яка, тим самим, створюючи проміжок. Кожний поворот черв'яка 50 розділяє смугу 52 у новому місці, забезпечуючи переміщення смуги тютюну вперед. Таким чином, безперервна смуга 52 ділиться на ділянки 58 тютюну, розділені проміжками 60, як це необхідно. Як показано на фіг. 7 і 8, смуга 52 тютюну нічим не підтримується. У реальності смуга переміщається на вакуумному стрічковому транспортері або іншому транспортувальному пристрої, який буде перешкоджати черв'якові 50, якщо смуга 52 розташована стосовно черв'яка, як показано на фіг. 7 або 8. Тому черв'як повинен бути розташований з інтервалом від смуги тютюну, щоб тютюн проходив через зовнішній край різьблення й утримувався на транспортувальному пристрої. Також може бути використаний інший пристрій для створення проміжків для поділу смуги тютюну. Наприклад, один або декілька дисків можуть бути послідовно змонтовані для обертання на осі. Край кожного диска утворить край ножа, і кожний диск має товщину, що зростає від цього краю до центра диска до товщини щонайменше такій, як потрібна довжина проміжків, створюваних у смузі тютюну. Розташування дисків із проміжками уздовж осі відповідає потрібній довжині окремих ділянок тютюну після формування проміжків. Вісь розташована паралельно смузі тютюну. У міру обертання дисків збирання дисків і осі поступово переміщається ближче до смуги, щоб краї дисків урізалися у смугу на розташованих на відстані інтервалах, 15 щоб розділити тютюн. Подальше переміщення збирання штовхає диски далі через смугу, і товщина диска, що збільшується, додатково розсовує тютюн, поки не буде досягнута потрібна довжина проміжків. Потім диски будуть витягнуті. На фіг. 9 показаний вид у перетині збирання диска у процесі створення проміжків у смузі 52 тютюну. Збирання містить вісь 70, розташовану паралельно смузі 52 тютюну, вісь несе п'ять обертових дисків 72. Як зазначено стрілками, збирання конфігуроване для обертання дисків 72 щодо осі 70 і для переміщення дисків 72 і осі 70 до і від смуги 52 тютюну. Диски 72 урізаються у безперервну смугу 52, щоб розділити її на окремі ділянки тютюну довжиною t, визначеною відстанню між дисками. Товщина дисків g визначає довжину проміжків у смузі 52, що залишаються, коли збирання вилучене. Однак смуга тютюну повинна залишатися нерухливою під час цього процесу формування проміжків. В альтернативному варіанті збирання дисків може переміщатися убік на тій же швидкості, що й смуга тютюну, але потім її потрібно поверну 97288 16 ти у початкове положення для формування наступного набору проміжків. Будь-яке компонування є повільним у порівнянні з описаним вище прикладом черв'яка, який не перешкоджає нормальному переміщенню смуги тютюну вперед. Однак перевагою збирання дисків є те, що можна використовувати одиночне збирання для створення проміжків різного розміру, міняючи відстань, на яку диски просуваються у смугу тютюну. Термін "тютюн", що використовується у даному документі, варто розуміти, як той, що охоплює безпосередньо тютюн, а також тютюнові матеріали й похідні й інший курильний матеріал, один або у сполученні. Приклади містять у собі, але не обмежуються цим, стебло, лист і тютюновий пил. Отже "тютюн" відноситься до курильного матеріалу, що входить у сигарету або курильний виріб. Аналогічно, терміни "курильний виріб" і "сигарета" варто розуміти, як ті, що включають у себе сигарети, сигарили, тонкі сигарети, сигари й будьякий інший курильний виріб, що містить курильний матеріал деякої довжини з паперовою або аналогічною обгорткою, з або без блоку фільтра. 17 Комп’ютерна верстка Л. Купенко 97288 Підписне 18 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
