Пристрій для роботи з льодом та/або ущільненим снігом, та/або ґрунтом

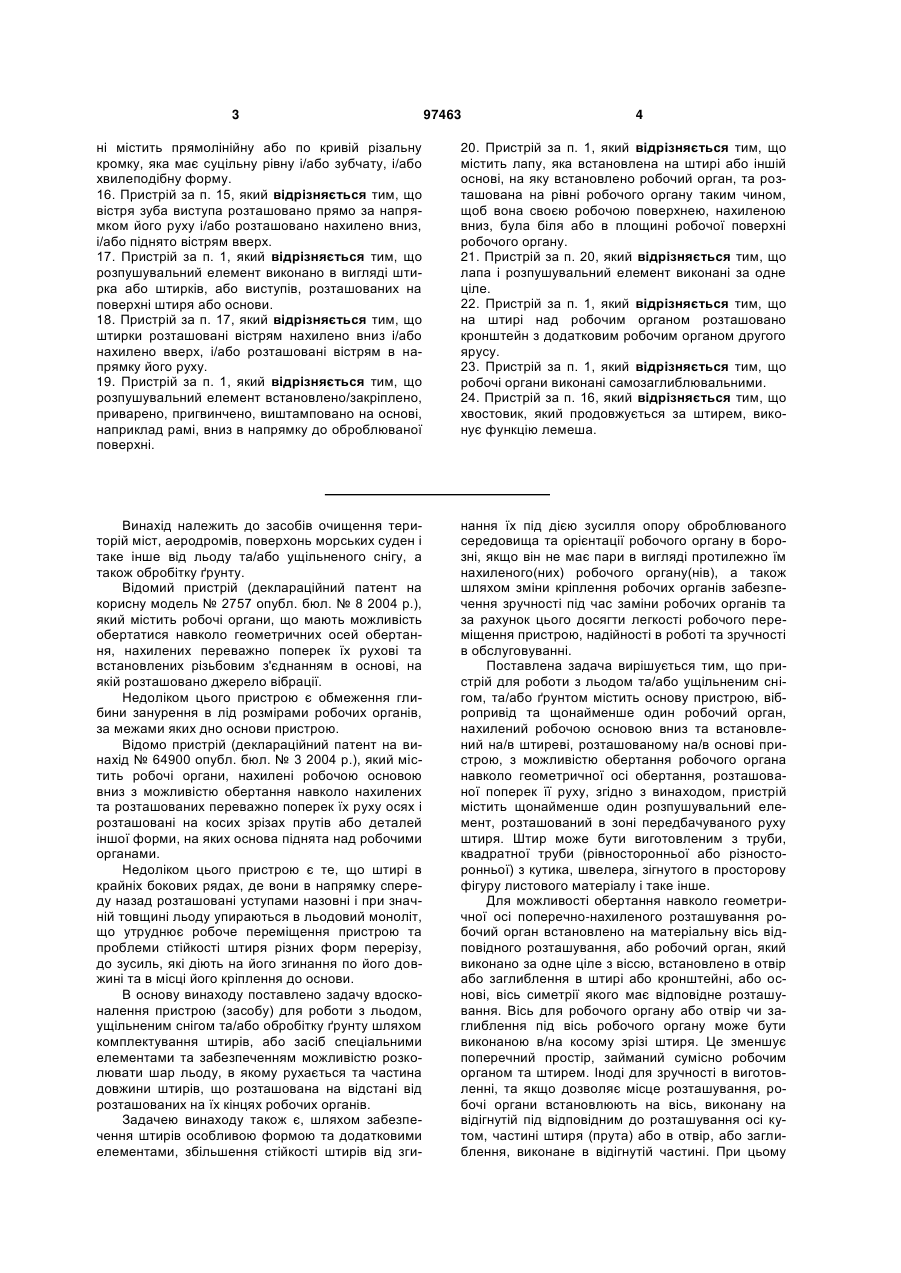

1. Пристрій для роботи з льодом та/або ущільненим снігом, та/або ґрунтом, що містить основу пристрою, вібропривід та щонайменше один робочий орган, нахилений робочою основою вниз та встановлений на/в штиреві, розташованому на/в основі пристрою, з можливістю обертання робочого органа навколо геометричної осі обертання, розташованої поперек її руху, який відрізняється тим, що містить щонайменше один розпушувальний елемент, розташований в зоні передбачуваного руху штиря. 2. Пристрій за п. 1, який відрізняється тим, що робочий орган встановлено на осі. 3. Пристрій за п. 1, який відрізняється тим, що робочий орган встановлено віссю в отвір або заглиблення, вісь симетрії якого має поперечно нахилене розташування. 4. Пристрій за п. 1, який відрізняється тим, що вісь встановлено на/в косому зрізі штиря. 5. Пристрій за п. 1, який відрізняється тим, що вісь виконано на зігнутій частині штиря або в зігнутій частині штиря виконано отвір або заглиблення під вісь, з якою робочий орган виконано за одне ціле. 6. Пристрій за п. 1, який відрізняється тим, що штир виконано з квадратної або круглої труби або кутика, або швелера, або прута, переріз якого має 2 (19) 1 3 97463 4 ні містить прямолінійну або по кривій різальну кромку, яка має суцільну рівну і/або зубчату, і/або хвилеподібну форму. 16. Пристрій за п. 15, який відрізняється тим, що вістря зуба виступа розташовано прямо за напрямком його руху і/або розташовано нахилено вниз, і/або піднято вістрям вверх. 17. Пристрій за п. 1, який відрізняється тим, що розпушувальний елемент виконано в вигляді штирка або штирків, або виступів, розташованих на поверхні штиря або основи. 18. Пристрій за п. 17, який відрізняється тим, що штирки розташовані вістрям нахилено вниз і/або нахилено вверх, і/або розташовані вістрям в напрямку його руху. 19. Пристрій за п. 1, який відрізняється тим, що розпушувальний елемент встановлено/закріплено, приварено, пригвинчено, виштамповано на основі, наприклад рамі, вниз в напрямку до оброблюваної поверхні. 20. Пристрій за п. 1, який відрізняється тим, що містить лапу, яка встановлена на штирі або іншій основі, на яку встановлено робочий орган, та розташована на рівні робочого органу таким чином, щоб вона своєю робочою поверхнею, нахиленою вниз, була біля або в площині робочої поверхні робочого органу. 21. Пристрій за п. 20, який відрізняється тим, що лапа і розпушувальний елемент виконані за одне ціле. 22. Пристрій за п. 1, який відрізняється тим, що на штирі над робочим органом розташовано кронштейн з додатковим робочим органом другого ярусу. 23. Пристрій за п. 1, який відрізняється тим, що робочі органи виконані самозаглиблювальними. 24. Пристрій за п. 16, який відрізняється тим, що хвостовик, який продовжується за штирем, виконує функцію лемеша. Винахід належить до засобів очищення територій міст, аеродромів, поверхонь морських суден і таке інше від льоду та/або ущільненого снігу, а також обробітку ґрунту. Відомий пристрій (деклараційний патент на корисну модель № 2757 опубл. бюл. № 8 2004 p.), який містить робочі органи, що мають можливість обертатися навколо геометричних осей обертання, нахилених переважно поперек їх рухові та встановлених різьбовим з'єднанням в основі, на якій розташовано джерело вібрації. Недоліком цього пристрою є обмеження глибини занурення в лід розмірами робочих органів, за межами яких дно основи пристрою. Відомо пристрій (деклараційний патент на винахід № 64900 опубл. бюл. № 3 2004 p.), який містить робочі органи, нахилені робочою основою вниз з можливістю обертання навколо нахилених та розташованих переважно поперек їх руху осях і розташовані на косих зрізах прутів або деталей іншої форми, на яких основа піднята над робочими органами. Недоліком цього пристрою є те, що штирі в крайніх бокових рядах, де вони в напрямку спереду назад розташовані уступами назовні і при значній товщині льоду упираються в льодовий моноліт, що утруднює робоче переміщення пристрою та проблеми стійкості штиря різних форм перерізу, до зусиль, які діють на його згинання по його довжині та в місці його кріплення до основи. В основу винаходу поставлено задачу вдосконалення пристрою (засобу) для роботи з льодом, ущільненим снігом та/або обробітку ґрунту шляхом комплектування штирів, або засіб спеціальними елементами та забезпеченням можливістю розколювати шар льоду, в якому рухається та частина довжини штирів, що розташована на відстані від розташованих на їх кінцях робочих органів. Задачею винаходу також є, шляхом забезпечення штирів особливою формою та додатковими елементами, збільшення стійкості штирів від зги нання їх під дією зусилля опору оброблюваного середовища та орієнтації робочого органу в борозні, якщо він не має пари в вигляді протилежно їм нахиленого(них) робочого органу(нів), а також шляхом зміни кріплення робочих органів забезпечення зручності під час заміни робочих органів та за рахунок цього досягти легкості робочого переміщення пристрою, надійності в роботі та зручності в обслуговуванні. Поставлена задача вирішується тим, що пристрій для роботи з льодом та/або ущільненим снігом, та/або ґрунтом містить основу пристрою, вібропривід та щонайменше один робочий орган, нахилений робочою основою вниз та встановлений на/в штиреві, розташованому на/в основі пристрою, з можливістю обертання робочого органа навколо геометричної осі обертання, розташованої поперек її руху, згідно з винаходом, пристрій містить щонайменше один розпушувальний елемент, розташований в зоні передбачуваного руху штиря. Штир може бути виготовленим з труби, квадратної труби (рівносторонньої або різносторонньої) з кутика, швелера, зігнутого в просторову фігуру листового матеріалу і таке інше. Для можливості обертання навколо геометричної осі поперечно-нахиленого розташування робочий орган встановлено на матеріальну вісь відповідного розташування, або робочий орган, який виконано за одне ціле з віссю, встановлено в отвір або заглиблення в штирі або кронштейні, або основі, вісь симетрії якого має відповідне розташування. Вісь для робочого органу або отвір чи заглиблення під вісь робочого органу може бути виконаною в/на косому зрізі штиря. Це зменшує поперечний простір, займаний сумісно робочим органом та штирем. Іноді для зручності в виготовленні, та якщо дозволяє місце розташування, робочі органи встановлюють на вісь, виконану на відігнутій під відповідним до розташування осі кутом, частині штиря (прута) або в отвір, або заглиблення, виконане в відігнутій частині. При цьому 5 штир може бути виготовленим з квадратної або круглої труби, кутика, швелера, прута, переріз якого має форму, наприклад, круга, овалу, квадрата, шестигранника і т.п., з гофрованої або зігнутої полоси, та з можливістю комплектування просторової конструкції штиря суцільною деталлю, наприклад прутком. Це забезпечує міцність конструкції при її відносній легкості. Штирі, на яких встановлені робочі органи, розташовані на рамі (основі), яка може бути виготовлена із швелера, кутика, гнутого профілю або просто з листа металу як жорстко (приварена, пригвинчена і т.п.) так і кінематично (рухомо відносно основи і можливо з підпружиненням). Для врівноваження зусиль зсуву робочі органи нахилені протилежно один одному, що забезпечує засіб (пристрій) від зміщення в один бік від борозни. Ту ж задачу вирішують, встановивши слідом за робочим органом лапу, яка своєю робочою площиною лягає на зріз, виконаний робочим органом, і таким чином, навіть якщо в засобі всього один робочий орган, він зорієнтований лапою в необхідному напрямку руху, обмеженням руху в поперечному напрямку від напрямку робочого руху. Так якщо цей рух має бути прямолінійним, то лапа розташовується своєю робочою поверхнею/поверхнею, яка контактує зі зрізом, виконаним робочим органом на моноліті або цілині (в площині обертання робочого органу). Якщо цей рух буде по кругу (в пристрої, наприклад, для очищення льоду, в якому робочі органи обертаються навколо спільної осі та рухаються по кривій), то в залежності від розташування робочих органів (нахилені до центра обертання робочою основою чи від центра) лапу розташовують зі зміщенням від площини обертання робочого органу в ту чи іншу сторону (для руху з нахилом робочої основи до центра лапа зміщена в напрямку до центра обертання, а якщо робоча основа робочого органу нахилена від центра обертання, то зміщена лапа від центра обертання основи). Для зменшення зусилля на заглиблення робочого органу в лід чи ґрунт та для робочого руху вперед засіб містить вібропривід. Вібропривід може мати віброгенератор та привід його дії. Віброгенератор може бути механічним (наприклад ексцентрик на валу для обертання), електричним, електромагнітним, електромеханічним (дія електроприводу на пружину, яка стискається і після відключення дії електроприводу пружина випрямляється та надає сили інерції елемента, що має масу, який ударяє та передає на робочий орган імпульс сили) та інше. Привід віброгенератора може бути у вигляді двигуна внутрішнього згорання, електродвигуна та інше. Вібропривід може бути розташованим на рамі засобу, або якщо це ручний засіб з одним чи декількома робочими органами, то на держаку або на корпусі, на якому розташовано робочий орган. В держаку, який може бути виконаним трубчатої форми, а саме в його середині (в порожнистій частині) можуть бути розташовані елементи живлення віброгенератора. Засіб широкозахватний або ручний для виконання вузьких смуг може працювати і без віброприводу, але з використанням навантаження, або самоза 97463 6 глиблювальних робочих органів різних конструкцій. Для полегшення робіт з обслуговування пристрою (засобу), робочі органи можуть встановлюватись на вісь та фіксуватись на ній за допомогою шайби, яка фіксується на осі різьбовим елементом (наприклад гвинтом), шплінтом, або елементом типу пази-штирі з поворотом паза, що звужується відносно штиря з головкою, і таке подібне. Для того, щоб не збільшувати розміри робочих органів, для обробітку ґрунту, або зчищаючи з поверхні лід, товщина якого значно перевищує розміри робочого органу, на штиреві, яким робочий орган винесений далі від основи, або на держаку ручного засобу, яким потрібно зчищувати і лід, товщина якого перевищує можливості робочого органу і глибше обробляти ґрунт, розміщено розпушувальний елемент. Розпушувальний елемент може бути розміщено на рамі (основі) пристрою (засобу). Розпушувальний елемент може бути привареним до штиря або рами, пригвинченим або зафіксованим іншим відомим способом роз'ємного або нероз'ємного з'єднання. Розпушувальний елемент може мати форму ножа, розташованого лезом вперед зверху вниз вздовж штиря, та/або з нахилом, може мати форму пилки, хвилеподібну форму, зубчату та в вигляді штирів. Розпушувальний елемент може бути розміщеним збоку штиря, боку, яким штир стикається з монолітом, або якщо штир засобу в центрі, де моноліт з двох боків, то з двох боків і/або в залежності від поперечних розмірів штиря, та товщини і щільності льоду, всередині поперечного розміру штиря, та попереду на передній його поверхні. Розташований в напрямку зверху вниз розпушувальний елемент внизу виступає далі за рухом вперед, ніж вище і/або вверху виступає далі, ніж внизу, або в проміжку між верхом і низом розташування, розпушувальний елемент виступає далі вперед, ніж вище та нижче. При цьому, якщо розпушувальні елементи виконані із штирків, то так само нижчі і/або верхні можуть виступати вперед, а середні (між нижніми та верхніми) розташовані далі вперед інших. Розпушувальний елемент вверху своєю різальною кромкою або пилкоподібними чи зубчатими, чи хвилеподібними виступами та її вістрям, а також розпушувальні елементи штиркового типу штирками нахилені донизу, щоб, використовуючи вертикальну складову вібродії, зверху вниз та вперед, розколювати лід чи розпушувати ґрунт. Ті, що розташовані внизу, згаданими складовими розпушувальних елементів розташовані з нахилом від своєї основи (тіло розпушувального елемента, штир, або відвід основи-рами) вверх. В цьому випадку під дією віброімпульсу вниз вказані складові розпушувального елемента занурюються під лід або ґрунт і в цей час рухаються вперед, а під дією віброімпульсу вверх згадані елементи врізаються в лід чи ґрунт вперед та вверх та порушують моноліт. Якщо розпушувальні елементи розташовані виступами вперед між низом та верхом, то тут можливий варіант, коли в середині цього виступу зуби вістрям чи штирки направлені прямо, а поряд з ними ті, що розташовані вище, направлені вперед-вверх, а ті, що вниз, направлені вперед та вниз. Таким чином, врізаючись середнім елементом в лід чи ґрунт, 7 боковими (вище та нижче) руйнується моноліт льоду або щільний ґрунт. Можливе розташування штирів з нахилом, або виконані відводи, на яких виконані розпушувальні елементи або штирки як попереду так і збоку штиря або відводу з нахилом вперед чи вниз та назад. Тоді при наявності подовжніх складових імпульсів вібрації, наприклад штирки, проникають під дією імпульсу вперед та, наприклад, вниз. Переміщення назад та, наприклад, вверх ускладнене та супроводжується руйнуванням моноліту льоду або щільного ґрунту. Для збільшення цього ефекту штирки можуть бути розташованими на штирі і/або рамі, і/або розпушувальному елементі кінематично та можуть бути підпружиненими від деталі кріплення. Таким чином, це забезпечує можливість під дією вібрації пересувати засіб вперед, а імпульс, що діє назад, руйнує моноліт льоду або щільний ґрунт з обмеженням руху назад. Цим значно полегшується робочий рух засобу аж до можливого самоходу. Також можливе використання і зубів, і штирків і таке інше, розташованих просто вперед або назад, або вбік, можуть бути однакової довжини і/або рівномірно розташованими та не виступаючими попереду інших. Можуть бути просто виштампованими на штиреві чи розпушувальному елементі виступи та вістря. Розпушувальний елемент може бути закріпленим до рами засобу та мати напрямок розташування в бік оброблюваної поверхні або ґрунту. Далі від основи (рами) зуби, штирки та інші відгалуження від основи розпушувального елемента розташовуються так, як описано вище: з виступами вперед, назад, вверх вбік та назад, вверх, вниз, вниз вбік та назад і таке інше. Засіб може мати лапу для орієнтації робочого органу для руху в необхідному напрямку та засобу, в якому його (їx) розташовано. Це здебільшого тоді, коли робочі органи розташовані з однаковим нахилом (в одну сторону) або якщо робочі органи розташовані з нахилом назустріч (в різних напрямках), але лід не однакової товщини, або десь його зовсім немає та виникає зусилля, яке зміщує засіб в одну сторону в напрямку поперек руху засобу. Лапу розташовують за глибиною на рівні робочого органу та бажано над поверхнею, що очищається, щоб не було тертя об цю поверхню. В поперечному напрямку лапа розташована своєю робочою поверхнею (обернутою до зрізу) в площині робочої основи робочого органу (якщо рух прямолінійний) та слідом за робочим органом. Лапа може бути розташованою зі зміщенням від цієї площини, якщо обробіток іде по кривій, наприклад на засобі (пристрої), в якому робочі органи рухаються навколо спільної осі та вперед (прямо). В цьому випадку може бути два варіанти: якщо робочий орган нахилений робочою основою до центра обертання, то лапа, що розташована слідом, зміщена від площини робочої основи до центра обертання та в сторону нахилу робочого органу. Якщо ж нахилена робоча основа назовні від центра обертання, тоді лапа зміщена в сторону, протилежну нахилу, та знову ж таки до центра обертання. Розпушувальний елемент та лапа можуть бути виконаними за одне ціле, або лапа встановлена на штиреві окремо, або на основі як за одне ціле з розпушуваль 97463 8 ним елементом, так і окремо, а також може бути за одне ціле або з'єднаною з віссю робочого органу. Для здійснення тієї ж мети, для чого використано розпушувальний елемент на штирі або рамі може бути розташовано кронштейн для розміщення на ньому робочого органу вище, ніж основні робочі органи. Верхній робочий орган може бути розташований попереду нижніх робочих органів, де він зрізає верхній шар, а нижній робочий орган іде в нормальній для нього товщині льоду або ґрунту. На фіг. 1 схематично показано варіант виконання засобу (пристрою). На фіг. 2 показано вигляд зверху за фіг. 1. На фіг. 3 показано вигляд спереду за фіг. 1. На фіг. 4 показано варіант виконання засобу для ручної роботи. На фіг. 5 показано вигляд спереду за фіг. 4. На фіг. 6 показано вигляд А-А за фіг. 1. На фіг. 7 показано варіант розташування робочого органу та розпушувального елемента на штиреві, виконаному з квадратної труби. На фіг. 8 показано вигляд збоку за фіг. 7. На фіг. 9 показано вигляд зверху за фіг. 7. Пристрій для роботи з льодом, ущільненим снігом та/або ґрунтом містить щонайменше один робочий орган 1 (фіг 1-5, 7-9), який може мати форму диска, тарільчатого диска, мати по колу робочого органу штирі (не показано), зубчату або пилкоподібну, або хвилеподібну різальну кромку, яка може бути гострою, або притуплену плоско або заокруглено і т. п. та може бути встановлено на осі 2 (фіг. 5), або віссю 3, з якою робочий орган 1 виконано за одне ціле, встановлено в отвір, а в цьому випадку в заглиблення в відгині штиря 4, для можливості обертання навколо геометричної осі обертання, яка розташована нахилено поперек її руху таким чином, що робочий орган 1 своєю робочою основою 5 нахилений вниз. Робочий орган 1 його віссю 3 встановлено в отвір відгину на штирі 4 та зафіксовано шплінтом 6 (фіг. 5) в паз 7 робочого органу 1, або на відгині, що виконує функцію осі (не показано). Робочий орган 1 розташований на осі 2, що на косому зрізі прута може бути зафіксовано для обертання на цій осі шайбою 8 (фіг. 7, 8), яка закріплена на осі 2 гвинтом 9 та від обертання штифтом 10, або вісь 2 (фіг. 1, 2) виконана з різьбою для встановлення в кронштейні 11 та головкою, яка утримує робочий орган 1 на осі 2. Кронштейни 11 можуть бути закріплені до упора 12 або швелера 13 (фіг. 1, 2, 3) рами засобу, або до штиря 4 (фіг. 1, 2), виконаного з нерівносторонньої квадратної труби (фіг. 1, 2, 79). При цьому більші сторони труби розташовані вздовж напрямку руху засобу для збільшення стійкості штиря 4 зусиллю опору ґрунту або льоду рухові по її довжині і в місці її кріплення до швелера 13. Штир може бути виготовлено з швелера, кутика, листа металу, зігнутого в просторову форму (не показано) та інше. Штирі можуть бути встановлені жорстко (фіг. 1-3) або кінематично (не показано) на рамі. Це для того, щоб обійти перепони на шляху руху засобу. Будучи підпружиненим, наприклад відносно осі, або паза (не показано) в рамі, навколо якої штир обертається (не показано) або рухається. Швелери 13 сумісно з упором 12 (фіг. 1, 2, 9 3), в який упирається віброплита (не показано) встановлена на швелери 13, закладками 14 та хвостовими деталями 15, складають раму засобу. В закладках 14, вварених в кінцях швелерів 13 можуть бути отвори (не показано) для гвинтового з'єднання їх з упором 12 та хвостовими деталями 15, до яких швелери 13 можуть бути приварені без закладок 14. Електропривід віброджерела (не показано), наприклад електродвигун з ексцентриком, містить на кінці труби, закріплену, наприклад зварюванням, суцільну вставку в вигляді прута 16. В квадратну трубу як вставку приварено пластину 17 з віссю 2. Крім робочих органів 1, встановлених на кронштейнах 11 для розколювання верхнього шару льоду або розпушування ґрунту біля поверхні, на штирях 4 або знизу до швелерів 13 закріплено розпушувальні елементи 18 (фіг. 1-9). Розпушувальні елементи 18 можуть бути виготовлені в вигляді ножа 18а (фіг. 3, 4, 5, 7, 8) або зігнутого як впродовж (не показано), так і поперек його руху, або в вигляді штирків 18б (фіг.1, 2, 5). Розпушувальні елементи в вигляді ножа 18а можуть бути встановленими на штирі 4 або в вигляді ножа 18а1 на швелері 13. На ножі можуть бути виконані зуби 19 (фіг. 1, 8). Зуби 19 можуть бути своїми вістрями 20 направлені вверх 19а (фіг. 1, 8), або вниз 19б, або прямо 19в за напрямком руху. Розпушувальні елементи можуть мати кінематичний зв'язок з основою (штирем 4 та/або швелером 13). Для цього розпушувальний елемент 18, який може бути в вигляді штирка, штаби, пилкоподібним або іншим, встановлено осями або на осі (не показано) в корпусі підшипника 21 та підпружинено від місця його встановлення на штирі 4 або швелері 13 пружиною 22 та/або 23, яка одночасно захищає пружину 22 від залипання, до упора п'яткою, в той же штир 4 або швелер 13, або іншу деталь (не показано). Ніж 18а може бути розташованим так, що внизу він висунутий вперед за напрямком руху, а вверху позаду (фіг.1, 4), або навпаки (не показано), або рівно зверху вниз. Зуби 19 на ножі, або штирки 18б, також можуть бути висунутими вверху чи внизу вперед чи назад також розташовані своїми вістрями 20 в напрямку вверх (фіг. 1, 4, 8) або вниз (фіг. 1), або прямо (фіг. 1). На випадок, коли одна частина засобу рухається в товстому льоду 24 (фіг. 4, 5), а інша в тонкому або по чистій поверхні, для запобігання переміщенню засобу поперек руху в ту чи іншу сторону під дією сили, яка генерується в товстому льоду, за робочими органами на рівні їх заглиблення в середовище та в площині (або біля неї) обертання робочого органу 1 розташовано лапу (не показано) аналогічно лапі 25 (фіг. 4, 5), яка встановлена на ручному пристрої з одним робочим органом 1 на штирі 4. В пристрої (засобі) лапа 25 може бути закріплена і до швелера, як і ніж 18а1. Для збільшення міцності штиря 4 він може бути підсиленим хвостовиком 26 (фіг. 1, 2, 8, 9), який може бути виконаним за одне ціле з розпушувальним елементом 26а, або бути виконаним окремо 26б (фіг. 1, 2). Хвостовик 26в (фіг. 2, 9) може слугувати також як леміш для направлення розпушеного матеріалу 27 (фіг. 4, 5) в необхідному напрямку (фіг. 9) (показано пунктирними лініями) 97463 10 від місця зрізу 27 (фіг. 5). Якщо хвостовики 26 направляють крихту 27 до середини засобу, а це, коли лід 24 товстий, значна кількість крихти 27 іде всередину, тому що на зовні моноліт, то крихта 27 нагромаджується та ускладнює рух засобу. Щоб уникнути цього всередині та далі назад оставлена пустота (фіг. 2) між швелерами 13 та кінцевими деталями 15. Засіб (пристрій) використовують таким чином. Засіб для використання ставлять робочими органами 1 (фіг. 1-5, 7-9) на лід 24 або ґрунт, або на поверхню перед льодом. Якщо це ручний засіб без віброгенерації, то, приклавши зусилля до штиря зверху вниз та на його переміщення, здійснюють заглиблення в лід або ґрунт та виконують борозну. Рухом вперед вздовж борозни сколюють шар льоду або ґрунту. Якщо ручний засіб з віброгенератором, то, включивши його, ставимо робочий орган на лід або на ґрунт і під дією вібро- та ручного переміщення він заглиблюється та переміщується в робочому напрямку. Якщо віброгенератор механічний, то від руху засобу через робочі органи 1, що обертаються, обертання передається на віброгенератор (не показано), або рух для віброгенератора знімається здодаткового елемента (не показано) у вигляді привідного колеса. При цьому і з вібро і без, якщо в засобі один робочий орган, або більше, але розташовані з нахилом в одну сторону, то за робочими органами рухаються лапи 25 (фіг. 4, 5). Рухаючись в борозні за робочим органом 1, лапа 25 своєю робочою поверхнею опирається на зріз 27 (фіг. 5), виконаний робочою основою 5 робочого органу 1. Ця опора є обмеженням для руху робочого органу 1 в сторону до зрізу 27 під дією зусилля відвалу. Якщо лапа 25 знаходиться між держаком та/або штирем 4 та робочим органом 1, тоді відхилення можливо регулювати вручну, а коли в рамі, то напрямок або відхилення задаються розташуванням в рамі, яка жорстко утримує задані параметри. Рухаються робочі органи 1 вперед, будучи нахиленими робочими основами 5 вниз, обертаються навколо геометричних осей, розташованих поперек їх руху, будучи для цього орієнтованими або на осі 2 (фіг. 7), яка закріплена за допомогою пластини 17 на косому зрізі штиря 4 (квадратна труба), або своєю віссю 3 (фіг. 5) в отворі або заглибленні, виконаному на штирі 4, або відгині прута 16, який є складовою штиря-труби. Від сходження з осі 2 робочий орган 1 обмежений шайбою 8, зафіксованою гвинтом 9 та штифтом 10, який запобігає обертанню шайби 8 від дії робочого органу, що обертається, та викручуванню гвинта 9. А для заміни робочого органу витягують штифт 10, викручують гвинт 9 та знімають шайбу 8 і робочий орган 1. Або витягують штифт 6 з паза 7 робочого органу 1 і звільнений таким чином робочий орган 1 витягують з отвору. Цим забезпечено надійність кріплення та зручність в заміні робочого органу 1. Штирі 4 певної довжини, яка необхідна для чищення певної товщини льоду 24 (фіг. 4, 5), здебільшого для міста складає 20 см, але при необхідності можна встановити і довші, і коротші штирі 4, закріпивши на швелерах 13 (фіг. 1-3) рами засобу, в яку швелери 13 упором 12 та хвостовими деталями 15 11 об'єднані. Необхідність в штирях виникла тому, що робочі органи 1 малого діаметра (наприклад до 5ти см) досить легко проникають в лід 24, а робочі органи 1 діаметром, наприклад 20 см, потребують значно більшого зусилля зверху вниз або більшої потужності віброімпульси, а в ручному засобі більшого зусилля, прикладеного руками. Проблема що виникає від того, що залишається шар льоду 24 над робочими органами 1, який не розкололи робочі органи 1 через їх малий розмір і складає опір рухові штиря, вирішено тим, що на штирях 4 або на швелерах (рамі) 13 встановлено розпушувальні елементи 18 (фіг. 1-9) та робочі органи 1 другого ярусу, розташовані на кронштейнах 11 (фіг. 1-3). Розпушувальні елементи встановлені тому, що особливо з боків смуги обробітку досить складно це зробити робочими органами 1, тому що вони роблять зріз під кутом, а штир здебільшого розташовано прямо. Крім того, розпушувальні елементи 18 більш раціональні в виготовленні. Віброплита (не показано), яку використовують для ущільнення асфальтного покриття, може бути використано для чищення льоду в комплекті з заявленим пристроєм. Більш раціонально в серійному виробництві використовувати спеціальні віброгенератори. Для роботи віброплиту встановлюють на раму засобу (на швелери 13) та упирають її в упор 12. Після того, як віброгенератор приведено в дію, він та сумісно з ним засіб переміщують льодом 24 або ґрунтом (не показано). При цьому, робочі органи 1 прокочуються по оброблюваній поверхні, не пошкоджуючи її, а нахилена вісь обертання забезпечує можливість ефективно розпушувати лід 24 або ґрунт. Верхній шар льоду 24 або ґрунту розколює або розпушує розпушувальний елемент 18 або робочий орган 1 верхнього ярусу. Розпушувальний елемент 18, який висунутий нижньою своєю частиною вперед під дією продовжнього зусилля, заглиблюється в майже 97463 12 розпушувальний робочим органом 1 простір під монолітом. Під дією вертикальної і діючої вверх складової віброімпульсу розпушувальний елемент 18 ножем, що може бути прямим або зігнутим, або зубом 19а, направлений вістрям вверх, проникає в моноліт і розколює його. Якщо розпушувальний елемент 18 розташовано на значній відстані від робочого органу 1, або взагалі в верхній частині суцільного шару, тоді зубом 19б, який своїм вістрям 20 направлений вниз, проникає в лід 24 та розколює його. В середині раціонально використовувати зуб 19в, який своїм вістрям 20 направлений прямо та використовує почергово то складову віброімпульсу, направлену вверх, то ту, що направлена вниз і, таким чином, рухаючись вперед, розколює лід 24 на крихту 27 (фіг. 4, 5). Розпушувальні елементи 18, розташовані на штирях 4, пробивають шлях для руху штиря 4. Але якщо відстань між штирями значна, або по іншій причині, наприклад вузький штир 4, або складність для розташування на ньому розпушувальних елементів 18, то розпушувальні елементи встановлені на швелері 13 та виступають попереду штиря 4 і пробивають йому шлях. Розпушувальні елементи 18 в вигляді штирків 18б та виштамповок на штирях 4, діють так само, як і ножі та ножі з зубами 19. Робочі органи 1 в даному варіанті (фіг. 1-3) зсувають борозну в середину. Щоб запобігти ущільненню під засобом, виконано засіб таким чином, щоб позаду та посередині було пусто (фіг. 2). Таким чином крихта 27 зібрана за пристроєм (засобом) в довгий горбок та не перешкоджає рухові засобу. Крихту верхнього шару розподіляє всередину чи назовні хвостовик 26 (фіг. 9). Хвостовик слугує для збільшення міцності кріплення штиря 4 на швелері 13. Одночасно відхилення його всередину зсуває крихту 27 до центра засобу, а назовні - виштовхує в напрямку за межі засобу. 13 97463 14 15 97463 16 17 97463 18 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
