Курильний виріб

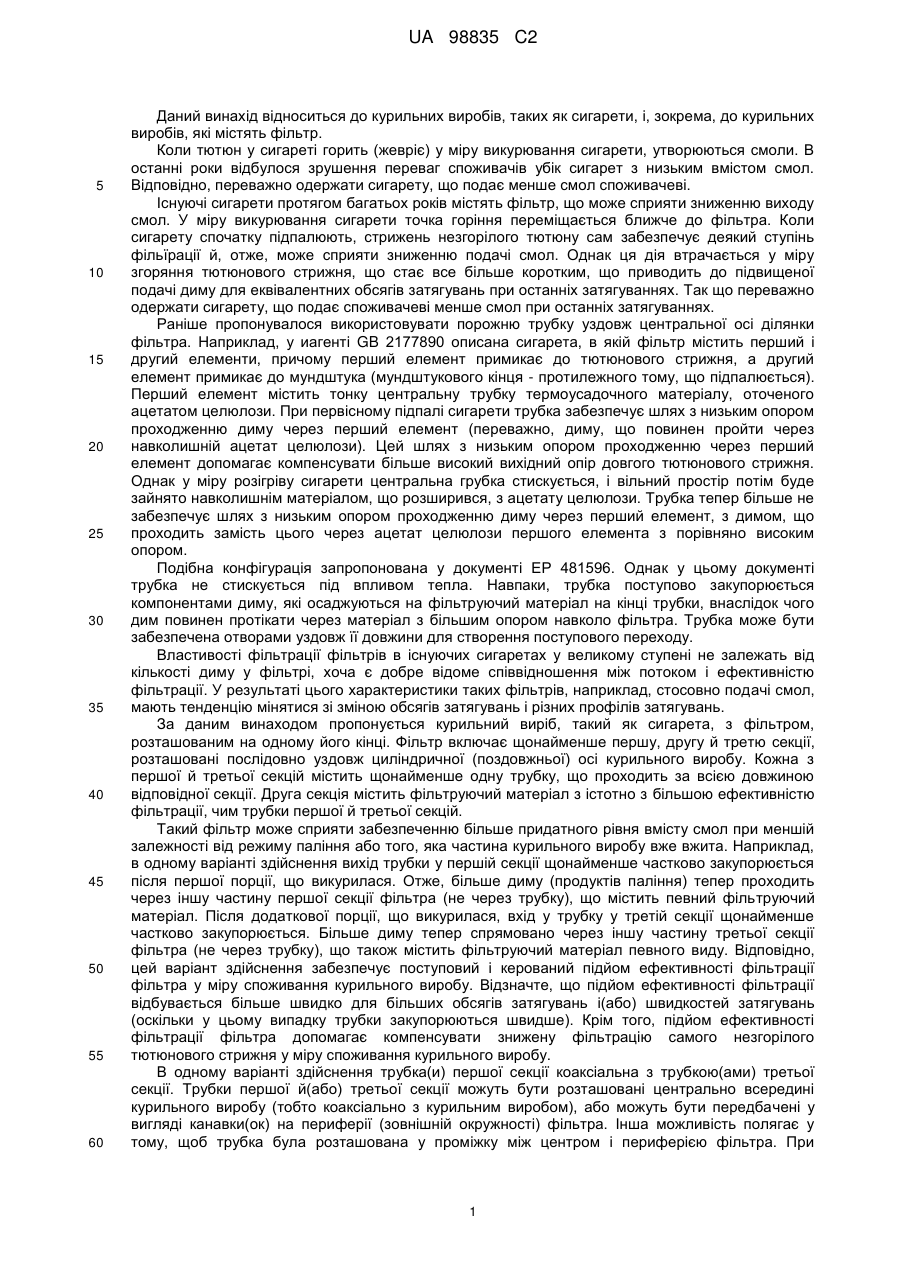

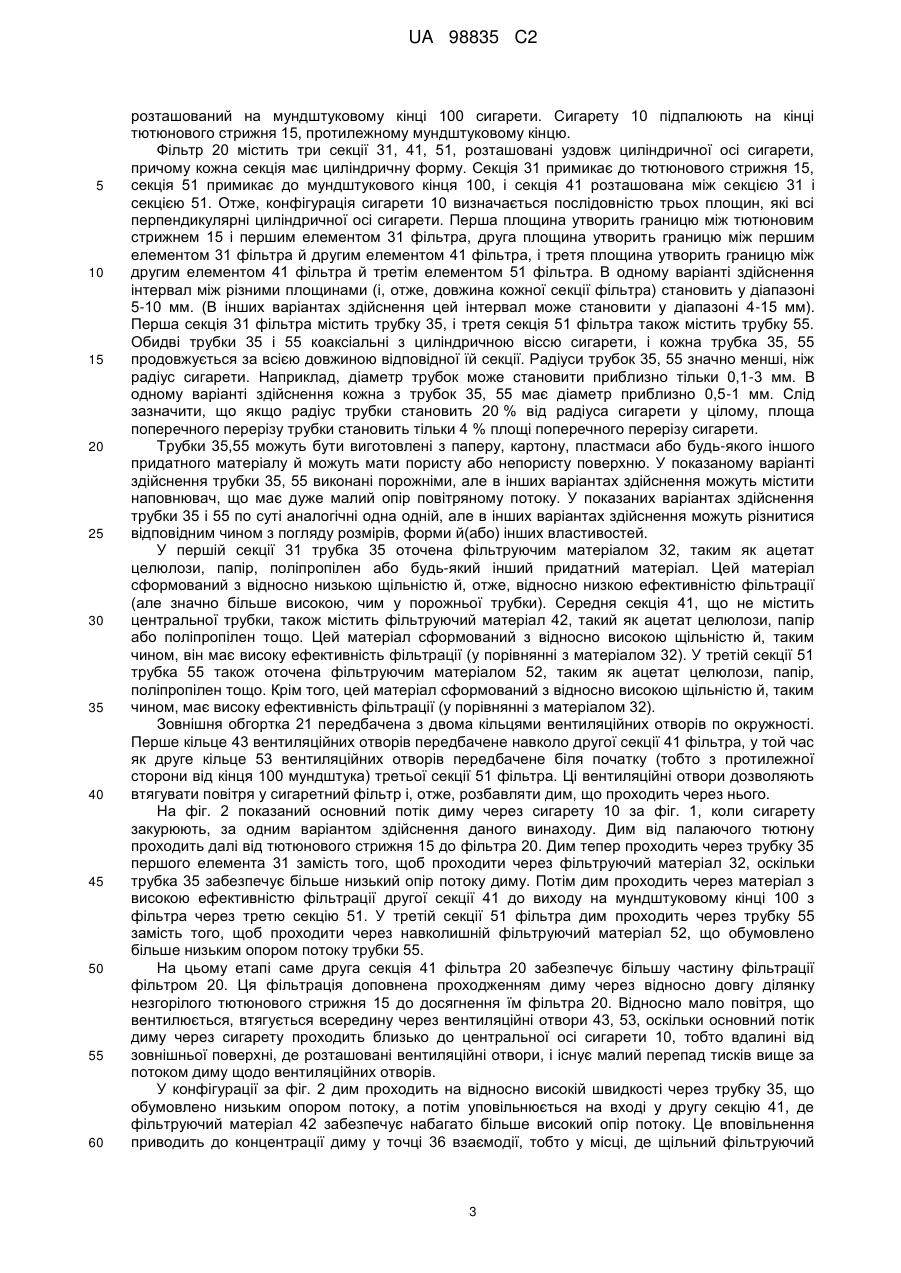

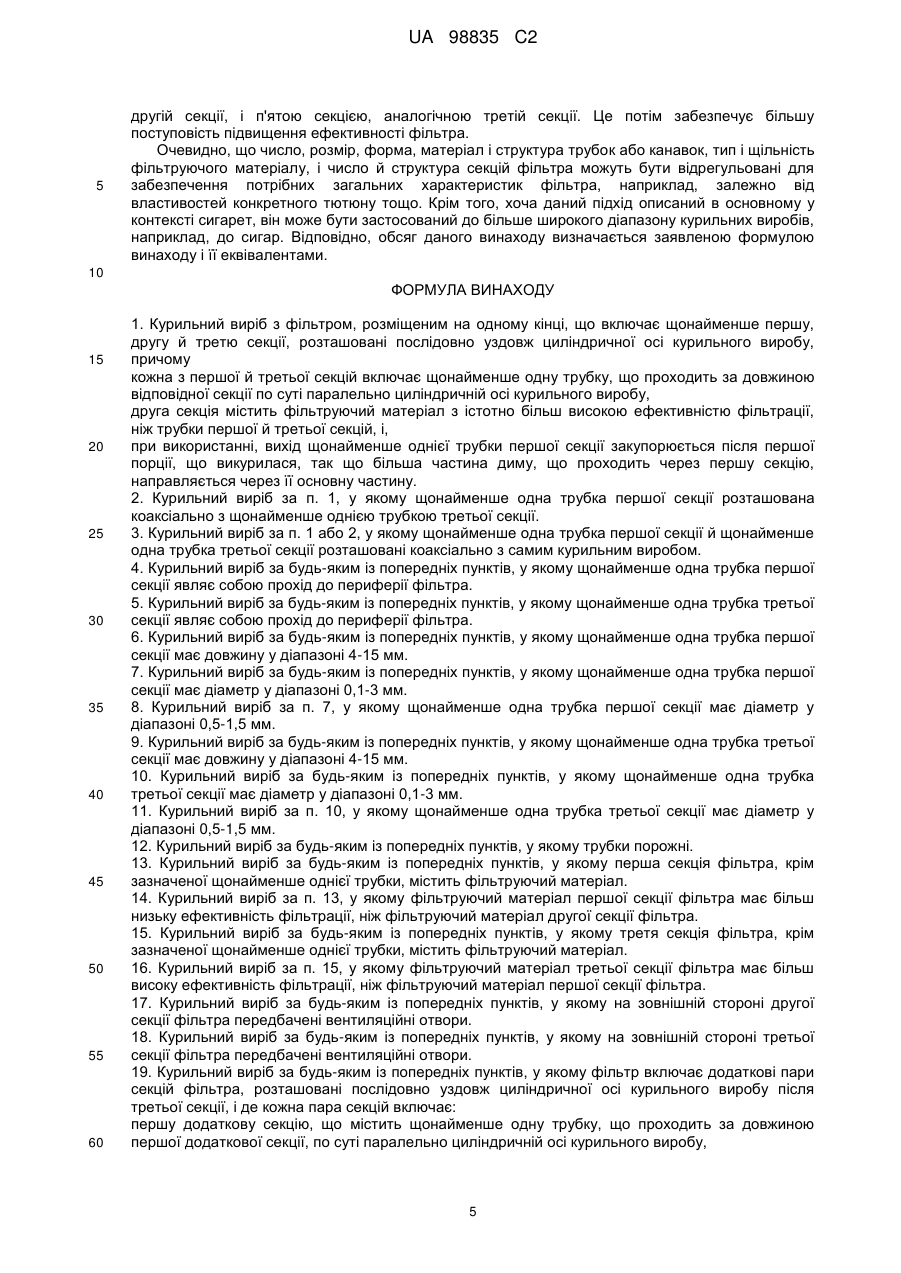

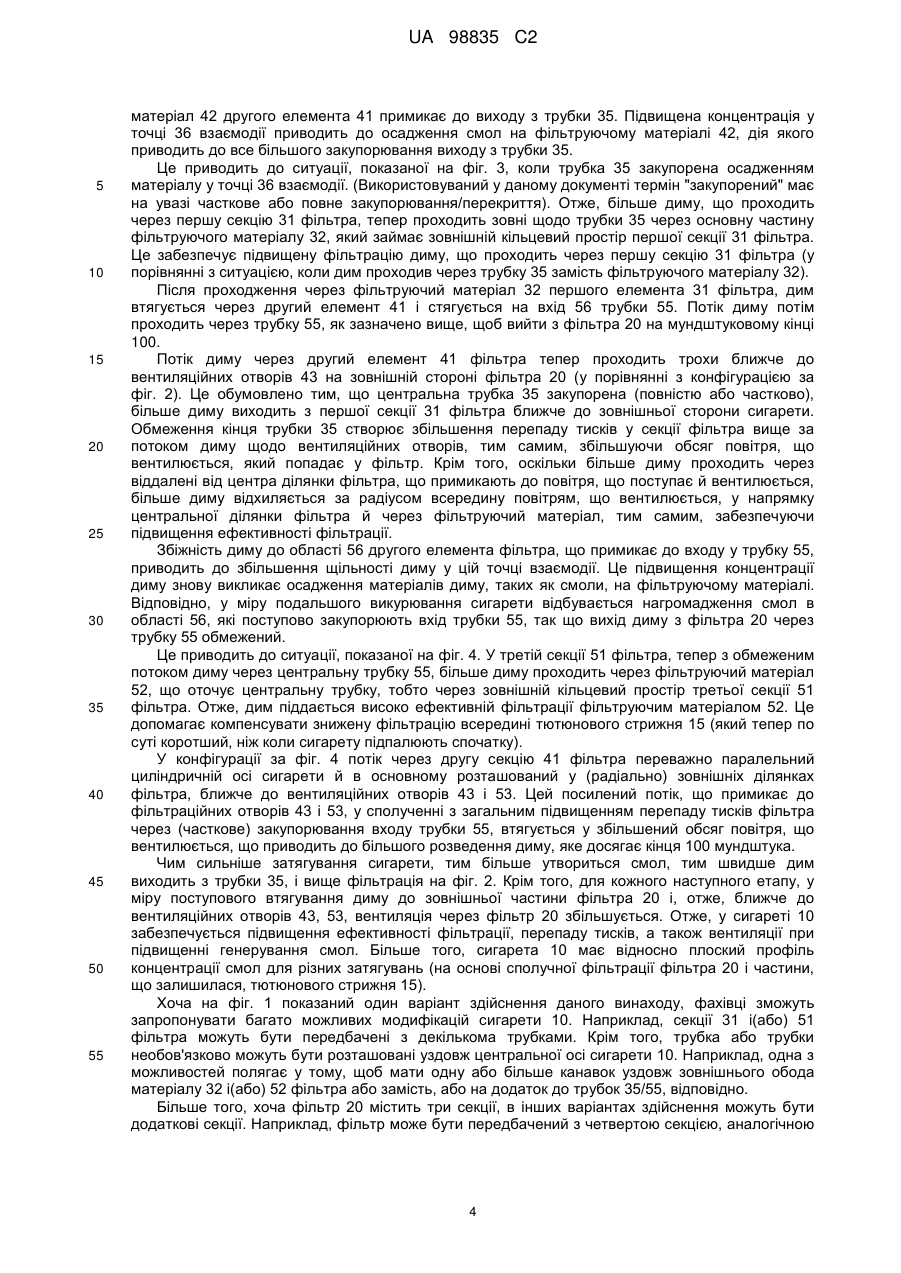

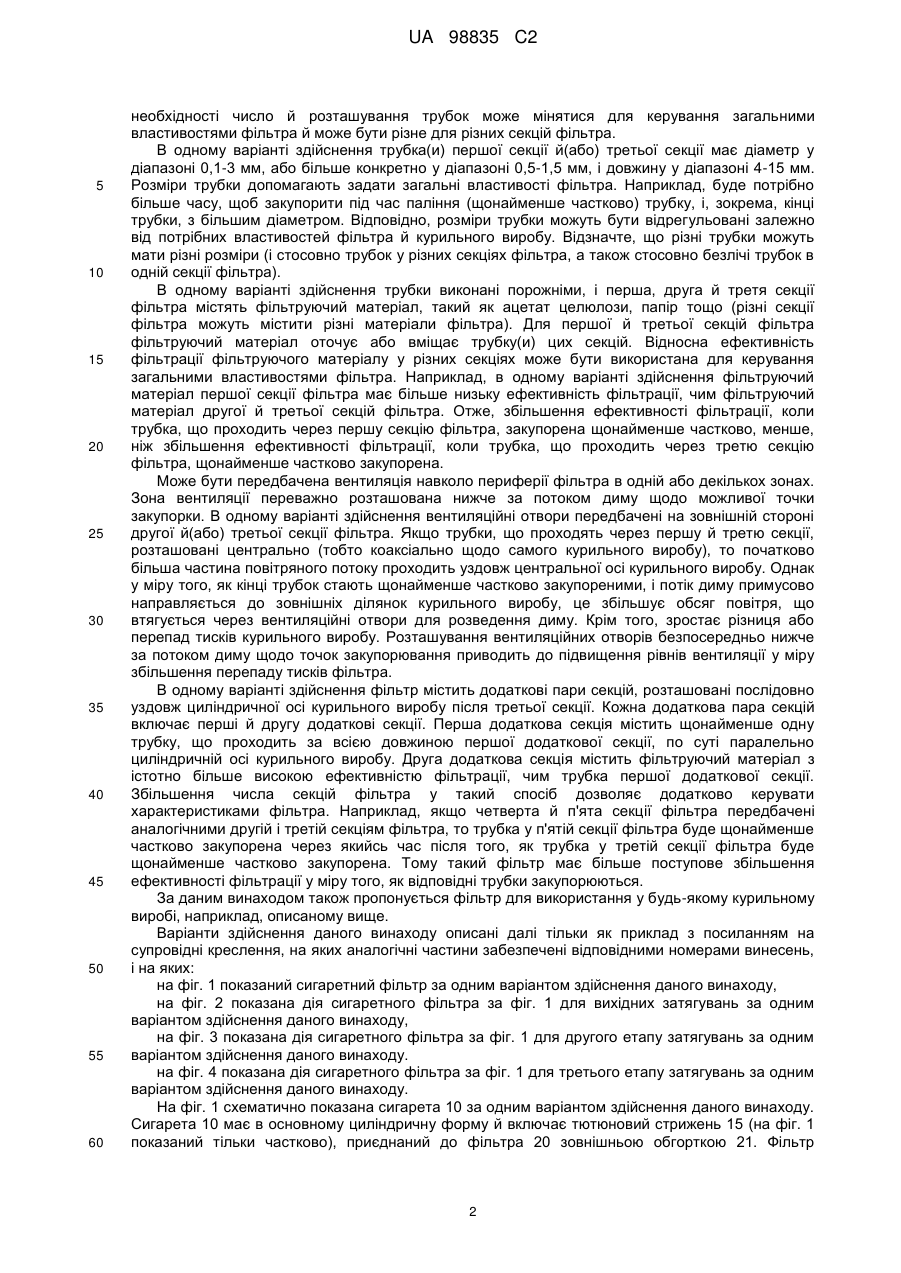

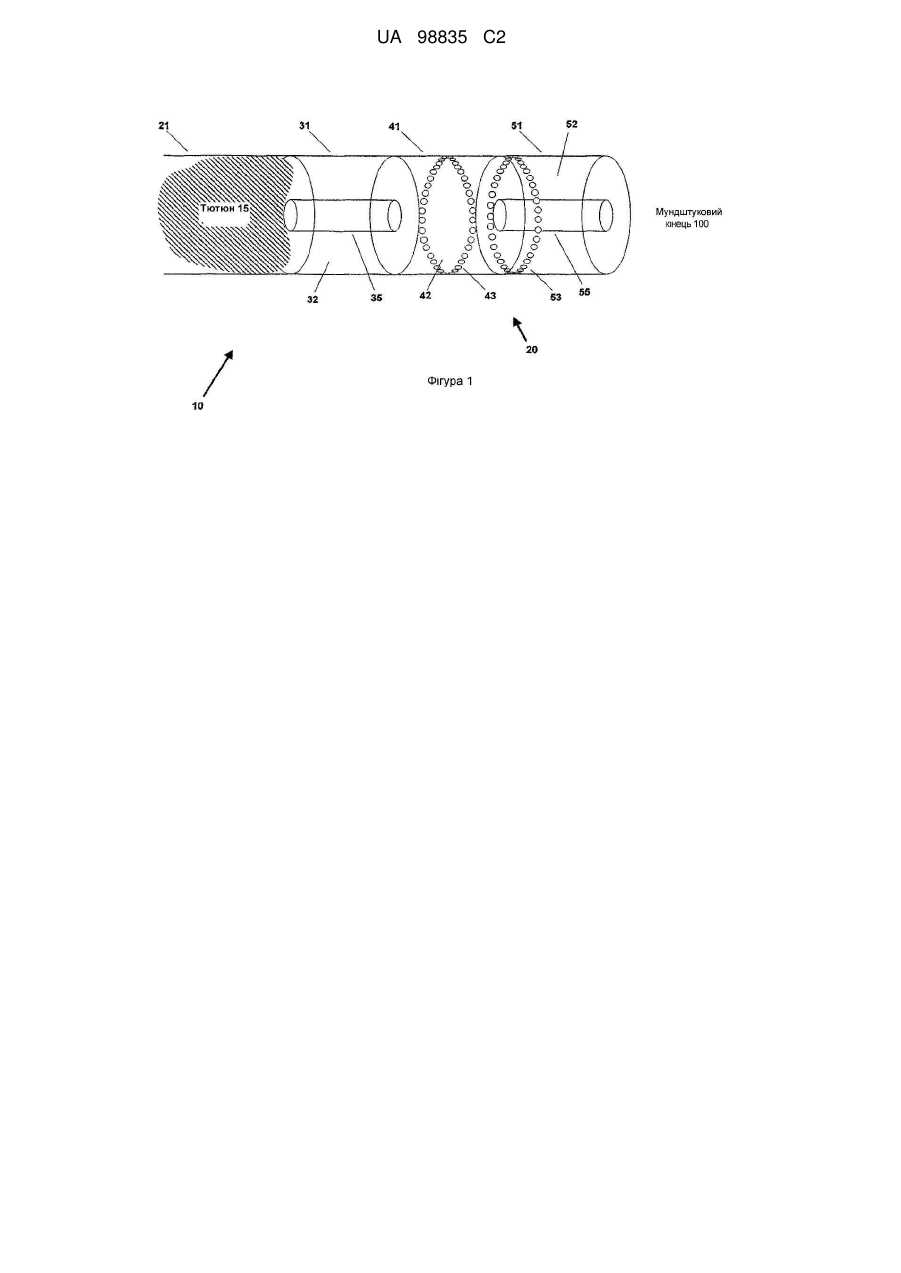

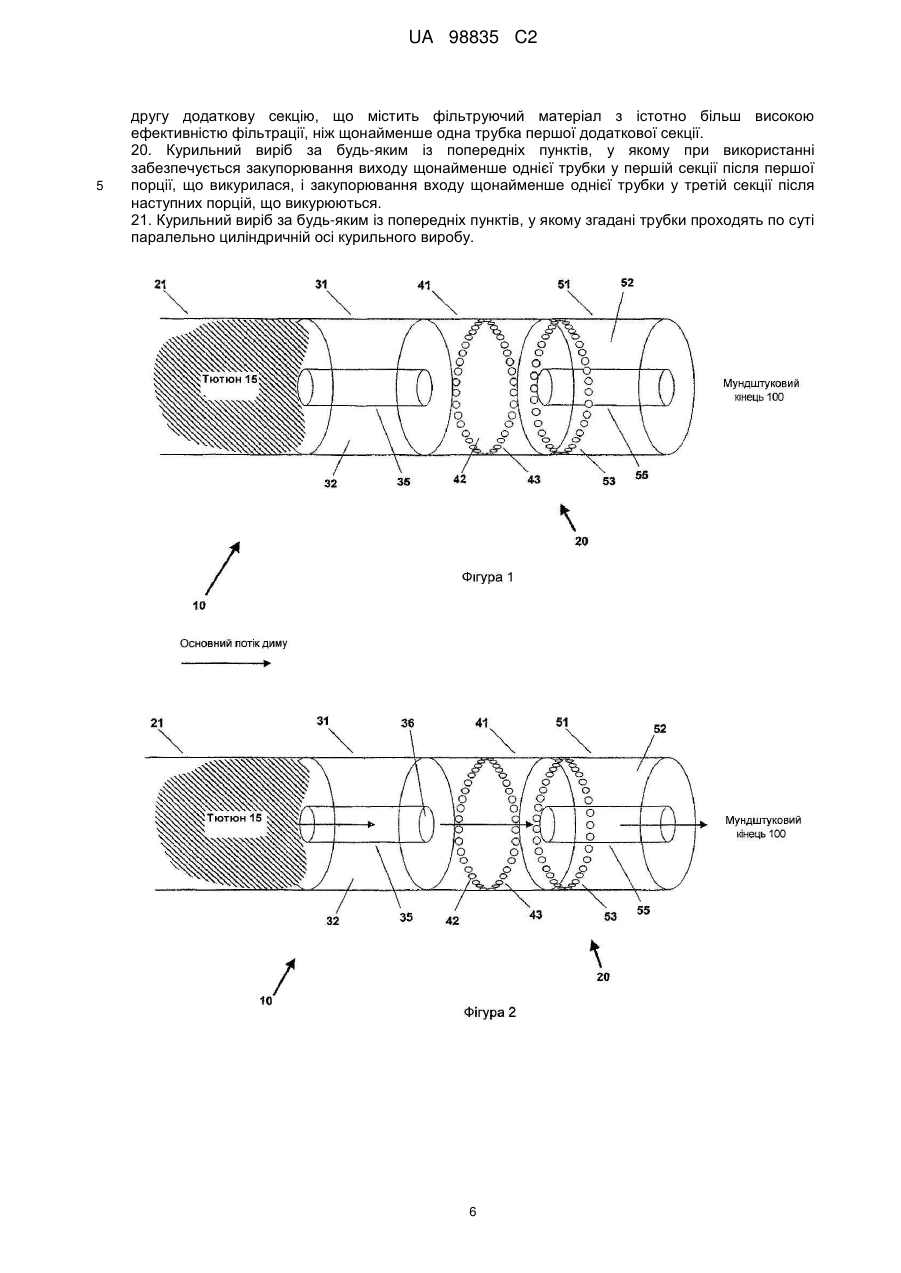

Реферат: Заявлений курильний виріб з фільтром, розміщеним на одному кінці, що включає щонайменше першу, другу й третю секції, розташовані послідовно уздовж циліндричної осі курильного виробу. Кожна з першої й третьої секцій включає щонайменше одну трубку, що проходить за довжиною відповідної секції по суті паралельно циліндричній осі курильного виробу. Друга секція містить фільтруючий матеріал з істотно більш високою ефективністю фільтрації, ніж трубки першої й третьої секцій, і, при використанні, вихід щонайменше однієї трубки першої секції закупорюється після першої порції, що викурилася, так що більша частина диму, що проходить через першу секцію, направляється через її основну частину. UA 98835 C2 (12) UA 98835 C2 UA 98835 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід відноситься до курильних виробів, таких як сигарети, і, зокрема, до курильних виробів, які містять фільтр. Коли тютюн у сигареті горить (жевріє) у міру викурювання сигарети, утворюються смоли. В останні роки відбулося зрушення переваг споживачів убік сигарет з низьким вмістом смол. Відповідно, переважно одержати сигарету, що подає менше смол споживачеві. Існуючі сигарети протягом багатьох років містять фільтр, що може сприяти зниженню виходу смол. У міру викурювання сигарети точка горіння переміщається ближче до фільтра. Коли сигарету спочатку підпалюють, стрижень незгорілого тютюну сам забезпечує деякий ступінь фільїрації й, отже, може сприяти зниженню подачі смол. Однак ця дія втрачається у міру згоряння тютюнового стрижня, що стає все більше коротким, що приводить до підвищеної подачі диму для еквівалентних обсягів затягувань при останніх затягуваннях. Так що переважно одержати сигарету, що подає споживачеві менше смол при останніх затягуваннях. Раніше пропонувалося використовувати порожню трубку уздовж центральної осі ділянки фільтра. Наприклад, у иагенті GB 2177890 описана сигарета, в якій фільтр містить перший і другий елементи, причому перший елемент примикає до тютюнового стрижня, а другий елемент примикає до мундштука (мундштукового кінця - протилежного тому, що підпалюється). Перший елемент містить тонку центральну трубку термоусадочного матеріалу, оточеного ацетатом целюлози. При первісному підпалі сигарети трубка забезпечує шлях з низьким опором проходженню диму через перший елемент (переважно, диму, що повинен пройти через навколишній ацетат целюлози). Цей шлях з низьким опором проходженню через перший елемент допомагає компенсувати більше високий вихідний опір довгого тютюнового стрижня. Однак у міру розігріву сигарети центральна грубка стискується, і вільний простір потім буде зайнято навколишнім матеріалом, що розширився, з ацетату целюлози. Трубка тепер більше не забезпечує шлях з низьким опором проходженню диму через перший елемент, з димом, що проходить замість цього через ацетат целюлози першого елемента з порівняно високим опором. Подібна конфігурація запропонована у документі ЕР 481596. Однак у цьому документі трубка не стискується під впливом тепла. Навпаки, трубка поступово закупорюється компонентами диму, які осаджуються на фільтруючий матеріал на кінці трубки, внаслідок чого дим повинен протікати через матеріал з більшим опором навколо фільтра. Трубка може бути забезпечена отворами уздовж її довжини для створення поступового переходу. Властивості фільтрації фільтрів в існуючих сигаретах у великому ступені не залежать від кількості диму у фільтрі, хоча є добре відоме співвідношення між потоком і ефективністю фільтрації. У результаті цього характеристики таких фільтрів, наприклад, стосовно подачі смол, мають тенденцію мінятися зі зміною обсягів затягувань і різних профілів затягувань. За даним винаходом пропонується курильний виріб, такий як сигарета, з фільтром, розташованим на одному його кінці. Фільтр включає щонайменше першу, другу й третю секції, розташовані послідовно уздовж циліндричної (поздовжньої) осі курильного виробу. Кожна з першої й третьої секцій містить щонайменше одну трубку, що проходить за всією довжиною відповідної секції. Друга секція містить фільтруючий матеріал з істотно з більшою ефективністю фільтрації, чим трубки першої й третьої секцій. Такий фільтр може сприяти забезпеченню більше придатного рівня вмісту смол при меншій залежності від режиму паління або того, яка частина курильного виробу вже вжита. Наприклад, в одному варіанті здійснення вихід трубки у першій секції щонайменше частково закупорюється після першої порції, що викурилася. Отже, більше диму(продуктів паління) тепер проходить через іншу частину першої секції фільтра (не через трубку), що містить певний фільтруючий матеріал. Після додаткової порції, що викурилася, вхід у трубку у третій секції щонайменше частково закупорюється. Більше диму тепер спрямовано через іншу частину третьої секції фільтра (не через трубку), що також містить фільтруючий матеріал певного виду. Відповідно, цей варіант здійснення забезпечує поступовий і керований підйом ефективності фільтрації фільтра у міру споживання курильного виробу. Відзначте, що підйом ефективності фільтрації відбувається більше швидко для більших обсягів затягувань і(або) швидкостей затягувань (оскільки у цьому випадку трубки закупорюються швидше). Крім того, підйом ефективності фільтрації фільтра допомагає компенсувати знижену фільтрацію самого незгорілого тютюнового стрижня у міру споживання курильного виробу. В одному варіанті здійснення трубка(и) першої секції коаксіальна з трубкою(ами) третьої секції. Трубки першої й(або) третьої секції можуть бути розташовані центрально всередині курильного виробу (тобто коаксіально з курильним виробом), або можуть бути передбачені у вигляді канавки(ок) на периферії (зовнішній окружності) фільтра. Інша можливість полягає у тому, щоб трубка була розташована у проміжку між центром і периферією фільтра. При 1 UA 98835 C2 5 10 15 20 25 30 35 40 45 50 55 60 необхідності число й розташування трубок може мінятися для керування загальними властивостями фільтра й може бути різне для різних секцій фільтра. В одному варіанті здійснення трубка(и) першої секції й(або) третьої секції має діаметр у діапазоні 0,1-3 мм, або більше конкретно у діапазоні 0,5-1,5 мм, і довжину у діапазоні 4-15 мм. Розміри трубки допомагають задати загальні властивості фільтра. Наприклад, буде потрібно більше часу, щоб закупорити під час паління (щонайменше частково) трубку, і, зокрема, кінці трубки, з більшим діаметром. Відповідно, розміри трубки можуть бути відрегульовані залежно від потрібних властивостей фільтра й курильного виробу. Відзначте, що різні трубки можуть мати різні розміри (і стосовно трубок у різних секціях фільтра, а також стосовно безлічі трубок в одній секції фільтра). В одному варіанті здійснення трубки виконані порожніми, і перша, друга й третя секції фільтра містять фільтруючий матеріал, такий як ацетат целюлози, папір тощо (різні секції фільтра можуть містити різні матеріали фільтра). Для першої й третьої секцій фільтра фільтруючий матеріал оточує або вміщає трубку(и) цих секцій. Відносна ефективність фільтрації фільтруючого матеріалу у різних секціях може бути використана для керування загальними властивостями фільтра. Наприклад, в одному варіанті здійснення фільтруючий матеріал першої секції фільтра має більше низьку ефективність фільтрації, чим фільтруючий матеріал другої й третьої секцій фільтра. Отже, збільшення ефективності фільтрації, коли трубка, що проходить через першу секцію фільтра, закупорена щонайменше частково, менше, ніж збільшення ефективності фільтрації, коли трубка, що проходить через третю секцію фільтра, щонайменше частково закупорена. Може бути передбачена вентиляція навколо периферії фільтра в одній або декількох зонах. Зона вентиляції переважно розташована нижче за потоком диму щодо можливої точки закупорки. В одному варіанті здійснення вентиляційні отвори передбачені на зовнішній стороні другої й(або) третьої секції фільтра. Якщо трубки, що проходять через першу й третю секції, розташовані центрально (тобто коаксіально щодо самого курильного виробу), то початково більша частина повітряного потоку проходить уздовж центральної осі курильного виробу. Однак у міру того, як кінці трубок стають щонайменше частково закупореними, і потік диму примусово направляється до зовнішніх ділянок курильного виробу, це збільшує обсяг повітря, що втягується через вентиляційні отвори для розведення диму. Крім того, зростає різниця або перепад тисків курильного виробу. Розташування вентиляційних отворів безпосередньо нижче за потоком диму щодо точок закупорювання приводить до підвищення рівнів вентиляції у міру збільшення перепаду тисків фільтра. В одному варіанті здійснення фільтр містить додаткові пари секцій, розташовані послідовно уздовж циліндричної осі курильного виробу після третьої секції. Кожна додаткова пара секцій включає перші й другу додаткові секції. Перша додаткова секція містить щонайменше одну трубку, що проходить за всією довжиною першої додаткової секції, по суті паралельно циліндричній осі курильного виробу. Друга додаткова секція містить фільтруючий матеріал з істотно більше високою ефективністю фільтрації, чим трубка першої додаткової секції. Збільшення числа секцій фільтра у такий спосіб дозволяє додатково керувати характеристиками фільтра. Наприклад, якщо четверта й п'ята секції фільтра передбачені аналогічними другій і третій секціям фільтра, то трубка у п'ятій секції фільтра буде щонайменше частково закупорена через якийсь час після того, як трубка у третій секції фільтра буде щонайменше частково закупорена. Тому такий фільтр має більше поступове збільшення ефективності фільтрації у міру того, як відповідні трубки закупорюються. За даним винаходом також пропонується фільтр для використання у будь-якому курильному виробі, наприклад, описаному вище. Варіанти здійснення даного винаходу описані далі тільки як приклад з посиланням на супровідні креслення, на яких аналогічні частини забезпечені відповідними номерами винесень, і на яких: на фіг. 1 показаний сигаретний фільтр за одним варіантом здійснення даного винаходу, на фіг. 2 показана дія сигаретного фільтра за фіг. 1 для вихідних затягувань за одним варіантом здійснення даного винаходу, на фіг. 3 показана дія сигаретного фільтра за фіг. 1 для другого етапу затягувань за одним варіантом здійснення даного винаходу. на фіг. 4 показана дія сигаретного фільтра за фіг. 1 для третього етапу затягувань за одним варіантом здійснення даного винаходу. На фіг. 1 схематично показана сигарета 10 за одним варіантом здійснення даного винаходу. Сигарета 10 має в основному циліндричну форму й включає тютюновий стрижень 15 (на фіг. 1 показаний тільки частково), приєднаний до фільтра 20 зовнішньою обгорткою 21. Фільтр 2 UA 98835 C2 5 10 15 20 25 30 35 40 45 50 55 60 розташований на мундштуковому кінці 100 сигарети. Сигарету 10 підпалюють на кінці тютюнового стрижня 15, протилежному мундштуковому кінцю. Фільтр 20 містить три секції 31, 41, 51, розташовані уздовж циліндричної осі сигарети, причому кожна секція має циліндричну форму. Секція 31 примикає до тютюнового стрижня 15, секція 51 примикає до мундштукового кінця 100, і секція 41 розташована між секцією 31 і секцією 51. Отже, конфігурація сигарети 10 визначається послідовністю трьох площин, які всі перпендикулярні циліндричної осі сигарети. Перша площина утворить границю між тютюновим стрижнем 15 і першим елементом 31 фільтра, друга площина утворить границю між першим елементом 31 фільтра й другим елементом 41 фільтра, і третя площина утворить границю між другим елементом 41 фільтра й третім елементом 51 фільтра. В одному варіанті здійснення інтервал між різними площинами (і, отже, довжина кожної секції фільтра) становить у діапазоні 5-10 мм. (В інших варіантах здійснення цей інтервал може становити у діапазоні 4-15 мм). Перша секція 31 фільтра містить трубку 35, і третя секція 51 фільтра також містить трубку 55. Обидві трубки 35 і 55 коаксіальні з циліндричною віссю сигарети, і кожна трубка 35, 55 продовжується за всією довжиною відповідної їй секції. Радіуси трубок 35, 55 значно менші, ніж радіус сигарети. Наприклад, діаметр трубок може становити приблизно тільки 0,1-3 мм. В одному варіанті здійснення кожна з трубок 35, 55 має діаметр приблизно 0,5-1 мм. Слід зазначити, що якщо радіус трубки становить 20 % від радіуса сигарети у цілому, площа поперечного перерізу трубки становить тільки 4 % площі поперечного перерізу сигарети. Трубки 35,55 можуть бути виготовлені з паперу, картону, пластмаси або будь-якого іншого придатного матеріалу й можуть мати пористу або непористу поверхню. У показаному варіанті здійснення трубки 35, 55 виконані порожніми, але в інших варіантах здійснення можуть містити наповнювач, що має дуже малий опір повітряному потоку. У показаних варіантах здійснення трубки 35 і 55 по суті аналогічні одна одній, але в інших варіантах здійснення можуть різнитися відповідним чином з погляду розмірів, форми й(або) інших властивостей. У першій секції 31 трубка 35 оточена фільтруючим матеріалом 32, таким як ацетат целюлози, папір, поліпропілен або будь-який інший придатний матеріал. Цей матеріал сформований з відносно низькою щільністю й, отже, відносно низкою ефективністю фільтрації (але значно більше високою, чим у порожньої трубки). Середня секція 41, що не містить центральної трубки, також містить фільтруючий матеріал 42, такий як ацетат целюлози, папір або поліпропілен тощо. Цей матеріал сформований з відносно високою щільністю й, таким чином, він має високу ефективність фільтрації (у порівнянні з матеріалом 32). У третій секції 51 трубка 55 також оточена фільтруючим матеріалом 52, таким як ацетат целюлози, папір, поліпропілен тощо. Крім того, цей матеріал сформований з відносно високою щільністю й, таким чином, має високу ефективність фільтрації (у порівнянні з матеріалом 32). Зовнішня обгортка 21 передбачена з двома кільцями вентиляційних отворів по окружності. Перше кільце 43 вентиляційних отворів передбачене навколо другої секції 41 фільтра, у той час як друге кільце 53 вентиляційних отворів передбачене біля початку (тобто з протилежної сторони від кінця 100 мундштука) третьої секції 51 фільтра. Ці вентиляційні отвори дозволяють втягувати повітря у сигаретний фільтр і, отже, розбавляти дим, що проходить через нього. На фіг. 2 показаний основний потік диму через сигарету 10 за фіг. 1, коли сигарету закурюють, за одним варіантом здійснення даного винаходу. Дим від палаючого тютюну проходить далі від тютюнового стрижня 15 до фільтра 20. Дим тепер проходить через трубку 35 першого елемента 31 замість того, щоб проходити через фільтруючий матеріал 32, оскільки трубка 35 забезпечує більше низький опір потоку диму. Потім дим проходить через матеріал з високою ефективністю фільтрації другої секції 41 до виходу на мундштуковому кінці 100 з фільтра через третю секцію 51. У третій секції 51 фільтра дим проходить через трубку 55 замість того, щоб проходити через навколишній фільтруючий матеріал 52, що обумовлено більше низьким опором потоку трубки 55. На цьому етапі саме друга секція 41 фільтра 20 забезпечує більшу частину фільтрації фільтром 20. Ця фільтрація доповнена проходженням диму через відносно довгу ділянку незгорілого тютюнового стрижня 15 до досягнення їм фільтра 20. Відносно мало повітря, що вентилюється, втягується всередину через вентиляційні отвори 43, 53, оскільки основний потік диму через сигарету проходить близько до центральної осі сигарети 10, тобто вдалині від зовнішньої поверхні, де розташовані вентиляційні отвори, і існує малий перепад тисків вище за потоком диму щодо вентиляційних отворів. У конфігурації за фіг. 2 дим проходить на відносно високій швидкості через трубку 35, що обумовлено низьким опором потоку, а потім уповільнюється на вході у другу секцію 41, де фільтруючий матеріал 42 забезпечує набагато більше високий опір потоку. Це вповільнення приводить до концентрації диму у точці 36 взаємодії, тобто у місці, де щільний фільтруючий 3 UA 98835 C2 5 10 15 20 25 30 35 40 45 50 55 матеріал 42 другого елемента 41 примикає до виходу з трубки 35. Підвищена концентрація у точці 36 взаємодії приводить до осадження смол на фільтруючому матеріалі 42, дія якого приводить до все більшого закупорювання виходу з трубки 35. Це приводить до ситуації, показаної на фіг. 3, коли трубка 35 закупорена осадженням матеріалу у точці 36 взаємодії. (Використовуваний у даному документі термін "закупорений" має на увазі часткове або повне закупорювання/перекриття). Отже, більше диму, що проходить через першу секцію 31 фільтра, тепер проходить зовні щодо трубки 35 через основну частину фільтруючого матеріалу 32, який займає зовнішній кільцевий простір першої секції 31 фільтра. Це забезпечує підвищену фільтрацію диму, що проходить через першу секцію 31 фільтра (у порівнянні з ситуацією, коли дим проходив через трубку 35 замість фільтруючого матеріалу 32). Після проходження через фільтруючий матеріал 32 першого елемента 31 фільтра, дим втягується через другий елемент 41 і стягується на вхід 56 трубки 55. Потік диму потім проходить через трубку 55, як зазначено вище, щоб вийти з фільтра 20 на мундштуковому кінці 100. Потік диму через другий елемент 41 фільтра тепер проходить трохи ближче до вентиляційних отворів 43 на зовнішній стороні фільтра 20 (у порівнянні з конфігурацією за фіг. 2). Це обумовлено тим, що центральна трубка 35 закупорена (повністю або частково), більше диму виходить з першої секції 31 фільтра ближче до зовнішньої сторони сигарети. Обмеження кінця трубки 35 створює збільшення перепаду тисків у секції фільтра вище за потоком диму щодо вентиляційних отворів, тим самим, збільшуючи обсяг повітря, що вентилюється, який попадає у фільтр. Крім того, оскільки більше диму проходить через віддалені від центра ділянки фільтра, що примикають до повітря, що поступає й вентилюється, більше диму відхиляється за радіусом всередину повітрям, що вентилюється, у напрямку центральної ділянки фільтра й через фільтруючий матеріал, тим самим, забезпечуючи підвищення ефективності фільтрації. Збіжність диму до області 56 другого елемента фільтра, що примикає до входу у трубку 55, приводить до збільшення щільності диму у цій точці взаємодії. Це підвищення концентрації диму знову викликає осадження матеріалів диму, таких як смоли, на фільтруючому матеріалі. Відповідно, у міру подальшого викурювання сигарети відбувається нагромадження смол в області 56, які поступово закупорюють вхід трубки 55, так що вихід диму з фільтра 20 через трубку 55 обмежений. Це приводить до ситуації, показаної на фіг. 4. У третій секції 51 фільтра, тепер з обмеженим потоком диму через центральну трубку 55, більше диму проходить через фільтруючий матеріал 52, що оточує центральну трубку, тобто через зовнішній кільцевий простір третьої секції 51 фільтра. Отже, дим піддається високо ефективній фільтрації фільтруючим матеріалом 52. Це допомагає компенсувати знижену фільтрацію всередині тютюнового стрижня 15 (який тепер по суті коротший, ніж коли сигарету підпалюють спочатку). У конфігурації за фіг. 4 потік через другу секцію 41 фільтра переважно паралельний циліндричній осі сигарети й в основному розташований у (радіально) зовнішніх ділянках фільтра, ближче до вентиляційних отворів 43 і 53. Цей посилений потік, що примикає до фільтраційних отворів 43 і 53, у сполученні з загальним підвищенням перепаду тисків фільтра через (часткове) закупорювання входу трубки 55, втягується у збільшений обсяг повітря, що вентилюється, що приводить до більшого розведення диму, яке досягає кінця 100 мундштука. Чим сильніше затягування сигарети, тим більше утвориться смол, тим швидше дим виходить з трубки 35, і вище фільтрація на фіг. 2. Крім того, для кожного наступного етапу, у міру поступового втягування диму до зовнішньої частини фільтра 20 і, отже, ближче до вентиляційних отворів 43, 53, вентиляція через фільтр 20 збільшується. Отже, у сигареті 10 забезпечується підвищення ефективності фільтрації, перепаду тисків, а також вентиляції при підвищенні генерування смол. Більше того, сигарета 10 має відносно плоский профіль концентрації смол для різних затягувань (на основі сполучної фільтрації фільтра 20 і частини, що залишилася, тютюнового стрижня 15). Хоча на фіг. 1 показаний один варіант здійснення даного винаходу, фахівці зможуть запропонувати багато можливих модифікацій сигарети 10. Наприклад, секції 31 і(або) 51 фільтра можуть бути передбачені з декількома трубками. Крім того, трубка або трубки необов'язково можуть бути розташовані уздовж центральної осі сигарети 10. Наприклад, одна з можливостей полягає у тому, щоб мати одну або більше канавок уздовж зовнішнього обода матеріалу 32 і(або) 52 фільтра або замість, або на додаток до трубок 35/55, відповідно. Більше того, хоча фільтр 20 містить три секції, в інших варіантах здійснення можуть бути додаткові секції. Наприклад, фільтр може бути передбачений з четвертою секцією, аналогічною 4 UA 98835 C2 5 другій секції, і п'ятою секцією, аналогічною третій секції. Це потім забезпечує більшу поступовість підвищення ефективності фільтра. Очевидно, що число, розмір, форма, матеріал і структура трубок або канавок, тип і щільність фільтруючого матеріалу, і число й структура секцій фільтра можуть бути відрегульовані для забезпечення потрібних загальних характеристик фільтра, наприклад, залежно від властивостей конкретного тютюну тощо. Крім того, хоча даний підхід описаний в основному у контексті сигарет, він може бути застосований до більше широкого діапазону курильних виробів, наприклад, до сигар. Відповідно, обсяг даного винаходу визначається заявленою формулою винаходу і її еквівалентами. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 60 1. Курильний виріб з фільтром, розміщеним на одному кінці, що включає щонайменше першу, другу й третю секції, розташовані послідовно уздовж циліндричної осі курильного виробу, причому кожна з першої й третьої секцій включає щонайменше одну трубку, що проходить за довжиною відповідної секції по суті паралельно циліндричній осі курильного виробу, друга секція містить фільтруючий матеріал з істотно більш високою ефективністю фільтрації, ніж трубки першої й третьої секцій, і, при використанні, вихід щонайменше однієї трубки першої секції закупорюється після першої порції, що викурилася, так що більша частина диму, що проходить через першу секцію, направляється через її основну частину. 2. Курильний виріб за п. 1, у якому щонайменше одна трубка першої секції розташована коаксіально з щонайменше однією трубкою третьої секції. 3. Курильний виріб за п. 1 або 2, у якому щонайменше одна трубка першої секції й щонайменше одна трубка третьої секції розташовані коаксіально з самим курильним виробом. 4. Курильний виріб за будь-яким із попередніх пунктів, у якому щонайменше одна трубка першої секції являє собою прохід до периферії фільтра. 5. Курильний виріб за будь-яким із попередніх пунктів, у якому щонайменше одна трубка третьої секції являє собою прохід до периферії фільтра. 6. Курильний виріб за будь-яким із попередніх пунктів, у якому щонайменше одна трубка першої секції має довжину у діапазоні 4-15 мм. 7. Курильний виріб за будь-яким із попередніх пунктів, у якому щонайменше одна трубка першої секції має діаметр у діапазоні 0,1-3 мм. 8. Курильний виріб за п. 7, у якому щонайменше одна трубка першої секції має діаметр у діапазоні 0,5-1,5 мм. 9. Курильний виріб за будь-яким із попередніх пунктів, у якому щонайменше одна трубка третьої секції має довжину у діапазоні 4-15 мм. 10. Курильний виріб за будь-яким із попередніх пунктів, у якому щонайменше одна трубка третьої секції має діаметр у діапазоні 0,1-3 мм. 11. Курильний виріб за п. 10, у якому щонайменше одна трубка третьої секції має діаметр у діапазоні 0,5-1,5 мм. 12. Курильний виріб за будь-яким із попередніх пунктів, у якому трубки порожні. 13. Курильний виріб за будь-яким із попередніх пунктів, у якому перша секція фільтра, крім зазначеної щонайменше однієї трубки, містить фільтруючий матеріал. 14. Курильний виріб за п. 13, у якому фільтруючий матеріал першої секції фільтра має більш низьку ефективність фільтрації, ніж фільтруючий матеріал другої секції фільтра. 15. Курильний виріб за будь-яким із попередніх пунктів, у якому третя секція фільтра, крім зазначеної щонайменше однієї трубки, містить фільтруючий матеріал. 16. Курильний виріб за п. 15, у якому фільтруючий матеріал третьої секції фільтра має більш високу ефективність фільтрації, ніж фільтруючий матеріал першої секції фільтра. 17. Курильний виріб за будь-яким із попередніх пунктів, у якому на зовнішній стороні другої секції фільтра передбачені вентиляційні отвори. 18. Курильний виріб за будь-яким із попередніх пунктів, у якому на зовнішній стороні третьої секції фільтра передбачені вентиляційні отвори. 19. Курильний виріб за будь-яким із попередніх пунктів, у якому фільтр включає додаткові пари секцій фільтра, розташовані послідовно уздовж циліндричної осі курильного виробу після третьої секції, і де кожна пара секцій включає: першу додаткову секцію, що містить щонайменше одну трубку, що проходить за довжиною першої додаткової секції, по суті паралельно циліндричній осі курильного виробу, 5 UA 98835 C2 5 другу додаткову секцію, що містить фільтруючий матеріал з істотно більш високою ефективністю фільтрації, ніж щонайменше одна трубка першої додаткової секції. 20. Курильний виріб за будь-яким із попередніх пунктів, у якому при використанні забезпечується закупорювання виходу щонайменше однієї трубки у першій секції після першої порції, що викурилася, і закупорювання входу щонайменше однієї трубки у третій секції після наступних порцій, що викурюються. 21. Курильний виріб за будь-яким із попередніх пунктів, у якому згадані трубки проходять по суті паралельно циліндричній осі курильного виробу. 6 UA 98835 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
