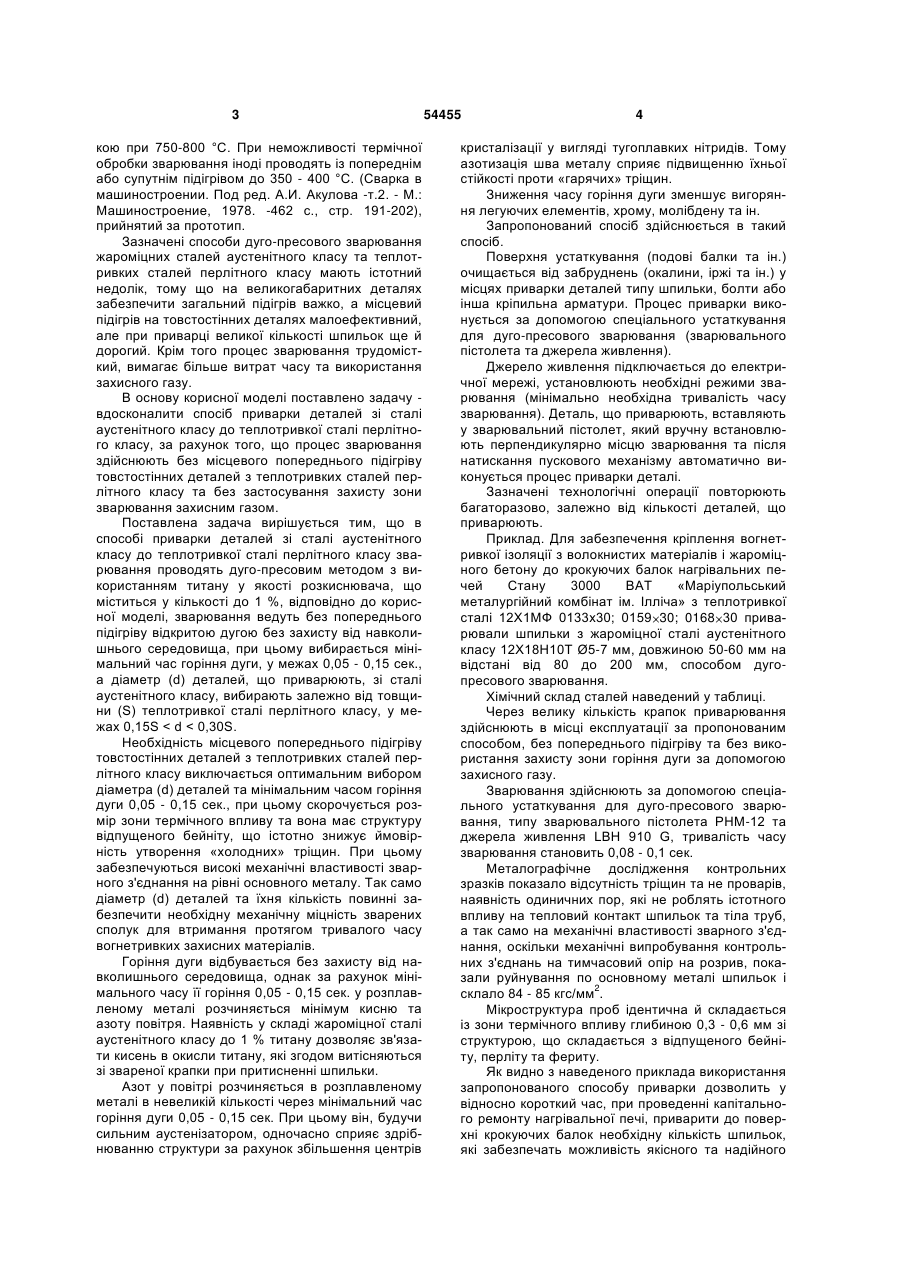

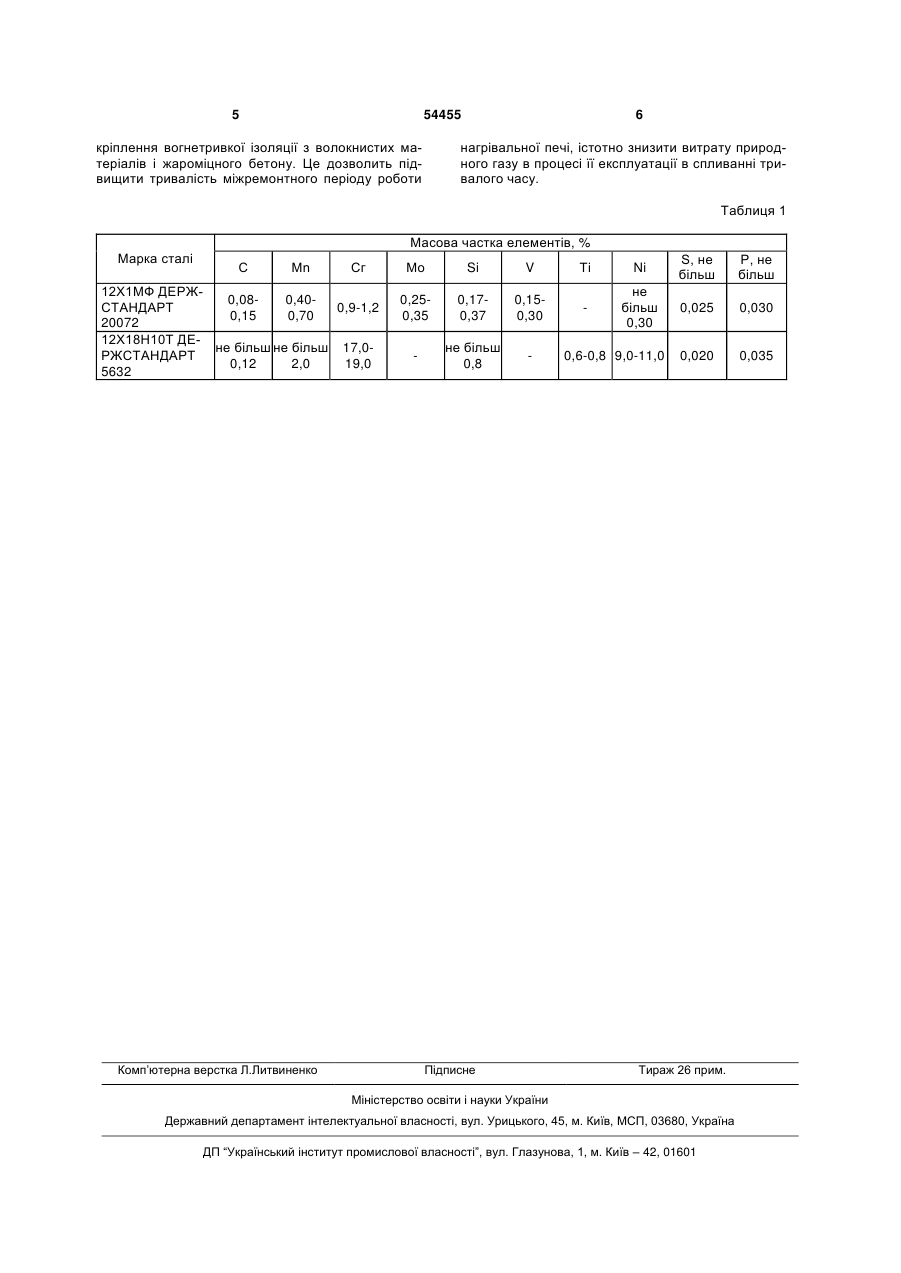

Спосіб приварки деталей зі сталі аустенітного класу до теплотривкої сталі перлітного класу

Номер патенту: 79726

Опубліковано: 10.07.2007

Автор: Хаймович Павло Олександрович

МПК: C21D 1/78, C21D 8/00

Мітки: класу, нержавіючої, аустенітного, спосіб, сталі, обробки

Формула / Реферат:

Спосіб обробки нержавіючої сталі аустенітного класу, що включає пластичне деформування, що забезпечує одержання у сталі мартенситу, старіння одержаного мартенситу, нагрів до температури вище температури старіння, витримку при цій температурі до повного перетворення мартенситу в аустеніт і загартування на аустеніт, який відрізняється тим, що пластичне деформування проводять в умовах всебічного стиску при низьких температурах, а витримку перед...

Номер патенту: 66649

Опубліковано: 15.03.2007

Автори: Хаймович Павло Олександрович, Неклюдов Іван Матвійович, Соколенко Володимир Іванович, Стародубов Яків Дмитрович

МПК: C21D 8/06, C21D 8/00, C21D 1/78

Мітки: сталі, нержавіючої, аустенітного, обробки, спосіб, класу

Формула / Реферат:

Спосіб обробки нержавіючої сталі аустенітного класу, який включає низькотемпературну пластичну деформацію та термообробку, який відрізняється тим, що низькотемпературну пластичну деформацію здійснюють шляхом квазігідростатичного екструдування із ступенем деформації, який забезпечує створення у сталі не менше 85 мас. % мартенситу, а термообробку ведуть при температурі, яка забезпечує повне старіння створеного мартенситу, але не більше...

Номер патенту: 43177

Опубліковано: 15.11.2001

Автор: Мироненко Володимир Володимирович

МПК: C21C 1/00

Мітки: сталей, обробки, класу, аустенітного, спосіб, термічної, нержавіючих

Формула / Реферат:

Спосіб термічної обробки нержавіючих сталей аустенітного класу, який включає в себе охолодження у воді нагрітих до температур 950 - 11000С заготовок, який відрізняється тим, що заготовки виготовляють литтям, заливаючи форму розплавом сталі, при досягненні заготовками у формі в процесі твердіння температур 1100-9500С, їх виймають з форми при цій температурі і занурюють у воду.

Номер патенту: 7822

Опубліковано: 26.12.1995

Автори: Руфанов Юрій Георгійович, Семенякін Михайло Степанович, Костенко Анатолій Олександрович, Байрака Михайло Миколайович, Сербін Генадій Васильович, Підгорний Віктор Михайлович, Савченко Людміла Олександрівна, Панасенко Людміла Іванівна

МПК: C21D 1/78

Мітки: термічної, спосіб, перлітного, обробки, сталі, класу

Формула / Реферат:

1. Способ термической обработки сталей пер­литного класса, включающий нагрев до темпера­туры аустенитизации, выдержку, охлаждение в среде с температурой Мн + (5-50)°С, выдержку и окончательное охлаждение, отличающийся тем, что, с целью повышения вязкости и эксплуатаци­онной стойкости, перед нагревом осуществляют предварительный нагрев при Acl - (10-40)°С в те­чение 4-8 ч и охлаждение до 500°С со скоростью 0,02-0,03°С/с, далее на воздухе....

Номер патенту: 15980

Опубліковано: 29.08.1997

Автори: Тарасенко Віра Афанасіївна, Клименко Фелікс Костянтинович, Куценко Олександр Іванович, Коробочкін Іосиф Юльович, Уварова Раїса Євтихівна, Бобух Людмила Васильовна, Гордієнко Надія Степанівна

МПК: C21D 9/08

Мітки: виробів, аустенітного, класу, нержавіючих, обробки, сталей, спосіб

Формула / Реферат:

1. Способ обработки изделий из нержавею­щих сталей аустенитного класса, преимуществен­но труб, включающий нанесение защитного покрытия и термическую обработку путем нагрева до температури аустенизации, выдержки и охлаж­дения на воздухе, отличающийся тем, что, с целью снижения склонности к межкристаллитной корро­зии и упрощения процесса обработки, нанесение защитного покрытия проводят обработкой в хром-содержащем растворе, нагрев и выдержку...
