Спосіб обробки нержавіючої сталі аустенітного класу

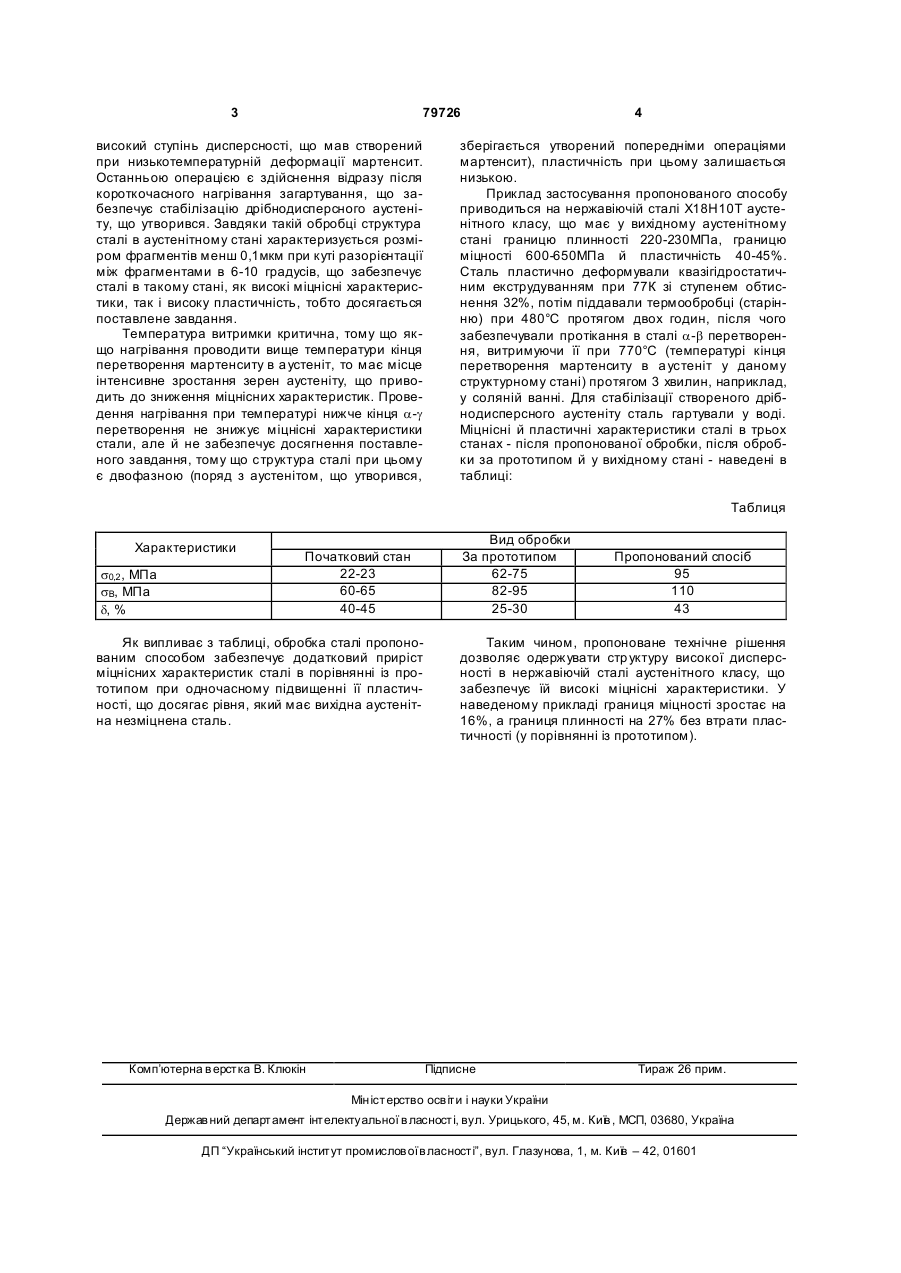

Спосіб обробки нержавіючої сталі аустенітного класу, що включає пластичне деформування, що забезпечує одержання у сталі мартенситу, старіння одержаного мартенситу, нагрів до температури вище температури старіння, витримку при цій температурі до повного перетворення мартенситу в а устеніт і загартування на аустеніт, який відрізняє ться тим, що пластичне деформування проводять в умовах всебічного стиску при низьких температурах, а витримку перед загартуванням на аустеніт проводять при температурі кінця перетворення мартенситу в аустеніт. (19) (21) a200612743 (22) 04.12.2006 (24) 10.07.2007 (46) 10.07.2007, Бюл. №10, 2007р. (72) Хаймович Павло Олександрович (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ХАРКІВСЬКИЙ ФІЗИКО-ТЕХН ІЧНИЙ ІНСТИТУТ" (56) UA 21253 A, 04.11.1997 UA 61298 A, 17.11.2003 RU 2063451 C1, 10.07.1996 EP 1008659 B1, 25.06.2003 DE 10055275 A1, 23.05.2002 3 79726 високий ступінь дисперсності, що мав створений при низькотемпературній деформації мартенсит. Останньою операцією є здійснення відразу після короткочасного нагрівання загартування, що забезпечує стабілізацію дрібнодисперсного аустеніту, що утворився. Завдяки такій обробці структура сталі в аустенітному стані характеризується розміром фрагментів менш 0,1мкм при куті разорієнтації між фрагментами в 6-10 градусів, що забезпечує сталі в такому стані, як високі міцнісні характеристики, так і високу пластичність, тобто досягається поставлене завдання. Температура витримки критична, тому що якщо нагрівання проводити вище температури кінця перетворення мартенситу в а устеніт, то має місце інтенсивне зростання зерен аустеніту, що приводить до зниження міцнісних характеристик. Проведення нагрівання при температурі нижче кінця a-g перетворення не знижує міцнісні характеристики стали, але й не забезпечує досягнення поставленого завдання, тому що структура сталі при цьому є двофазною (поряд з аустенітом, що утворився, 4 зберігається утворений попередніми операціями мартенсит), пластичність при цьому залишається низькою. Приклад застосування пропонованого способу приводиться на нержавіючій сталі X18Н10Т аустенітного класу, що має у вихідному аустенітному стані границю плинності 220-230МПа, границю міцності 600-650МПа й пластичність 40-45%. Сталь пластично деформували квазігідростатичним екструдуванням при 77К зі ступенем обтиснення 32%, потім піддавали термообробці (старінню) при 480°С протягом двох годин, після чого забезпечували протікання в сталі a-b перетворення, витримуючи її при 770°С (температурі кінця перетворення мартенситу в а устеніт у даному структурному стані) протягом 3 хвилин, наприклад, у соляній ванні. Для стабілізації створеного дрібнодисперсного аустеніту сталь гартували у воді. Міцнісні й пластичні характеристики сталі в трьох станах - після пропонованої обробки, після обробки за прототипом й у вихідному стані - наведені в таблиці: Таблиця Характеристики s0,2 , МПа sВ, МПа d, % Початковий стан 22-23 60-65 40-45 Як випливає з таблиці, обробка сталі пропонованим способом забезпечує додатковий приріст міцнісних характеристик сталі в порівнянні із прототипом при одночасному підвищенні її пластичності, що досягає рівня, який має вихідна аустенітна незміцнена сталь. Комп’ютерна в ерстка В. Клюкін Вид обробки За прототипом 62-75 82-95 25-30 Пропонований спосіб 95 110 43 Таким чином, пропоноване технічне рішення дозволяє одержувати стр уктуру високої дисперсності в нержавіючій сталі аустенітного класу, що забезпечує їй високі міцнісні характеристики. У наведеному прикладі границя міцності зростає на 16%, а границя плинності на 27% без втрати пластичності (у порівнянні із прототипом). Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
