Спосіб обробки нержавіючої сталі аустенітного класу

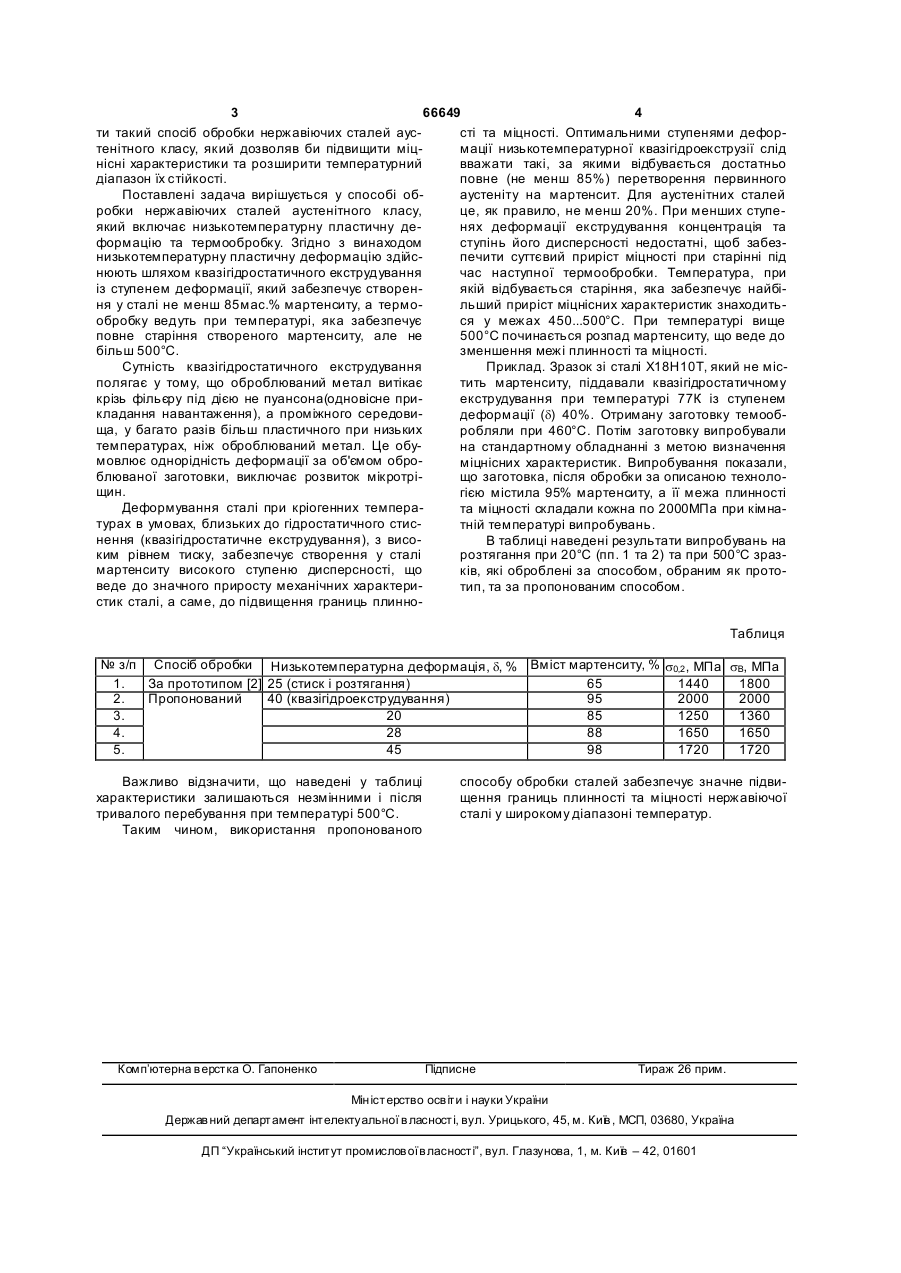

Спосіб обробки нержавіючої сталі аустенітно67-68 го класу, який включає низькотемпературну пластичну деформацію та термообробку, який відрізняється тим, що низькотемпературну пластичну деформацію здійснюють шляхом квазігідростатичного екструдування із ступенем деформації, який забезпечує створення у сталі не менше 85 мас. % мартенситу, а термообробку ведуть при температурі, яка забезпечує повне старіння створеного мартенситу, але не більше 500°С. UA (21) 2003087790 (22) 18.08.2003 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Неклюдов Іван Матвійович, Стародубов Яків Дмитрович, Соколенко Володимир Іванович, Хаймович Павло Олександрович (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ХАРКІВСЬКИЙ ФІЗИКО-ТЕХН ІЧНИЙ ІНСТИТУТ" (56) SU, 427 069, A, 05.05.1974 SU, 836 149, A, 07.06.1981 SU, 1 321 075, A1, 10.06.1999 SU, 1 765 206, A1, 30.09.1992 UA, 15 465, A, 30.06.1997 RU, 2 020 163, C1, 30.09.1994 RU, 2 055 911, C1, 10.03.1996 RU, 2 155 134, C1, 27.08.2000 CA, 2 389 281, A1, 25.05.2001 US, 4 608 851, A, 02.09.1986 US, 4 689 198, A, 25.08.1987 US, 5 599 408, A, 04.02.1997 C2 2 (19) 1 3 66649 4 ти такий спосіб обробки нержавіючих сталей ауссті та міцності. Оптимальними ступенями дефортенітного класу, який дозволяв би підвищити міцмації низькотемпературної квазігідроекструзії слід нісні характеристики та розширити температурний вважати такі, за якими відбувається достатньо діапазон їх стійкості. повне (не менш 85%) перетворення первинного Поставлені задача вирішується у способі обаустеніту на мартенсит. Для аустенітних сталей робки нержавіючих сталей аустенітного класу, це, як правило, не менш 20%. При менших ступеякий включає низькотемпературну пластичну денях деформації екструдування концентрація та формацію та термообробку. Згідно з винаходом ступінь його дисперсності недостатні, щоб забезнизькотемпературну пластичну деформацію здійспечити суттєвий приріст міцності при старінні під нюють шляхом квазігідростатичного екструдування час наступної термообробки. Температура, при із ступенем деформації, який забезпечує створенякій відбувається старіння, яка забезпечує найбіня у сталі не менш 85мас.% мартенситу, а термольший приріст міцнісних характеристик знаходитьобробку ведуть при температурі, яка забезпечує ся у межах 450...500°С. При температурі вище повне старіння створеного мартенситу, але не 500°С починається розпад мартенситу, що веде до більш 500°С. зменшення межі плинності та міцності. Сутність квазігідростатичного екструдування Приклад. Зразок зі сталі Х18Н10Т, який не місполягає у тому, що оброблюваний метал витікає тить мартенситу, піддавали квазігідростатичному крізь фільєру під дією не пуансона(одновісне приекструдування при температурі 77К із ступенем кладання навантаження), а проміжного середовидеформації (d) 40%. Отриману заготовку темообща, у багато разів більш пластичного при низьких робляли при 460°С. Потім заготовку випробували температурах, ніж оброблюваний метал. Це обуна стандартному обладнанні з метою визначення мовлює однорідність деформації за об'ємом оброміцнісних характеристик. Випробування показали, блюваної заготовки, виключає розвиток мікротріщо заготовка, після обробки за описаною технолощин. гією містила 95% мартенситу, а її межа плинності Деформування сталі при кріогенних температа міцності складали кожна по 2000МПа при кімнатурах в умовах, близьких до гідростатичного стистній температурі випробувань. нення (квазігідростатичне екструдування), з висоВ таблиці наведені результати випробувань на ким рівнем тиску, забезпечує створення у сталі розтягання при 20°С (пп. 1 та 2) та при 500°С зразмартенситу високого ступеню дисперсності, що ків, які оброблені за способом, обраним як протоведе до значного приросту механічних характеритип, та за пропонованим способом. стик сталі, а саме, до підвищення границь плинноТаблиця № з/п Спосіб обробки Низькотемпературна деформація, d, % Вміст мартенситу, % s0,2 , МПа sВ, МПа 1. За прототипом [2] 25 (стиск і розтягання) 65 1440 1800 2. Пропонований 40 (квазігідроекструдування) 95 2000 2000 3. 20 85 1250 1360 4. 28 88 1650 1650 5. 45 98 1720 1720 Важливо відзначити, що наведені у таблиці характеристики залишаються незмінними і після тривалого перебування при температурі 500°С. Таким чином, використання пропонованого Комп’ютерна в ерстка О. Гапоненко способу обробки сталей забезпечує значне підвищення границь плинності та міцності нержавіючої сталі у широкому діапазоні температур. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
