Двоступеневий пиловловлювач

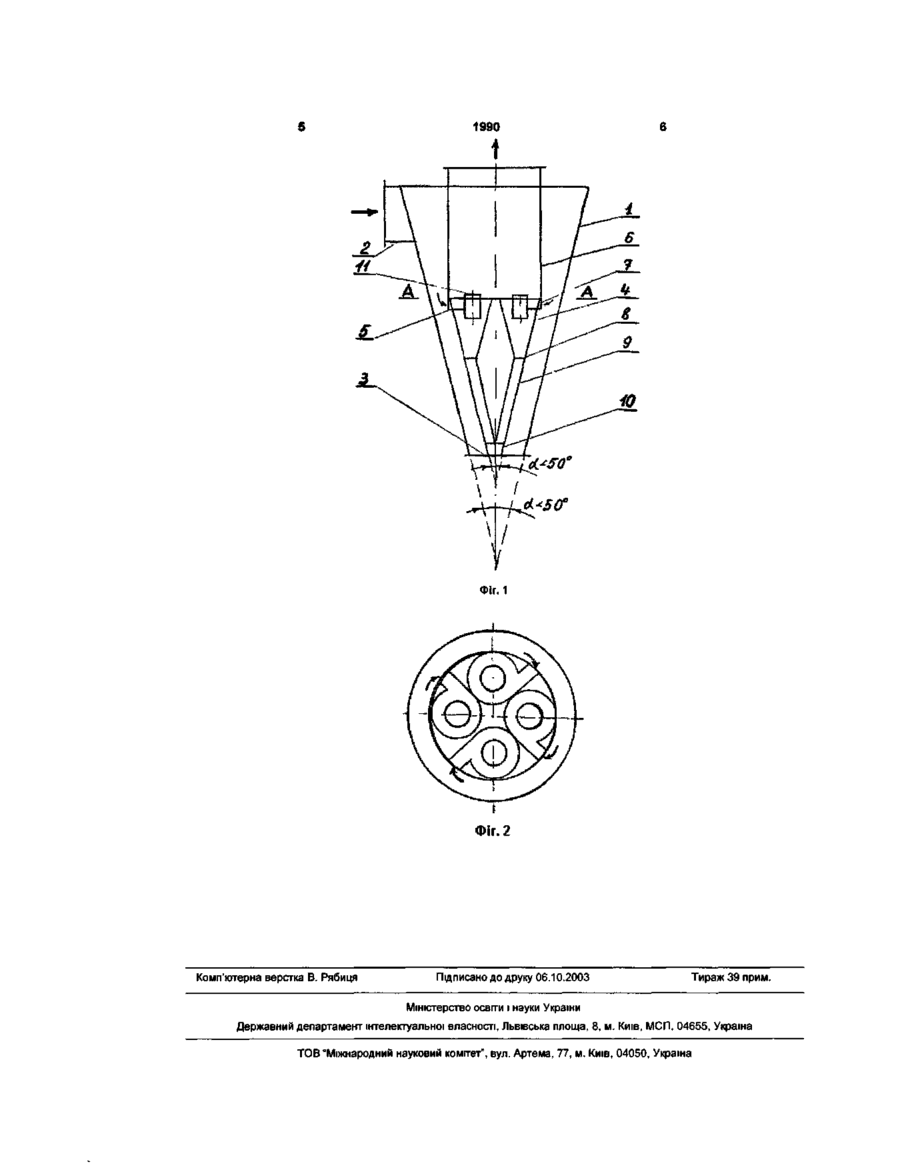

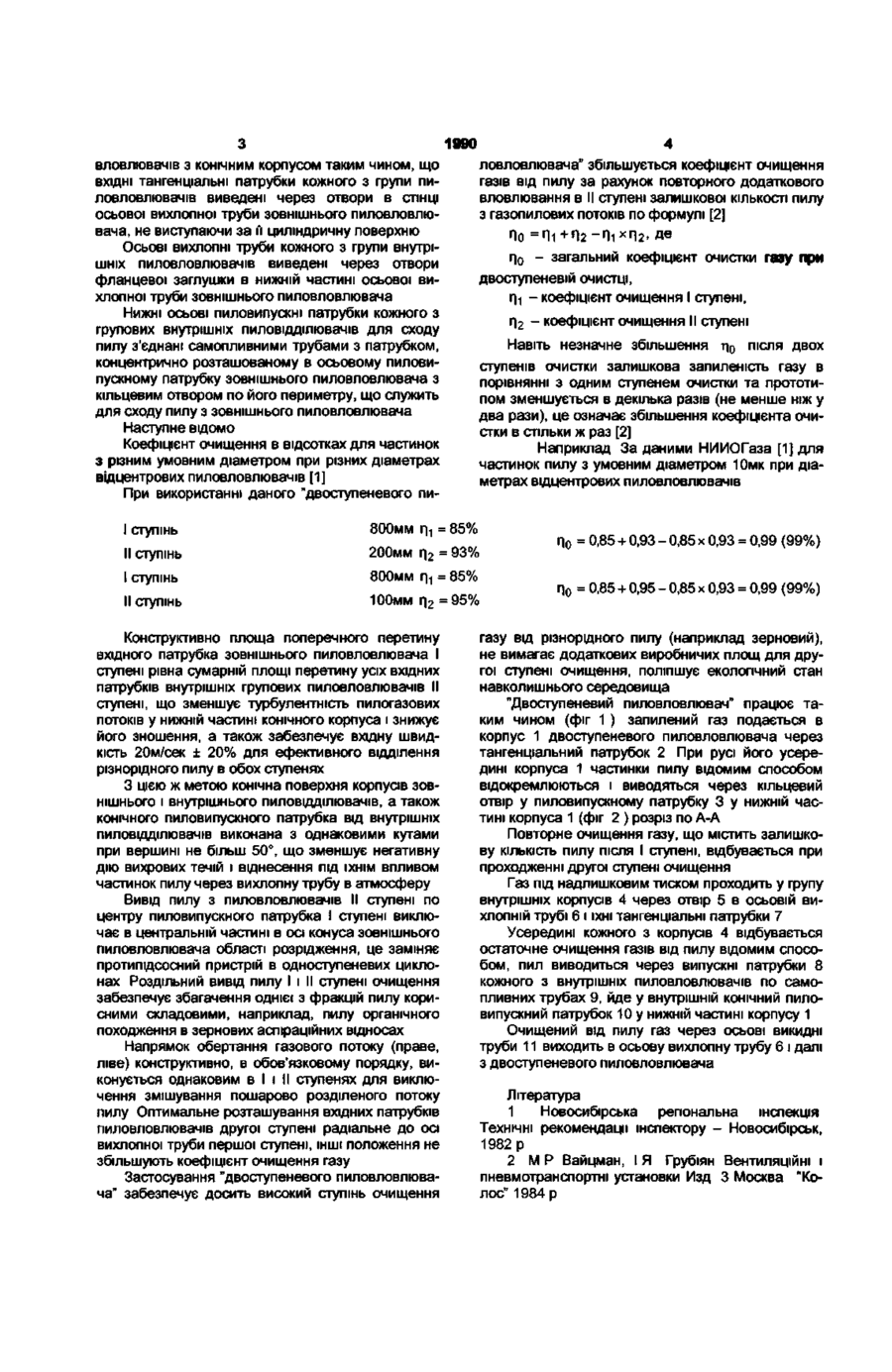

1 Двоступеневий пиловловлювач, що має конічний корпус з тангенціальним вхідним патрубком, нижній осьовий пиловипускний патрубок, осьову вихлопну трубу, який відрізняється тим, що в нижньому КІНЦІ осьової вихлопної труби змонтована група вертикальних відцентрових пиловловлювачів таким чином, що ВХІДНІ патрубки кожного з групи пиловловлювачів виведені через отвори в СТІНЦІ її циліндричної поверхні, нижні осьові пиловипускні патрубки кожного з групи пиловловлювачів виведені у внутрішній конічний патрубок з кільцевим отвором по периметру нижнього осьового пиловипускного патрубка зовнішнього пилов Корисна модель "двоступеневий пиловловлювач", призначена для очистки газів від пилу і може застосовуватися в будь-якій галузі народного господарства Відомий винахід "Пиловловлювач" ИА №13208С1 МПК В04С 5/13 Публ 28 02 97 бюл №1, автори Батлук В А , Горбатенко А В Даний пиловловлювач має конічний корпус з тангенціальним вхідним патрубком, нижній осьовий пиловипускний патрубок, осьову вихлопну трубу, до нижнього кінця якої приєднано пиловловлюючий пристрій важкий у виготовленні, трудомісткий при прочистці, ефективний у відношенні розглянутої в даному винаході виду пилу та потребує збереження ПОСТІЙНОСТІ швидкостей руху пилоповітряній суміші, що неприйнятне у виробничих умовах, наприклад, при аспірації насипних лотків Завдання корисної моделі "двоступеневий пиловловлювач", полягає в наступному - шляхом послідовних двох ступенів очищення газів в одному апараті з розширенням його функціональних можливостей за допомогою простих у виготовлен ловлювача, а осьові вихлопні труби кожного з групи пиловловлювачів виведені через отвори в заглушці поперечного перерізу вихлопної труби зовнішнього пиловловлювача, при цьому конічна поверхня корпусів зовнішнього і внутрішніх пиловловлювачів і внутрішнього пиловипускного патрубка виконана з однаковими кутами при вершині не більше 50° 2 Двоступеневий пиловловлювач за п 1, який відрізняється тим, що конічний корпус має циліндричну частину, змонтовану на нижній КОНІЧНІЙ частину по більшому діаметру перерізу конуса 3 Двоступеневий пиловловлювач за п 1, який відрізняється тим, що ВХІДНІ патрубки зовнішнього та групових пиловловлювачів змонтовані тангенціально по гвинтовій лінії до вертикальної осі корпусів з кроком, що дорівнює висоті вхідних патрубків ні й обслуговуванні пристроїв забезпечити досить високу очистку пилогазових сумішей від пилу Поставлене завдання досягається тим, що в пиловловлювачі, що містить конічний корпус з тангенціальним вхідним патрубком, осьову вихлопну трубу, у нижньому КІНЦІ якої встановлена група аналогічних відцентрових пиловловлювачів менших розмірів із входом газів у кожний з них через отвори у вихлопній трубі зовнішнього пиловловлювача, а викид очищеного газу здійснюється через отвори в заглушці поперечного перетину осьової вихлопної труби зовнішнього пиловловлювача Суть корисної моделі полягає в наступному Наступне відомо Пиловловлювач має конічний корпус з тангенціальним вхідним патрубком, нижній осьовий пиловипускний патрубок, осьову вихлопну трубу, до нижнього кінця якої приєднаний пиловловлюючий пристрій Наступне являється новим У нижньому КІНЦІ осьової вихлопної труби змонтована група вертикальних відцентрових пило О О) 1990 вловлювачів з конічним корпусом таким чином, що ВХІДНІ тангенціальні патрубки кожного з групи пиловловлювачів виведені через отвори в СТІНЦІ осьової вихлопної труби зовнішнього пиловловлювача, не виступаючи за м циліндричну поверхню Осьові ВИХЛОПНІ труби кожного з групи внутрішніх пиловловлювачів виведені через отвори фланцевої заглушки в нижній частині осьової вихлопної труби зовнішнього пиловловлювача Нижні ОСЬОВІ пиловипускні патрубки кожного з групових внутрішніх пиловідділювачів для сходу пилу з'єднані самопливними трубами з патрубком, концентрично розташованому в осьовому пиловипускному патрубку зовнішнього пиловловлювача з кільцевим отвором по його периметру, що служить для сходу пилу з зовнішнього пиловловлювача Наступне відомо Коефіцієнт очищення в відсотках для частинок з різним умовним діаметром при різних діаметрах відцентрових пиловловлювачів [1] При використанні даного "двоступеневого пи 4 ловловлювача" збільшується коефіцієнт очищення газів від пилу за рахунок повторного додаткового вловлювання в II ступені залишкової КІЛЬКОСТІ пилу з газопилових потоків по формулі [2] По =Пі+П2 - П і х П 2 - Д е По - загальний коефіцієнт очистки газу при двоступеневій очистці, Пі - коефіцієнт очищення І ступені, П2 - коефіцієнт очищення II ступені Навіть незначне збільшення г|0 після двох ступенів очистки залишкова запиленість газу в порівнянні з одним ступенем очистки та прототипом зменшується в декілька разів (не менше ніж у два рази), це означає збільшення коефіцієнта очистки в стільки ж раз [2] Наприклад За даними НИИОГаза [1] для частинок пилу з умовним діаметром 10мк при діаметрах відцентрових пиловловлювачів I ступінь 800мм Гц = 85% II ступінь 200мм п.2 = 93% I ступінь 800мм Гц = 85% II ступінь 100мм Г2 =95% | Конструктивно площа поперечного перетину вхідного патрубка зовнішнього пиловловлювача І ступені рівна сумарній площі перетину усіх вхідних патрубків внутрішніх групових пиловловлювачів II ступені, що зменшує турбулентність пилогазових потоків у нижній частині конічного корпуса і знижує його зношення, а також забезпечує вхідну швидкість 20м/сек ± 20% для ефективного відділення різнорідного пилу в обох ступенях З цією ж метою конічна поверхня корпусів зовнішнього і внутрішнього пиловідділювачів, а також конічного пиловипускного патрубка від внутрішніх пиловідділювачів виконана з однаковими кутами при вершині не більш 50°, що зменшує негативну дію вихрових течій і віднесення під їхнім впливом частинок пилу через вихлопну трубу в атмосферу Вивід пилу з пиловловлювачів II ступені по центру пиловипускного патрубка І ступені виключає в центральній частині в осі конуса зовнішнього пиловловлювача області розрідження, це заміняє протипідсосний пристрій в одноступеневих циклонах Роздільний ВИВІД пилу І і II ступені очищення забезпечує збагачення однієї з фракцій пилу корисними складовими, наприклад, пилу органічного походження в зернових аспіраційних відносах Напрямок обертання газового потоку (праве, ліве) конструктивно, в обов'язковому порядку, виконується однаковим в І і II ступенях для виключення змішування пошарово розділеного потоку пилу Оптимальне розташування вхідних патрубків пиловловлювачів другої ступені радіальне до осі вихлопної труби першої ступені, ІНШІ положення не збільшують коефіцієнт очищення газу Застосування "двоступеневого пиловловлювача" забезпечує досить високий ступінь очищення По = 0,85 + 0,93 - 0,85 х 0,93 = 0,99 (99%) По = 0,85 + 0,95 - 0,85 х 0,93 = 0,99 (99%) газу від різнорідного пилу (наприклад зерновий), не вимагає додаткових виробничих площ для другої ступені очищення, поліпшує екологічний стан навколишнього середовища "Двоступеневий пиловловлювач" працює таким чином (фіг 1 ) запилений газ подається в корпус 1 двоступеневого пиловловлювача через тангенціальний патрубок 2 При русі його усередині корпуса 1 частинки пилу відомим способом відокремлюються і виводяться через кільцевий отвір у пиловипускному патрубку 3 у нижній частині корпуса 1 (фіг 2 ) розріз по А-А Повторне очищення газу, що містить залишкову КІЛЬКІСТЬ пилу після І ступені, відбувається при проходженні другої ступені очищення Газ під надлишковим тиском проходить у групу внутрішніх корпусів 4 через отвір 5 в осьовій вихлопній трубі 6 і їхні тангенціальні патрубки 7 Усередині кожного з корпусів 4 відбувається остаточне очищення газів від пилу відомим способом, пил виводиться через випускні патрубки 8 кожного з внутрішніх пиловловлювачів по самопливних трубах 9, йде у внутрішній конічний пиловипускний патрубок 10 у нижній частині корпусу 1 Очищений від пилу газ через осьові викидні труби 11 виходить в осьову вихлопну трубу 6 і далі з двоступеневого пиловловлювача Література 1 Новосибірська регіональна інспекція Технічні рекомендації інспектору - Новосибірськ, 1982р 2 МР Вайцман, ІЯ Грубіян Вентиляційні і пневмотранспортні установки Изд 3 Москва "Колос" 1984 р Фіг. 1 Фіг. 2 Комп'ютерна верстка В. Ряби ця Підписано до друку 06.10.2003 Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
