B21B 21/04 — пристрої для ступінчастою подачі труб

Номер патенту: 113906

Опубліковано: 27.03.2017

Автор: Розєнбєрг Олєг Ігорєвіч

МПК: B21B 21/04, B21H 1/20, B21H 1/00 ...

Мітки: суцільних, залізничних, виробництва, спосіб, осей

Формула / Реферат:

Спосіб виробництва суцільних залізничних осей, що включає виплавку сталі, вакуумування сталі, розливання сталі з електромагнітним перемішуванням, відрізання від застиглої сталі зливків, різання зливків на мірні відрізки, поздовжню прокатку мірних відрізків зливків на пілігримовому стані, різання прокатаних на пілігримовому стані мірних відрізків зливків на заготовки, нагрівання заготовок, висадку заготовок на пресі в закритих штампах,...

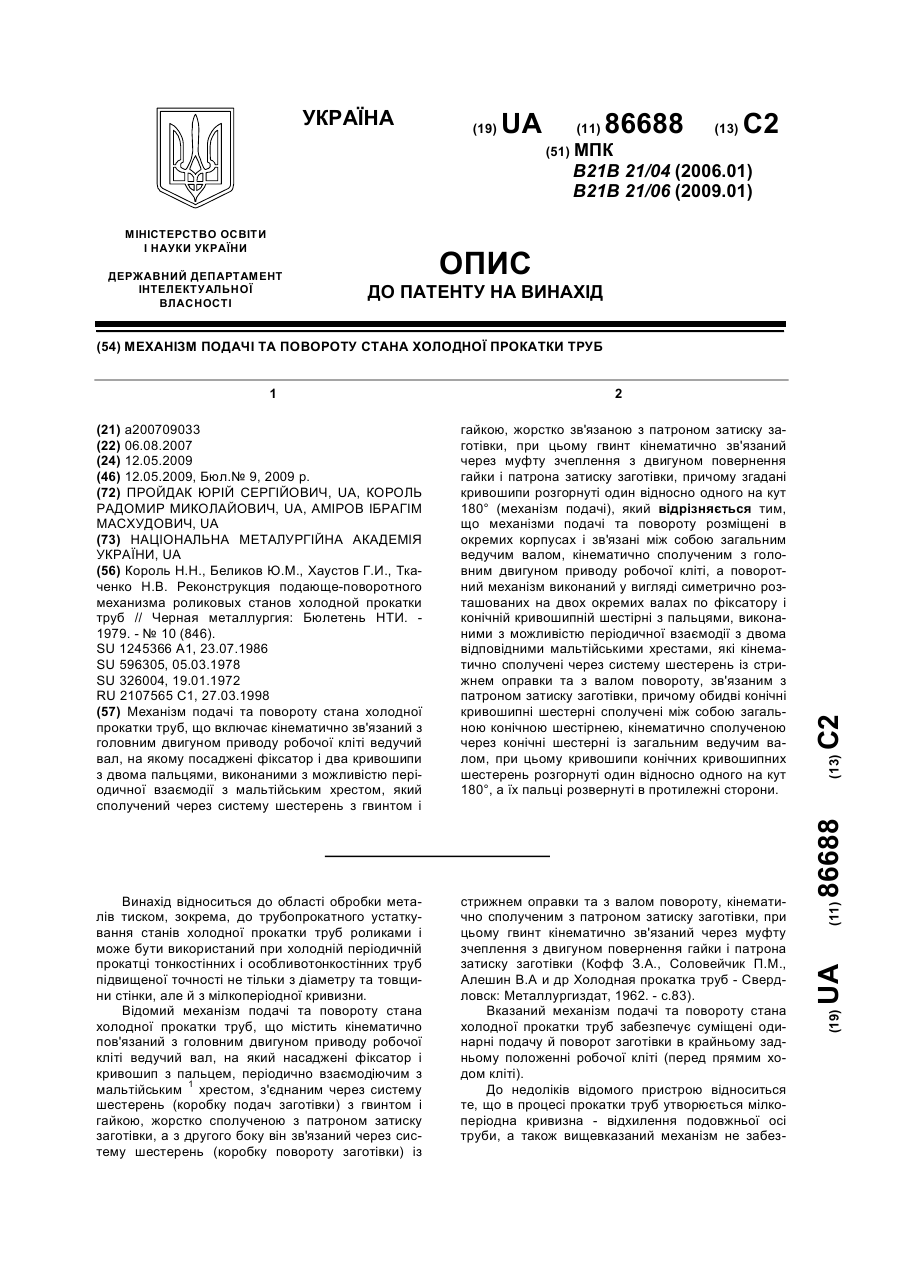

Номер патенту: 86688

Опубліковано: 12.05.2009

Автори: Аміров Ібрагім Масхудович, Пройдак Юрій Сергійович, Король Радомір Миколайович

МПК: B21B 21/04, B21B 21/06

Мітки: механізм, труб, подачі, стана, холодної, прокатки, повороту

Формула / Реферат:

Механізм подачі та повороту стана холодної прокатки труб, що включає кінематично зв'язаний з головним двигуном приводу робочої кліті ведучий вал, на якому посаджені фіксатор і два кривошипи з двома пальцями, виконаними з можливістю періодичної взаємодії з мальтійським хрестом, який сполучений через систему шестерень з гвинтом і гайкою, жорстко зв'язаною з патроном затиску заготівки, при цьому гвинт кінематично зв'язаний через муфту зчеплення...

Номер патенту: 85005

Опубліковано: 10.12.2008

Автори: Пройдак Юрій Сергійович, Очеретна Наталія Миколаївна, Король Радомір Миколайович

МПК: B21B 21/04

Мітки: роликового, опорна, труб, стана, холодної, планка, прокатки

Формула / Реферат:

Опорна планка роликового стана холодної прокатки труб, яка містить ділянку зіва подачі та повороту заготовки, калібровану робочу поверхню з послідовно розташованими зонами деформування: редукування, обтиску з товщини стінки та калібрування з товщини стінки й діаметра, довжина останньої не перевищує 0,33 довжини робочої поверхні опорної планки, яка відрізняється тим, що зона калібрування виконана в вигляді двох зворотних скосів з катетами,...

Номер патенту: 73552

Опубліковано: 15.08.2005

Автори: Нечаєв Віктор Іванович, Петринін Валерій Дмитрович, Краснов Володимир Вітальйович, Добряк Володимир Дмитрович, Ермакович Радмир Петрович, Шифрін Євген Ісайович

МПК: B21B 21/04

Мітки: стану, подавальний, апарат, пілігримового

Формула / Реферат:

1. Подавальний апарат пілігримового стану, що містить корпус із вмонтованим в нього повітряним циліндром та гідравлічною камерою з гальмуючою втулкою, шпиндель, встановлений з можливістю зворотно-поступального та обертального руху у повітряному циліндрі та гальмуючій втулці, дриль, з'єднаний із шпинделем через вмонтовану в нього дрильну гайку, та храповий механізм, який містить храпове колесо, закріплене на дрилі, та притиснуті до його зубів...

Номер патенту: 3734

Опубліковано: 15.12.2004

Автори: Іоффе Анатолій Моісейович, Клименко Фелікс Костянтинович, Коноваленко Костянтин Віталійович, Большаков Вадим Іванович

МПК: B21B 21/04

Мітки: стана, подачі, пілігримового, механізм

Формула / Реферат:

Механізм подачіпілігримового стана, що містить зв'язані з корпусом каретки гідроциліндри подачі і відводу, гвинтовий дозатор переміщення з приводом обертання, який відрізняється тим, що він додатково містить механізм стопоріння корпусу гайки гвинтового дозатора, виконаний у вигляді пари зубчастих коліс, взаємодіючих із зубчастими рейками, установленими на фундаменті, і з'єднаних із корпусом гайки, що контактує з напрямною каретки, при цьому...

Номер патенту: 3116

Опубліковано: 15.10.2004

Автори: Нечаєв Віктор Іванович, Руденко Виталий Алексеевич, Большаков Вадим Іванович, Іоффе Анатолій Моісейович, Коноваленко Костянтин Віталійович, Клименко Фелікс Костянтинович

МПК: B21B 21/04

Мітки: каретки, механізм, подавального, стана, переміщення, пілігримового, апарата

Формула / Реферат:

Механізм переміщення каретки подавального апарата пілігримового стана, що містить зв'язані з корпусом каретки гідроциліндри подачі і відводу, який відрізняється тим, що в нього введені два гідророзподільники, один із яких з'єднаний із гідроциліндром відводу, а інший з'єднаний із гідроциліндром подачі, а також регульований дросель і автоматичний дросель, установлені на зливальній магістралі, при цьому регульований дросель входом з'єднаний із...

Номер патенту: 65161

Опубліковано: 15.03.2004

Автори: Фролов Ярослав Вікторович, Фролов Віктор Пилипович, Смирнов Віктор Григорович, Сеніна Тетяна Володимирівна, Данильченко Віктор Васильович

МПК: B21B 21/00, B21B 21/04

Мітки: пільгерної, труб, прокатки, кліть, стана, холодної, робоча

Формула / Реферат:

Робоча кліть стана холодної пільгерної прокатки труб, що включає стаціонарну силову станину з закріпленими на її горизонтальних поверхнях напрямними і валки з підшипниковими опорами, яка відрізняється тим, що вона обладнана роликовими підшипниками лінійного переміщення і подушками, у яких розташовані підшипникові опори валків, а роликові підшипники лінійного переміщення встановлені поміж кожною зі згаданих напрямних і подушкою.
