Закритий штамп

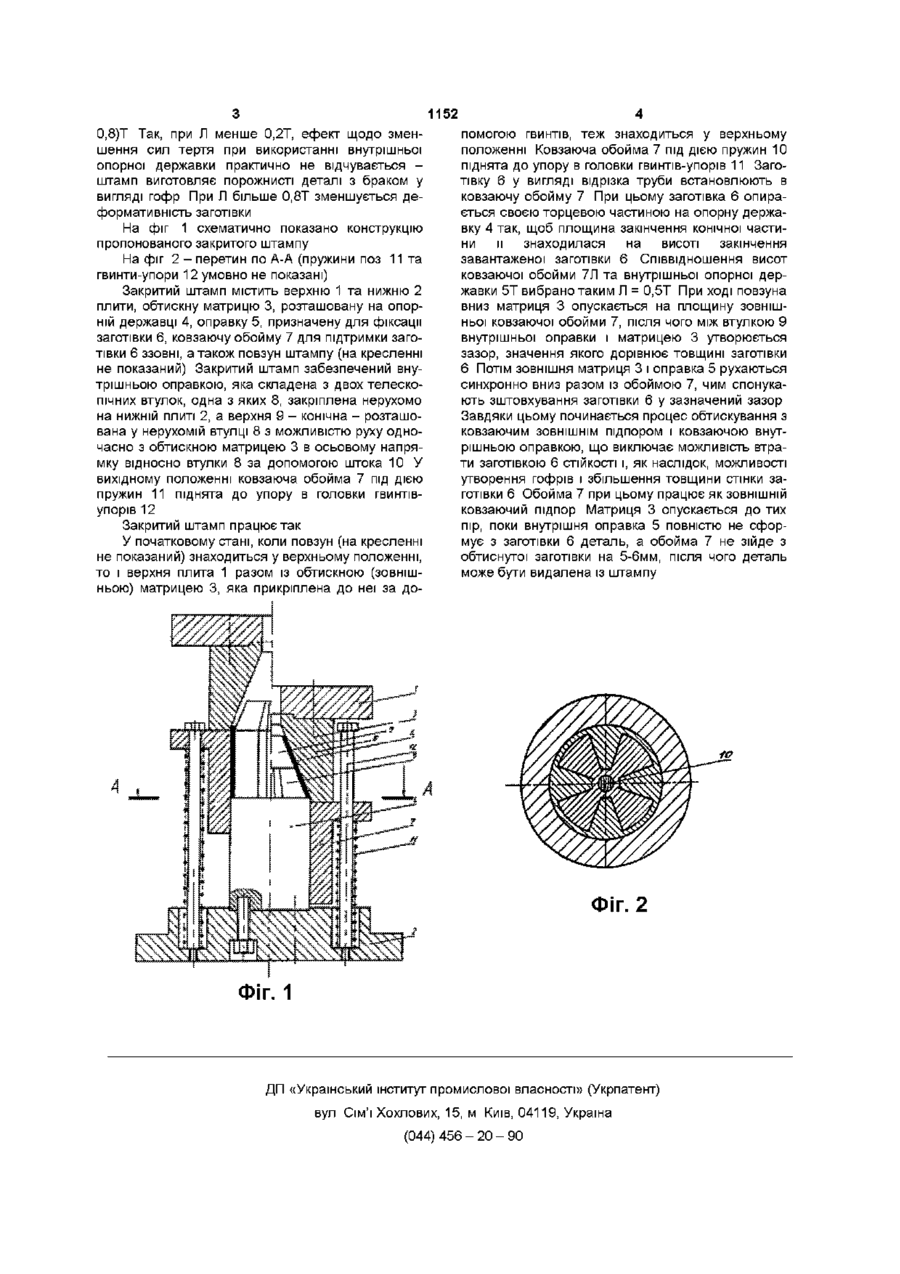

Закритий штамп, що містить верхню та нижню плити, повзун, обтискну матрицю, розташовану на опорній державці, оправку, призначену для фіксації заготівки, ковзаючу обойму для підтримки заготівки ззовні, який відрізняється тим, що доповнений внутрішньою оправкою, складеною з двох телескопічних втулок, одна з яких закріплена нерухомо на нижній плиті, а верхня - конічна розташована у нерухомій втулці з можливістю руху одночасно з обтискною матрицею в осьовому напрямку відносно нерухомої втулки Пропонована корисна модель відноситься до засобів обробки металів тиском, а більш конкретно, до конструкції закритого штампу, який може бути використаний для виготовлення обтискуванням таких деталей, як горловини циліндричних бідонів (у тому числі балонів аерозольної упаковки), різних перехідників трубопроводів, горловин гільз різного калібру і т ш Крім того, шляхом обтискування у пропонованому штампі в комбінації з іншими операціями листового штампування можуть бути виготовлені деталі із зварених кільцевих заготівок, наприклад такі, як сепаратори ПІДШИПНИКІВ качення, деталі колес сільськогосподарських машин і т ш на заготівки, що деформується, нічим не підтримується зсередини Втрата СТІЙКОСТІ призводить до отримання бракованої деталі - деталі з поздовжніми і/або радіальними гофрами У основу пропонованої конструкції поставлена задача створення такого закритого штампу, в якому були б засоби для забезпечення СТІЙКОСТІ трубчастої заготівки у початковій стадії роботи штампу за рахунок постійної підтримки частини заготівки, яка деформується, що дозволило б зменшити вірогідність одержання бракованих деталей з гофрами Поставлена задача вирішується у пропонованій конструкції закритого штампу, який, як і відомий закритий штамп містить верхню та нижню плити, повзун, обтискну матрицю, розташовану на опорній державці, оправку, призначену для фіксації заготівки, ковзаючу обойму для підтримки заготівки ззовні, ВІДПОВІДНО до винаходу, доповнений внутрішньою оправкою, яка складена з двох телескопічних втулок, одна з яких закріплена нерухомо на нижній плиті, а верхня - конічна - розташована у нерухомій втулці з можливістю руху одночасно з обтискною матрицею в осьовому напрямку відносно нерухомої втулки Доповнення штампу внутрішньою оправкою пропонованої конструкції дозволяє зменшити сили тертя у момент формування циліндричної або конічної порожнистої деталі з трубчастої заготівки за рахунок безперервної підтримки заготівки під час формування з неї трубчастої деталі Авторами експериментальне виявлено оптимальне співвідношення висот ковзаючої обойми Л та внутрішньої опорної державки Т Л = (0,2 Найбільш близьким до пропоновані корисної моделі є закритий штамп, що містить верхню та нижню плити, обтискну матрицю, розташовану на опорній державці, оправку, призначену для фіксації заготівки, ковзаючу обойму для підтримки заготівки ззовні, встановлену на нижній плиті [Мещерин ВТ Листовая штамповка Атлас схем - М Машгиз -1959 - С 1 7 7 ] Штамп зазначеної конструкції застосовують, у випадку, коли заготівка обтискується по всій висоті, а обтиснута деталь має форму зрізаного конуса Якщо заготівка обтискується частково, не по всій висоті, а біля її основи запишається циліндрична частина, то видалення обтиснутої деталі ускладнюється через те, що остання буде утримуватись силами тертя в зазорі між внутрішнім нерухомим підпором та обоймою Недоліком конструкції є втрата трубчастими (конічними або циліндричними) заготівками СТІЙКОСТІ у початковій стадії роботи штампу, оскільки на цій стадії части ю 1152 0,8)Т Так, при Л менше 0,2Т, ефект щодо зменшення сил тертя при використанні внутрішньої опорної державки практично не відчувається штамп виготовляє порожнисті деталі з браком у вигляді гофр При Л більше 0,8Т зменшується деформативність заготівки На фіг 1 схематично показано конструкцію пропонованого закритого штампу На фіг 2 - перетин по А-А (пружини поз 11 та гвинти-упори 12 умовно не показані) Закритий штамп містить верхню 1 та нижню 2 плити, обтискну матрицю 3, розташовану на опорній державці 4, оправку 5, призначену для фіксації заготівки 6, ковзаючу обойму 7 для підтримки заготівки 6 ззовні, а також повзун штампу (на кресленні не показаний) Закритий штамп забезпечений внутрішньою оправкою, яка складена з двох телескопічних втулок, одна з яких 8, закріплена нерухомо на нижній плиті 2, а верхня 9 - конічна - розташована у нерухомій втулці 8 з можливістю руху одночасно з обтискною матрицею 3 в осьовому напрямку відносно втулки 8 за допомогою штока 10 У вихідному положенні ковзаюча обойма 7 під дією пружин 11 піднята до упору в головки гвинтівупорів 12 Закритий штамп працює так У початковому стані, коли повзун (на кресленні не показаний) знаходиться у верхньому положенні, то і верхня плита 1 разом із обтискною (зовнішньою) матрицею 3, яка прикріплена до неї за до помогою гвинтів, теж знаходиться у верхньому положенні Ковзаюча обойма 7 під дією пружин 10 піднята до упору в головки гвинтів-упорів 11 Заготівку 6 у вигляді відрізка труби встановлюють в ковзаючу обойму 7 При цьому заготівка 6 опирається своєю торцевою частиною на опорну державку 4 так, щоб площина закінчення конічної частини и знаходилася на висоті закінчення завантаженої заготівки 6 Співвідношення висот ковзаючої обойми 7Л та внутрішньої опорної державки 5Т вибрано таким Л = 0,5Т При ході повзуна вниз матриця 3 опускається на площину зовнішньої ковзаючої обойми 7, після чого між втулкою 9 внутрішньої оправки і матрицею 3 утворюється зазор, значення якого дорівнює товщині заготівки 6 Потім ЗОВНІШНЯ матриця 3 і оправка 5 рухаються синхронно вниз разом із обоймою 7, чим спонукають зштовхування заготівки 6 у зазначений зазор Завдяки цьому починається процес обтискування з ковзаючим ЗОВНІШНІМ підпором і ковзаючою внутрішньою оправкою, що виключає можливість втрати заготівкою 6 СТІЙКОСТІ і, як наслідок, можливості утворення гофрів і збільшення товщини стінки заготівки 6 Обойма 7 при цьому працює як ЗОВНІШНІЙ ковзаючий підпор Матриця 3 опускається до тих пір, поки внутрішня оправка 5 повністю не сформує з заготівки 6 деталь, а обойма 7 не зійде з обтиснутої заготівки на 5-6мм, після чого деталь може бути видалена із штампу Фіг. 2 Фіг. 1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
