B23B 31/20 — втулки з поздовжніми прорізами, наприклад цангові патрони

Номер патенту: 53173

Опубліковано: 15.01.2003

Автори: Волошин Віталій Несторович, Кузнєцов Юрій Миколайович, Ібрагім Аль Рефо

МПК: B23B 31/20

Мітки: патрон, цанговий

Формула / Реферат:

Цанговий патрон, що містить корпус, всередині якого встановлено затискний елемент у вигляді затискної цанги з байонетним замком, який з'єднує цангу з приводом затиску, який відрізняється тим, що затискна цанга виконана підпружиненою в осьовому напрямку з можливістю фіксації в радіальному напрямку підпружиненим пальцем, який охоплений обоймою з фігурною канавкою, а на хвостовику цанги виконані Г-подібні пази.

Номер патенту: 36937

Опубліковано: 16.04.2001

Автори: Шейн Валерій Олексійович, Фролов Яків Семенович

МПК: B23B 31/20

Мітки: патрон, цанговий

Текст:

...кільцева канавка 11. Фіксатор 10 встановлюється до упора 12, який виконаний в циліндричному корпусі 1. Цанговий патрон працює таким чином. Деталь типу рим-болт заводять в паз 8 цангового патрона. Після чого вводять фіксатор 10 через наскрізний радіальний отвір 9, пронизуючи циліндричний корпус 1, затискну цангу 2 і деталь (голову рим-болта). Фіксатор 10 встановлюють в патроні до упора 12 і рим-болт посувають до торкання до кільцевої...

Номер патенту: 33268

Опубліковано: 15.02.2001

Автори: Кузнецов Юрій Миколайович, Нгуєн Тхіен Лок

МПК: B23B 31/20

Мітки: патрон, цанговий

Текст:

...(поз. 5). Патрон встановлений в шпинделі 1 (фіг. 1) верстату і складається з рухомої в осьовому напрямку затискної цанги 2, з'єднаною трубою затиску з приведенням осьового переміщення (не показані), додаткової затискної цанги 3, натискної втулки 4 і пружного в осьовому напрямку пружного елементу 5. Шпонка 6 запобігає цангу 2 від повороту відносно шпинделя 1. Цанга 2 має (фіг. 1), наприклад, три повздовжніх прорізі (фіг. 2). В отворі...

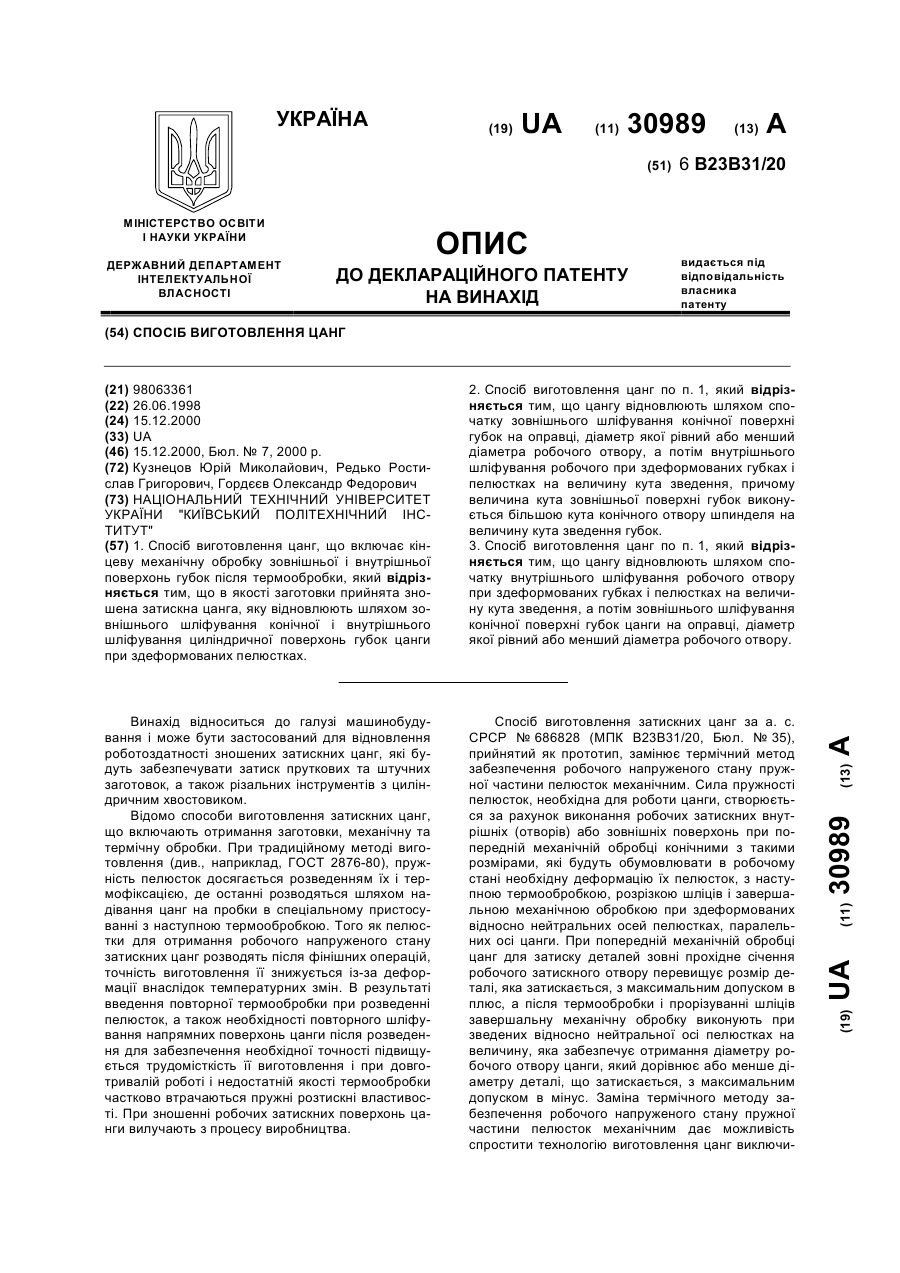

Номер патенту: 30989

Опубліковано: 15.12.2000

Автори: Редько Ростислав Григорович, Кузнецов Юрій Миколайович, Гордєєв Олександр Федорович

МПК: B23B 31/20

Мітки: спосіб, виготовлення, цанг

Формула / Реферат:

1. Спосіб виготовлення цанг, що включає кінцеву механічну обробку зовнішньої і внутрішньої поверхонь губок після термообробки, який відрізняється тим, що в якості заготовки прийнята зношена затискна цанга, яку відновлюють шляхом зовнішнього шліфування конічної і внутрішнього шліфування циліндричної поверхонь губок цанги при здеформованих пелюстках.2. Спосіб виготовлення цанг по п.1, який відрізняється тим, що цангу відновлюють шляхом...

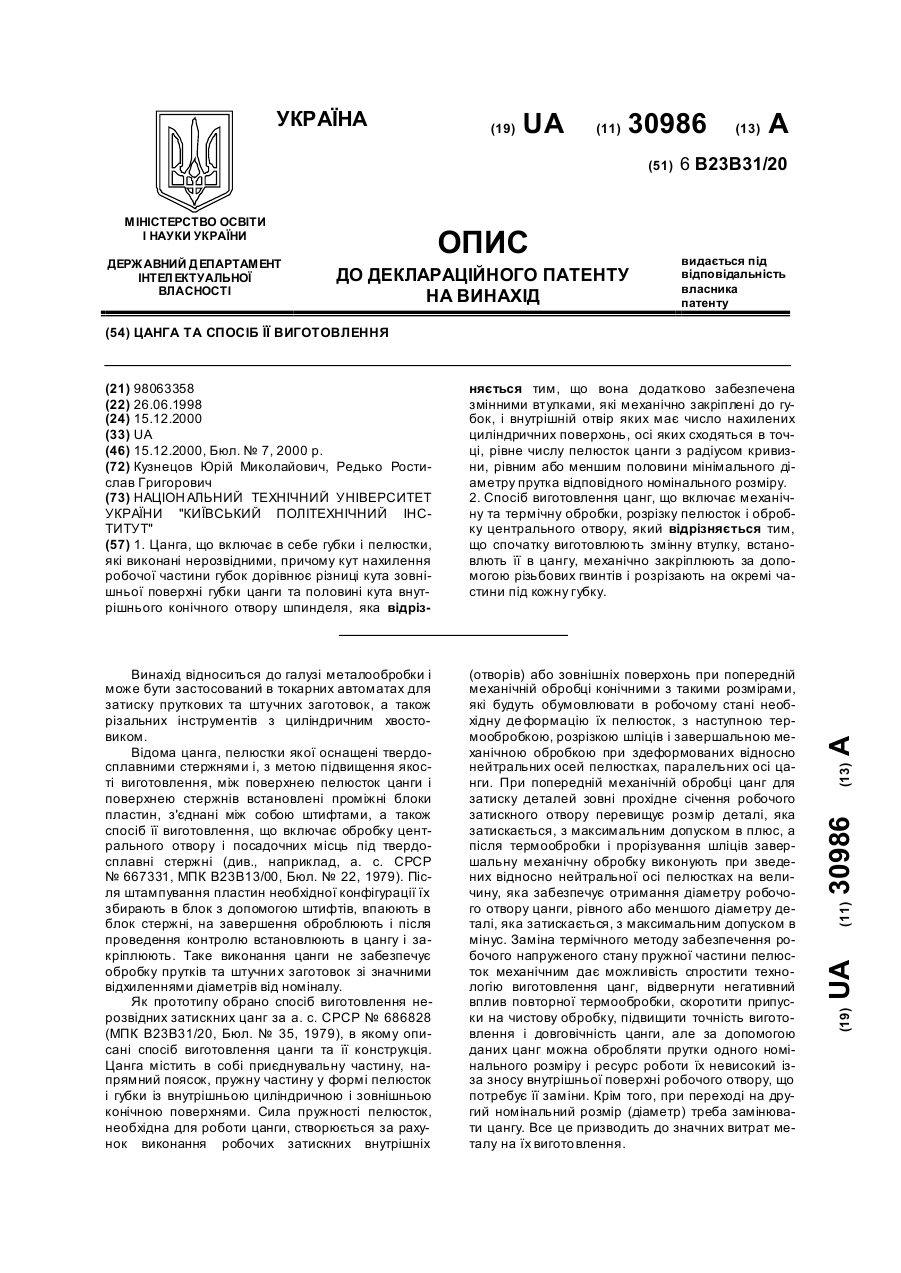

Номер патенту: 30986

Опубліковано: 15.12.2000

Автори: Кузнецов Юрій Миколайович, Редько Ростислав Григорович

МПК: B23B 31/20

Мітки: спосіб, цанга, виготовлення

Формула / Реферат:

1. Цанга, що включає в себе губки пелюстки, які виконані нерозвідними причому кут нахилення робочої частини губок дорівнює різниці кута зовнішньої поверхні губки цанги та половині кута внутрішнього конічного отвору шпинделя, яка відрізняється тим, що вона додатково забезпечена змінними втулками, які механічно закріплені до губок, внутрішній отвір яких має число нахилених циліндричних поверхонь, осі яких сходяться в точці, рівне числу пелюсток...

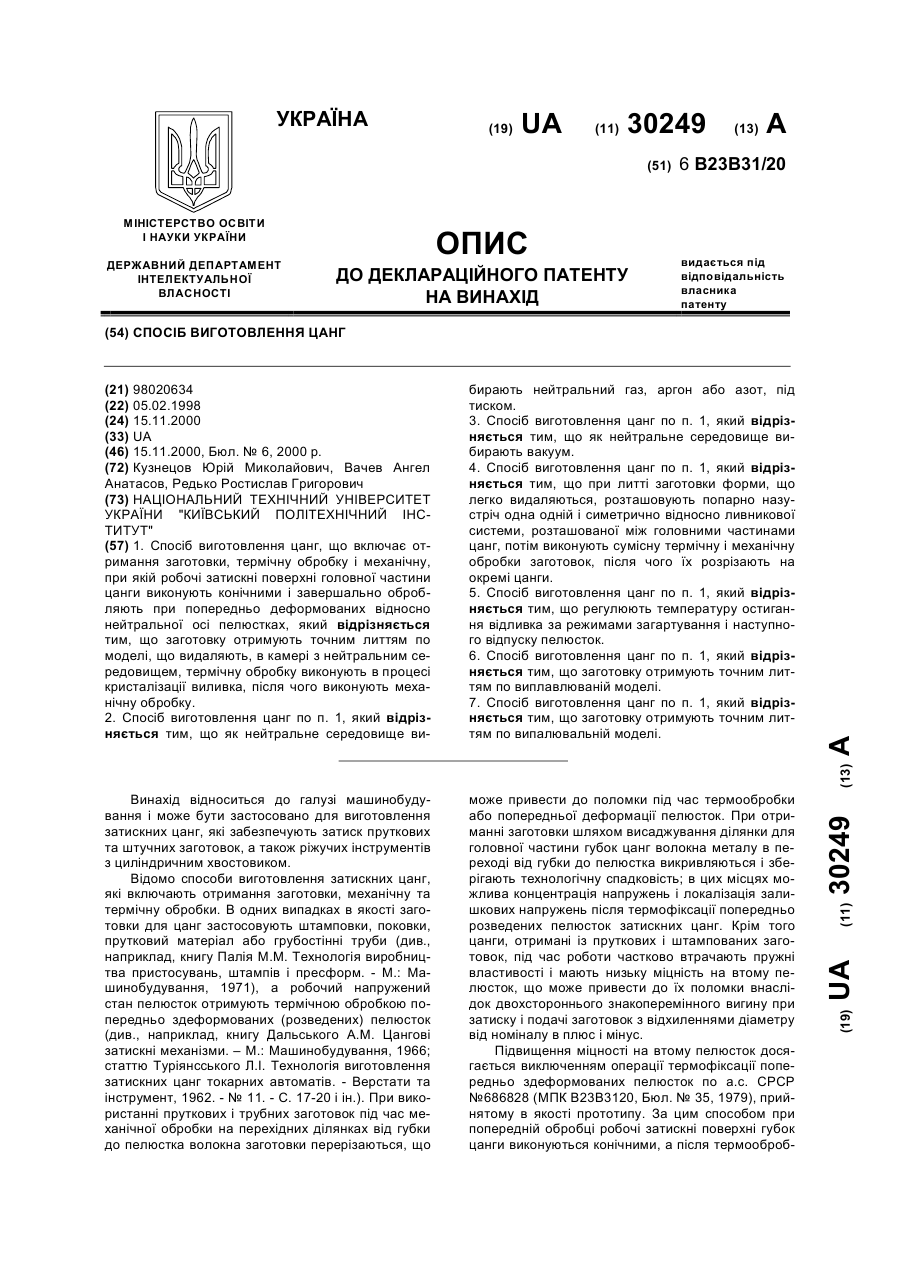

Номер патенту: 30249

Опубліковано: 15.11.2000

Автори: Редько Ростислав Григорович, Кузнецов Юрій Миколайович, Вачев Ангел Анатасов

МПК: B23B 31/20

Мітки: виготовлення, спосіб, цанг

Текст:

...що видаляється, і нейтральному середовищі азоту під тиском; фіг. 2 - схема парного розміщення форм при отриманні заготовок затискних цанг; фіг. 3 - приклад розміщення цанг при литті заготовок малих розмірів; фіг. 4 – схема розміщення змійовиків охолодження литої заготовки при одночасній її термообробці. При отриманні заготовки для відтворення внутрішнього контуру цанги виготовляють стержень 1 (фіг. 1), який встановлюють в нижню опоку 2. В...
