Електродотримач
Формула / Реферат
Електродотримач, що містить корпус з рукояткою і механізм затиску електрода зі штоком і наконечником, який відрізняється тим, що на корпусі між наконечником і рукояткою розташований холодильник випарного охолодження, а рукоятка виконана у вигляді гайки, з'єднаної зі штоком за допомогою штифта.
Текст

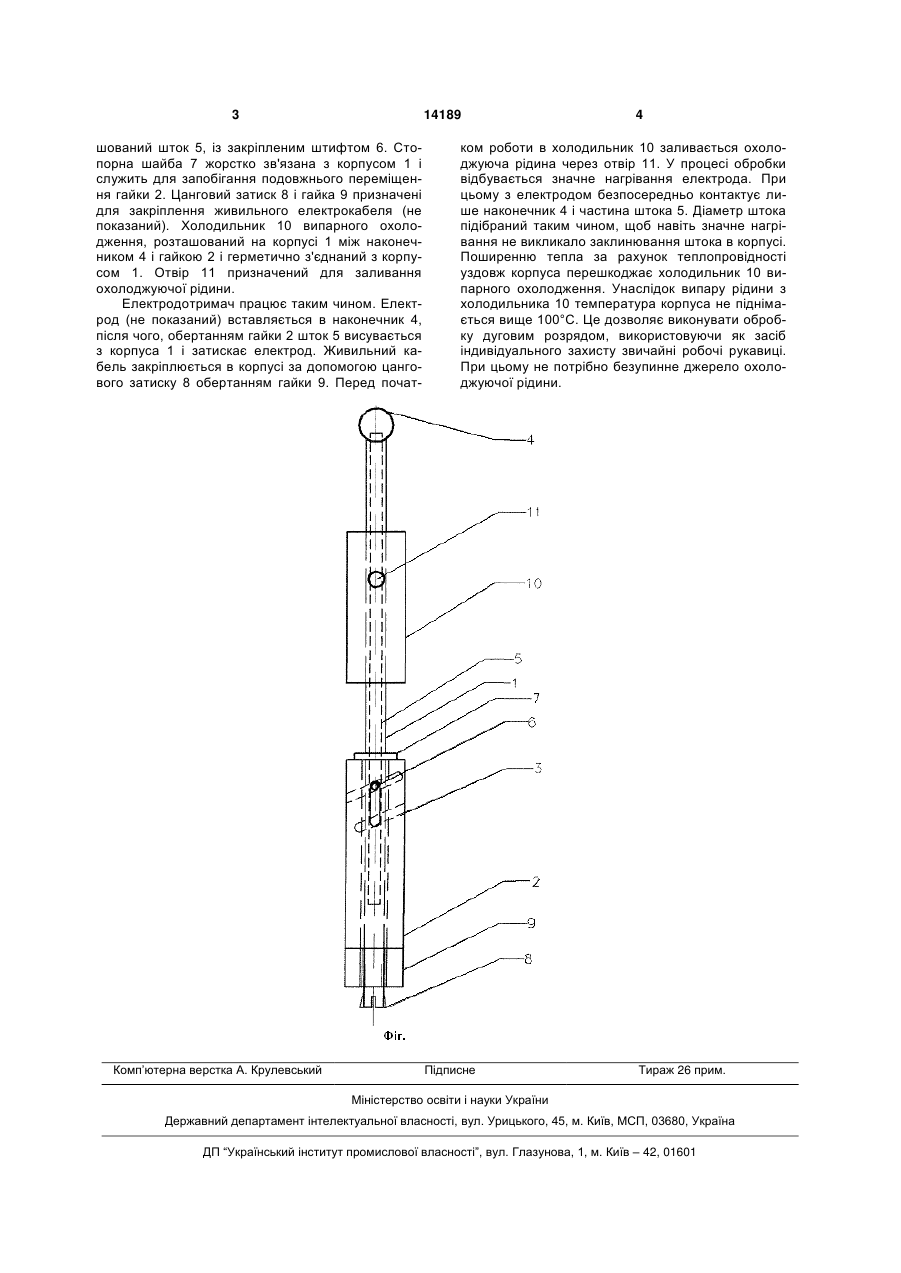

Електродотримач, що містить корпус з рукояткою і механізм затиску електрода зі штоком і наконечником, який відрізняється тим, що на корпусі між наконечником і рукояткою розташований холодильник випарного охолодження, а рукоятка виконана у вигляді гайки, з'єднаної зі штоком за допомогою штифта. (19) (21) u200508799 (22) 16.09.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Кримов Віталій Миколайович (73) Донецький національний технічний університет 3 14189 шований шток 5, із закріпленим штифтом 6. Стопорна шайба 7 жорстко зв'язана з корпусом 1 і служить для запобігання подовжнього переміщення гайки 2. Цанговий затиск 8 і гайка 9 призначені для закріплення живильного електрокабеля (не показаний). Холодильник 10 випарного охолодження, розташований на корпусі 1 між наконечником 4 і гайкою 2 і герметично з'єднаний з корпусом 1. Отвір 11 призначений для заливання охолоджуючої рідини. Електродотримач працює таким чином. Електрод (не показаний) вставляється в наконечник 4, після чого, обертанням гайки 2 шток 5 висувається з корпуса 1 і затискає електрод. Живильний кабель закріплюється в корпусі за допомогою цангового затиску 8 обертанням гайки 9. Перед почат Комп’ютерна верстка А. Крулевський 4 ком роботи в холодильник 10 заливається охолоджуюча рідина через отвір 11. У процесі обробки відбувається значне нагрівання електрода. При цьому з електродом безпосередньо контактує лише наконечник 4 і частина штока 5. Діаметр штока підібраний таким чином, щоб навіть значне нагрівання не викликало заклинювання штока в корпусі. Поширенню тепла за рахунок теплопровідності уздовж корпуса перешкоджає холодильник 10 випарного охолодження. Унаслідок випару рідини з холодильника 10 температура корпуса не піднімається вище 100°С. Це дозволяє виконувати обробку дуговим розрядом, використовуючи як засіб індивідуального захисту звичайні робочі рукавиці. При цьому не потрібно безупинне джерело охолоджуючої рідини. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectrode holder
Автори англійськоюKrymov Vitalii Mykolaiovych
Назва патенту російськоюЭлектрододержатель
Автори російськоюКрымов Виталий Николаевич
МПК / Мітки
МПК: B23K 9/28
Мітки: електродотримач
Код посилання
<a href="https://ua.patents.su/2-14189-elektrodotrimach.html" target="_blank" rel="follow" title="База патентів України">Електродотримач</a>
Електродотримач для ручного дугового зварювання
Номер патенту: 4168
Опубліковано: 27.12.1994
Автори: Королевський Констянтин Юрійович, Виногрєєв Василь Миколайович
МПК: B23K 9/28
Мітки: дугового, зварювання, ручного, електродотримач
Формула / Реферат:
Электрододержатель для ручной дуговой сварки, содержащий цилиндрический корпус с фигурным пазом под электрод и расположенный внутри корпуса поворотный токоподводящий стержень со сквозным продольным пазом под электрод, отличающийся тем, что фигурный паз в корпусе выполнен С-образным с углублением в рабочей части, а токоподводящий стержень установлен с возможностью осевого перемещения и подпружинен относительно корпуса.
Електродотримач дугової електропечі
Номер патенту: 6118
Опубліковано: 15.04.2005
Автори: Світковський Олексій Володимирович, Білокінь Семен Григорович, Панібратова Наталія Олександрівна, Шкода Віталій Антонович
МПК: H05B 7/10
Мітки: електродотримач, електропечі, дугової
Формула / Реферат:
1. Електродотримач дугової електропечі, що складається з трьох складених елементів, виконаних у вигляді сегментів, з'єднаних між собою в кільце, при цьому один зі складених елементів закріплений нерухомо й обома кінцями шарнірно зв'язаний із двома іншими складеними елементами, вільні кінці яких рознімно з'єднані між собою за допомогою стяжного гвинта, обладнаного на кінцях правим і лівим різьбленням, який відрізняється тим, що нерухомо...
Електродотримач
Номер патенту: 2189
Опубліковано: 26.12.1994
Автор: Савицький Всеволод Олександрович
МПК: B23K 9/28
Мітки: електродотримач
Формула / Реферат:
1. Электродержатель для ручной дуговой сварки, содержащий корпус с токоподводом, установленный в нем кулачок с призматическим гнездом под электрод и упор, отличающийся тем, что, с целью снижения металлоемкости, улучшения то-коконтакта и повышения удобства при эксплуатации, корпус выполнен в виде токоподводящего полого стержня с продольным сквозным пазом, кулачок установлен в пазу корпуса с возможностью поворота, выполнен в виде двух...
Електродотримач для ручної дугової зварки
Номер патенту: 15222
Опубліковано: 30.06.1997
Автор: Чеботарьов Григорій Аврамович
МПК: B23K 9/28
Мітки: дугової, зварки, електродотримач, ручної
Формула / Реферат:
Электрододержатель для ручной дуговой сварки содержащий токопроводящий корпус в виде трубки с гнездом для закрепления электрода на одном конце, другой конец корпуса выполнен в виде рукоятки, рычаг управления и пружину, отличающийся тем, что гнездо для закрепления электрода в корпусе выполнено в виде сквозного радиального отверстия с возможностью прохода электрода, к другому концу корпуса закреплен сварочный провод, причем пружина установлена...
Електродотримач для ручного дугового зварювання з відсмоктуванням газів
Номер патенту: 2185
Опубліковано: 26.12.1994
Автор: Савицький Всеволод Олександрович
МПК: B23K 9/29
Мітки: ручного, дугового, газів, відсмоктуванням, електродотримач, зварювання
Формула / Реферат:
Электрододержатель для ручной дуговой сварки с отсосом газов, содержащий трубчатый корпус с газоотводящим каналом, токоподводом и узлом фиксации электрода, выполненным в виде втулки, смонтированной на трубчатом корпусе, и поворотного колпачка, размещенного на втулке, отличающийся тем, что, с целью упрощения конструкции и повышения эффективности отсоса газов за счет увеличения пропускной способности газоотводящего канала корпуса, на наружной...
