Зворотний муфтовий клапан
Номер патенту: 44587
Опубліковано: 12.10.2009
Автори: Башинський Олег Іванович, Гуцуляк Юрій Васильович, Юзьків Тарас Богданович, Дзюбик Андрій Романович
Формула / Реферат
1. Зворотний клапан муфтовий, що містить корпус із встановленим в ньому перекриваючим золотником з направляючим штоком, який відрізняється тим, що він додатково оснащений відтискаючим золотником із гнучким реверсивним штоком, який встановлений з можливістю контактування з перекриваючим золотником.
2. Клапан за п. 1, який відрізняється тим, що на кінці гнучкого реверсивного штока виконана сферична поверхня із наскрізними прорізами.
3. Клапан за п. 1, який відрізняється тим, що на реверсивному штоку, який оснащений фіксуючою контргайкою, виконана різьба.
Текст

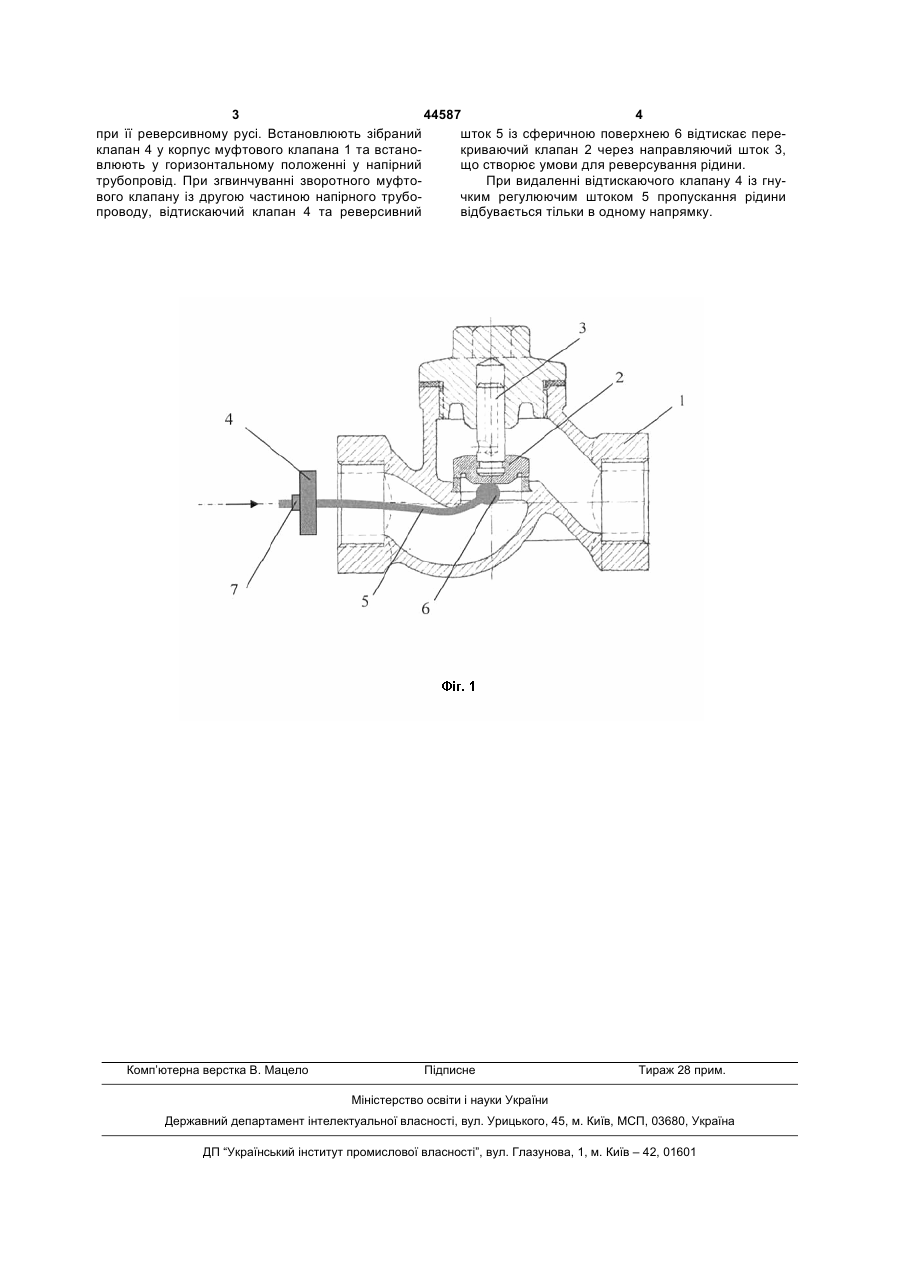

1. Зворотний клапан муфтовий, що містить корпус із встановленим в ньому перекриваючим 3 44587 4 при її реверсивному русі. Встановлюють зібраний шток 5 із сферичною поверхнею 6 відтискає переклапан 4 у корпус муфтового клапана 1 та встанокриваючий клапан 2 через направляючий шток 3, влюють у горизонтальному положенні у напірний що створює умови для реверсування рідини. трубопровід. При згвинчуванні зворотного муфтоПри видаленні відтискаючого клапану 4 із гнувого клапану із другою частиною напірного трубочким регулюючим штоком 5 пропускання рідини проводу, відтискаючий клапан 4 та реверсивний відбувається тільки в одному напрямку. Комп’ютерна верстка В. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCheck couple valve
Автори англійськоюHutsuliakYurii Vasyliovych, Bashynskyi Oleh Ivanovych, Dziubyk Andrii Romanovych, Yuskiv Taras Bogdanovych
Назва патенту російськоюОбратный муфтовый клапан
Автори російськоюГуцуляк Юрий Васильевич, Башинский Олег Иванович, Дзюбик Андрей Романович, ЮЗЬКИВ ТАРАС БОГДАНОВИЧ
МПК / Мітки
МПК: F16K 15/00, E02B 9/06
Мітки: зворотний, муфтовий, клапан
