Напірний трубопровід дощувальних машин

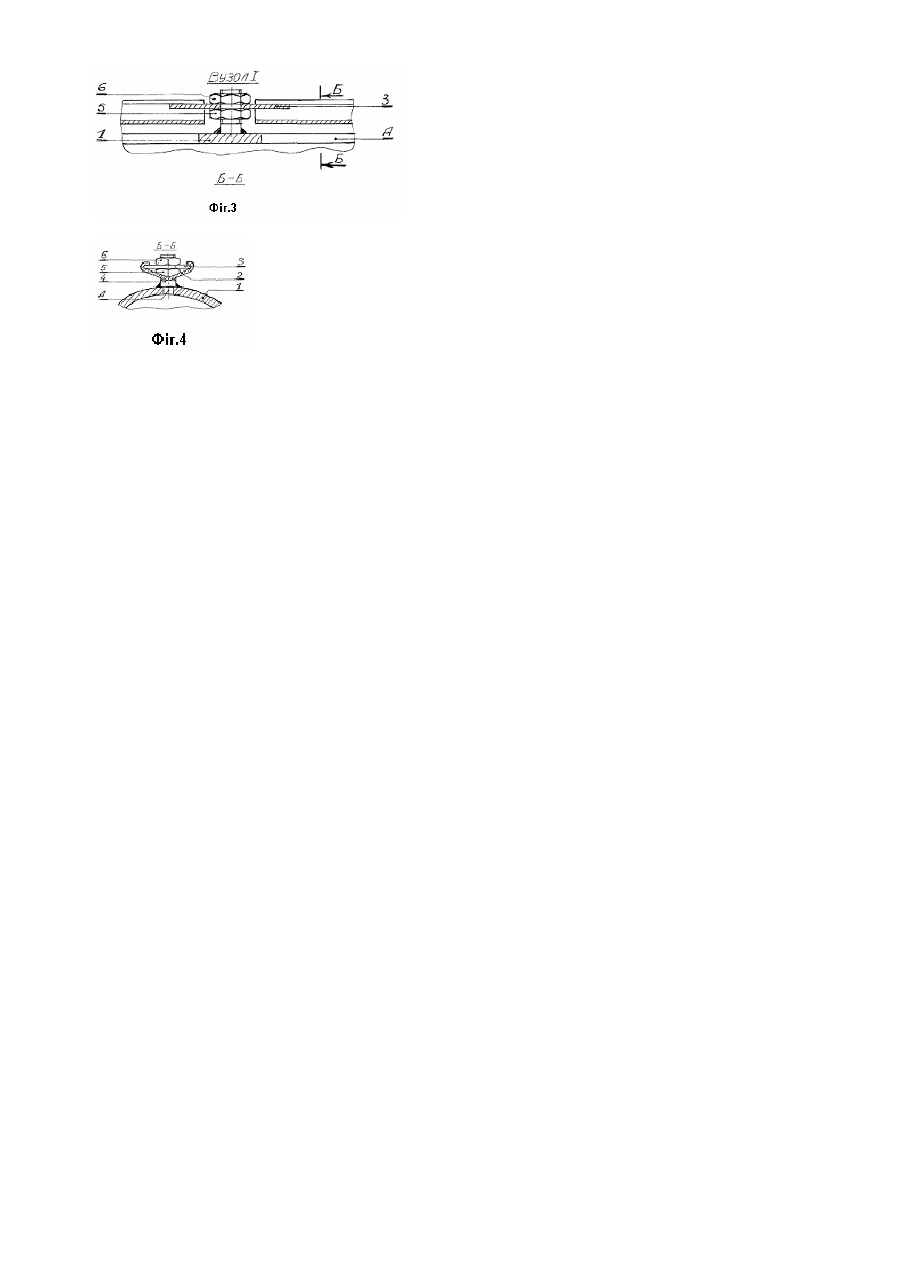

Корисна модель відноситься до дощувальної техніки і може бути використаний в меліорації, теплоенергетиці та інших галузях, які застосовують у те хнологічних процесах розбризкування рідини. Відомий енергозберігаючий розпилювач [1] і кільцевий дефлекторний насадок [2], який включає випускний канал і дефлектор кільцевої форми. Недоліком цих пристроїв є мала площа зрошення і складність конструкції. Найбільш близьким по технічній сутності є водопровідний напірний трубопровід дощувальної машини, що зрошує велику площу і включає відкрилки з приєднаними до них розбризкуючими насадками [3]. Недоліком цього напірного трубопроводу і машини в цілому є велика енергоємність і матеріалоємність розбризкування, неможливість зміни характеристик штучного дощу в залежності від природнокліматичних і інших умов експлуатації, а також значний шкідливий вплив на природне середовище. Задача корисної моделі - зниження енергоємності і матеріалоємності, зміна характеристик штучного дощу в залежності від природнокліматичних і інших умов експлуатації, зниження шкідливого впливу на природне середовище. Задача досягається тим, що в напірному тр убопроводі .дощувальних машин, який включає, власне, напірний трубопровід, відповідно до корисної моделі по всій його довжині виконується випускний канал, ширина якого збільшується в напрямку руху рідини, вісь каналу розташована у вертикальній площині, що проходить через вісь трубопроводу, а уздовж осі випускного каналу з зазором установлений клинчастий дефлектор; дефлектор установлений з можливістю знімання і заміни на дефлектори з різними значеннями кутів при вершині; дефлектор установлений з можливістю зміни зазору між дефлектором і випускним каналом. Суть корисної моделі показана на кресленнях (Фіг.1-4). Напірний трубопровід дощувальних машин складається безпосередньо із трубопроводу 1, переривчатого чи безперервного випускного каналу А із шириною, плавно або ступінчато зростаючого в напрямку руху рідини по трубопроводу 1, дефлектора 2 клинчастої форми прикріпленого до утримувачів 3; утримувачі 3 установлені на стрижні 4 з різьбленнями, на яких утримувачі 3 разом з дефлектором 2 фіксуються між нижніми гайками 5 та верхніми гайками 6. Стрижні 4 прикріплені до ділянки трубопроводу 1, на якому відсутній випускний канал А. Виконання випускного каналу А із шириною, що збільшується в напрямку руху рідини по трубопроводу 1 зумовлено наявністю втрат напору в трубопроводі 1, а також необхідністю рівномірного розподілу штучного дощу по всій довжині трубопроводу 1. У залежності від природнокліматичних та інших умов експлуатації дощувальної машини, дефлектор 2 з утримувачами 3 може бути знятий зі стрижнів 4 за допомогою викручування гайок 6 та замінений на дефлектор з іншими значеннями кута при його вершині, а регулювання, тобто, зміна величини зазору між вершиною дефлектора 2 і випускним каналом А, а також фіксація дефлектора 2 разом з утримувачами 3 у новому положенні виконується за допомогою гайок 5 та 6. Напірний трубопровід дощувальної машини працює таким чином. Рідина подається насосом дощувальної машини в напірний трубопровід 1, заповнює його і під тиском через випускний канал А надходить на дефлектор 2, а потім сходить з нього у вигляді розпиленого струменя. Використання пристрою, що пропонується дозволяє знизити енергоємність і матеріалоємність розбризкування рідини при дощуванні, зменшити потужність насоса і двигуна дощувальної машини, забезпечити економію пального, змінювати характеристики штучного дощу в залежності від природнокліматичних та інших умов експлуатації дощувальної машини при одночасному зниженні шкідливого впливу на природне середовище, що економічно й екологічно обґрунтовано і раціонально. Джерела інформації: 1. А.С. 1398920 (СССР). Распылитель / Клименко Л.И. - Опубл. 30.05.88, Бюл. 20. 2. Л.И. Клименко, Ю.Н. Милинский. Кольцевой дефлекторный насадок - способ энергосбережения в дождевании / Мелиорация и водное хозяйство. Вып. 74, -К., 1991, С. 58-62. 3. Лебедев Б.М. Дождевальные машины. Изд. 2-е, перераб. и доп. М., „Ма шиностроение", 1977, С.153-160.
