Зворотний клапан фланцевий
Номер патенту: 20174
Опубліковано: 15.01.2007
Автори: Юзьків Тарас Богданович, Дзюбик Андрій Романович, Гуцуляк Юрій Васильович, Дворянин Ігор Васильович
Формула / Реферат
1. Зворотний клапан фланцевий, що містить корпус із встановленою в ньому пружиною та клапаном із напрямним штоком, який відрізняється тим, що він додатково оснащений відтискним клапаном із реверсивним штоком, який встановлений з можливістю контактування з напрямним штоком.
2. Клапан за п. 1, який відрізняється тим, що реверсивний шток виконаний з різьбою та оснащений фіксуючою контргайкою.
3. Клапан за п. 1, який відрізняється тим, що напрямний шток виконаний із посадочним гніздом, а реверсивний шток - із посадочною консоллю.
Текст

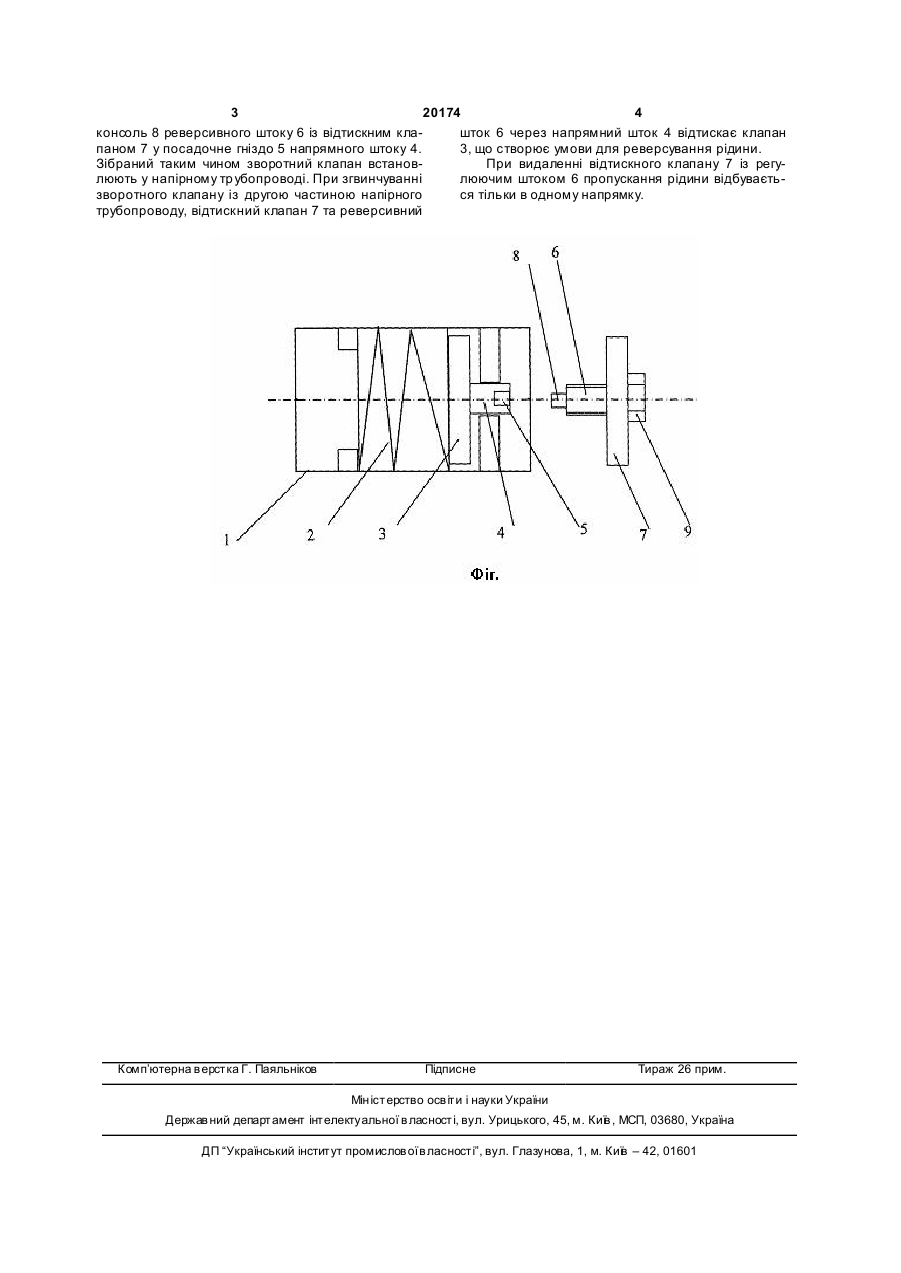

1. Зворотний клапан фланцевий, що містить корпус із встановленою в ньому пружиною та кла 3 20174 4 консоль 8 реверсивного штоку 6 із відтискним клашток 6 через напрямний шток 4 відтискає клапан паном 7 у посадочне гніздо 5 напрямного штоку 4. 3, що створює умови для реверсування рідини. Зібраний таким чином зворотний клапан встановПри видаленні відтискного клапану 7 із регулюють у напірному тр убопроводі. При згвинчуванні люючим штоком 6 пропускання рідини відбуваєтьзворотного клапану із другою частиною напірного ся тільки в одному напрямку. трубопроводу, відтискний клапан 7 та реверсивний Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlange back-pressure valve
Автори англійськоюHutsuliak Yurii Vasyliovych, HutsuliakYurii Vasyliovych, Dziubyk Andrii Romanovych, Yuzkiv Taras Bohdanovych, Yuskiv Taras Bogdanovych
Назва патенту російськоюОбратный клапан фланцевый
Автори російськоюГуцуляк Юрий Васильевич, Дзюбик Андрей Романович, ЮЗЬКИВ ТАРАС БОГДАНОВИЧ
МПК / Мітки
МПК: F16K 15/02, E02B 9/06
Мітки: зворотний, фланцевий, клапан
