Елемент покрівельного покриття (аналогічний черепичному листу), оснащений виступами

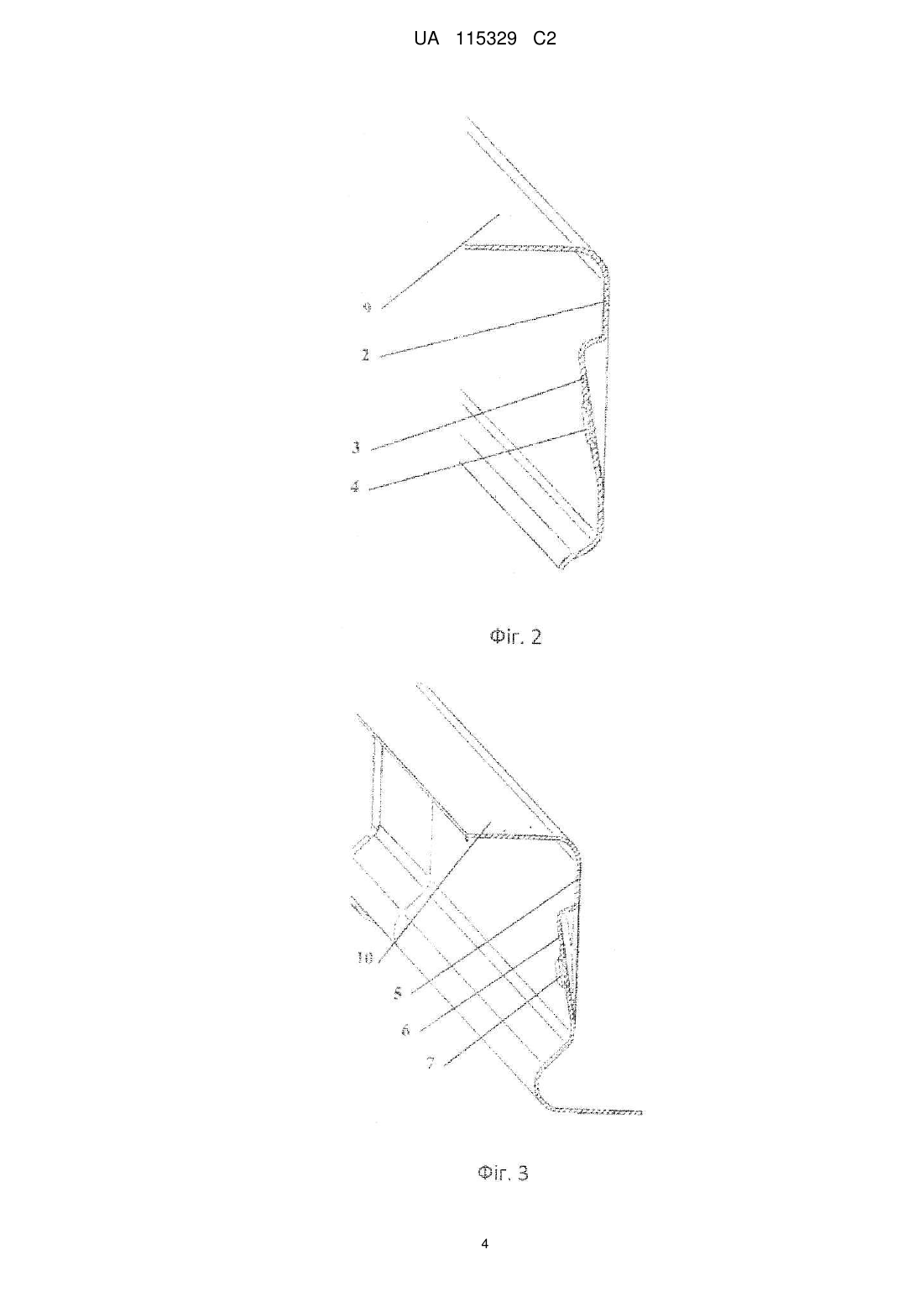

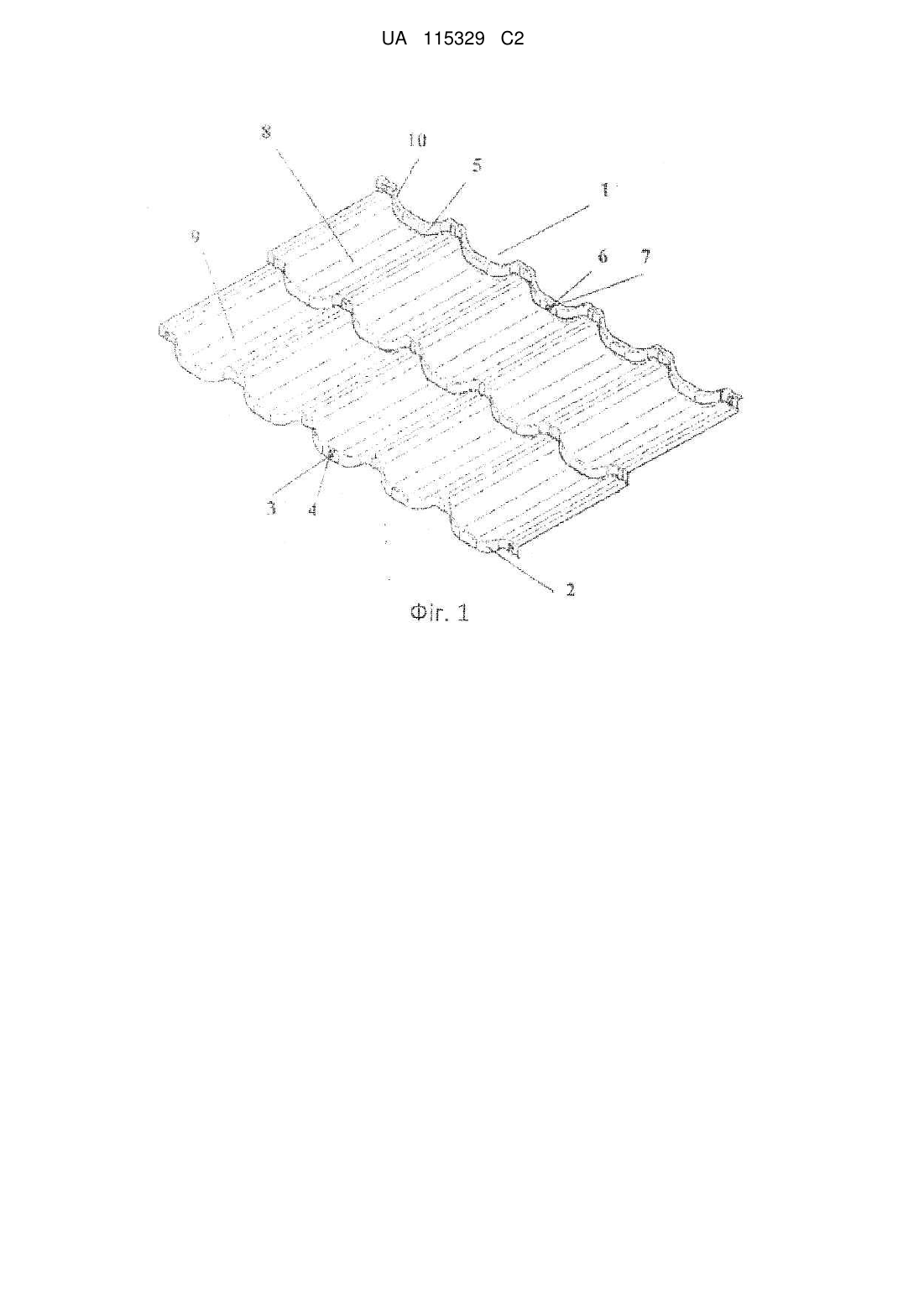

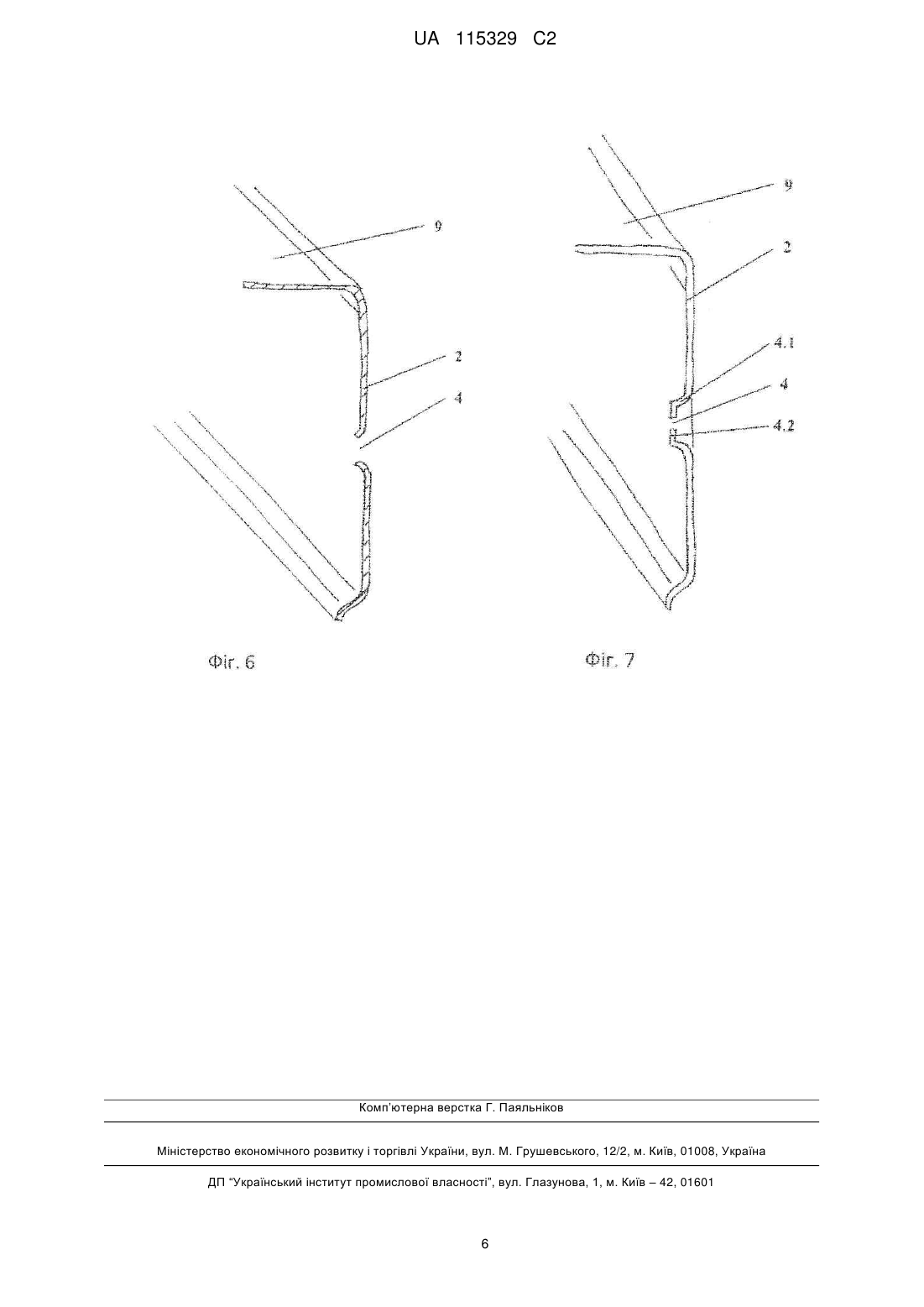

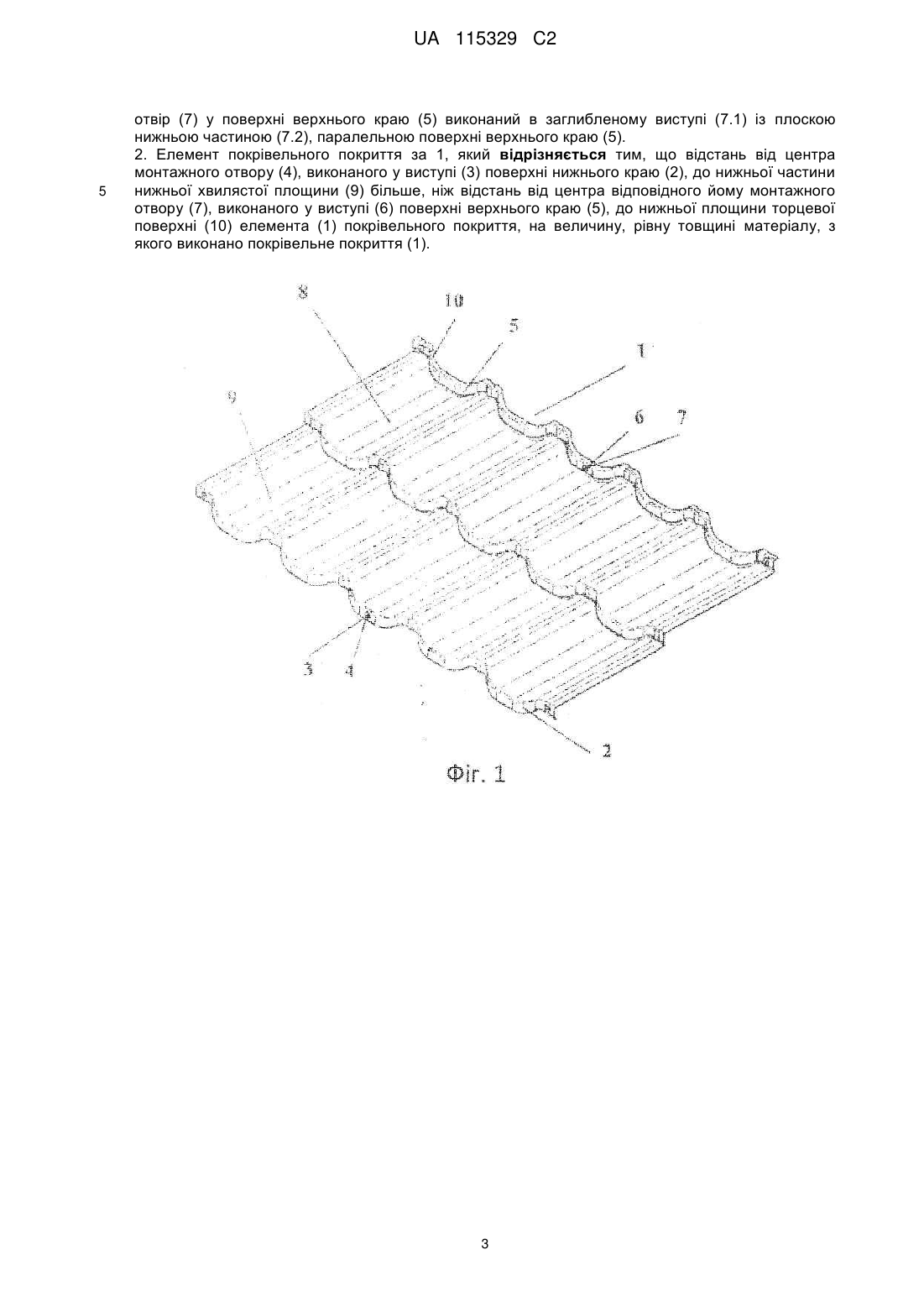

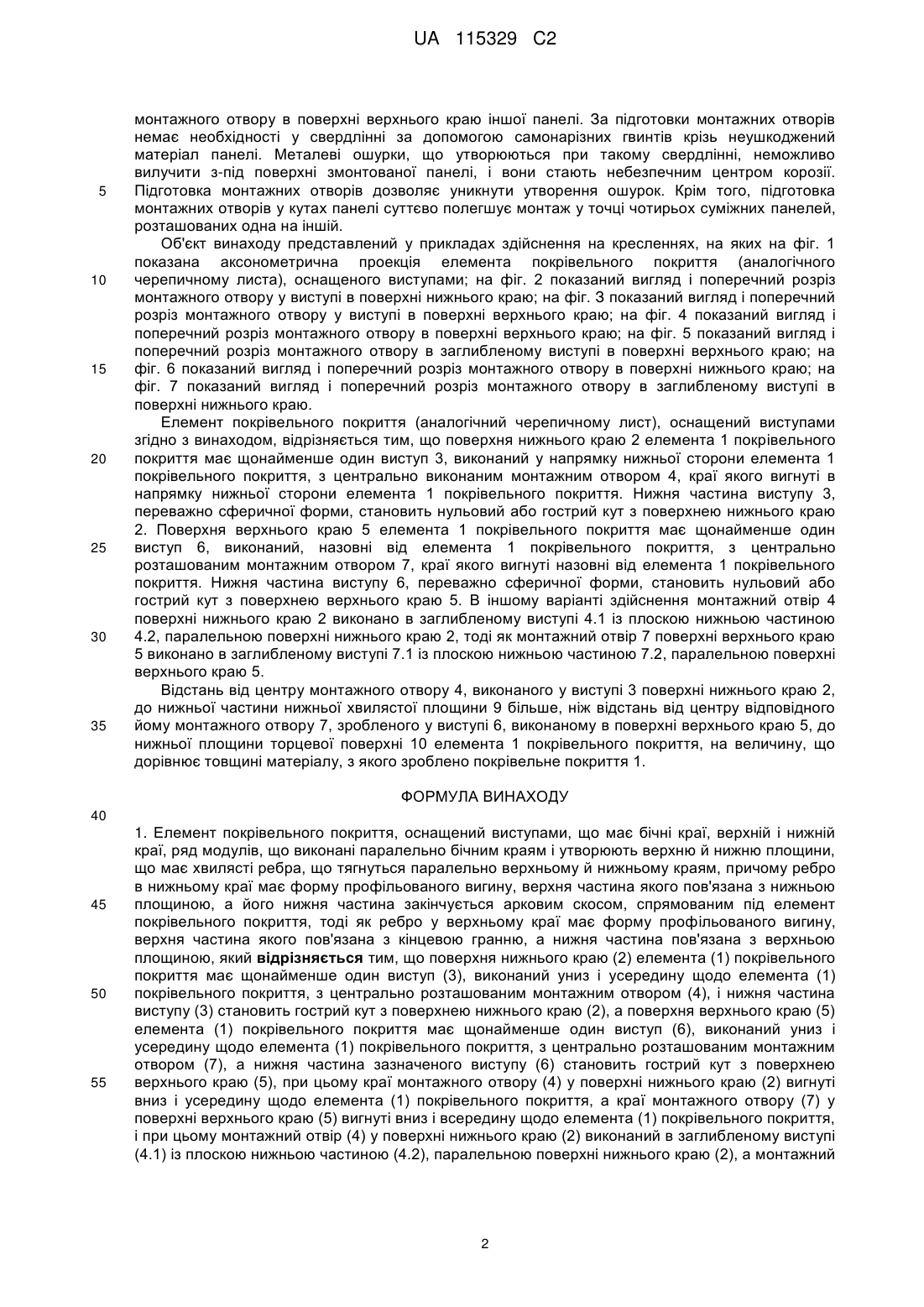

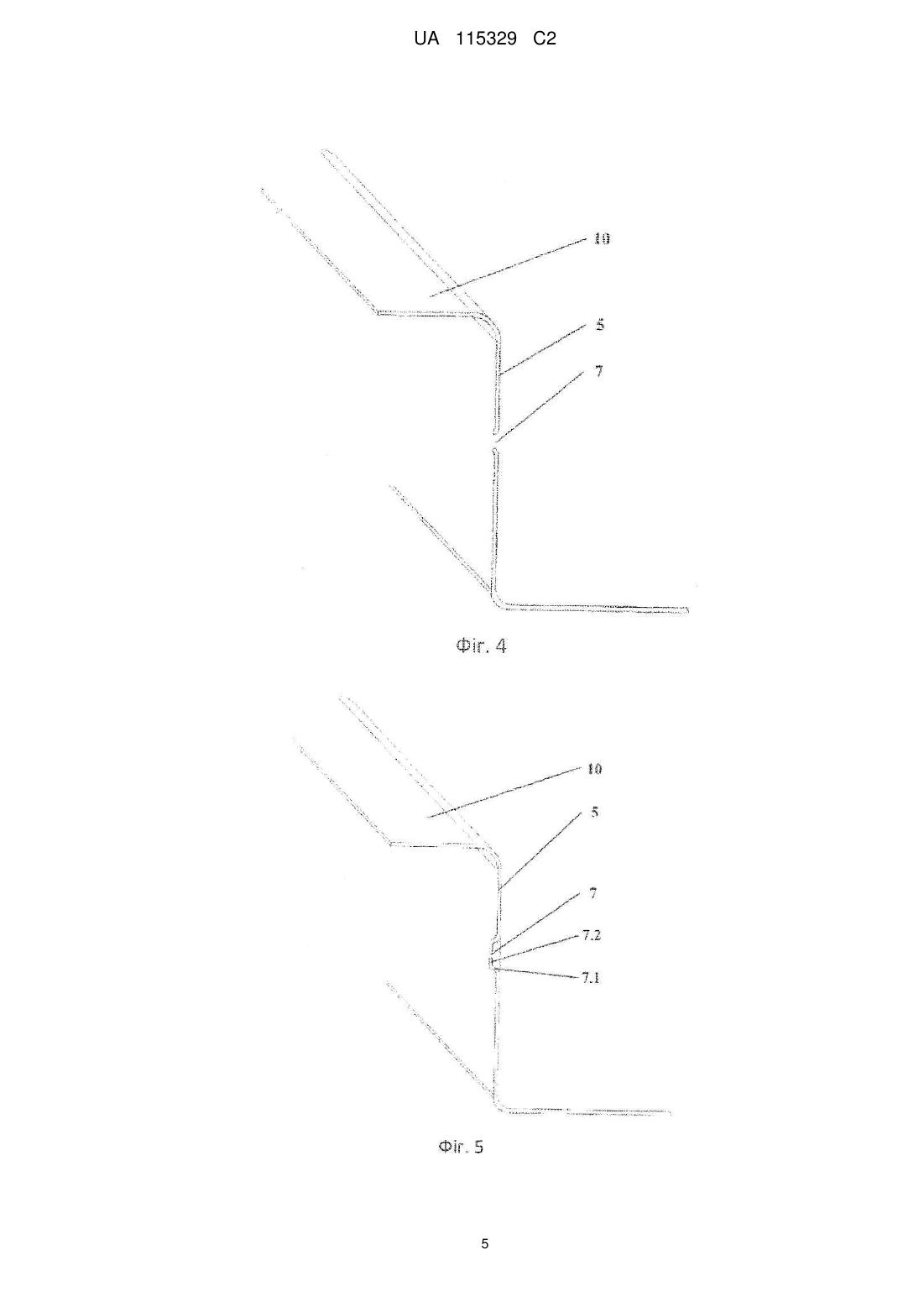

Реферат: Елемент покрівельного покриття (аналогічний черепичному листу), оснащений виступами згідно з винаходом, відрізняється тим, що поверхня нижнього краю (2) елемента (1) покрівельного покриття має щонайменше один виступ (3), виконаний у напрямку нижньої сторони елемента (1) покрівельного покриття, з центрально розташованим монтажним отвором (4). Нижня частина виступу (3) становить нульовий або гострий кут з поверхнею нижнього краю (2). Поверхня верхнього краю (5) елемента (1) покрівельного покриття має щонайменше один виступ (6), виконаний назовні від елемента (1) покрівельного покриття, з центрально розташованим монтажним отвором (7). Нижня частина виступу (6), переважно сферичної форми, становить нульовий або гострий кут з поверхнею верхнього краю (5). UA 115329 C2 (12) UA 115329 C2 UA 115329 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід стосується елемента покрівельного покриття (аналогічний черепичному лист), оснащеному виступами. Елемент покрівельного покриття, виконаний з листового матеріалу, що включає перший і другий бічні краї, верхній і нижній краї, відомий з опису заявки на патент № РЗ96691. Елемент має низку модулів, по суті, виконаних паралельно бічним краям, утворюючи верхню й нижню площину. Модулі мають два або більше хвилястих ребер, що тягнуться паралельно верхньому й нижньому краям. Одне з ребер виконане на нижньому краю у вигляді профільованих вигинів, сфальцьованих нижче елемента покрівельного покриття. Нижній вигин перебуває під прямим кутом до нижньої площини. Верхня частина нижнього вигину пов'язана з нижньою площиною за допомогою арки. Нижня частина нижнього вигину закінчується у вигляді аркового скосу, спрямованого під елемент покрівельного покриття. Елемент покрівельного покриття має верхнє ребро, поперечний переріз якого виконано у вигляді верхнього вигину під прямим кутом до верхньої площини й до кінцевої грані елемента покрівельного покриття. Нижня частина верхнього вигину утворює напівкруглий прогин, сфальцьований назовні від елемента покрівельного покриття і пов'язаний з верхньою площиною. Верхня частина верхнього вигину пов'язана з кінцевою гранню площини покрівельного покриття за допомогою арки. Покрівельне покриття у вигляді панелі також відоме із заявки на міжнародної заявки № WO9916985A1. Панель профільована в поздовжньому напрямку й має східчасту будову в поперечному напрямку. Вона включає два прямих бічних краї, які з'єднані із суміжними панелями. Нижній край, який має хвилясту форму, виконаний з можливістю з'єднання із суміжною панеллю. Верхній край — прямий й виконаний з можливістю з'єднання із суміжною панеллю. Два діагонально протилежні кути панелі зрізані навскіс. Верхній зрізаний кут першої панелі адаптований для складання з нижнім зрізаним кутом іншої панелі. Панель має кріпильні мітки для кріпильних засобів, таких як гвинти. Ці гнізда сформовані як заглиблений рельєф у верхній поверхні панелі. Елемент покрівельного покриття (аналогічний черепичному лист), оснащений виступами згідно з винаходом, який відрізняється тим, що поверхня нижнього краю елемента покрівельного покриття має щонайменше один виступ, виконаний у напрямку нижньої сторони елемента покрівельного покриття, з монтажним отвором, підготовленим централізовано. Нижня частина виступу становить нульовий або гострий кут з поверхнею нижнього краю. Поверхня верхнього краю елемента покрівельного покриття має щонайменше один виступ, виконаний назовні від елемента покрівельного покриття, з монтажним отвором, підготовленим централізовано. Нижня частина виступу становить нульовий або гострий кут з поверхнею верхнього краю. Нижня частина виступу, виконана в поверхні нижнього краю, переважно має сферичну форму. Нижня частина виступу, виконана в поверхні верхнього краю, переважно має сферичну форму. Краї монтажного отвору в поверхні нижнього краю вигнуті в напрямку нижньої сторони елемента покрівельного покриття. Краї монтажного отвору в поверхні верхнього краю вигнуті назовні від елемента покрівельного покриття. Монтажний отвір у поверхні нижнього краю виконаний в заглибленому виступі із плоскою нижньою частиною, паралельною поверхні нижнього краю. Монтажний отвір у поверхні верхнього краю виконаний в заглибленому виступі із плоскою нижньою частиною, паралельною поверхні верхнього краю. Відстань від центру монтажного отвору, виконаного у виступі в поверхні нижнього краю, до нижньої площини нижньої хвилястої площини більше, ніж відстань від центру відповідного йому монтажного отвору, зробленого у виступі, виконаному в поверхні верхнього краю, до нижньої площини торцевої поверхні елемента покрівельного покриття, на величину, що дорівнює товщині матеріалу, з якого зроблено покрівельне покриття. Елемент покрівельного покриття (аналогічний черепичному лист), оснащений виступами згідно з винаходом, забезпечує успішне складання суміжних панелей. Під час монтажу положення отворів для монтажних гвинтів у виступах, виконаних під гострим кутом до поверхонь нижнього _ краю й верхнього краю панелей, зчеплені разом і притиснуті до крокв, забезпечуючи введення гвинтів під час згвинчування, що приводить до додаткового підтягування обох поверхонь країв панелей до поверхні крокв. При монтажі введення гвинта під відповідним кутом до поверхні крокв полегшено завдяки відхиленню країв отворів для монтажних гвинтів. Монтажні отвори, виконані в поверхнях нижнього й верхнього краю, становлять краще місце для загвинчування. Монтажні отвори виконані таким чином, що після розміщення нижнього краю панелі на верхньому краї суміжної панелі, центр монтажного отвору в поверхні нижнього краю перебуває приблизно в тому ж положенні, що й центр відповідного 1 UA 115329 C2 5 10 15 20 25 30 35 монтажного отвору в поверхні верхнього краю іншої панелі. За підготовки монтажних отворів немає необхідності у свердлінні за допомогою самонарізних гвинтів крізь неушкоджений матеріал панелі. Металеві ошурки, що утворюються при такому свердлінні, неможливо вилучити з-під поверхні змонтованої панелі, і вони стають небезпечним центром корозії. Підготовка монтажних отворів дозволяє уникнути утворення ошурок. Крім того, підготовка монтажних отворів у кутах панелі суттєво полегшує монтаж у точці чотирьох суміжних панелей, розташованих одна на іншій. Об'єкт винаходу представлений у прикладах здійснення на кресленнях, на яких на фіг. 1 показана аксонометрична проекція елемента покрівельного покриття (аналогічного черепичному листа), оснащеного виступами; на фіг. 2 показаний вигляд і поперечний розріз монтажного отвору у виступі в поверхні нижнього краю; на фіг. З показаний вигляд і поперечний розріз монтажного отвору у виступі в поверхні верхнього краю; на фіг. 4 показаний вигляд і поперечний розріз монтажного отвору в поверхні верхнього краю; на фіг. 5 показаний вигляд і поперечний розріз монтажного отвору в заглибленому виступі в поверхні верхнього краю; на фіг. 6 показаний вигляд і поперечний розріз монтажного отвору в поверхні нижнього краю; на фіг. 7 показаний вигляд і поперечний розріз монтажного отвору в заглибленому виступі в поверхні нижнього краю. Елемент покрівельного покриття (аналогічний черепичному лист), оснащений виступами згідно з винаходом, відрізняється тим, що поверхня нижнього краю 2 елемента 1 покрівельного покриття має щонайменше один виступ 3, виконаний у напрямку нижньої сторони елемента 1 покрівельного покриття, з центрально виконаним монтажним отвором 4, краї якого вигнуті в напрямку нижньої сторони елемента 1 покрівельного покриття. Нижня частина виступу 3, переважно сферичної форми, становить нульовий або гострий кут з поверхнею нижнього краю 2. Поверхня верхнього краю 5 елемента 1 покрівельного покриття має щонайменше один виступ 6, виконаний, назовні від елемента 1 покрівельного покриття, з центрально розташованим монтажним отвором 7, краї якого вигнуті назовні від елемента 1 покрівельного покриття. Нижня частина виступу 6, переважно сферичної форми, становить нульовий або гострий кут з поверхнею верхнього краю 5. В іншому варіанті здійснення монтажний отвір 4 поверхні нижнього краю 2 виконано в заглибленому виступі 4.1 із плоскою нижньою частиною 4.2, паралельною поверхні нижнього краю 2, тоді як монтажний отвір 7 поверхні верхнього краю 5 виконано в заглибленому виступі 7.1 із плоскою нижньою частиною 7.2, паралельною поверхні верхнього краю 5. Відстань від центру монтажного отвору 4, виконаного у виступі 3 поверхні нижнього краю 2, до нижньої частини нижньої хвилястої площини 9 більше, ніж відстань від центру відповідного йому монтажного отвору 7, зробленого у виступі 6, виконаному в поверхні верхнього краю 5, до нижньої площини торцевої поверхні 10 елемента 1 покрівельного покриття, на величину, що дорівнює товщині матеріалу, з якого зроблено покрівельне покриття 1. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Елемент покрівельного покриття, оснащений виступами, що має бічні краї, верхній і нижній краї, ряд модулів, що виконані паралельно бічним краям і утворюють верхню й нижню площини, що має хвилясті ребра, що тягнуться паралельно верхньому й нижньому краям, причому ребро в нижньому краї має форму профільованого вигину, верхня частина якого пов'язана з нижньою площиною, а його нижня частина закінчується арковим скосом, спрямованим під елемент покрівельного покриття, тоді як ребро у верхньому краї має форму профільованого вигину, верхня частина якого пов'язана з кінцевою гранню, а нижня частина пов'язана з верхньою площиною, який відрізняється тим, що поверхня нижнього краю (2) елемента (1) покрівельного покриття має щонайменше один виступ (3), виконаний униз і усередину щодо елемента (1) покрівельного покриття, з центрально розташованим монтажним отвором (4), і нижня частина виступу (3) становить гострий кут з поверхнею нижнього краю (2), а поверхня верхнього краю (5) елемента (1) покрівельного покриття має щонайменше один виступ (6), виконаний униз і усередину щодо елемента (1) покрівельного покриття, з центрально розташованим монтажним отвором (7), а нижня частина зазначеного виступу (6) становить гострий кут з поверхнею верхнього краю (5), при цьому краї монтажного отвору (4) у поверхні нижнього краю (2) вигнуті вниз і усередину щодо елемента (1) покрівельного покриття, а краї монтажного отвору (7) у поверхні верхнього краю (5) вигнуті вниз і всередину щодо елемента (1) покрівельного покриття, і при цьому монтажний отвір (4) у поверхні нижнього краю (2) виконаний в заглибленому виступі (4.1) із плоскою нижньою частиною (4.2), паралельною поверхні нижнього краю (2), а монтажний 2 UA 115329 C2 5 отвір (7) у поверхні верхнього краю (5) виконаний в заглибленому виступі (7.1) із плоскою нижньою частиною (7.2), паралельною поверхні верхнього краю (5). 2. Елемент покрівельного покриття за 1, який відрізняється тим, що відстань від центра монтажного отвору (4), виконаного у виступі (3) поверхні нижнього краю (2), до нижньої частини нижньої хвилястої площини (9) більше, ніж відстань від центра відповідного йому монтажного отвору (7), виконаного у виступі (6) поверхні верхнього краю (5), до нижньої площини торцевої поверхні (10) елемента (1) покрівельного покриття, на величину, рівну товщині матеріалу, з якого виконано покрівельне покриття (1). 3 UA 115329 C2 4 UA 115329 C2 5 UA 115329 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
