F04D 29/40 — кожухи; приєднувальні пристосування для робочої текучого середовища

Номер патенту: 17443

Опубліковано: 06.05.1997

Автор: Модзелевський Юрій Васильович

МПК: F04D 29/40

Мітки: повороту, турбомашині, лопаток, статора, механізм, осьової

Формула / Реферат:

1. Механизм поворота лопаток статора осевой турбомашини, содержащий синхронизирующее кольцо, рычаги, каждый из которых одним своим концом скреплен с лопаткой, а другим концом шарниром соединен с синхронизирующим кольцом, отличающийся тем, что для отдельных лопаток шарниры рычагов закреплены на синхронизирующем кольце со смещением друг относительно друга вдоль продольной оси турбомашини.2. Механизм поворота лопаток статора осевой...

Номер патенту: 12318

Опубліковано: 25.12.1996

Автори: Ерік Бьос, Андерс Венгтссон

МПК: F04D 29/40

Мітки: вентилятора, направляюче, осьового, ребро

Формула / Реферат:

(57) 1. Направляющая лопатка осевого вентилятора, содержащая перо с входной, наружной и внутренней продольными кромками, отличающаяся тем, что входная кромка пера лопатки выполнена вогнутой относительно выходной кромки пера лопатки.2. Лопатка по п.1, отличающаяся тем, что лопатка имеет постоянный радиус кривизны.3. Лопатка по п.2, отличающаяся тем, что входная кромка имеет форму параболы.4. Лопатка по п.1, отличающаяся...

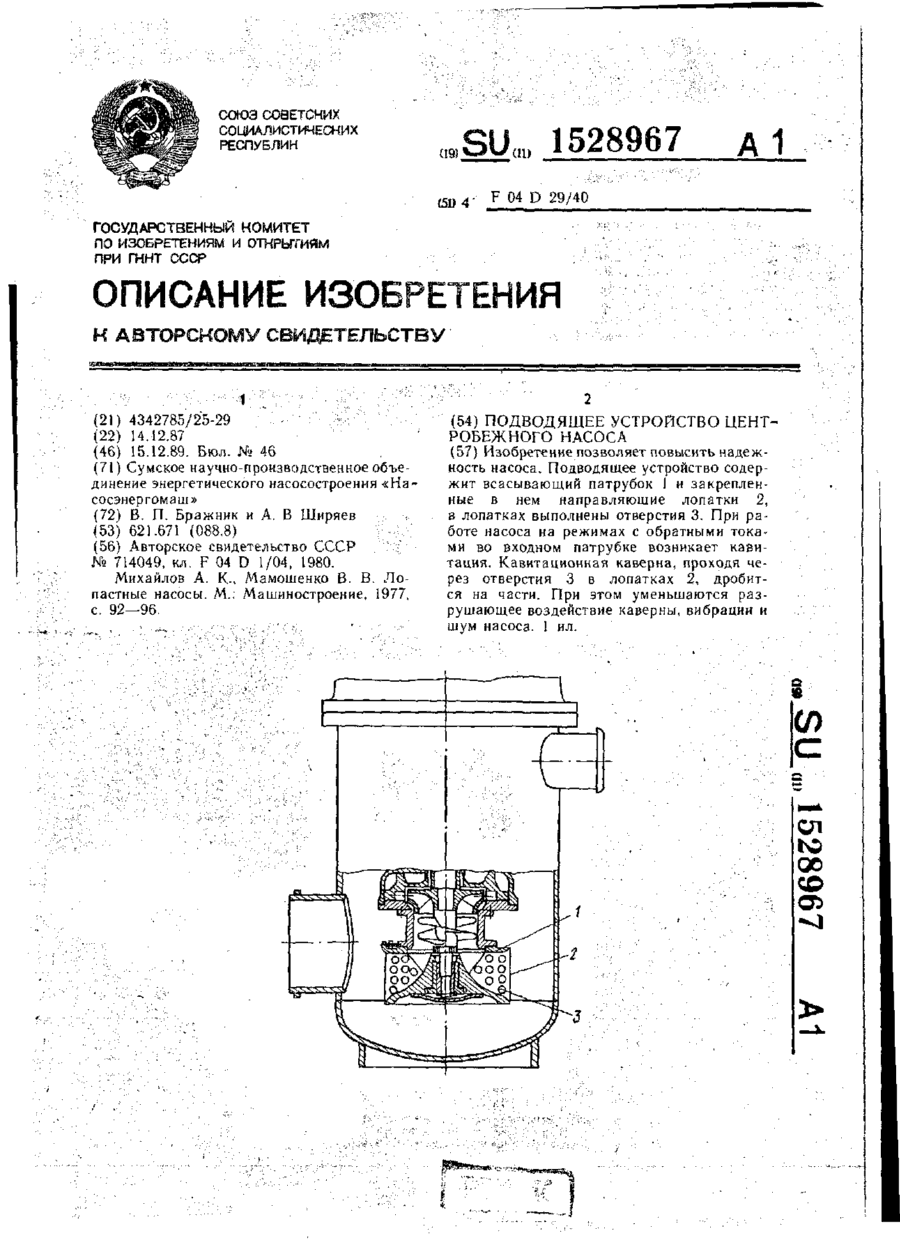

Номер патенту: 9269

Опубліковано: 30.09.1996

Автори: Бражнік Віктор Петрович, Ширяєв Анатолій Васильович

МПК: F04D 29/40

Мітки: підводящий, пристрій, відцентрового, насосу

Формула / Реферат:

Подводящееустройствоцентробежногонасоса, содержащее всасывающий патрубок и закрепленные в вем направляющие лопатки, отличающееся тем, что, с целью повышения надежности путем умень­шения вибрации, шума и кавитационного износа, в лопатках выполнены отверстия.

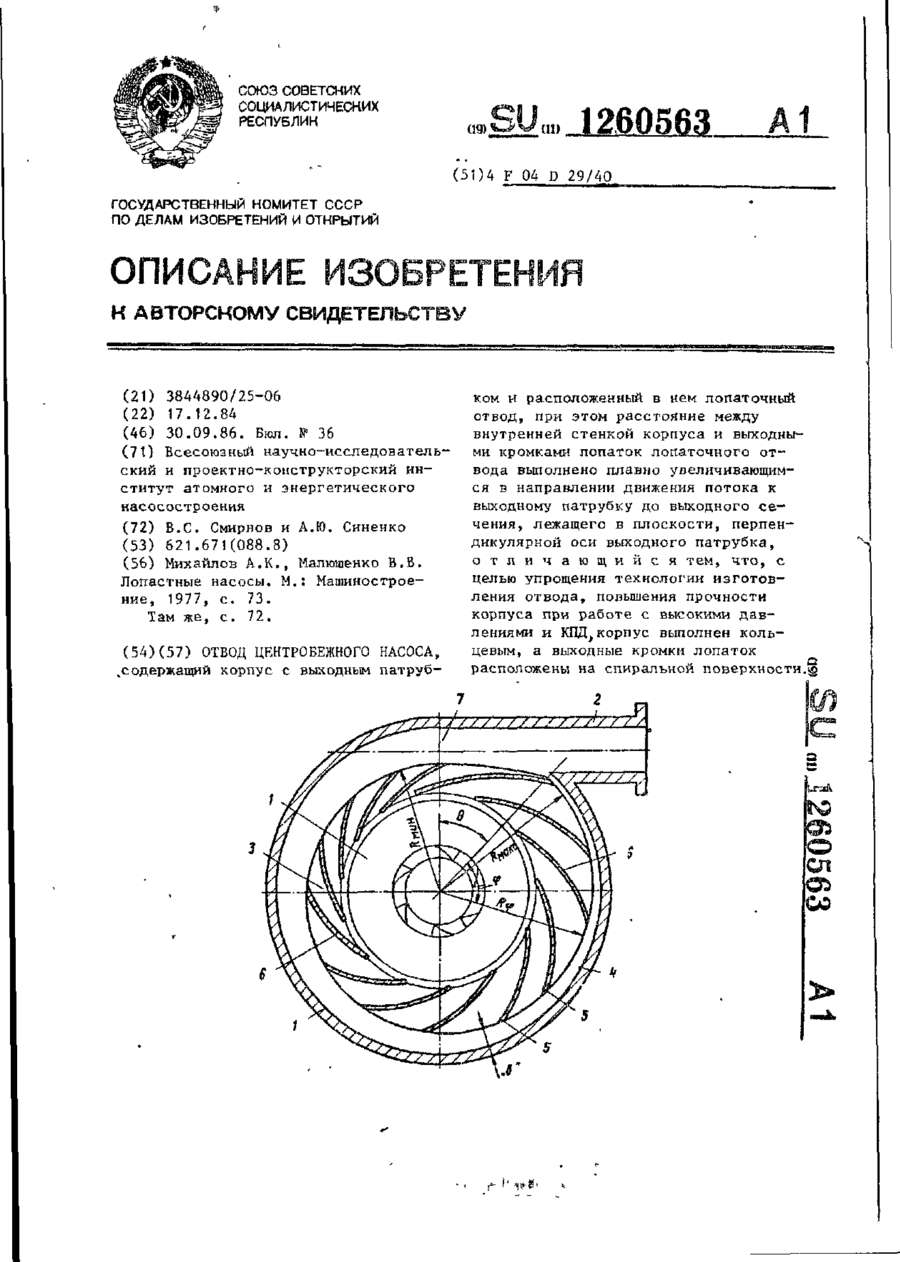

Номер патенту: 9260

Опубліковано: 30.09.1996

Автори: Сіненко Олександр Юрійович, Смірнов Володимир Степанович

МПК: F04D 29/40

Мітки: відвід, насосу, відцентрового

Формула / Реферат:

Отвод центробежного насоса, содержащий корпус с выходным патрубком и расположенный в нем лопаточный отвод, при этом расстояние между внутренней стенкой корпуса и выходными кромка­ми лопаток лопаточного отвода выполнено плавно увеличивающимся в направлении движения пото­ка к выходному патрубку до выходного сечения, лежащего в плоскости, перпендикулярной оси вы­ходного патрубка, отличающийся тем, что, с целью упрощения технологии изготовления...

Номер патенту: 9253

Опубліковано: 30.09.1996

Автори: Тесленко Георгій Георгійович, Бражнік Віктор Петрович

МПК: F04D 29/40

Мітки: корпус, насосу

Формула / Реферат:

Корпус насоса, содержащий кожух с перего­родками, размещенными в нем с образованием проточных каналов и технологических полостей, отличающийся тем, что, с целью снижения затрат на изготовление и повышения надежности путем демпфирования пульсации жидкости, в перегород­ках выполнены отверстия, сообщающие техноло­гические полости с проточными каналами.

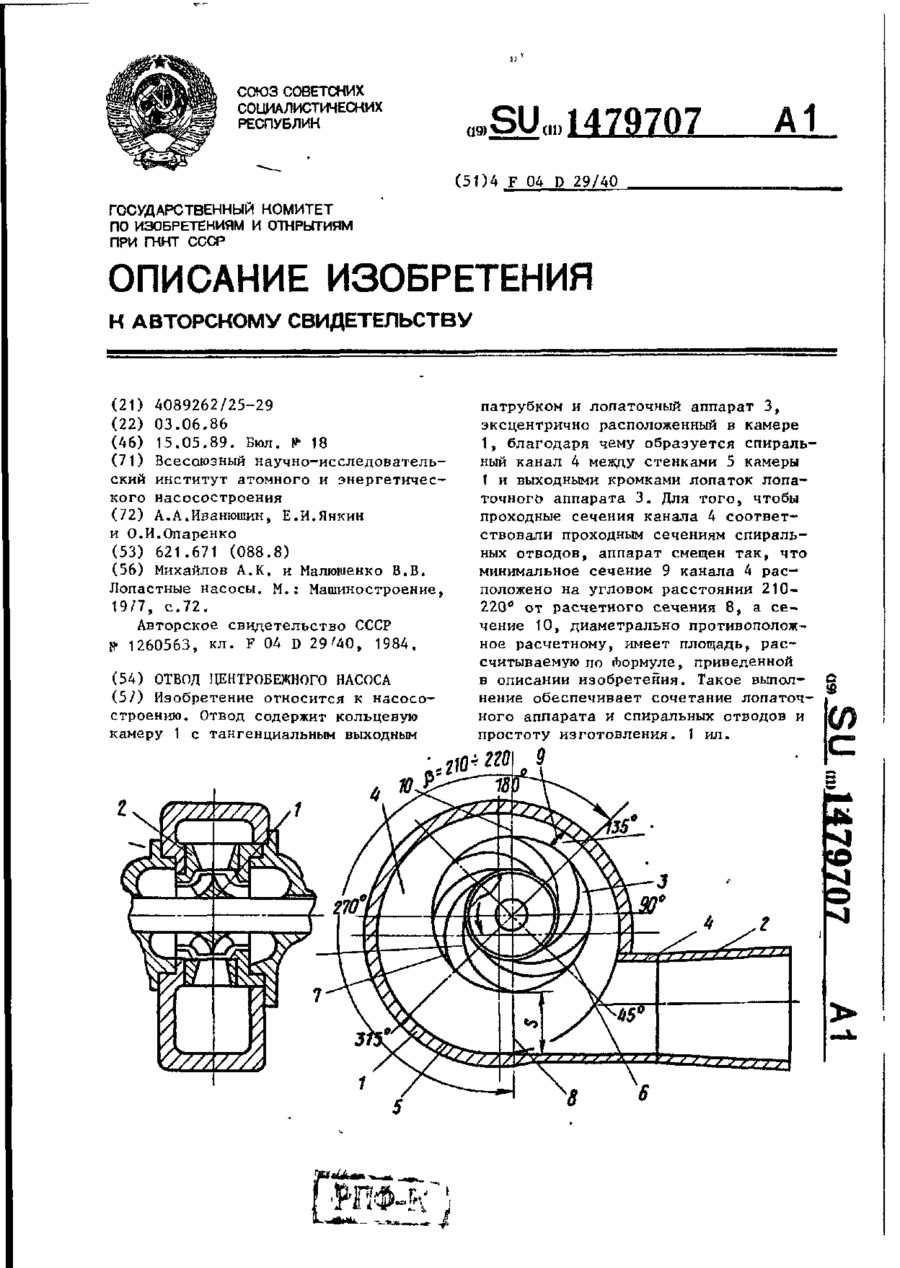

Номер патенту: 9256

Опубліковано: 30.09.1996

Автори: Опаренко Ольга Ігорівна, Іванюшин Аркадій Аркадійович, Янкін Євген Іванович

МПК: F04D 29/40

Мітки: відцентрового, відвід, насосу

Формула / Реферат:

Отвод центробежного насоса, содержащий кольцевую камеру с тангенциальным выходным патрубком и лопаточный аппарат, расположенный в камере с образованием спирального канала меж­ду стенками камеры и выходными кромками лопа­ток аппарата, причем площадь поперечного сечения канала выполнена плавно увеличиваю­щейся в направлении к выходному патрубку до расчетного сечения, лежащего в плоскости, перпендикулярной оси выходного патрубка, отличаю­щийся...

Номер патенту: 1329

Опубліковано: 25.03.1994

Автор: Гордієнко Юрій Анатолійович

МПК: F04D 29/40, F04D 19/00

Мітки: вентилятор, осьовий

Формула / Реферат:

Осевой вентилятор, содержащий корпус с кольцевой полостью, установленное в нем рабочее колесо с лопатками, входная часть каждой из кото­рых расположена в зоне кольцевой полости, и рав­номерно размещенные по окружности между боковыми стенками последней криволинейные пластины, изогнутые в плоскости вращения рабо­чего колеса и обращенные выпуклой стороной в направлении его вращения, отличающийся тем, что, с целью расширения диапазона устойчивой...
