Привідний зубчастий пас

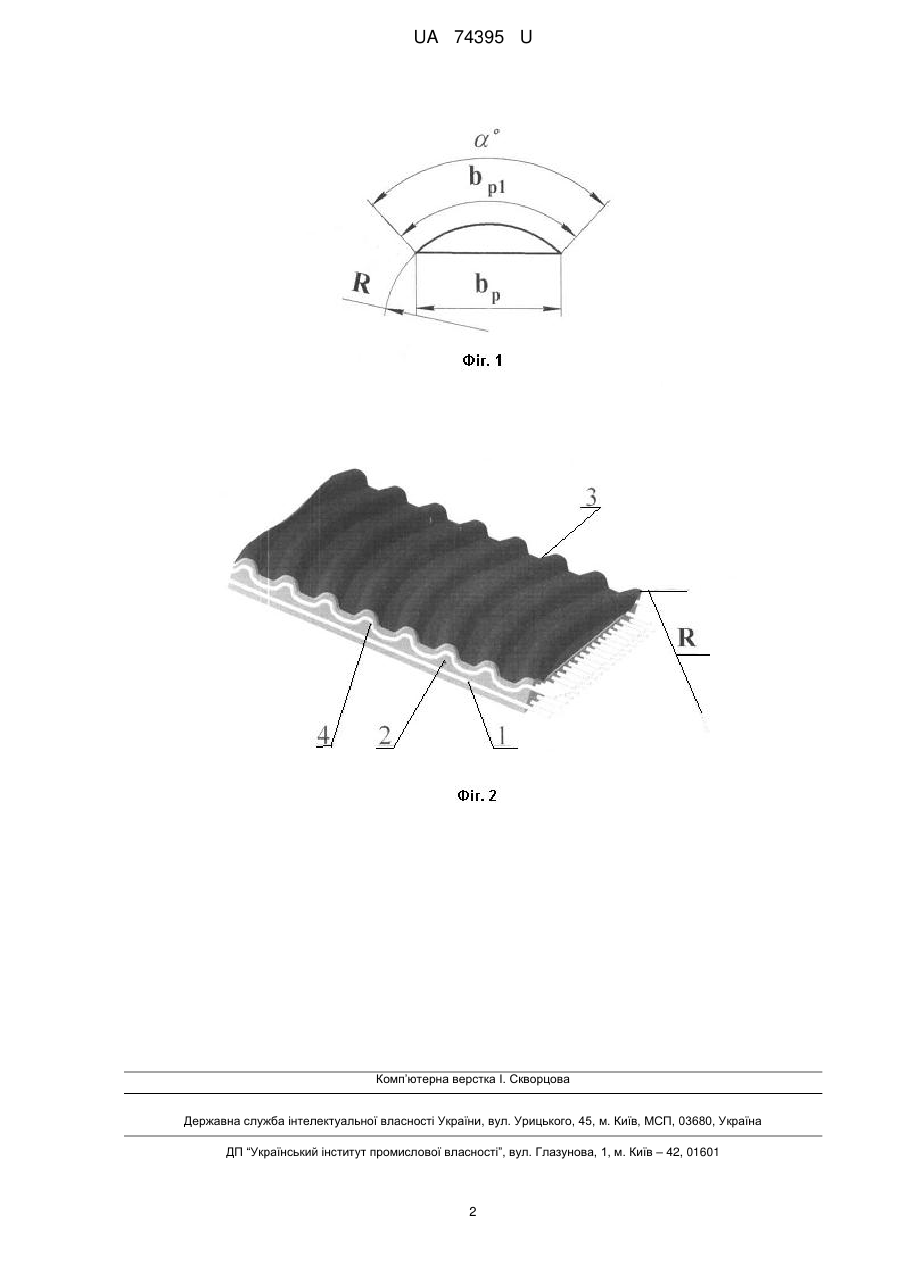

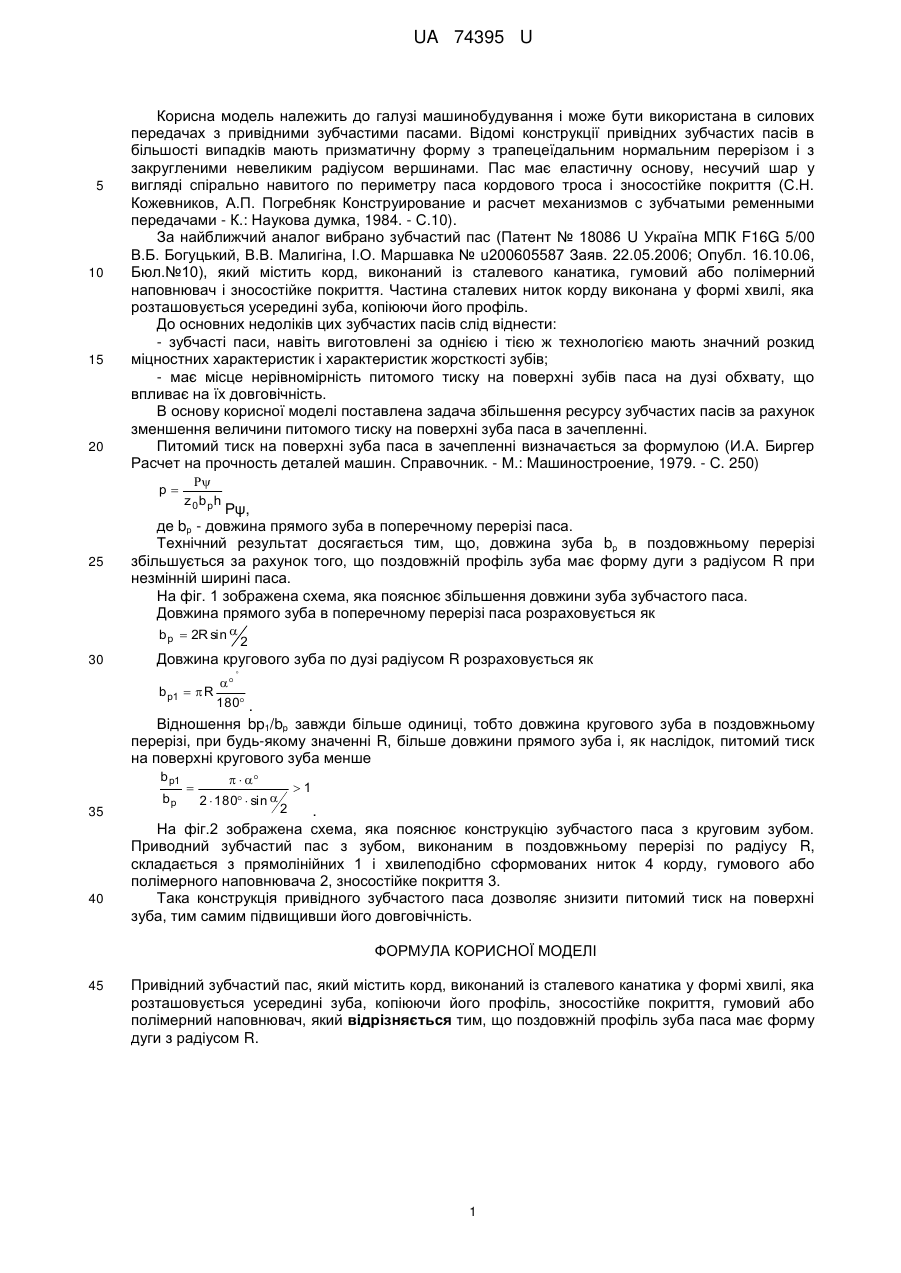

Реферат: Привідний зубчастий пас містить корд, зуб, зносостійке покриття, гумовий або полімерний наповнювач. Поздовжній профіль зуба паса має форму дуги з радіусом R. UA 74395 U (54) ПРИВІДНИЙ ЗУБЧАСТИЙ ПАС UA 74395 U UA 74395 U 5 10 15 20 Корисна модель належить до галузі машинобудування і може бути використана в силових передачах з привідними зубчастими пасами. Відомі конструкції привідних зубчастих пасів в більшості випадків мають призматичну форму з трапецеїдальним нормальним перерізом і з закругленими невеликим радіусом вершинами. Пас має еластичну основу, несучий шар у вигляді спірально навитого по периметру паса кордового троса і зносостійке покриття (С.Н. Кожевников, А.П. Погребняк Конструирование и расчет механизмов с зубчатыми ременными передачами - К.: Наукова думка, 1984. - С.10). За найближчий аналог вибрано зубчастий пас (Патент № 18086 U Україна МПК F16G 5/00 В.Б. Богуцький, В.В. Малигіна, І.О. Маршавка № u200605587 Заяв. 22.05.2006; Опубл. 16.10.06, Бюл.№10), який містить корд, виконаний із сталевого канатика, гумовий або полімерний наповнювач і зносостійке покриття. Частина сталевих ниток корду виконана у формі хвилі, яка розташовується усередині зуба, копіюючи його профіль. До основних недоліків цих зубчастих пасів слід віднести: - зубчасті паси, навіть виготовлені за однією і тією ж технологією мають значний розкид міцностних характеристик і характеристик жорсткості зубів; - має місце нерівномірність питомого тиску на поверхні зубів паса на дузі обхвату, що впливає на їх довговічність. В основу корисної моделі поставлена задача збільшення ресурсу зубчастих пасів за рахунок зменшення величини питомого тиску на поверхні зуба паса в зачепленні. Питомий тиск на поверхні зуба паса в зачепленні визначається за формулою (И.А. Биргер Расчет на прочность деталей машин. Справочник. - М.: Машиностроение, 1979. - С. 250) p 25  z 0bph Ρψ, де bр - довжина прямого зуба в поперечному перерізі паса. Технічний результат досягається тим, що, довжина зуба bр в поздовжньому перерізі збільшується за рахунок того, що поздовжній профіль зуба має форму дуги з радіусом R при незмінній ширині паса. На фіг. 1 зображена схема, яка пояснює збільшення довжини зуба зубчастого паса. Довжина прямого зуба в поперечному перерізі паса розраховується як b p  2R sin  30 2 Довжина кругового зуба по дузі радіусом R розраховується як  b p1   R 180 . Відношення bp1/bp завжди більше одиниці, тобто довжина кругового зуба в поздовжньому перерізі, при будь-якому значенні R, більше довжини прямого зуба і, як наслідок, питомий тиск на поверхні кругового зуба менше b p1 35 40 bp     2  180  sin  1 2 . На фіг.2 зображена схема, яка пояснює конструкцію зубчастого паса з круговим зубом. Приводний зубчастий пас з зубом, виконаним в поздовжньому перерізі по радіусу R, складається з прямолінійних 1 і хвилеподібно сформованих ниток 4 корду, гумового або полімерного наповнювача 2, зносостійке покриття 3. Така конструкція привідного зубчастого паса дозволяє знизити питомий тиск на поверхні зуба, тим самим підвищивши його довговічність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Привідний зубчастий пас, який містить корд, виконаний із сталевого канатика у формі хвилі, яка розташовується усередині зуба, копіюючи його профіль, зносостійке покриття, гумовий або полімерний наповнювач, який відрізняється тим, що поздовжній профіль зуба паса має форму дуги з радіусом R. 1 UA 74395 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
