Водогрійний котел

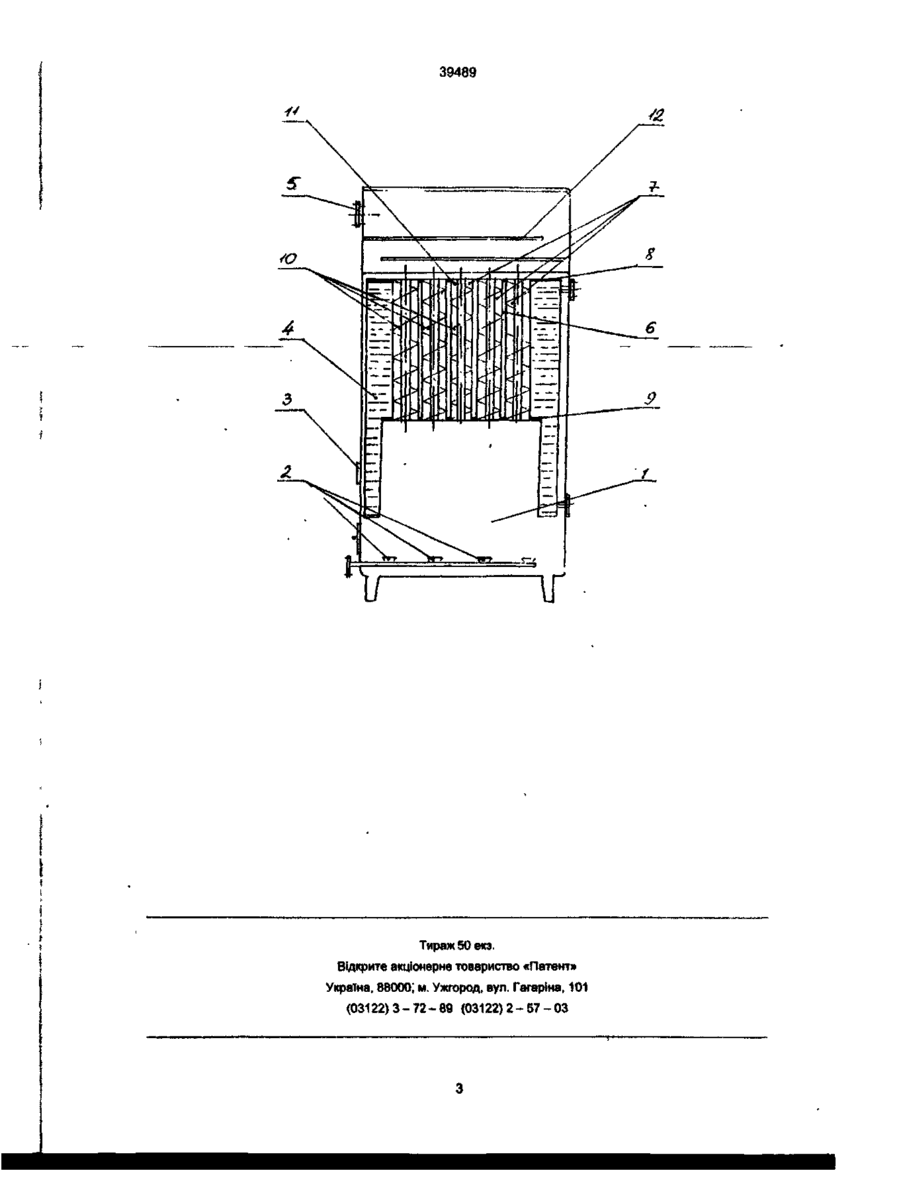

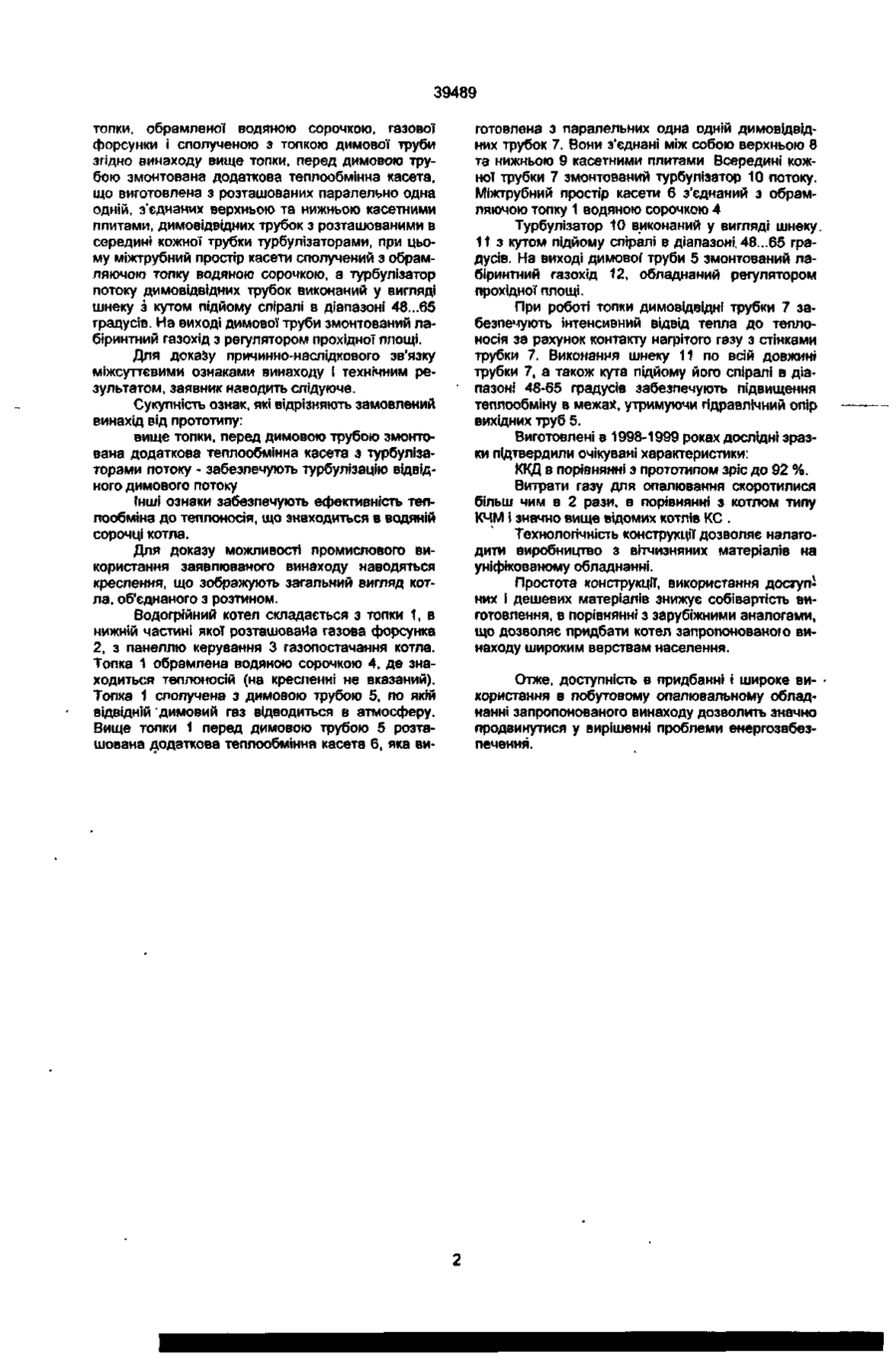

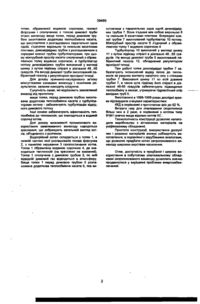

1 Водогрійний котел складається з топки, яка обрамлена водяною сорочкою, газової форсунки і сполученої з топкою димової трубні, який відрізняється тим, що вище топки, перед димовою трубою, змонтована додаткова теплообмінна касета, що виготовлена з розташованих паралельно одна одній, з'єднаних верхньою та нижньою касетними плитами димовідвідних трубок з розташованими всередині турбулізаторами, при цьому міжтрубний простір касети сполучений з обрамляючою топку водяною сорочкою. 2. Водофійний котел по п 1, який відрізняється тим, що турбулізатор топки димовідвідних трубок, виконаний у вигляді шнеку з кутом підйому спіралі в діапазоні 48...65 градусів . 3. Водогрійний котел по п.1, який відрізняється тим, що иа виході димової труби змонтований лабіринтний газохід з регулятором прохідно( площі. Винахід відноситься до теплотехнічного обладнання і може бути використаний по своєму прямому призначенню в якості автоматичного підігрівача води в системі опалення, або приготування гарячої води оселі, майстерень, крамниць і т.д. в межах заданої теплової потужності. В побутовій техніці широко відомі газові опалювальні пристрої типу «Селтік 1,2,3» або «Селтік 2,3,5», що імпортуються і виробляються фірмою «Укрінтерм» (Україна) у співробітництві з фірмою «Чафотекс Маурі» (Франція). Відомі опалювальні пристрої складаються з камери спалювання (топки), газової форсунки, димоходу, циркуляційного насосу, що розташовані на станині пристрою. В зручному місці, на передній стороні корпусу змонтована панель керування пристроєм. До недоліків згаданого опалювального обладнання слід віднести невдале співвідношення відносного показника - ціна - потужність. Це виключає широке використання в побутовій техніці такого обладнання національним споживачем. Найбільш близьким за технічною суттю і вибраний у зв'язку з цим у якості прототипу заявленого винаходу вибраний винахід «Водогрійний котел» за патентом №18749 МПК F24H1/30, виданий Укрпатентом по заявці 96240265 від 29.10.93 р. Патент виданий на ім'я Державного науково-дослідного інституту санітарної техніки і обладнання будівельних споруд, автори А.С.Макаров, Л.Г. Козлова, Ж.В.Ярмолинська. Відомий котел складається з топки, яка' обрамлена во-, дяною сорочкою, суміжну верхньою частиною з водяною камерою. Топка обладнана закріпленими в передній і задній трубних досках димовими трубами, що сполучені з топкою, а також встановленою нижче вказаних труб перегородкою, що створює з нижньою стінкою камери канал, який сполучений з порожниною камери об'ємом, суміжним з передньою трубною доскою. Згідно винаходу в нижній стінці водяно» камери в зоні, що з'єднана з передньою трубною доскою, виконана щілина, під якою встановлений короб для збору шламу, який виведений одним Із торців, обладнаний ущільненою кришкою за межі водяної сорочки і з'єднана з останнім другим торцом. Основним недоліком котла є знижені експлуатаційні характеристики Зокрема ККД із-за неефективного контакту відхідних газів топки з теплоносієм теплової сорочки. Аналіз причин вказаного недоліка вказує основну з них - ламінарний характер току димових відхідних газів в верхній частині водяної сорочки та димових труб. Основна задача, що поставлена винаходом, є удосконалення водогрійного котла шляхом підвищення інтенсивності теплопереносу до теплоносія турбулізацією потоку відвідних теплових газів, за рахунок чого підвищується ККД котла і суттєво зростають його експлуатаційні характеристики. Поставлена задача вирішується тим, що у відомому водогрійному котлу, який складається з 0> 00 0) СО < 39489 топки, обрамленої водяною сорочкою, газової форсунки і сполученою з топкою димової труби згідно винаходу вище топки, перед димовою трубою змонтована додаткова теплообмінна касета, що виготовлена з розташованих паралельно одна одній, з'єднаних верхньою та нижньою касетними плитами, димовідвідних трубок з розташованими в середині кожної трубки турбулізаторами, при цьому міжтрубний простір касети сполучений з обрамляючою топку водяною сорочкою, а турбулізатор потоку димовідвідних трубок виконаний у вигляді шнеку з кутом підйому спіралі в діапазоні 48...65 градусів. На виході димової труби змонтований лабіринтний газохід з регулятором прохідної площі. Для доказу причинно-наслідкового зв'язку міжсуттевими ознаками винаходу і технічним результатом, заявник наводить слідуюче. Сукупність ознак, які відрізняють замовлений винахід від прототипу: вище топки, перед димовою трубою змонтована додаткова теплообмінна касета з турбулізаторами потоку - забезпечують турбулізацію відвідного димового потоку Інші ознаки забезпечують ефективність теплообмінз до теплоносія, що знаходиться в водяній сорочці котла. Для доказу можливості промислового використання заявлюваного винаходу наводяться креслення, що зображують загальний вигляд котла, об'єднаного з розтином. Водогрійний котел складається з топки 1, в нижній частині якої розташована газова форсунка 2, з панеллю керування 3 газопостачання котла. Топка 1 обрамлена водяною сорочкою 4, де знаходиться теплоносій (на кресленні не вказаний). Топка 1 сполучена з димовою трубою 5, по якій відвідній димовий газ відводиться в атмосферу. Вище топки 1 перед димовою трубою 5 розташована додаткова теплообмінна касета 6, яка ви готовлена з паралельних одна одній димовідвідних трубок 7. Вони з'єднані між собою верхньою 8 та нижньою 9 касетними плитами Всередині кожної трубки 7 змонтований турбулізатор 10 потоку. Міжтрубний простір касети 6 з'єднаний з обрамляючою топку 1 водяною сорочкою 4 Турбулізатор 10 виконаний у вигляді шнеку. 11 з кутом підйому спіралі в діапазоні. 48...65 градусів. На виході димової' труби 5 змонтований лабіринтний газохід 12, обладнаний регулятором прохідної площі. При роботі топки димовідвідні трубки 7 забезпечують інтенсивний відвід тепла до теплоносія за рахунок контакту нагрітого газу з стінками трубки 7. Виконання шнеку 11 по всій довжині трубки 7, а також кута підйому його спіралі в діапазоні 48-65 градусів забезпечують підвищення теплообміну в межах, утримуючи гідравлічний опір вихідних труб 5. Виготовлені в 1998-1999 роках дослідні зразки підтвердили очікувані характеристики: ККД в порівнянні з прототипом зріс до 92 %. Витрати газу для опалювання скоротилися більш чим в 2 рази, в порівнянні з котлом типу КЧМ і значно вище відомих котлів КС . Технологічність конструкції дозволяє налагодити виробництво з вітчизняних матеріалів на уніфікованому обладнанні. Простота конструкції, використання доступі них і дешевих матеріалів знижує собівартість виготовлення, в порівнянні з зарубіжними аналогами, що дозволяє придбати котел запропонованою винаходу широким верствам населення. Отже, доступність в придбанні і широке використання в побутовому опалювальному обладнанні запропонованого винаходу дозволить значно продвинутся у вирішенні проблеми енергозабезпечення. 39489 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000; м. Ужгород, вул. Гагаріна, 101 (03122)3-72-89 (03122)2-57-03
