Секційний водогрійний котел

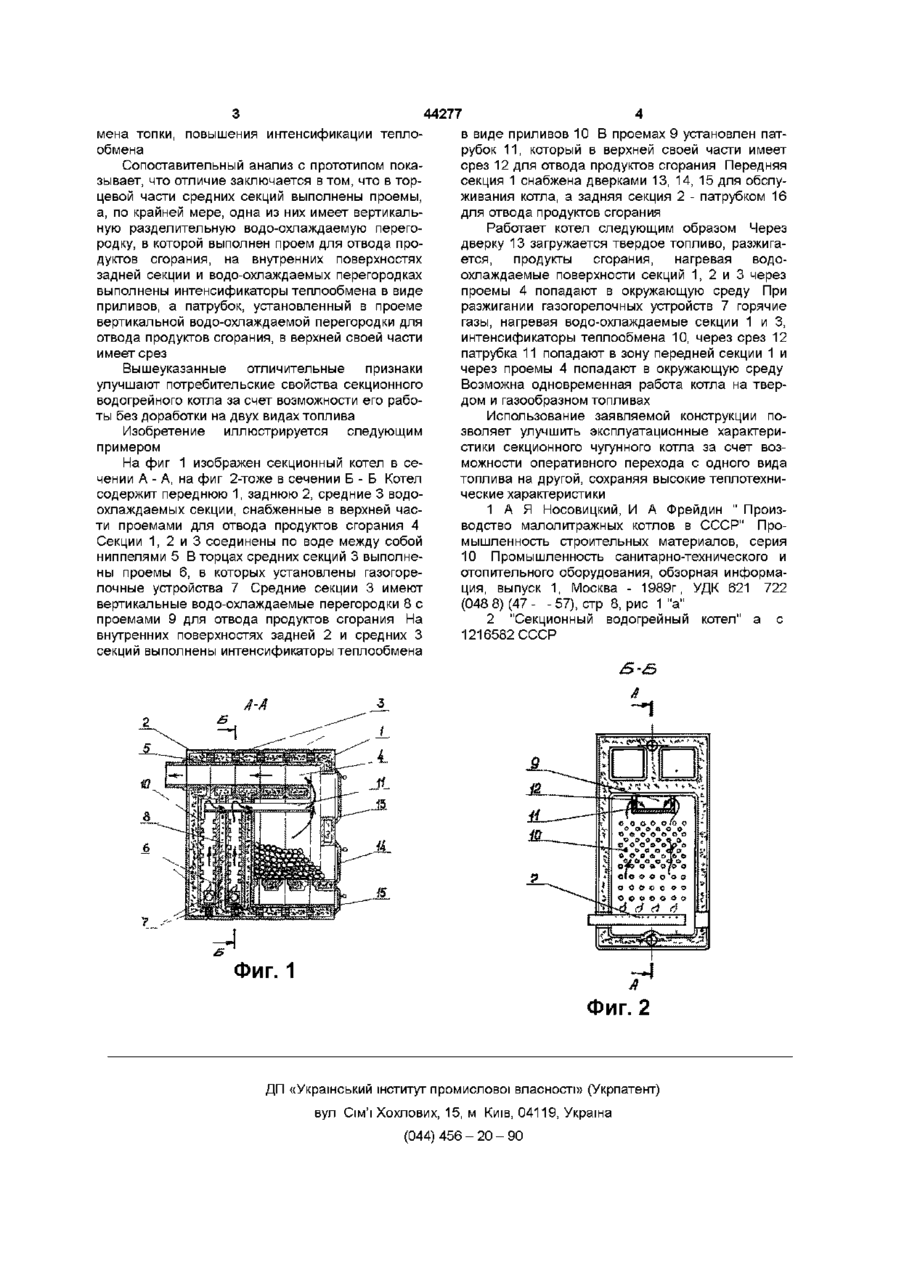

1 Секционный водогрейный котел, включающий переднюю, средние и заднюю водоохлаждаемые секции, снабженные в верхней части проемами для отвода продуктов сгорания, отличающийся тем, что в торцевой части средних секции выполнены проемы, а, по крайней мере, одна из них, имеет вертикальную, разделительную, водо-охлаждаемую перегородку 2 Котел по п 1, отличающийся тем, что в вертикальной разделительной водо-охлаждаемой перегородке выполнен проем 3 Котел по пп 1 и 2, отличающийся тем, что на внутренних поверхностях задней секции и водоохлаждаемых перегородок выполнены интенсификаторы теплообмена в виде приливов 4 Котел по пп 1, 2 и 3, отличающийся тем, что патрубок, установлений в проеме водоохлаждаемой перегородки для отвода продуктов сгорания, в верхней своей части имеет срез Изобретение относится к теплотехнике и может быть использовано в отопительных водогрейных котлах Известен секционный водогрейный котел, включающий переднюю, средние и заднюю водоохлаждаемые секции [1] Недостатком известного секционного водогрейного котла является его сравнительно низкая эффективность из-за отсутствия в верхней части секций проемов для отвода продуктов сгорания Известен секционный водогрейный котел, включающий переднюю, средние и заднюю водоохлаждаемые секции, снабженные в верхней части проемами для отвода продуктов сгорания [2] Данный секционный водогрейный котел является наиболее близким к предлагаемому по технической сущности и достигаемому результату и выбран в качестве прототипа Недостатком известного секционного водогрейного котла является то, что он имеет ограниченные эксплуатационные возможности за счет того, что переход с одного вида топлива на другой, например, с твердого на газообразное связан с доработкой и переоборудованием котла В основу изобретения поставлена задача усовершенствования секционного водогрейного котла за счет улучшения его потребительских свойств, возможности его работы без доработок на нескольких видах топлива Поставленная задача решается тем, что секционный водогрейный котел, включающий переднюю, средние и заднюю водо-охлаждаемые секции, снабженные в верхней части проемами для отвода продуктов сгорания, согласно изобретению в торцевой части средних секций выполнены проемы, а по крайней мере, одна из них имеет вертикальную разделительную водо-охлаждаемую перегородку, в которой выполнен проем для отвода продуктов сгорания, на внутренних поверхностях задней секции и водо-охлаждаемых перегородок выполнены интенсификаторы теплообмена в виде приливов, а патрубок, установленный в проеме вертикальной водо-охлаждаемой перегородки для отвода продуктов сгорания, в верхней своей части имеет срез Наличие проемов в торцевой части средних секций создает возможность установки и обслуживания горелочных устройств Наличие в вертикальной разделительной водо-охлаждаемой перегородке проема обеспечивает отвод продуктов сгорания Выполнение на внутренних поверхностях задней секции и водо-охлаждаемых перегородок интенсификаторов теплообмена в виде приливов увеличивает поверхность теплообмена Патрубок, установленный в проеме водоохлаждаемой перегородки для отвода продуктов сгорания, имеет в верхней части срез для создания равномерности распределения теплового потока продуктов сгорания по поверхности теплооб О 44277 мена топки, повышения интенсификации теплообмена Сопоставительный анализ с прототипом показывает, что отличие заключается в том, что в торцевой части средних секций выполнены проемы, а, по крайней мере, одна из них имеет вертикальную разделительную водо-охлаждаемую перегородку, в которой выполнен проем для отвода продуктов сгорания, на внутренних поверхностях задней секции и водо-охлаждаемых перегородках выполнены интенсификаторы теплообмена в виде приливов, а патрубок, установленный в проеме вертикальной водо-охлаждаемой перегородки для отвода продуктов сгорания, в верхней своей части имеет срез Вышеуказанные отличительные признаки улучшают потребительские свойства секционного водогрейного котла за счет возможности его работы без доработки на двух видах топлива Изобретение иллюстрируется следующим примером На фиг 1 изображен секционный котел в сечении А - А, на фиг 2-тоже в сечении Б - Б Котел содержит переднюю 1, заднюю 2, средние 3 водоохлаждаемых секции, снабженные в верхней части проемами для отвода продуктов сгорания 4 Секции 1, 2 и 3 соединены по воде между собой ниппелями 5 В торцах средних секций 3 выполнены проемы 6, в которых установлены газогорелочные устройства 7 Средние секции 3 имеют вертикальные водо-охлаждаемые перегородки 8 с проемами 9 для отвода продуктов сгорания На внутренних поверхностях задней 2 и средних 3 секций выполнены интенсификаторы теплообмена в виде приливов 10 В проемах 9 установлен патрубок 11, который в верхней своей части имеет срез 12 для отвода продуктов сгорания Передняя секция 1 снабжена дверками 13, 14, 15 для обслуживания котла, а задняя секция 2 - патрубком 16 для отвода продуктов сгорания Работает котел следующим образом Через дверку 13 загружается твердое топливо, разжигается, продукты сгорания, нагревая водоохлаждаемые поверхности секций 1, 2 и 3 через проемы 4 попадают в окружающую среду При разжигании газогорелочных устройств 7 горячие газы, нагревая водо-охлаждаемые секции 1 и 3, интенсификаторы теплообмена 10, через срез 12 патрубка 11 попадают в зону передней секции 1 и через проемы 4 попадают в окружающую среду Возможна одновременная работа котла на твердом и газообразном топливах Использование заявляемой конструкции позволяет улучшить эксплуатационные характеристики секционного чугунного котла за счет возможности оперативного перехода с одного вида топлива на другой, сохраняя высокие теплотехнические характеристики 1 А Я Носовицкий, И А Фрейдин " Производство малолитражных котлов в СССР" Промышленность строительных материалов, серия 10 Промышленность санитарно-технического и отопительного оборудования, обзорная информация, выпуск 1, Москва - 1989г, УДК 621 722 (048 8) (47 - - 57), стр 8, рис 1 "а" 2 "Секционный водогрейный котел" а с 1216582 СССР £-
