Формула / Реферат

Газовий двоконтурний конусний котел з подвійними рідинними сорочками, що складається з основи, верхнього і нижнього теплообмінників з подвійними рідинними сорочками, кільцевого газового пальника, дефлектора відводу відпрацьованих газів, нижній теплообмінник встановлено на основі і виконано у вигляді ємності для нагріву рідини, яка складається з внутрішньої рідинної сорочки, утвореної двома конусними і круговими та кільцевою поверхнями і зовнішньої рідинної сорочки, утвореної двома конусними і кільцевими поверхнями, встановленими таким чином, що зовнішня конусна поверхня внутрішньої рідинної сорочки і внутрішня конусна поверхня зовнішньої рідинної сорочки утворює кільцевій газовий канал, крім того, об'єми внутрішньої і зовнішньої рідинної сорочок у нижній і верхній частинах з'єднані між собою каналами, а в верхній частині зовнішньої рідинної сорочки встановлено вихідний патрубок, зверху на нижній конусний теплообмінник встановлено верхній конусний теплообмінник аналогічного виконання, тільки перевернутого на 180°, крім того, об'єми нижнього і верхнього конусних теплообмінників через отвори в кругових поверхнях з'єднані між собою трубопроводом, який відрізняється тим, що конусні поверхні внутрішніх і зовнішніх рідинних сорочок виконані з кутами їх твірних до основи таким чином, що площі поперечних перерізів кільцевого газового каналу є однаковими по всій довжині, а площі конусних поверхонь змінні, а кільцевий газовий пальник встановлено в нижній частині нижнього конусного теплообмінника між внутрішньою і зовнішньою рідинними сорочками .

Текст

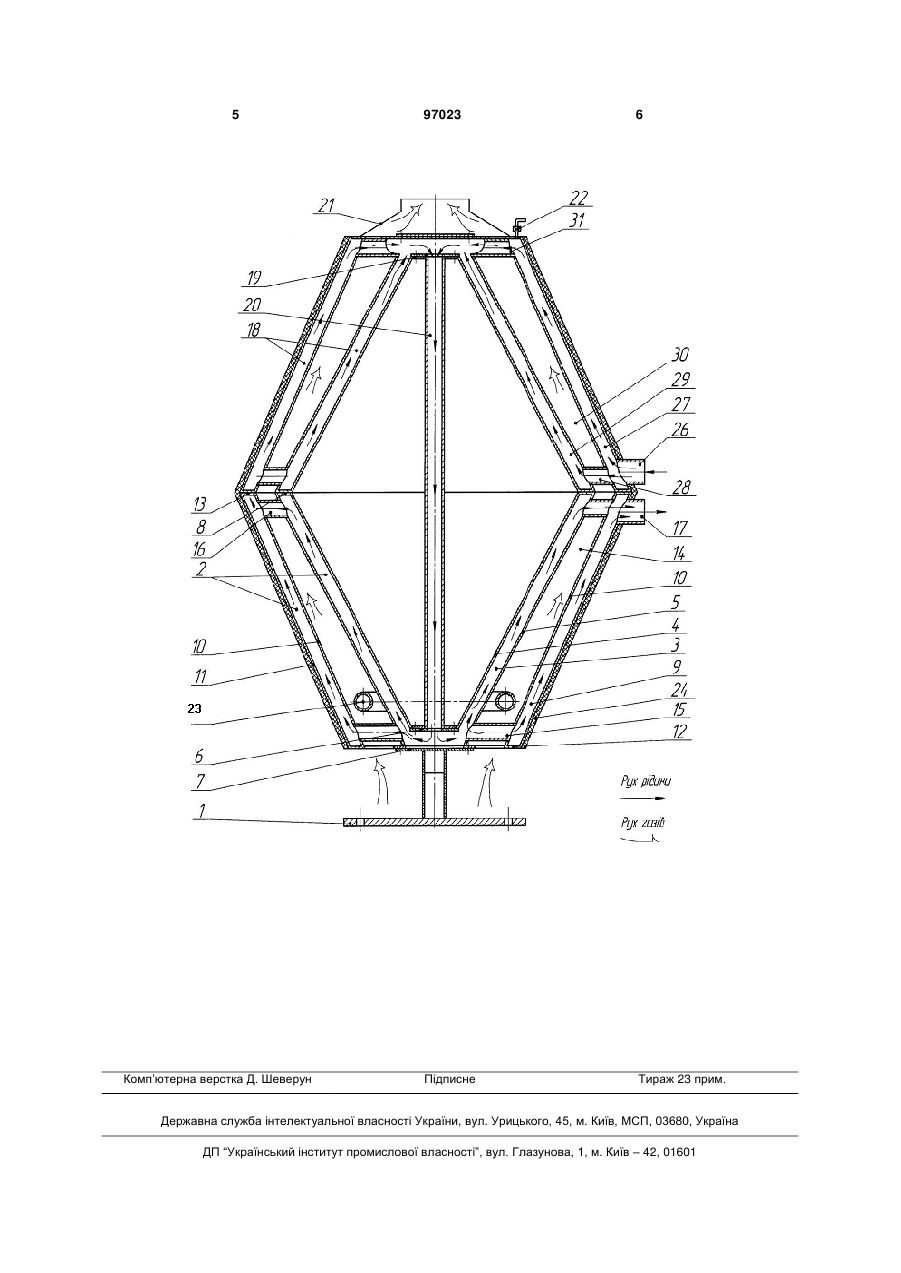

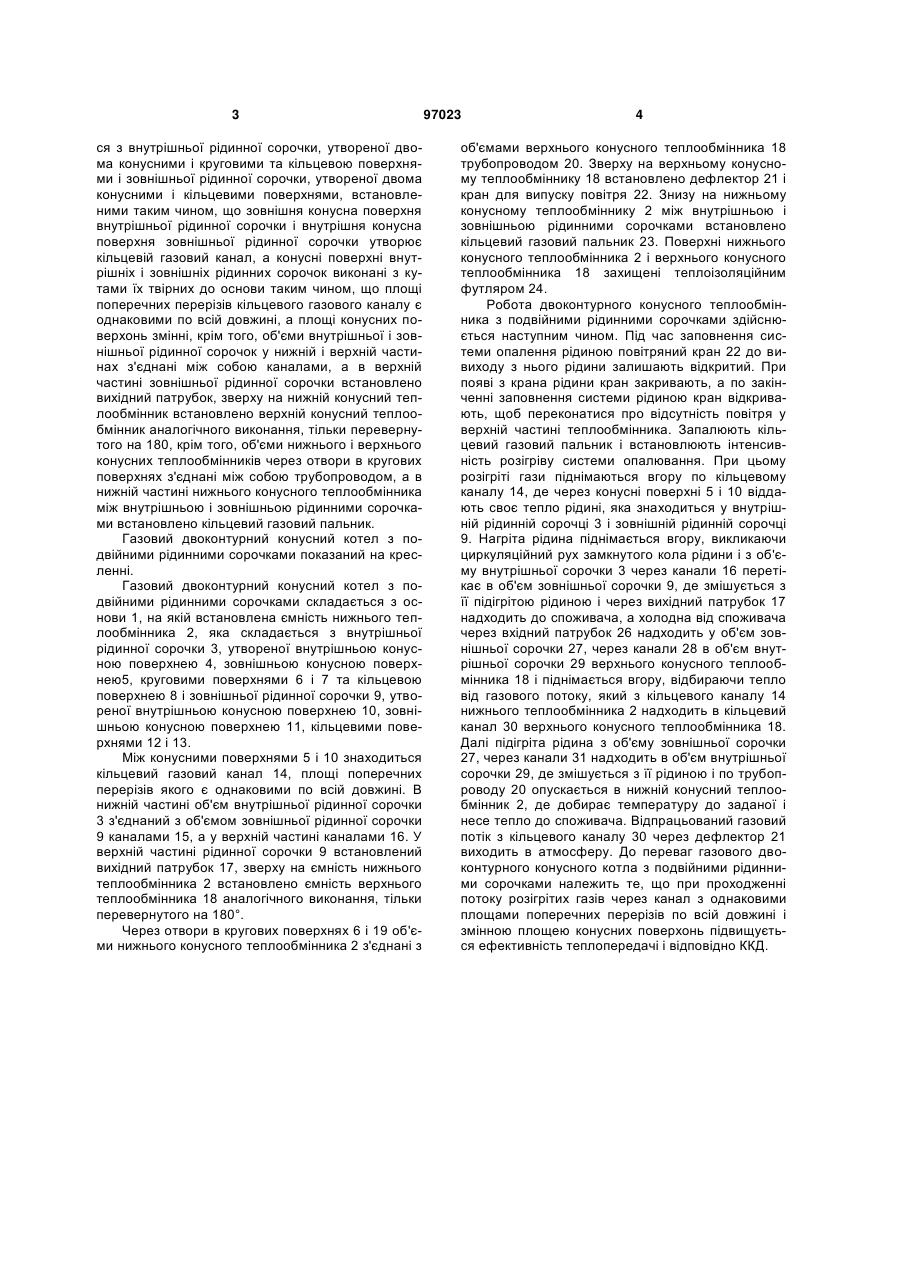

Газовий двоконтурний конусний котел з подвійними рідинними сорочками, що складається з основи, верхнього і нижнього теплообмінників з подвійними рідинними сорочками, кільцевого газо C2 2 (19) 1 3 ся з внутрішньої рідинної сорочки, утвореної двома конусними і круговими та кільцевою поверхнями і зовнішньої рідинної сорочки, утвореної двома конусними і кільцевими поверхнями, встановленими таким чином, що зовнішня конусна поверхня внутрішньої рідинної сорочки і внутрішня конусна поверхня зовнішньої рідинної сорочки утворює кільцевій газовий канал, а конусні поверхні внутрішніх і зовнішніх рідинних сорочок виконані з кутами їх твірних до основи таким чином, що площі поперечних перерізів кільцевого газового каналу є однаковими по всій довжині, а площі конусних поверхонь змінні, крім того, об'єми внутрішньої і зовнішньої рідинної сорочок у нижній і верхній частинах з'єднані між собою каналами, а в верхній частині зовнішньої рідинної сорочки встановлено вихідний патрубок, зверху на нижній конусний теплообмінник встановлено верхній конусний теплообмінник аналогічного виконання, тільки перевернутого на 180, крім того, об'єми нижнього і верхнього конусних теплообмінників через отвори в кругових поверхнях з'єднані між собою трубопроводом, а в нижній частині нижнього конусного теплообмінника між внутрішньою і зовнішньою рідинними сорочками встановлено кільцевий газовий пальник. Газовий двоконтурний конусний котел з подвійними рідинними сорочками показаний на кресленні. Газовий двоконтурний конусний котел з подвійними рідинними сорочками складається з основи 1, на якій встановлена ємність нижнього теплообмінника 2, яка складається з внутрішньої рідинної сорочки 3, утвореної внутрішньою конусною поверхнею 4, зовнішньою конусною поверхнею5, круговими поверхнями 6 і 7 та кільцевою поверхнею 8 і зовнішньої рідинної сорочки 9, утвореної внутрішньою конусною поверхнею 10, зовнішньою конусною поверхнею 11, кільцевими поверхнями 12 і 13. Між конусними поверхнями 5 і 10 знаходиться кільцевий газовий канал 14, площі поперечних перерізів якого є однаковими по всій довжині. В нижній частині об'єм внутрішньої рідинної сорочки 3 з'єднаний з об'ємом зовнішньої рідинної сорочки 9 каналами 15, а у верхній частині каналами 16. У верхній частині рідинної сорочки 9 встановлений вихідний патрубок 17, зверху на ємність нижнього теплообмінника 2 встановлено ємність верхнього теплообмінника 18 аналогічного виконання, тільки перевернутого на 180°. Через отвори в кругових поверхнях 6 і 19 об'єми нижнього конусного теплообмінника 2 з'єднані з 97023 4 об'ємами верхнього конусного теплообмінника 18 трубопроводом 20. Зверху на верхньому конусному теплообміннику 18 встановлено дефлектор 21 і кран для випуску повітря 22. Знизу на нижньому конусному теплообміннику 2 між внутрішньою і зовнішньою рідинними сорочками встановлено кільцевий газовий пальник 23. Поверхні нижнього конусного теплообмінника 2 і верхнього конусного теплообмінника 18 захищені теплоізоляційним футляром 24. Робота двоконтурного конусного теплообмінника з подвійними рідинними сорочками здійснюється наступним чином. Під час заповнення системи опалення рідиною повітряний кран 22 до вивиходу з нього рідини залишають відкритий. При появі з крана рідини кран закривають, а по закінченні заповнення системи рідиною кран відкривають, щоб переконатися про відсутність повітря у верхній частині теплообмінника. Запалюють кільцевий газовий пальник і встановлюють інтенсивність розігріву системи опалювання. При цьому розігріті гази піднімаються вгору по кільцевому каналу 14, де через конусні поверхні 5 і 10 віддають своє тепло рідині, яка знаходиться у внутрішній рідинній сорочці 3 і зовнішній рідинній сорочці 9. Нагріта рідина піднімається вгору, викликаючи циркуляційний рух замкнутого кола рідини і з об'єму внутрішньої сорочки 3 через канали 16 перетікає в об'єм зовнішньої сорочки 9, де змішується з її підігрітою рідиною і через вихідний патрубок 17 надходить до споживача, а холодна від споживача через вхідний патрубок 26 надходить у об'єм зовнішньої сорочки 27, через канали 28 в об'єм внутрішньої сорочки 29 верхнього конусного теплообмінника 18 і піднімається вгору, відбираючи тепло від газового потоку, який з кільцевого каналу 14 нижнього теплообмінника 2 надходить в кільцевий канал 30 верхнього конусного теплообмінника 18. Далі підігріта рідина з об'єму зовнішньої сорочки 27, через канали 31 надходить в об'єм внутрішньої сорочки 29, де змішується з її рідиною і по трубопроводу 20 опускається в нижній конусний теплообмінник 2, де добирає температуру до заданої і несе тепло до споживача. Відпрацьований газовий потік з кільцевого каналу 30 через дефлектор 21 виходить в атмосферу. До переваг газового двоконтурного конусного котла з подвійними рідинними сорочками належить те, що при проходженні потоку розігрітих газів через канал з однаковими площами поперечних перерізів по всій довжині і змінною площею конусних поверхонь підвищується ефективність теплопередачі і відповідно ККД. 5 Комп’ютерна верстка Д. Шеверун 97023 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Gas double-pressure conic boiler with twin liquid jackets

Автори англійською

Hnatio Mykhailo Vasyliovych, Hnatio Volodymyr Mykhailovych, Hnatio Petro Mykhailovych, Lukasevych Stepan Adamovych

Назва патенту російською

Газовый двухконтурный конусный котел с двойными жидкостными рубашками

Автори російською

Гнатьо Михаил Васильевич, Гнатьо Владимир Михайлович, Гнатьо Петр Михайлович, Лукасевич Степан Адамович

МПК / Мітки

МПК: F24H 1/24, F28C 3/06

Мітки: конусний, котел, сорочками, рідинними, подвійними, газовий, двоконтурний
