Спосіб відбору тепла з продуктів згоряння палива

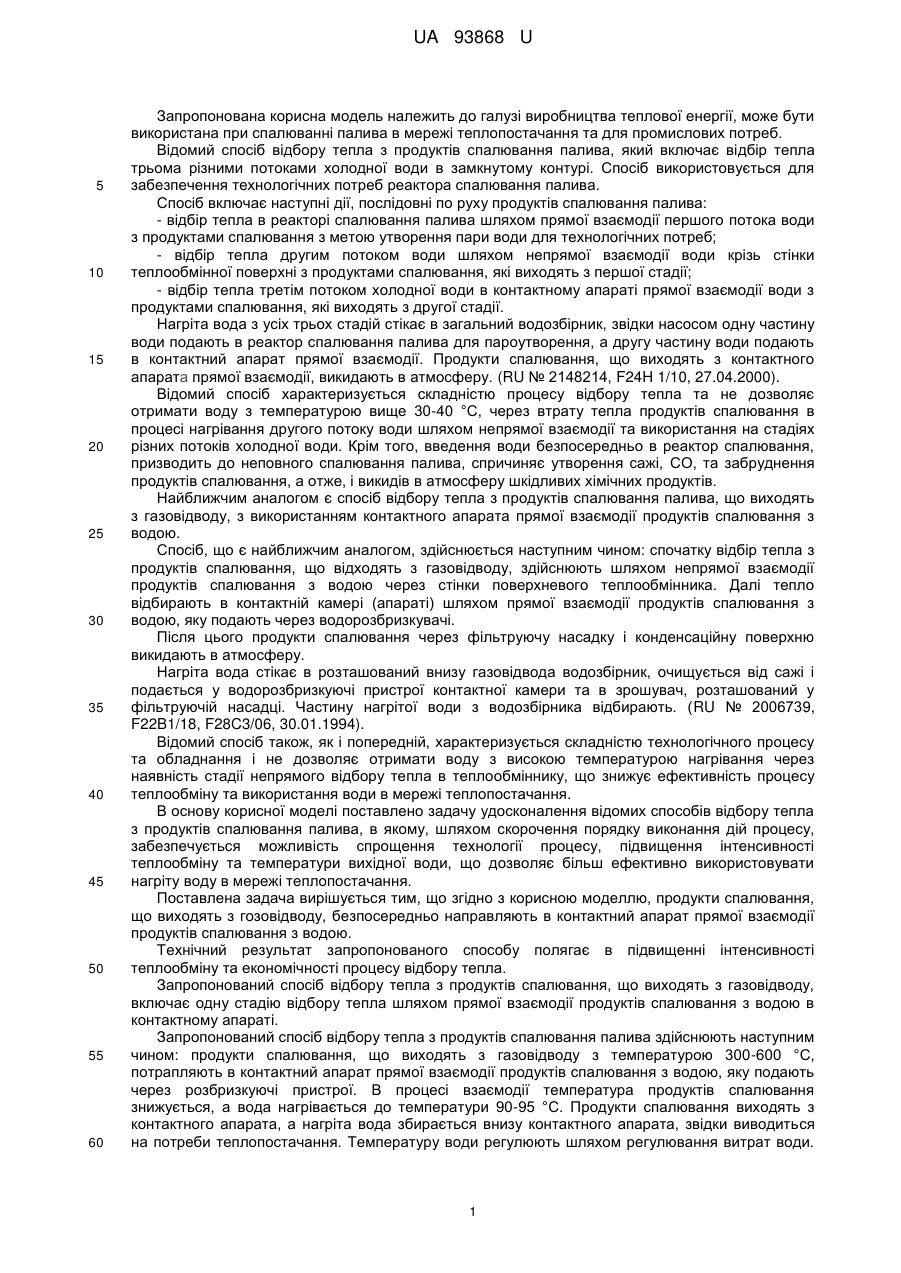

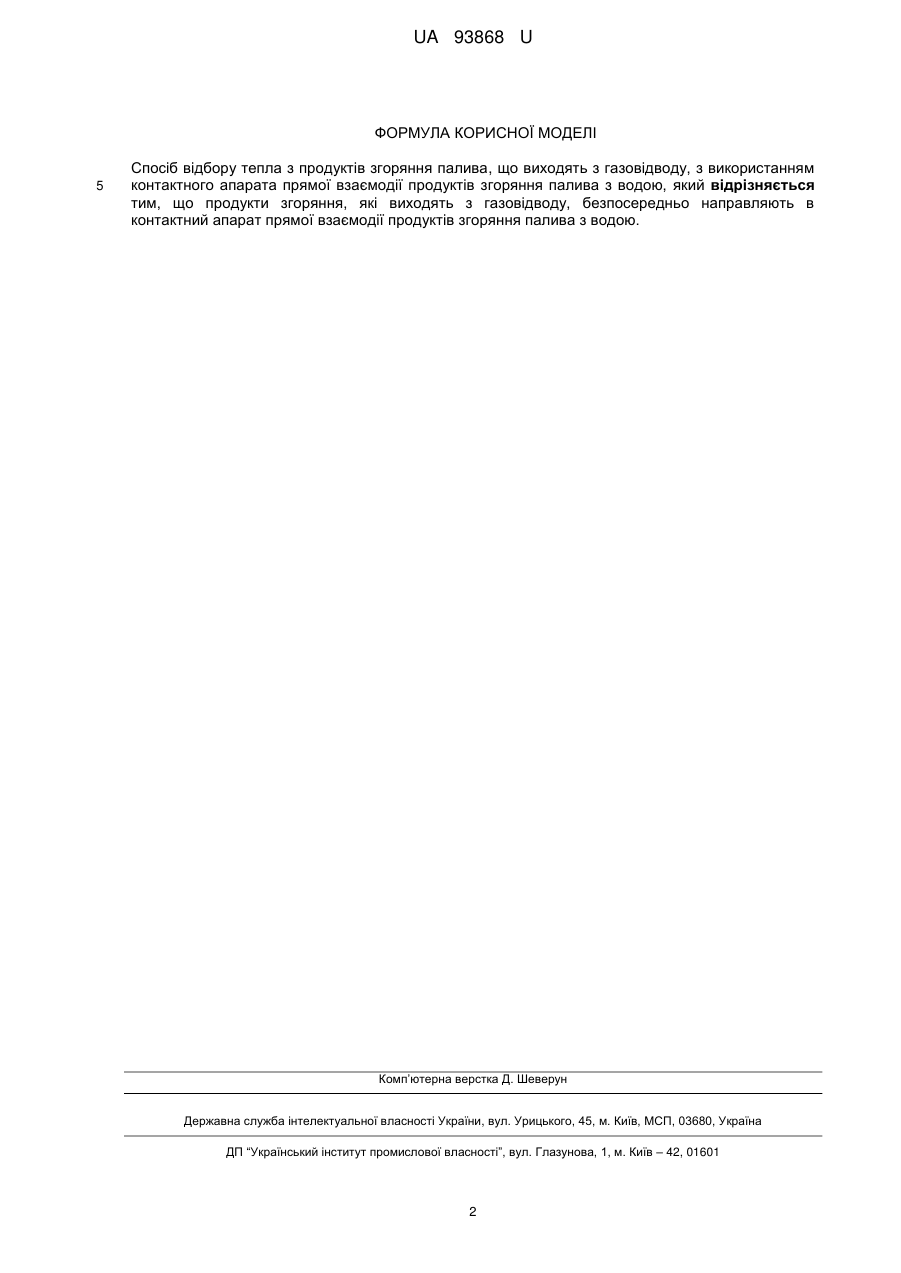

Реферат: UA 93868 U UA 93868 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі виробництва теплової енергії, може бути використана при спалюванні палива в мережі теплопостачання та для промислових потреб. Відомий спосіб відбору тепла з продуктів спалювання палива, який включає відбір тепла трьома різними потоками холодної води в замкнутому контурі. Спосіб використовується для забезпечення технологічних потреб реактора спалювання палива. Спосіб включає наступні дії, послідовні по руху продуктів спалювання палива: - відбір тепла в реакторі спалювання палива шляхом прямої взаємодії першого потока води з продуктами спалювання з метою утворення пари води для технологічних потреб; - відбір тепла другим потоком води шляхом непрямої взаємодії води крізь стінки теплообмінної поверхні з продуктами спалювання, які виходять з першої стадії; - відбір тепла третім потоком холодної води в контактному апараті прямої взаємодії води з продуктами спалювання, які виходять з другої стадії. Нагріта вода з усіх трьох стадій стікає в загальний водозбірник, звідки насосом одну частину води подають в реактор спалювання палива для пароутворення, а другу частину води подають в контактний апарат прямої взаємодії. Продукти спалювання, що виходять з контактного апарата прямої взаємодії, викидають в атмосферу. (RU № 2148214, F24H 1/10, 27.04.2000). Відомий спосіб характеризується складністю процесу відбору тепла та не дозволяє отримати воду з температурою вище 30-40 °C, через втрату тепла продуктів спалювання в процесі нагрівання другого потоку води шляхом непрямої взаємодії та використання на стадіях різних потоків холодної води. Крім того, введення води безпосередньо в реактор спалювання, призводить до неповного спалювання палива, спричиняє утворення сажі, СО, та забруднення продуктів спалювання, а отже, і викидів в атмосферу шкідливих хімічних продуктів. Найближчим аналогом є спосіб відбору тепла з продуктів спалювання палива, що виходять з газовідводу, з використанням контактного апарата прямої взаємодії продуктів спалювання з водою. Спосіб, що є найближчим аналогом, здійснюється наступним чином: спочатку відбір тепла з продуктів спалювання, що відходять з газовідводу, здійснюють шляхом непрямої взаємодії продуктів спалювання з водою через стінки поверхневого теплообмінника. Далі тепло відбирають в контактній камері (апараті) шляхом прямої взаємодії продуктів спалювання з водою, яку подають через водорозбризкувачі. Після цього продукти спалювання через фільтруючу насадку і конденсаційну поверхню викидають в атмосферу. Нагріта вода стікає в розташований внизу газовідвода водозбірник, очищується від сажі і подається у водорозбризкуючі пристрої контактної камери та в зрошувач, розташований у фільтруючій насадці. Частину нагрітої води з водозбірника відбирають. (RU № 2006739, F22B1/18, F28C3/06, 30.01.1994). Відомий спосіб також, як і попередній, характеризується складністю технологічного процесу та обладнання і не дозволяє отримати воду з високою температурою нагрівання через наявність стадії непрямого відбору тепла в теплообміннику, що знижує ефективність процесу теплообміну та використання води в мережі теплопостачання. В основу корисної моделі поставлено задачу удосконалення відомих способів відбору тепла з продуктів спалювання палива, в якому, шляхом скорочення порядку виконання дій процесу, забезпечується можливість спрощення технології процесу, підвищення інтенсивності теплообміну та температури вихідної води, що дозволяє більш ефективно використовувати нагріту воду в мережі теплопостачання. Поставлена задача вирішується тим, що згідно з корисною моделлю, продукти спалювання, що виходять з гозовідводу, безпосередньо направляють в контактний апарат прямої взаємодії продуктів спалювання з водою. Технічний результат запропонованого способу полягає в підвищенні інтенсивності теплообміну та економічності процесу відбору тепла. Запропонований спосіб відбору тепла з продуктів спалювання, що виходять з газовідводу, включає одну стадію відбору тепла шляхом прямої взаємодії продуктів спалювання з водою в контактному апараті. Запропонований спосіб відбору тепла з продуктів спалювання палива здійснюють наступним чином: продукти спалювання, що виходять з газовідводу з температурою 300-600 °C, потрапляють в контактний апарат прямої взаємодії продуктів спалювання з водою, яку подають через розбризкуючі пристрої. В процесі взаємодії температура продуктів спалювання знижується, а вода нагрівається до температури 90-95 °C. Продукти спалювання виходять з контактного апарата, а нагріта вода збирається внизу контактного апарата, звідки виводиться на потреби теплопостачання. Температуру води регулюють шляхом регулювання витрат води. 1 UA 93868 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб відбору тепла з продуктів згоряння палива, що виходять з газовідводу, з використанням контактного апарата прямої взаємодії продуктів згоряння палива з водою, який відрізняється тим, що продукти згоряння, які виходять з газовідводу, безпосередньо направляють в контактний апарат прямої взаємодії продуктів згоряння палива з водою. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
