Телевізійна антена кучіна

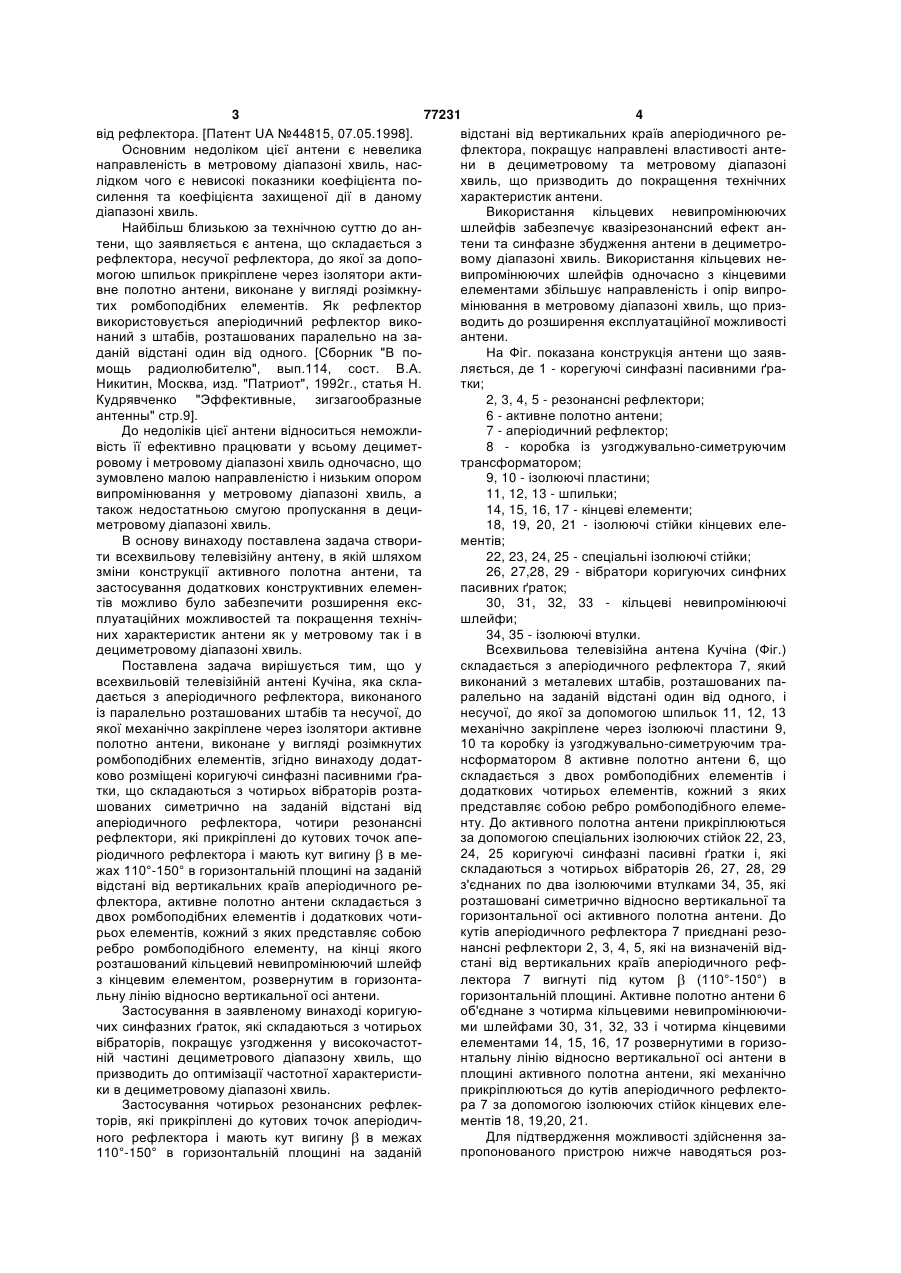

Телевізійна антена, яка складається з аперіодичного рефлектора, виконаного із несучої та паралельно розташованих штаб, до несучої механічно закріплене через ізолятори активне полотно антени, виконане у вигляді розімкнутих ромбоподібних елементів, яка відрізняється тим, що додатково містить коригуючі синфазні пасивні ґратки, 3 77231 4 від рефлектора. [Патент UA №44815, 07.05.1998]. відстані від вертикальних країв аперіодичного реОсновним недоліком цієї антени є невелика флектора, покращує направлені властивості антенаправленість в метровому діапазоні хвиль, насни в дециметровому та метровому діапазоні лідком чого є невисокі показники коефіцієнта похвиль, що призводить до покращення технічних силення та коефіцієнта захищеної дії в даному характеристик антени. діапазоні хвиль. Використання кільцевих невипромінюючих Найбільш близькою за технічною суттю до аншлейфів забезпечує квазірезонансний ефект антени, що заявляється є антена, що складається з тени та синфазне збудження антени в дециметрорефлектора, несучої рефлектора, до якої за доповому діапазоні хвиль. Використання кільцевих немогою шпильок прикріплене через ізолятори активипромінюючих шлейфів одночасно з кінцевими вне полотно антени, виконане у вигляді розімкнуелементами збільшує направленість і опір випротих ромбоподібних елементів. Як рефлектор мінювання в метровому діапазоні хвиль, що призвикористовується аперіодичний рефлектор виководить до розширення експлуатаційної можливості наний з штабів, розташованих паралельно на заантени. даній відстані один від одного. [Сборник "В поНа Фіг. показана конструкція антени що заявмощь радиолюбителю", вып.114, сост. В.А. ляється, де 1 - корегуючі синфазні пасивними ґраНикитин, Москва, изд. "Патриот", 1992г., статья Н. тки; Кудрявченко "Эффективные, зигзагообразные 2, 3, 4, 5 - резонансні рефлектори; антенны" стр.9]. 6 - активне полотно антени; До недоліків цієї антени відноситься неможли7 - аперіодичний рефлектор; вість її ефективно працювати у всьому децимет8 - коробка із узгоджувально-симетруючим ровому і метровому діапазоні хвиль одночасно, що трансформатором; зумовлено малою направленістю і низьким опором 9, 10 - ізолюючі пластини; випромінювання у метровому діапазоні хвиль, а 11, 12, 13 - шпильки; також недостатньою смугою пропускання в деци14, 15, 16, 17 - кінцеві елементи; метровому діапазоні хвиль. 18, 19, 20, 21 - ізолюючі стійки кінцевих елеВ основу винаходу поставлена задача створиментів; ти всехвильову телевізійну антену, в якій шляхом 22, 23, 24, 25 - спеціальні ізолюючі стійки; зміни конструкції активного полотна антени, та 26, 27,28, 29 - вібратори коригуючих синфних застосування додаткових конструктивних елеменпасивних ґраток; тів можливо було забезпечити розширення екс30, 31, 32, 33 - кільцеві невипромінюючі плуатаційних можливостей та покращення технічшлейфи; них характеристик антени як у метровому так і в 34, 35 - ізолюючі втулки. дециметровому діапазоні хвиль. Всехвильова телевізійна антена Кучіна (Фіг.) Поставлена задача вирішується тим, що у складається з аперіодичного рефлектора 7, який всехвильовій телевізійній антені Кучіна, яка склавиконаний з металевих штабів, розташованих падається з аперіодичного рефлектора, виконаного ралельно на заданій відстані один від одного, і із паралельно розташованих штабів та несучої, до несучої, до якої за допомогою шпильок 11, 12, 13 якої механічно закріплене через ізолятори активне механічно закріплене через ізолюючі пластини 9, полотно антени, виконане у вигляді розімкнутих 10 та коробку із узгоджувально-cиметруючим траромбоподібних елементів, згідно винаходу додатнсформатором 8 активне полотно антени 6, що ково розміщені коригуючі синфазні пасивними ґраскладається з двох ромбоподібних елементів і тки, що складаються з чотирьох вібраторів розтадодаткових чотирьох елементів, кожний з яких шованих симетрично на заданій відстані від представляє собою ребро ромбоподібного елемеаперіодичного рефлектора, чотири резонансні нту. До активного полотна антени прикріплюються рефлектори, які прикріплені до кутових точок апеза допомогою спеціальних ізолюючих стійок 22, 23, 24, 25 коригуючі синфазні пасивні ґратки і, які ріодичного рефлектора і мають кут вигину в мескладаються з чотирьох вібраторів 26, 27, 28, 29 жах 110°-150° в горизонтальній площині на заданій з'єднаних по два ізолюючими втулками 34, 35, які відстані від вертикальних країв аперіодичного рерозташовані симетрично відносно вертикальної та флектора, активне полотно антени складається з горизонтальної осі активного полотна антени. До двох ромбоподібних елементів і додаткових чотикутів аперіодичного рефлектора 7 приєднані резорьох елементів, кожний з яких представляє собою нансні рефлектори 2, 3, 4, 5, які на визначеній відребро ромбоподібного елементу, на кінці якого стані від вертикальних країв аперіодичного рефрозташований кільцевий невипромінюючий шлейф з кінцевим елементом, розвернутим в горизонталектора 7 вигнуті під кутом (110°-150°) в льну лінію відносно вертикальної осі антени. горизонтальній площині. Активне полотно антени 6 Застосування в заявленому винаході коригуюоб'єднане з чотирма кільцевими невипромінюючичих синфазних ґраток, які складаються з чотирьох ми шлейфами 30, 31, 32, 33 і чотирма кінцевими вібраторів, покращує узгодження у високочастотелементами 14, 15, 16, 17 розвернутими в горизоній частині дециметрового діапазону хвиль, що нтальну лінію відносно вертикальної осі антени в призводить до оптимізації частотної характеристиплощині активного полотна антени, які механічно ки в дециметровому діапазоні хвиль. прикріплюються до кутів аперіодичного рефлектоЗастосування чотирьох резонансних рефлекра 7 за допомогою ізолюючих стійок кінцевих елеторів, які прикріплені до кутових точок аперіодичментів 18, 19,20, 21. Для підтвердження можливості здійснення заного рефлектора і мають кут вигину в межах пропонованого пристрою нижче наводяться роз110°-150° в горизонтальній площині на заданій 5 77231 6 раховані автором параметри можливого варіанту шляхом оберту її навколо своєї вертикальної вісі. виконання антени. В дециметровому діапазоні хвиль направлені влаАперіодичний рефлектор виконують з металестивості антени формуються активним полотном вих штабів, відстань між якими дорівнює 40мм, а антени, а також резонансними та аперіодичним габаритні розміри аперіодичного рефлектора дорірефлекторами. Кільцеві невипромінюючі шлейфи внюють 800 X 500мм. Активне полотно антени забезпечують більш повну компенсацію в ширшій виконують з дроту діаметром 3мм у вигляді двох смузі частот поля, що випромінюють противофазні ромбоподібних елементів і додаткових чотирьох ділянки дроту, а також спільно з кінцевими елемеелементів, кожний з яких представляє собою ребнтами забезпечують квазірезонансний характер розподілу амплітуд стоячих хвиль в активному ро ромбоподібного елементу, кут між ребрами полотні антени, що обумовлено зміною електричдорівнює 105°, а довжина ребра дорівнює 230мм. ної довжини кінцевих елементів, внаслідок утвоАктивне полотно антени механічно закріплюють на рення остаточної індуктивності в кільцевих невивідстані 120мм від аперіодичного рефлектора за промінюючих шлейфах на частотах відмінних від допомогою шпильок до ізолюючих пластин та корезонансної. Електромагнітне первинне поле теробки із узгоджувально-симетруючим трансфорлевізійного сигналу наводить у вібраторах коригуматором (300/75ом). Ребро ромбоподібного елеючих синфазних пасивних ґраток струми, які утвоменту, на кінці якого розташований кільцевий, рюють вторинне електромагнітне поле, яке разом невипромінюючий шлейф з кінцевим елементом, з первинним електромагнітним полем коригує фавиконується одночасно з кільцевим невипромінюзовий фронт хвилі таким чином, що після відбиття ючим шлейфом та кінцевим елементом. Для цього від аперіодичного рефлектора результуюча хвиля дріт довжиною 710мм згинається навпіл на відстаіндуцирує в активному полотні антени струми блині 350мм. На відстані 120мм від вершини кута відзькі по фазі до струмів наведених первинною елестань між сторонами кута встановлюється 30мм, ктромагнітною хвилею, поліпшуючи разом з тим після чого дріт біфілярно скручується діаметром узгодження в заданій смузі частот та оптимізуючи 30мм, утворюючі кільцевий невипромінюючий амплітудно-частотну характеристику в дециметрошлейф. Ребра ромбоподібного елементу, на кінвому діапазоні хвиль. В метровому діапазоні хвиль цях яких розташовані кільцеві невипромінюючі направлені властивості антени формуються додашлейфи, розміщують попарно під кутом , як в тковими елементами, кожний з яких представляє ромбоподібних елементах, а кінцеві елементи дособою ребро ромбоподібного елементу, на кінці вжиною 240мм розташовують горизонтально на якого розташований кільцевий невипромінюючий відстані 120мм від аперіодичного рефлектора за шлейф з кінцевим елементом, а також резонансдопомогою ізолюючих стійок кінцевих елементів. ними та аперіодичним рефлекторами. Два ромбоКоригуючі синфазні пасивні ґратки виконують з подібні елементи активного полотна антени в цьочотирьох відрізків алюмінієвого дроту діаметром му діапазоні хвиль працюють як з'єднувальні лінії. 3мм і довжиною 150мм кожний, їх розносять симеЕлектрорушійна сила наведена в антені електрично в горизонтальній та вертикальній площитромагнітним полем сигналу знімається узгоджунах відповідно на 40мм та 140мм і закріплюють за вально-симетруючим трансформатором, вихід допомогою спеціальних ізолюючих стійок на відсякого є виходом антени, до якого підключається тані 8мм від активного полотна антени. Резонансні кабель зниження, а другий кінець якого з'єднуєтьрефлектори виконують із штабів шириною 15мм і ся з входом телевізійного приймача. довжиною 450мм, електрично з'єднують з аперіоЗаявлений винахід втілений в дослідний зрадичним рефлектором в його кутових точках та на зок та пройшов випробування, яке підтвердило відстані 120мм вигинають в горизонтальній плойого працездатність і одержання очікуваного техщині під кутом =120°. нічного результату. Всехвильова телевізійна антена Кучіна працює наступним чином. Антену встановлюють по найкращому прийманню телевізійної передачі 7 Комп’ютерна верстка О. Гапоненко 77231 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
