Антена телевізійна всехвильова

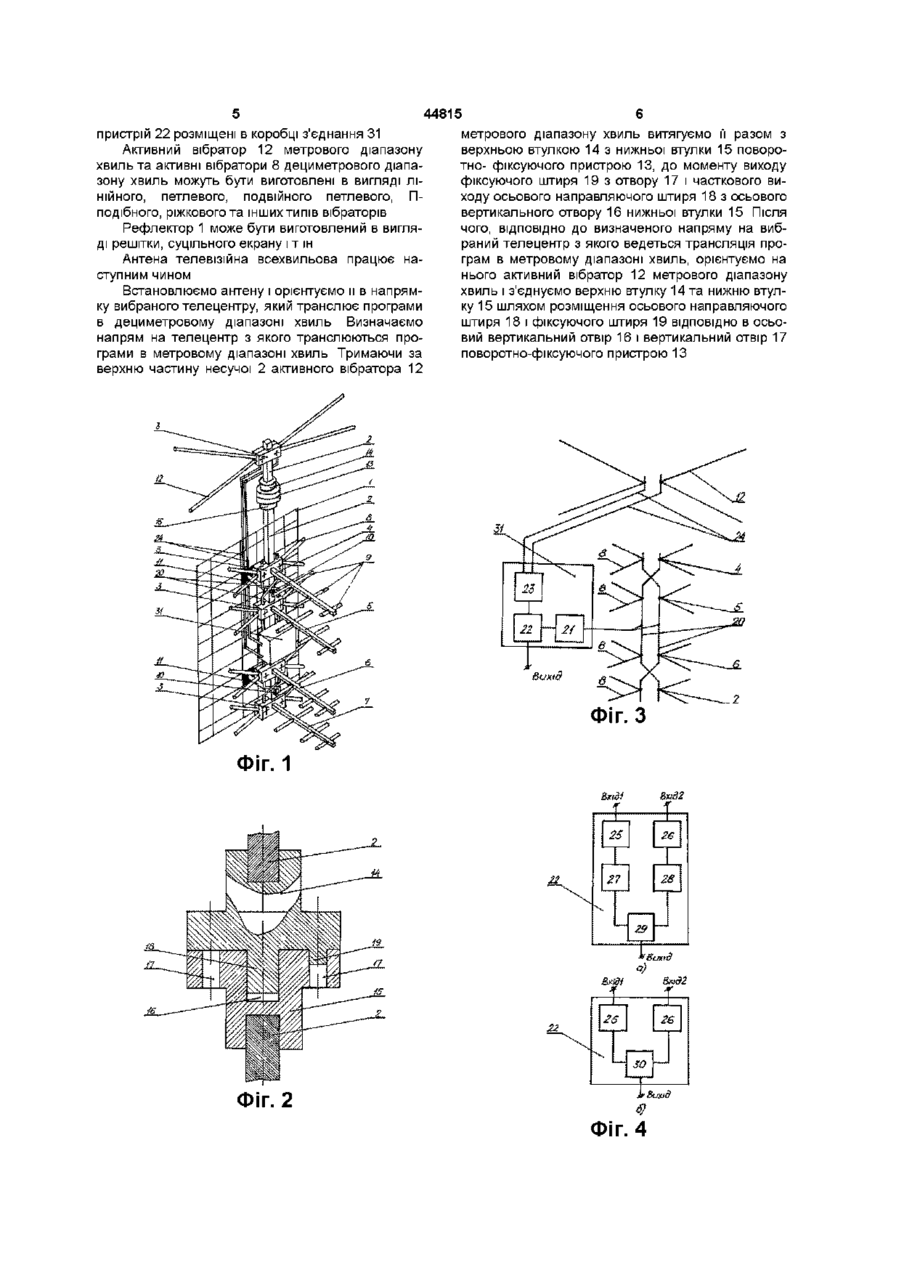

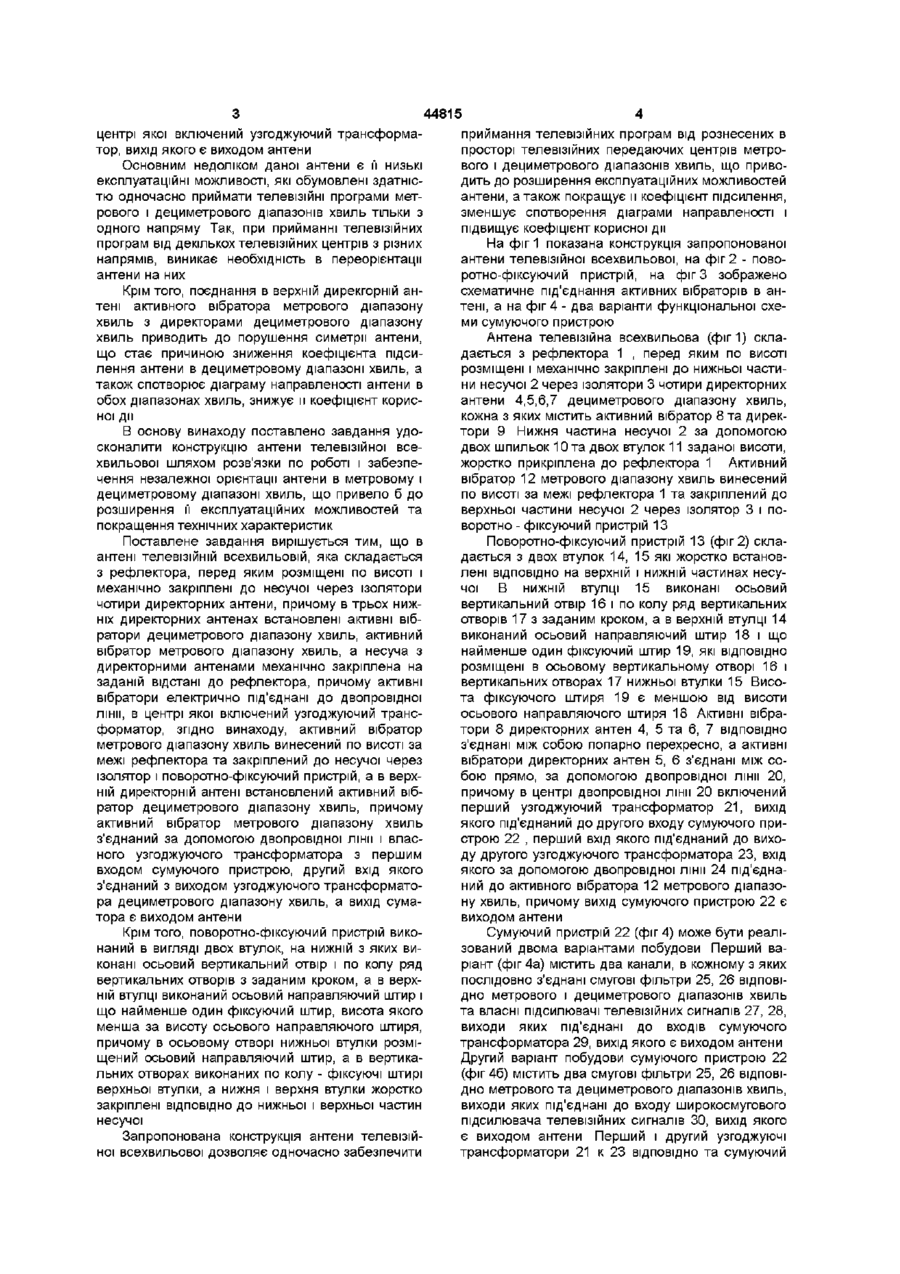

1 Антена телевізійна всехвильова, яка складається з рефлектора, перед яким, розміщені по висоті і механічно закріплені до несучої через ізолятори чотири директорних антени, причому в трьох нижніх директорних антенах встановлені активні вібратори дециметрового діапазону хвиль, |активний вібратор метрового діапазону хвиль, а несуча з директорними антенами механічно закріплена на заданій відстані до рефлектора, активні вібратори електрично під'єднані до двопровідної лінії, в центрі якої включений узгоджувальний трансформатор, яка відрізняється тим, що активний вібратор метрового діапазону хвиль винесений по висоті за межі рефлектора та закріплений до несучої через ізолятор і поворотно-фіксуючий пристрій, а в верхній директорніи антені встановлено активний вібратор дециметрового діапазону хвиль, причому активний вібратор метрового діапазону хвиль з'єднаний за допомогою двопровідної лінії і власного узгоджувального трансформатора з першим входом підсумувального пристрою, другий вхід якого з'єднаний з виходом узгоджувального трансформатора дециметрового діапазону хвиль, а вихід підсумувального пристрою є виходом антени 2 Антена телевізійна всехвильова за п 1, яка відрізняється тим, що поворотно-фіксуючий пристрій виконаний у вигляді двох втулок, на нижній з яких виконані осьовий вертикальний отвір і по колу ряд вертикальних отворів з заданим кроком, а в верхній втулці виконано осьовий напрямний штир і щонайменше один фіксувальний штир, висота якого менша за висоту напрямного штиря, причому в осьовому отворі нижньої втулки розміщений осьовий напрямний штир, а в вертикальних отворах, виконаних по колу, - фіксувальний штир верхньої втулки, а нижня і верхня втулки жорстко закріплені ВІДПОВІДНО до нижньої і верхньої частин несучої о ю Винахід стосується антенної техніки і може бути використаний в якості багатопрограмної телевізійної антени Відома всехвильова телевізійна антена (1), що складається з рефлектора і несучої, на якій по одній осі закріплена директорна антена дециметрового діапазону хвиль, активного вібратора метрового діапазону хвиль, які електрично через власні узгоджуючі трансформатори під'єднані до сумуючого пристрою, вихід якого під'єднаний до кабеля зниження, вихід якого під'єднаний до розгалужувача сигналів на окремі виходи метрового і дециметрового діапазонів хвиль, які є виходами антени Основним недоліком вищезгаданої антени є її низькі експлуатаційні можливості, які не дозволяють одночасно приймати телевізійні програми від рознесених в просторі телевізійних передаючих центрів Крім того, вище описане електричне з'єднання активних вібраторів метрового і дециметрового діапазонів хвиль через сумуючий пристрій, кабель зниження і розгалужуючий пристрій приводять до суттєвого погіршення коефіцієнта корисної дії антени Найбільш близькою по технічній суті до антени що заявляється є антена телевізійна всехвильова (2), яка складається з рефлектора, виконаного в вигляді решітки, перед яким розміщені по висоті і механічно закріплені до несучої через ізолятори чотири директорних антени, причому в верхній директорніи антені встановлений активний вібратор метрового діапазону хвиль, а в трьох нижніх директорних антенах встановлені вібратори дециметрового діапазону хвиль, несуча з директорними антенами механічно закріплена на заданій відстані до рефлектора, а активні вібратори електрично під'єднані до двопровідної лінії, в 00 44815 центрі якої включений узгоджуючий трансформаприймання телевізійних програм від рознесених в тор, вихід якого є виходом антени просторі телевізійних передаючих центрів метроОсновним недоліком даної антени є її низькі вого і дециметрового діапазонів хвиль, що привоексплуатаційні можливості, які обумовлені здатнісдить до розширення експлуатаційних можливостей тю одночасно приймати телевізійні програми метантени, а також покращує и коефіцієнт підсилення, рового і дециметрового діапазонів хвиль тільки з зменшує спотворення діаграми направленості і одного напряму Так, при прийманні телевізійних підвищує коефіцієнт корисної дії програм від декількох телевізійних центрів з різних На фіг 1 показана конструкція запропонованої напрямів, виникає необхідність в переорієнтації антени телевізійної всехвильової, на фіг 2 - повоантени на них ротно-фіксуючий пристрій, на фіг 3 зображено схематичне під'єднання активних вібраторів в анКрім того, поєднання в верхній дирекгорній антені, а на фіг 4 - два варіанти функціональноїсхетені активного вібратора метрового діапазону ми сумуючого пристрою хвиль з директорами дециметрового діапазону хвиль приводить до порушення симетрії антени, Антена телевізійна всехвильова (фиг 1) склащо стає причиною зниження коефіцієнта підсидається з рефлектора 1 , перед яким по висоті лення антени в дециметровому діапазоні хвиль, а розміщені і механічно закріплені до нижньої частитакож спотворює діаграму направленості антени в ни несучої 2 через ізолятори 3 чотири директорних обох діапазонах хвиль, знижує и коефіцієнт корисантени 4,5,6,7 дециметрового діапазону хвиль, ної дії кожна з яких містить активний вібратор 8 та директори 9 Нижня частина несучої 2 за допомогою В основу винаходу поставлено завдання удодвох шпильок Юта двох втулок 11 заданої висоти, сконалити конструкцію антени телевізійної всежорстко прикріплена до рефлектора 1 Активний хвильової шляхом розв'язки по роботі і забезпевібратор 12 метрового діапазону хвиль винесений чення незалежної орієнтації антени в метровому і по висоті за межі рефлектора 1 та закріплений до дециметровому діапазоні хвиль, що привело б до верхньої частини несучої 2 через ізолятор 3 і порозширення її експлуатаційних можливостей та воротно - фіксуючий пристрій 13 покращення технічних характеристик Поставлене завдання вирішується тим, що в Поворотно-фіксуючий пристрій 13 (фіг 2) склаантені телевізійній всехвильовій, яка складається дається з двох втулок 14, 15 які жорстко встановз рефлектора, перед яким розміщені по висоті і лені ВІДПОВІДНО на верхній і нижній частинах несумеханічно закріплені до несучої через ізолятори чої В нижній втулці 15 виконані осьовий чотири директорних антени, причому в трьох нижвертикальний отвір 16 і по колу ряд вертикальних ніх директорних антенах встановлені активні віботворів 17 з заданим кроком, а в верхній втулці 14 ратори дециметрового діапазону хвиль, активний виконаний осьовий направляючий штир 18 і що вібратор метрового діапазону хвиль, а несуча з найменше один фіксуючий штир 19, які ВІДПОВІДНО директорними антенами механічно закріплена на розміщені в осьовому вертикальному отворі 16 і заданій відстані до рефлектора, причому активні вертикальних отворах 17 нижньої втулки 15 Висовібратори електрично під'єднані до двопровідної та фіксуючого штиря 19 є меншою від висоти лінії, в центрі якої включений узгоджуючий трансосьового направляючого штиря 18 Активні вібраформатор, згідно винаходу, активний вібратор тори 8 директорних антен 4, 5 та 6, 7 ВІДПОВІДНО метрового діапазону хвиль винесений по висоті за з'єднані між собою попарно перехресно, а активні межі рефлектора та закріплений до несучої через вібратори директорних антен 5, 6 з'єднані між соізолятор і поворотно-фіксуючий пристрій, а в верхбою прямо, за допомогою двопровідної лінії 20, ній директорній антені встановлений активний вібпричому в центрі двопровідної лінії 20 включений ратор дециметрового діапазону хвиль, причому перший узгоджуючий трансформатор 21, вихід активний вібратор метрового діапазону хвиль якого під'єднаний до другого входу сумуючого приз'єднаний за допомогою двопровідної лінії і власстрою 22 , перший вхід якого під'єднаний до вихоного узгоджуючого трансформатора з першим ду другого узгоджуючого трансформатора 23, вхід входом сумуючого пристрою, другий вхід якого якого за допомогою двопровідної лінії 24 під'єдназ'єднаний з виходом узгоджуючого трансформатоний до активного вібратора 12 метрового діапазора дециметрового діапазону хвиль, а вихід суману хвиль, причому вихід сумуючого пристрою 22 є тора є виходом антени виходом антени Крім того, поворотно-фіксуючий пристрій виконаний в вигляді двох втулок, на нижній з яких виконані осьовий вертикальний отвір і по колу ряд вертикальних отворів з заданим кроком, а в верхній втулці виконаний осьовий направляючий штир і що найменше один фіксуючий штир, висота якого менша за висоту осьового направляючого штиря, причому в осьовому отворі нижньої втулки розміщений осьовий направляючий штир, а в вертикальних отворах виконаних по колу - фіксуючі штирі верхньої втулки, а нижня і верхня втулки жорстко закріплені ВІДПОВІДНО до нижньої і верхньої частин несучої Запропонована конструкція антени телевізійної всехвильової дозволяє одночасно забезпечити Сумуючий пристрій 22 (фіг 4) може бути реалізований двома варіантами побудови Перший варіант (фіг 4а) містить два канали, в кожному з яких послідовно з'єднані смугові фільтри 25, 26 ВІДПОВІДНО метрового і дециметрового діапазонів хвиль та власні підсилювачі телевізійних сигналів 27, 28, виходи яких під'єднані до входів сумуючого трансформатора 29, вихід якого є виходом антени Другий варіант побудови сумуючого пристрою 22 (фіг 46) містить два смугові фільтри 25, 26 ВІДПОВІДНО метрового та дециметрового діапазонів хвиль, виходи яких під'єднані до входу широкосмугового підсилювача телевізійних сигналів ЗО, вихід якого є виходом антени Перший і другий узгоджуючі трансформатори 21 к 23 ВІДПОВІДНО та сумуючий 44815 пристрій 22 розміщені в коробці з'єднання 31 Активний вібратор 12 метрового діапазону хвиль та активні вібратори 8 дециметрового діапазону хвиль можуть бути виготовлені в вигляді ЛІНІЙНОГО, петлевого, подвійного петлевого, Пподібного, ріжкового та інших типів вібраторів Рефлектор 1 може бути виготовлений в вигляді решітки, суцільного екрану і т ш Антена телевізійна всехвильова працює наступним чином Встановлюємо антену і орієнтуємо и в напрямку вибраного телецентру, який транслює програми в дециметровому діапазоні хвиль Визначаємо напрям на телецентр з якого транслюються програми в метровому діапазоні хвиль Тримаючи за верхню частину несучої 2 активного вібратора 12 метрового діапазону хвиль витягуємо її разом з верхньою втулкою 14 з нижньої втулки 15 поворотно- фіксуючого пристрою 13, до моменту виходу фіксуючого штиря 19 з отвору 17 і часткового виходу осьового направляючого штиря 18 з осьового вертикального отвору 16 нижньої втулки 15 Після чого, ВІДПОВІДНО до визначеного напряму на вибраний телецентр з якого ведеться трансляція програм в метровому діапазоні хвиль, орієнтуємо на нього активний вібратор 12 метрового діапазону хвиль і з'єднуємо верхню втулку 14 та нижню втулку 15 шляхом розміщення осьового направляючого штиря 18 і фіксуючого штиря 19 ВІДПОВІДНО В ОСЬОВИЙ вертикальний отвір 16 і вертикальний отвір 17 поворотно-фіксуючого пристрою 13 Фіг. З Фіг. 1 Фіг. 2 _2 44815 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
