H02H 7/08 — схеми захисту електричних двигунів

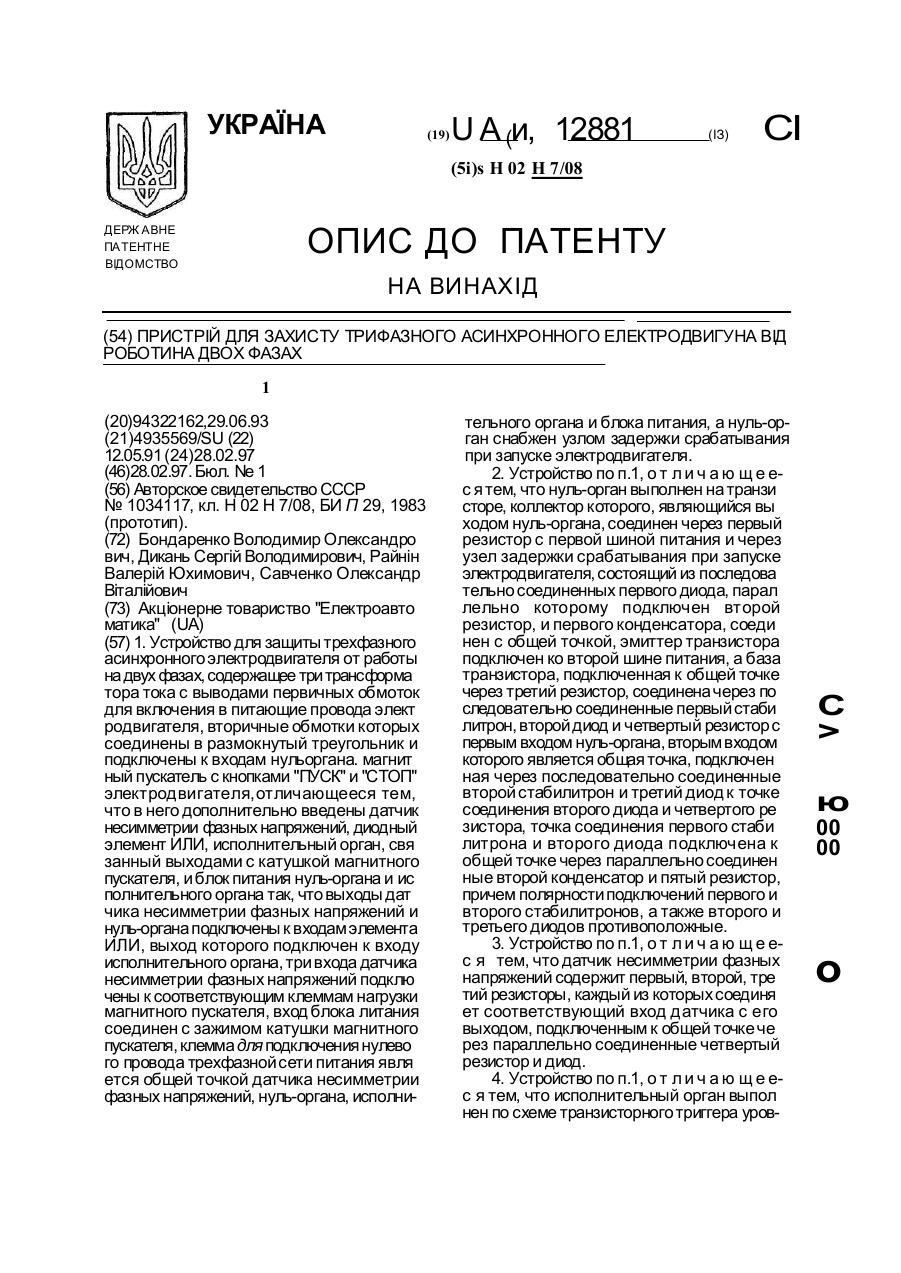

Номер патенту: 12881

Опубліковано: 28.02.1997

Автори: Райнін Валерій Юхимович, Бондаренко Володимир Олександрович, Савченко Олександр Віталійович, Дикань Сергій Володимирович

МПК: H02H 7/08

Мітки: фазах, роботи, пристрій, асинхронного, захисту, електродвигуна, трифазного, двох

Формула / Реферат:

(57) 1. Устройство для защиты трехфазного асинхронного электродвигателя от работы на двух фазах, содержащее три трансформатора тока с выводами первичных обмоток для включения в питающие провода электродвигателя, вторичные обмотки которых соединены в разомкнутый треугольник и подключены к входам нуль-органа. магнитный пускатель с кнопками "ПУСК" и "СТОП" электродвигателя, отличающееся тем, что в него дополнительно введены...

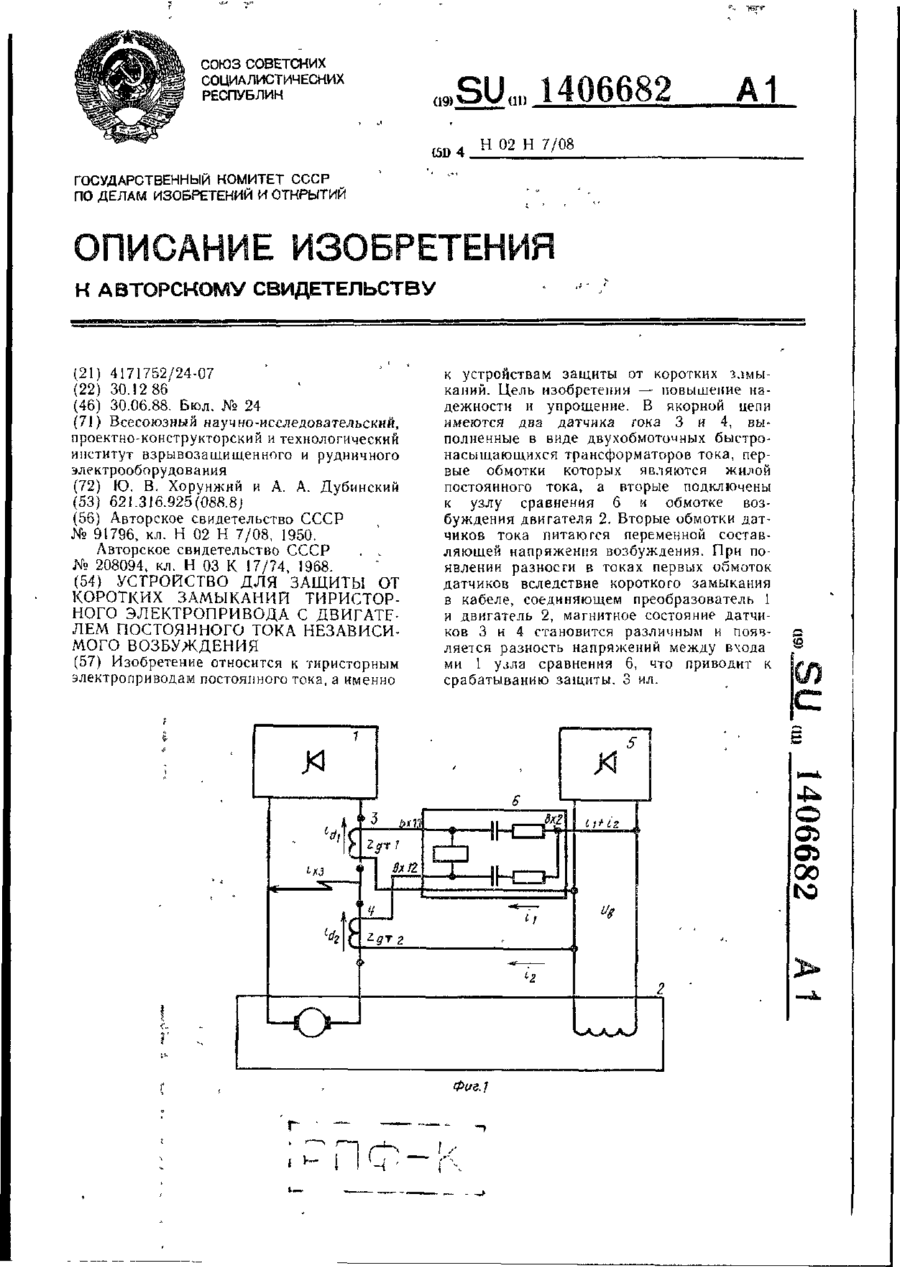

Номер патенту: 11858

Опубліковано: 25.12.1996

Автори: Дубинський Андрій Олександрович, Хорунжий Юрій Валентинович

МПК: H02H 7/08

Мітки: двигуном, тиристорного, струму, захисту, збудження, прилад, постійного, короткого, замикання, незалежного, електропривода

Формула / Реферат:

Устройство для защиты от коротких замыка­ний тиристорного электропривода с двигателем по­стоянного тока независимого возбуждения, содержащее два датчика тока, при этом первичная обмотка первого датчика тока содержит клеммы для включения в якорную цепь упомянутого дви­гателя, первые выводы вторичных обмоток датчи­ков тока подсоединены к соответствующим входам узла сравнения, отличающееся тем, что, с целью повышения надежности и упрощения,...

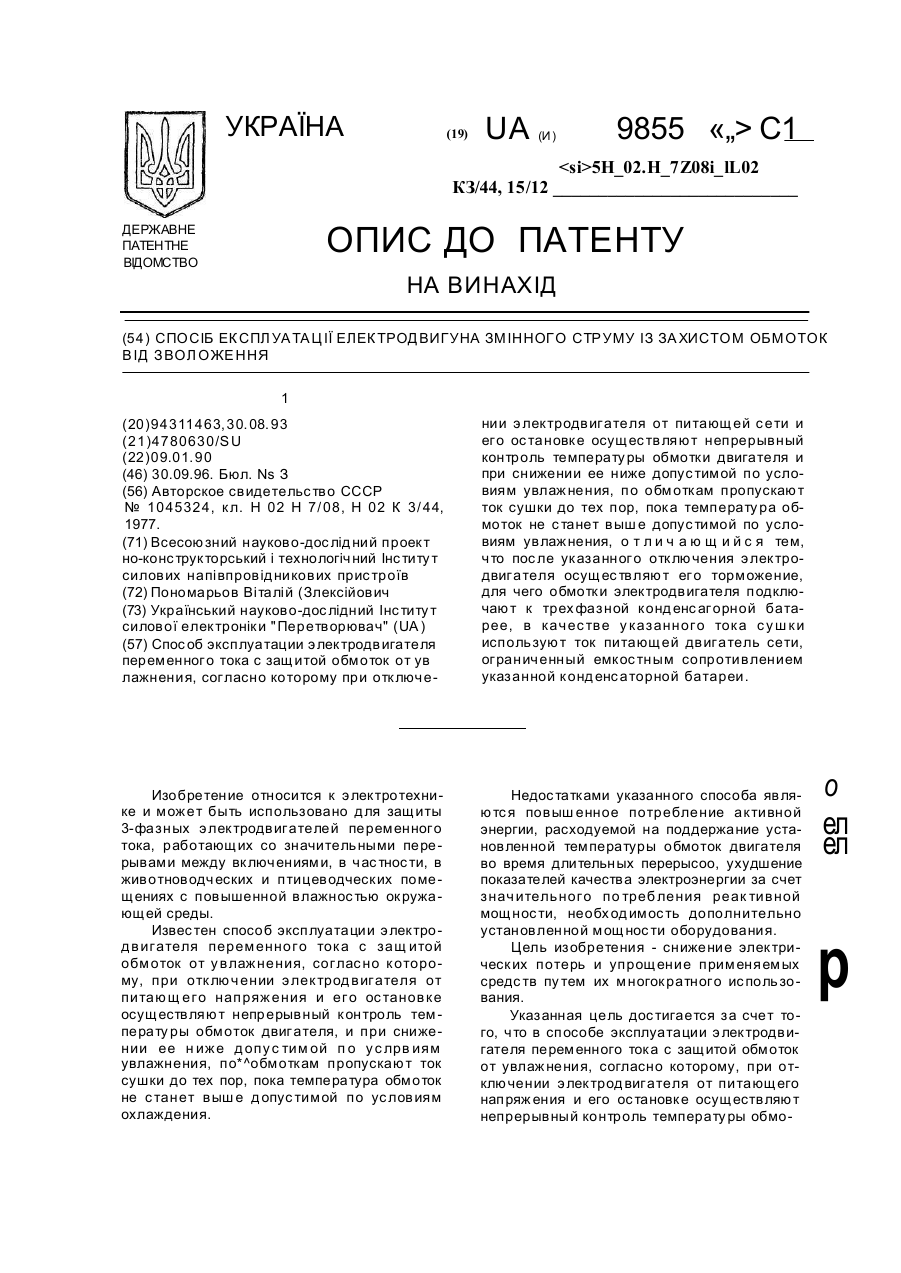

Номер патенту: 9855

Опубліковано: 30.09.1996

Автор: Пономарьов Віталій Олексійович

МПК: H02K 3/00, H02H 7/08, H02K 15/12 ...

Мітки: експлуатації, змінного, захистом, струму, електродвигуна, обмоток, спосіб, зволоження

Формула / Реферат:

Способ эксплуатации электродвигателя переменного тока с защитой обмоток от увлажнения, согласно которому при отключении электродвигателя от питающей сети и его остановке осуществляют непрерывный контроль температуры обмотки двигателя и при снижении ее ниже допустимой по условиям увлажнения, по обмоткам пропускают ток сушки до тех пор, пока температура обмоток не станет выше допустимой по условиям увлажнения, отличающийся тем, что после...

Номер патенту: 8772

Опубліковано: 30.09.1996

Автори: Дмитренко Леонід Петрович, Лутаєв Костянтин Гнатович

МПК: H03K 17/56, H02H 7/08

Мітки: температури, реле

Формула / Реферат:

Реле температуры, содержащее контакты электромагнитного реле, включенные последова­тельно с электроустановкой между клеммами пи­тающей сети, диодный мост, первый и второй выводы которого соединены с первой клеммой пи­тающей сети и через первый конденсатор - с второй клеммой питающей сети соответственно, второй конденсатор, включенный между третьим и чет­вертым выводами диодного моста, терморезистор, включенный последовательно с первым...

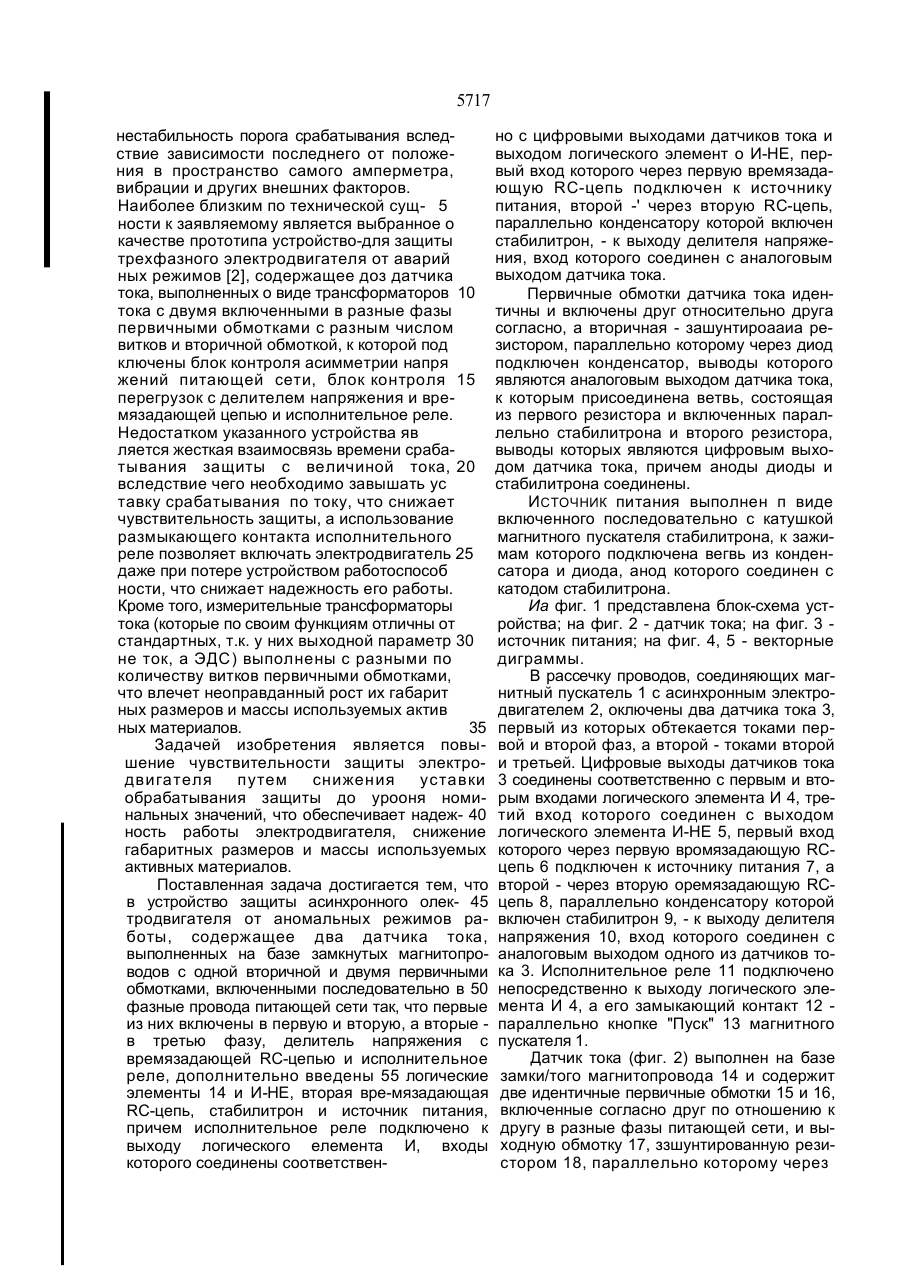

Номер патенту: 5717

Опубліковано: 28.12.1994

Автори: Бутєв Вячеслав Степанович, Денисенко Любов Лук'янівна, Слєпцова Ніна Іванівна, Макаренко Микола Іванович

МПК: H02H 7/08

Мітки: режимів, роботи, захисту, пристрій, електродвигуна, асинхронного, аномальних

Формула / Реферат:

(57) 1. Устройство защиты асинхронного электродвигателя or аномальных режимов работы, содержащее два датчика тока, выполненные на базе замкнутых магнитопроводов с одной вторичной и двумя первичными обмотками, включенными последовательно в фазные провода питающей сети так, что первые из них включены о первую и вторую, а вторые - в третью фазу, делитель напряжения с времязадающей RC-цепью и исполнительное реле, отличающееся тем, что в него...

Номер патенту: 5313

Опубліковано: 28.12.1994

Автор: Герасименко Гаврила Савелійович

МПК: H02H 7/08

Мітки: перевантаження, пристрій, захисту, електродвигуна, двох, роботи, фазах

Формула / Реферат:

Устройство для защиты электродвигателя от перегрузки и работы на двух фазах, содержащее датчик тока с выводами первичных обмоток для включения последовательно с силовыми контак­тами магнитного пускателя в каждый фазовый провод, питающий электродвигатель, выпрями­тельный мост, входом соединенный с вторичными обмотками датчиков тока, резисторный делитель, подключенный к выходу выпрямителя, минусовый вывод которого через дополнительный резистор...

Номер патенту: 5109

Опубліковано: 28.12.1994

Автори: Гребень Андрій Маркович, Шварц Давид Леонідович, Малеваний Володимир Олексійович, Єрухимович Віктор Михайлович, Гендельман Гедаль Аронович, Шеховцов Віктор Павлович, Шевелєв Віктор Олексійович

МПК: H02H 5/00, H02H 7/08, H02H 3/16 ...

Мітки: захисту, пристрій, електродвигуна, режимів, заглибного, анормальних

Формула / Реферат:

Устройство дая защиты погружного электродви­гателя, от нормальных режимов, содержащее датчик температуры, установленный вблизи обмотки адектродвигатеяя, подключенный последовательно с дио­дом между нулевой точкой обмотки электродвигателя и его заземленным корпусом, фильтр нижних частот, измеритель сопротивления, переключатель полярно­сти, включающий источник напряжения с выводом средней точки, присоединенной к входу измерителя сопротивления,...

Номер патенту: 5106

Опубліковано: 28.12.1994

Автори: Гендельман Гедаль Аронович, Бучний Анатолій Олексійович, Шевелєв Віктор Олексійович, Гребень Андрій Маркович, Шварц Давид Леонідович, Тальянський Борис Семенович

МПК: H02H 7/08

Мітки: захисту, перевантаження, пристрій, електродвигуна

Формула / Реферат:

Устройство для защиты электродвигателя от перегрузки, содержащее трансформаторы тока, первичные обмотки которых включаются в фазы сети защищаемого электродвигателя, а вторичные через выпрямитель подключены к входу суммато­ра, формирователь напряжения, выход которого соединен с первым входом интегратора, выход ин­тегратора подключен к первому входу схемы срав­нения, регулируемый задатчик напряжения, измеритель напряжения и исполнительный...

Номер патенту: 5510

Опубліковано: 28.12.1994

Автори: Конарєв Олексій Павлович, Шофул Анатолій Кирилович, Ліцов Володимир Іванович, Кузьмін Віктор Володимирович

МПК: H02K 11/00, H02H 7/08

Мітки: машини, пристрій, контролю, виткових, ротора, електричної, замикань, обмотці

Формула / Реферат:

Устройство контроля витковых замыканий в обмотке ротора электрической машины, содержа­щее установленный в воздушном зазоре датчик электромагнитной индукции, блок индикации, блок аналоговых ключей и последовательно соеди­ненные блок пиковых детекторов, блок суммато­ров, дифференциальный усилитель и компаратор, отличающееся тем, что в него дополнительно вве­дены блок восстановления низкочастотной состав­ляющей сигнала, полосовой фильтр с...

Номер патенту: 131

Опубліковано: 30.04.1993

Автори: Коваленко Андрій Миколайович, Стройніков Володимир Германович, Портной Наум Якович, Черноусов Анатолій Мойсейович, Мельнік Іван Сергійович, Кравченко Валентин Федорович, Зюзін Іван Кузьмич

МПК: H02H 5/00, H02H 7/08

Мітки: температурного, захисту, електродвигуна, пристрій

Формула / Реферат:

Формула изобретенияУстройство для температурной защиты электродвигателя содержащее термодатчик, выполненный в виде позисторов, предназначенных для установки в лобовых частях обмоток электродвигателя, парал­лельно выводам термодатчика подключены последовательно соединенные диод и конденсатор, два трансформатора тока, предназначенные для включения в соответствующие фазы питания электродвигателя, импульсный генератор, соединенный с первым...

Номер патенту: 68

Опубліковано: 30.04.1993

Автори: Зінченко Олександр Іванович, Савченко Володимир Максимович

МПК: H02P 1/16, H02H 7/08

Мітки: двигунів, захисту, ходу, спосіб, асинхронного, синхронних

Формула / Реферат:

Формула изобретения1. Способ защиты синхронных двигателей от асинхронного хода, включающий контроль тока возбуждения, формирование сигналов на формировку возбуждения и последующее кратковременное снятие возбуждения при наличии переменной составляющей тока возбуждения, формирование в режиме ресинхронизации сигналов на подачу и формировку возбуждения при заданной частоте тока возбуждения и отключение синхронного двигателя при неуспешной...
