H02H 7/08 — схеми захисту електричних двигунів

Номер патенту: 42964

Опубліковано: 27.07.2009

Автори: Лебедєв Лев Миколайович, Дубовик Володимир Григорович

МПК: H02H 7/08

Мітки: електродвигуна, спосіб, захисту

Формула / Реферат:

Спосіб захисту електродвигуна, що включає безперервне вимірювання струму електродвигуна, відключення електродвигуна від мережі при перевищенні гранично допустимої тривалості струмового перевантаження в будь-якій з n-контрольованих точок, який відрізняється тим, що струм електродвигуна підносять до квадрата, часовий ряд квадратів струму електродвигуна записують в елементи пам'яті часового ряду заданої довжини і дискретності, при надходженні...

Номер патенту: 31999

Опубліковано: 25.04.2008

Автори: Зайцева Ганна Євгенівна, Яковлєв Валерий Федорович

МПК: H02H 7/08

Мітки: електронасосних, агрегатів, захисту, станція, заглибних, чарівниця, керування

Формула / Реферат:

Станція керування та захисту заглибних електронасосних агрегатів, що складається з автоматичного вимикача, вхід якого зв'язаний з мережею, а вихід – з блоком живлення, електромагнітного пускача, вихід якого зв'язаний з електродвигуном, вимірювальних перетворювачів верхнього, нижнього рівнів та сухого ходу, трансформаторів струму, блока контролю опору ізоляції, вхід якого зв'язаний з виходом електромагнітного пускача, яка відрізняється тим, що...

Номер патенту: 23620

Опубліковано: 11.06.2007

Автор: Король Володимир Федорович

МПК: H02H 7/08

Мітки: електродвигуна, фазі, трифазного, векторно-струмовий, пристрій, захисту, втрати

Формула / Реферат:

Векторно-струмовий пристрій захисту трифазного електродвигуна при втраті фази, що містить встановлені в двох різних фазах трансформатори струму, вторинні обмотки яких мають середні виводи, а кінцеві виводи обмоток ввімкнені до фазочутливого детектора, логічний елемент І, виконаний на двох транзисторах різної провідності, два послідовно з'єднані діоди, середня точка яких з'єднана з середнім виводом вторинної обмотки першого трансформатора...

Номер патенту: 61537

Опубліковано: 17.07.2006

Автори: Щукін Ігор Сергійович, Лучук Володимир Феодосійович, Бєляєв Леонід Сергійович, Марков Олександр Михайлович

МПК: H02H 7/08, H02H 5/00

Мітки: приводиться, ним, пристрій, захисту, електродвигуна, обладнання

Формула / Реферат:

Винахід відноситься до галузі машинобудування, а саме до гідравлічних, пневматичних і парових турбогенераторів, які можуть бути використані в енергоустановках.Відомий гідроелектричний агрегат, що містить електрогенератор і з'єднану з ним турбіну. Турбіна виконана з водоводом, а водовід постачений зливальною засувкою, кінематично з'єднаною з генератором [авт. свідоцтво СРСР №1084483, F03B13/00, 1984].Недоліком відомого...

Номер патенту: 74671

Опубліковано: 16.01.2006

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович

МПК: H02M 1/12, H01F 30/06, H02H 7/08 ...

Мітки: струмів, трифазної, вищих, гармонік, варіанти, фільтр, мережі

Формула / Реферат:

1. Фільтр вищих гармонік струмів трифазної мережі, який містить затискачі трьох лінійних вхідних фаз та 9 затискачів вихідних лінійних фаз, а також тристрижневий магнітопровід, на кожному стрижні якого розміщено першу, другу та третю обмотки, кожна з яких споряджена початковим та кінцевим виводами, причому перші обмотки споряджені двома проміжними виводами,кожні дві перші обмотки між собою з'єднані різнойменними, початковим та...

Номер патенту: 74703

Опубліковано: 16.01.2006

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H02H 7/08, H01F 30/06, H02J 3/01 ...

Мітки: вищих, варіанти, струмів, трифазної, мережі, фільтр, гармонік

Формула / Реферат:

1. Фільтр струмів вищих гармонік трифазної мережі, який містить затискачі трьох вхідних лінійних фаз, один затискач вхідної нульової фази, дев'ять затискачів вихідних лінійних фаз та три затискачі вихідних нульових фаз, причому усі затискачі вихідних фаз об'єднані у групи, кожна з яких складається з трьох затискачів лінійних фаз та одного затискача нульової фази, причому кожна група затискачів призначена для приєднання одного чотирипровідного...

Номер патенту: 74696

Опубліковано: 16.01.2006

Автор: Марков Олександр Михайлович

МПК: H02H 7/08, H02H 5/00

Мітки: електродвигуна, захисту, пристрій

Формула / Реферат:

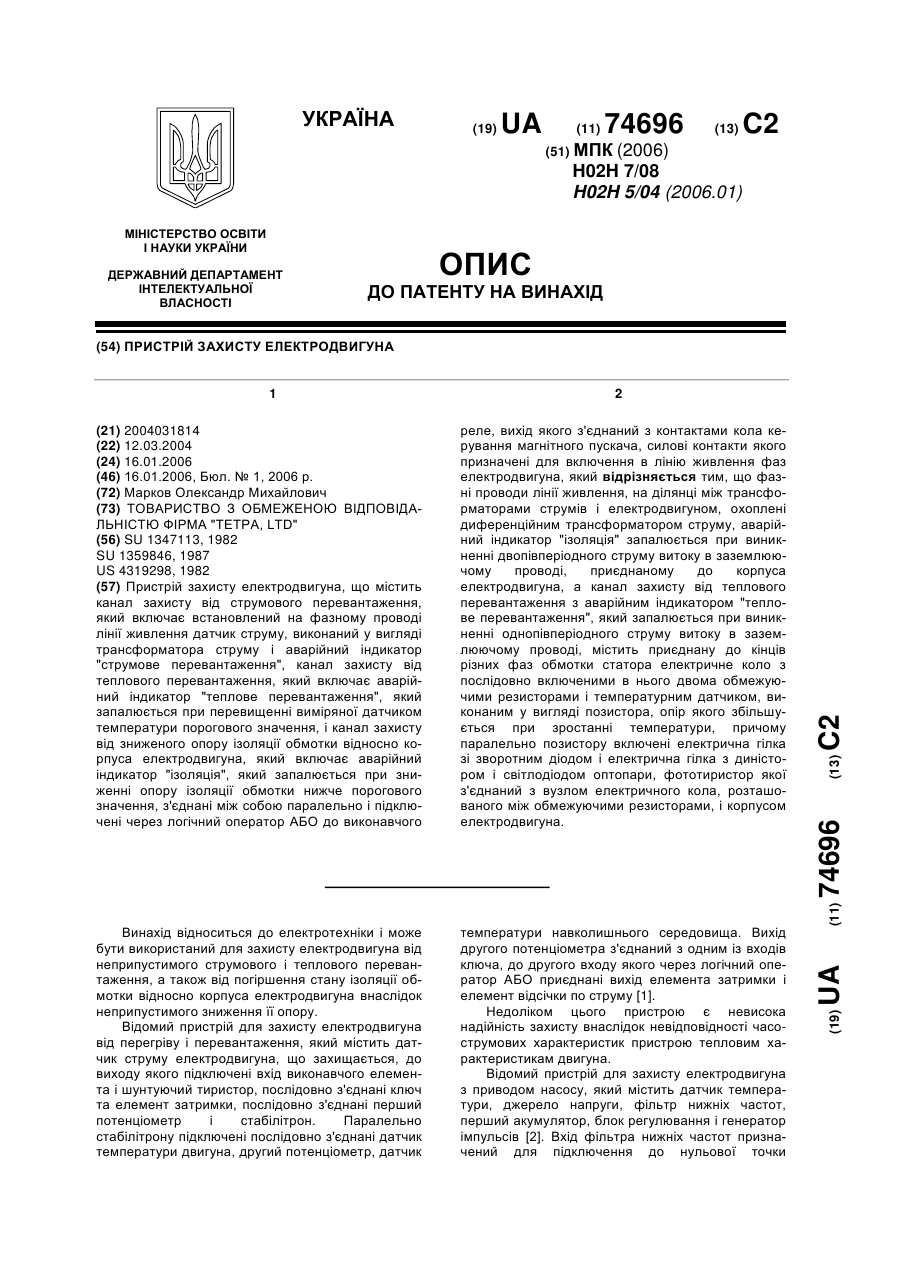

Пристрій захисту електродвигуна, що містить канал захисту від струмового перевантаження, який включає встановлений на фазному проводі лінії живлення датчик струму, виконаний у вигляді трансформатора струму і аварійний індикатор "струмове перевантаження", канал захисту від теплового перевантаження, який включає аварійний індикатор "теплове перевантаження", який запалюється при перевищенні виміряної датчиком температури...

Номер патенту: 6493

Опубліковано: 16.05.2005

Автори: Шумило Микола Михайлович, Мезніков Артур Володимирович, Косарев Василь Васильович, Стаднік Микола Іванович, Бочкарьов Олександр Іванович, Сергієв Андрій Володимирович, Гриценко Віктор Степанович, Седих Павло Вікторович

МПК: H02H 7/122, H02H 7/08, H02H 7/26 ...

Мітки: станція, асинхронними, двигунами, керування

Формула / Реферат:

1. Станція керування асинхронними двигунами, що містить випрямляч напруги, виконаний керованим, підключений послідовно з ним фільтр, блок керування, що містить формувачі сигналів, до виходів яких приєднані керуючі входи інвертора, що має діоди і ключі, зв'язаного по входу з фільтром, а по виходу з обмотками щонайменше одного двигуна, систему охолодження, датчик вхідної напруги інвертора, датчики вихідних струмів, причому блок керування...

Номер патенту: 4044

Опубліковано: 15.12.2004

Автори: Косяковський Лев Якович, Брейман Михайло Григорович

МПК: H02H 7/08

Мітки: екстрених, апарат, технологічних, електродвигуна, захисту, перевантаженнях

Формула / Реферат:

Апарат захисту електродвигуна при технологічних та екстрених перевантаженнях, який містить перший канал захисту, виконаний у вигляді послідовно з'єднаних порогового елемента, елемента, який задає час, та релейного елемента, другий канал захисту, виконаний у вигляді послідовно з'єднаних порогового елемента, елемента, який задає час, релейного елемента та датчика струму, підключеного до входів контурів захисту, і стабілізуючого елемента, та...

Номер патенту: 4043

Опубліковано: 15.12.2004

Автори: Брейман Михайло Григорович, Косяковський Лев Якович

МПК: H02H 7/08

Мітки: перевантаженнях, апарат, технологічних, електродвигуна, захисту

Формула / Реферат:

Апарат захисту електродвигуна при технологічних перевантаженнях, який містить послідовно з'єднані датчик струму, елемент пороговий, елемент, який задає час, виконавче реле і стабілізуючий елемент, який відрізняється тим, що вхід стабілізуючого елемента підключений до виходу датчика струму, а кола живлення порогового елемента та елемента, що задає час, виконавче реле підключені до виходу стабілізуючого елемента.

Номер патенту: 4042

Опубліковано: 15.12.2004

Автори: Косяковський Лев Якович, Брейман Михайло Григорович

МПК: H02H 7/08

Мітки: електродвигуна, перевантаженнях, екстрених, захисту, апарат

Формула / Реферат:

Апарат захисту електродвигуна при екстрених перевантаженнях, що містить датчик струму, елементи пороговий, стабілізуючий та елемент, який задає час, та виконавче реле, який відрізняється тим, що стабілізуючий елемент та елемент, який задає час, та виконавче реле з'єднані паралельно і через пороговий елемент підключені до датчику струму.

Номер патенту: 4041

Опубліковано: 15.12.2004

Автори: Брейман Михайло Григорович, Косяковський Лев Якович

МПК: H02H 7/08

Мітки: електродвигуна, захисту, апарат

Формула / Реферат:

Апарат захисту електродвигуна, який містить два датчики струму, виходи яких підключені до входів першого логічного елемента АБО 1, вихід якого підключений до входу каналу захисту при технологічних перевантаженнях, що складається з послідовно з'єднаних перших порогового елемента, елемента, що задає час, та релейного елемента, а також до входу каналу захисту при екстрених перевантаженнях, що складається з послідовно з'єднаних других порогового...

Номер патенту: 70732

Опубліковано: 15.10.2004

Автори: Музиченко Оксана Олександрівна, Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H01F 30/06, H02H 7/08, H02J 3/00 ...

Мітки: вищих, послідовності, гармонік, нульової, основної, струмів, фільтр

Формула / Реферат:

1. Фільтр струмів нульової послідовності основної та вищих гармонік, що містить затискачі трьох лінійних та нульової фаз для приєднання його до трифазної мережі, трифазний стрижневий магнітопровід та котушку на кожному стрижні магнітопроводу, кожна котушка складається із двох обмоток, кожна з яких обладнана крайніми виводами, причому обмотки, які розміщені на різнойменних (наприклад, на першому та другому) стрижнях магнітопроводу, між собою...

Номер патенту: 70084

Опубліковано: 15.09.2004

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H02H 7/08, H02J 3/00

Мітки: нульової, послідовності, фільтр, трифазної, мережі, вищих, гармонік, струмів

Формула / Реферат:

1. Фільтр струмів вищих гармонік та нульової послідовності трифазної мережі, що містить затискачі трьох лінійних та нульової вхідних фаз для приєднання фільтра до трифазної мережі, дев’ять затискачів вихідних лінійних фаз та три затискачі вихідних нульових фаз, при цьому всі затискачі об'єднані у три групи, кожна з яких складається із трьох затискачів лінійних фаз та одного затискача нульової фази, причому кожна група затискачів призначена...

Номер патенту: 64338

Опубліковано: 16.02.2004

Автори: Лут Микола Тихонович, Щелочінін Ярослав Борисович, Козирський Володимир Вікторович

МПК: H02H 7/08, H02H 5/00, H02H 3/16 ...

Мітки: електродвигуна, захисту, трифазного, пристрій, аварійних, режимів

Формула / Реферат:

Пристрій захисту трифазного електродвигуна від аварійних режимів, що містить захисний вимикаючий блок з вхідними затискачами, підключеними до виводів вторинної обмотки диференціального трансформатора струму нульової послідовності, первинними обмотками якого є пропущені всередині його магнітопроводу три фазних проводи, а розмикаючий контакт вищезгаданого блока увімкнений в коло керування електромагнітного пускача, силові контакти якого...

Номер патенту: 63414

Опубліковано: 15.01.2004

Автор: Стройніков Володимир Германович

МПК: H02H 7/08

Мітки: захисту, температурного, пристрій, електродвигуна, вибухозахищеного

Формула / Реферат:

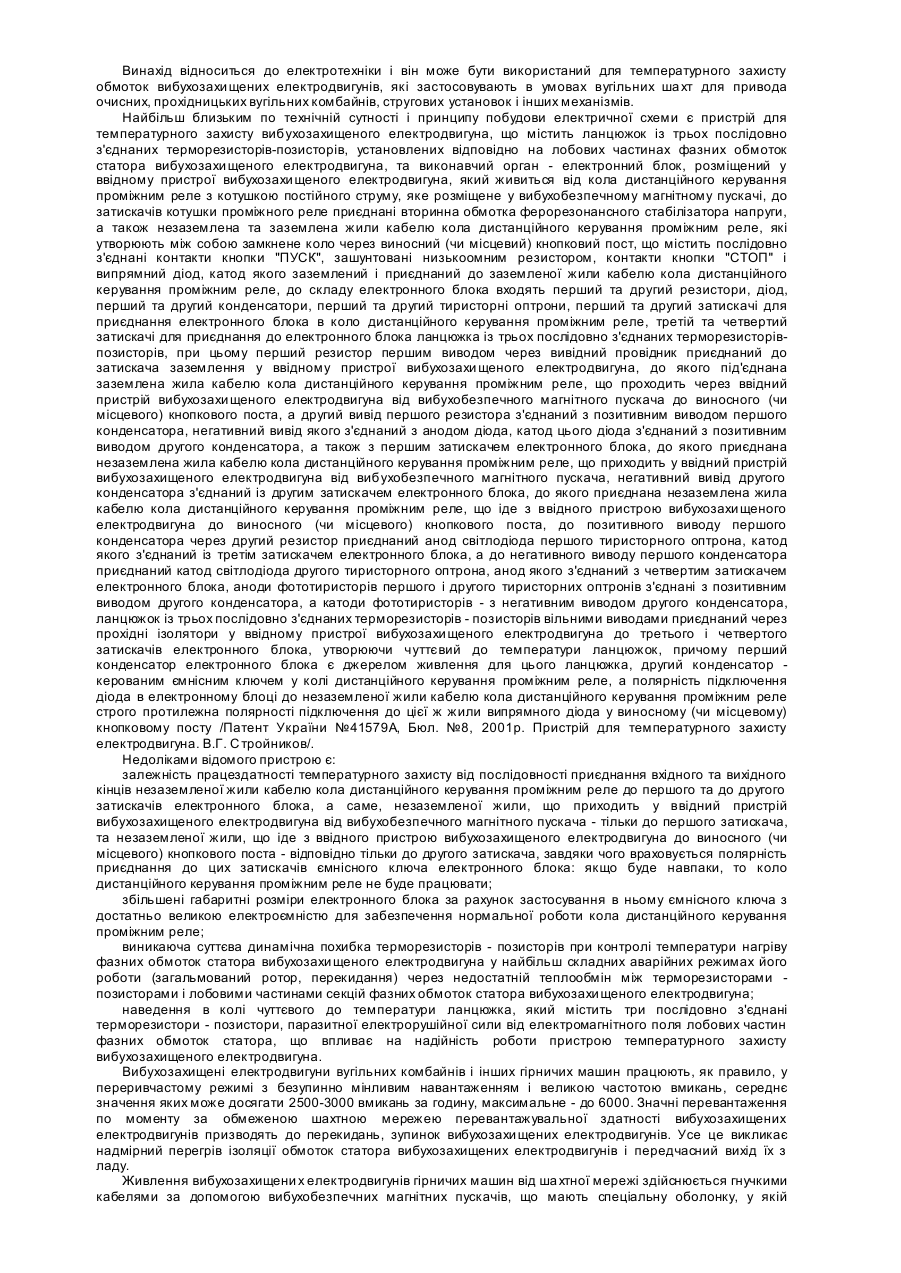

1. Пристрій для температурного захисту вибухозахищеного електродвигуна, що містить ланцюжок із трьох послідовно з'єднаних терморезисторів-позисторів установлених, відповідно на лобових частинах фазних обмоток статора вибухозахищеного електродвигуна, та виконавчий орган - електронний блок, розміщений у ввідному пристрої вибухозахищеного електродвигуна, який живиться від кола дистанційного керування проміжним реле з котушкою постійного струму,...

Номер патенту: 63560

Опубліковано: 15.01.2004

Автори: Яковлєв Валерий Федорович, Зайцева Ганна Євгенівна, Марков Олександр Михайлович

МПК: H02H 7/08

Мітки: електродвигуна, заглибного, захисту, пристрій, насоса, водяного

Формула / Реферат:

Пристрій захисту заглибного електродвигуна водяного насоса, що містить автоматичний вимикач, вхід якого зв'язаний з мережею, а вихід - із блоком живлення, блоком аналізу мережі і вимірювальним блоком, електромагнітний пускач, вихід якого зв'язаний з електродвигуном, вимірювальний перетворювач верхнього, нижнього рівнів і сухого ходу, блок контролю опору ізоляції, вхід якого зв'язаний з виходом електромагнітного пускача, блок аналізу мережі,...

Номер патенту: 62127

Опубліковано: 15.12.2003

Автори: Музиченко Юрій Олександрович, Музиченко Олександр Дмитрович

МПК: H02H 7/08, H02J 3/00, H02M 7/53 ...

Мітки: струмів, гармонік, трифазної, вищих, фільтр, мережі

Формула / Реферат:

1. Фільтр вищих гармонік струмів трифазної мережі, який містить затискачі трьох лінійних та нульової вхідних фаз трифазної мережі, 9 затискачів вихідних лінійних фаз та 3 затискачі вихідних нульових фаз, а також три вихідні фідери, причому затискачі вихідних фаз об'єднані у групи, кожна з яких складається із чотирьох затискачів, до трьох з яких приєднані лінійні фази, а до одного – приєднана вихідна нульова фаза, при цьому кожна група...

Номер патенту: 61584

Опубліковано: 17.11.2003

Автор: Король Володимир Федорович

МПК: H02H 3/16, H02H 5/00, H02H 7/08 ...

Мітки: мережі, вимикання, змінного, електроустановки, модуль, струму, захисного, заземленою, нейтраллю

Формула / Реферат:

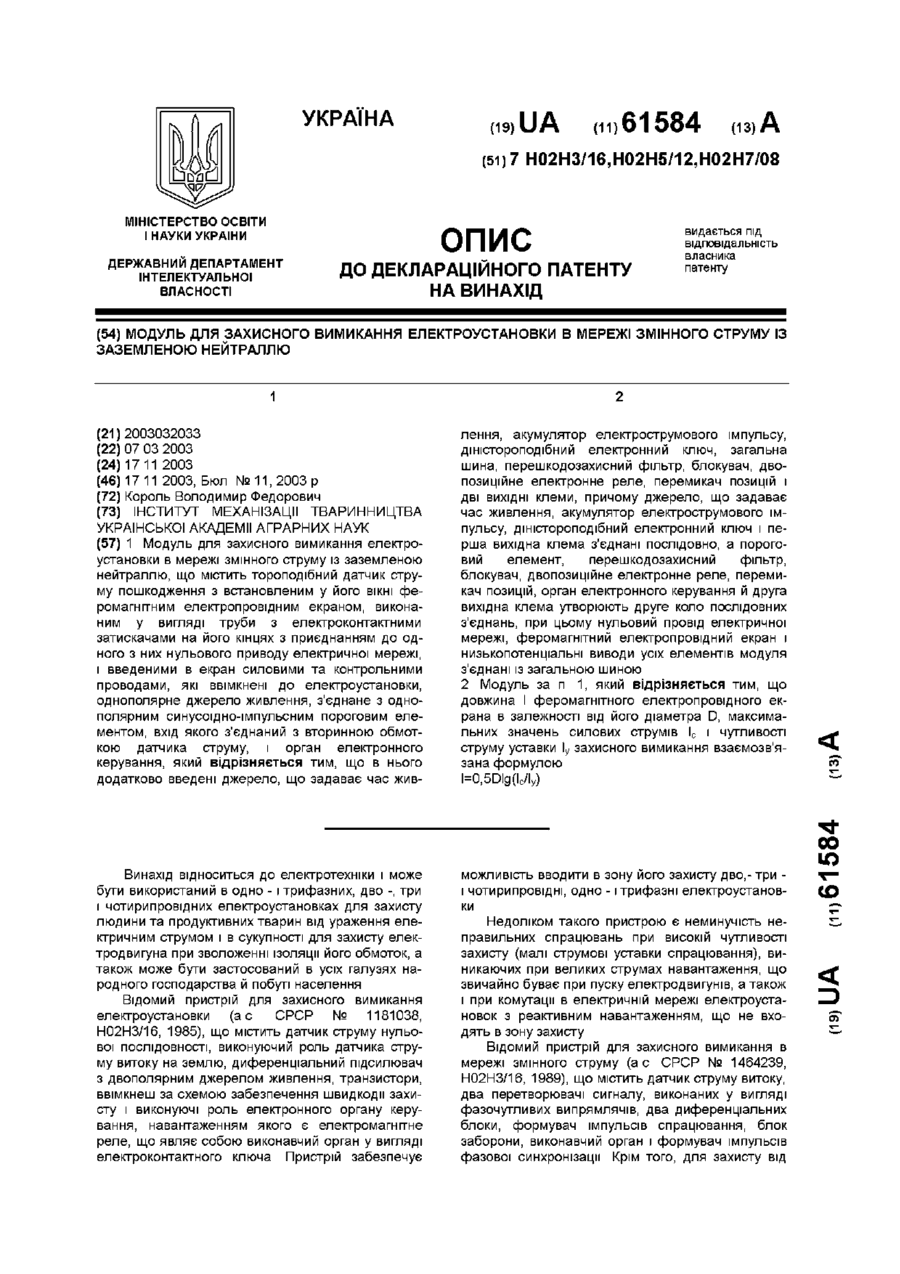

1. Модуль для захисного вимикання електроустановки в мережі змінного струму із заземленою нейтраллю, що містить тороподібний датчик струму пошкодження з встановленим у його вікні феромагнітним електропровідним екраном, виконаним у вигляді труби з електроконтактними затискачами на його кінцях з приєднанням до одного з них нульового приводу електричної мережі, і введеними в екран силовими та контрольними проводами, які ввімкнені до...

Номер патенту: 59219

Опубліковано: 15.08.2003

Автори: Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H02J 3/00, H02H 7/08, H01F 30/06 ...

Мітки: гармонік, вищих, струмів, мережі, трифазної, фільтр

Формула / Реферат:

1. Фільтр струмів вищих гармонік трифазної мережі, який містить затискачі трьох лінійних та нульової вхідних фаз трифазної мережі і 9 затискачів вихідних лінійних фаз та 3 затискачі вихідних нульових фаз, причому затискачі вихідних фаз об'єднані у групи, кожна з яких складається із чотирьох затискачів, до трьох з яких приєднані вихідні лінійні фази, а до одного приєднана вихідна нульова фаза, причому кожна група затискачів приєднана до одного...

Номер патенту: 41579

Опубліковано: 17.09.2001

Автор: Стройніков Володимир Германович

МПК: H02H 7/08

Мітки: вибухозахищеного, температурного, пристрій, захисту, електродвигуна

Формула / Реферат:

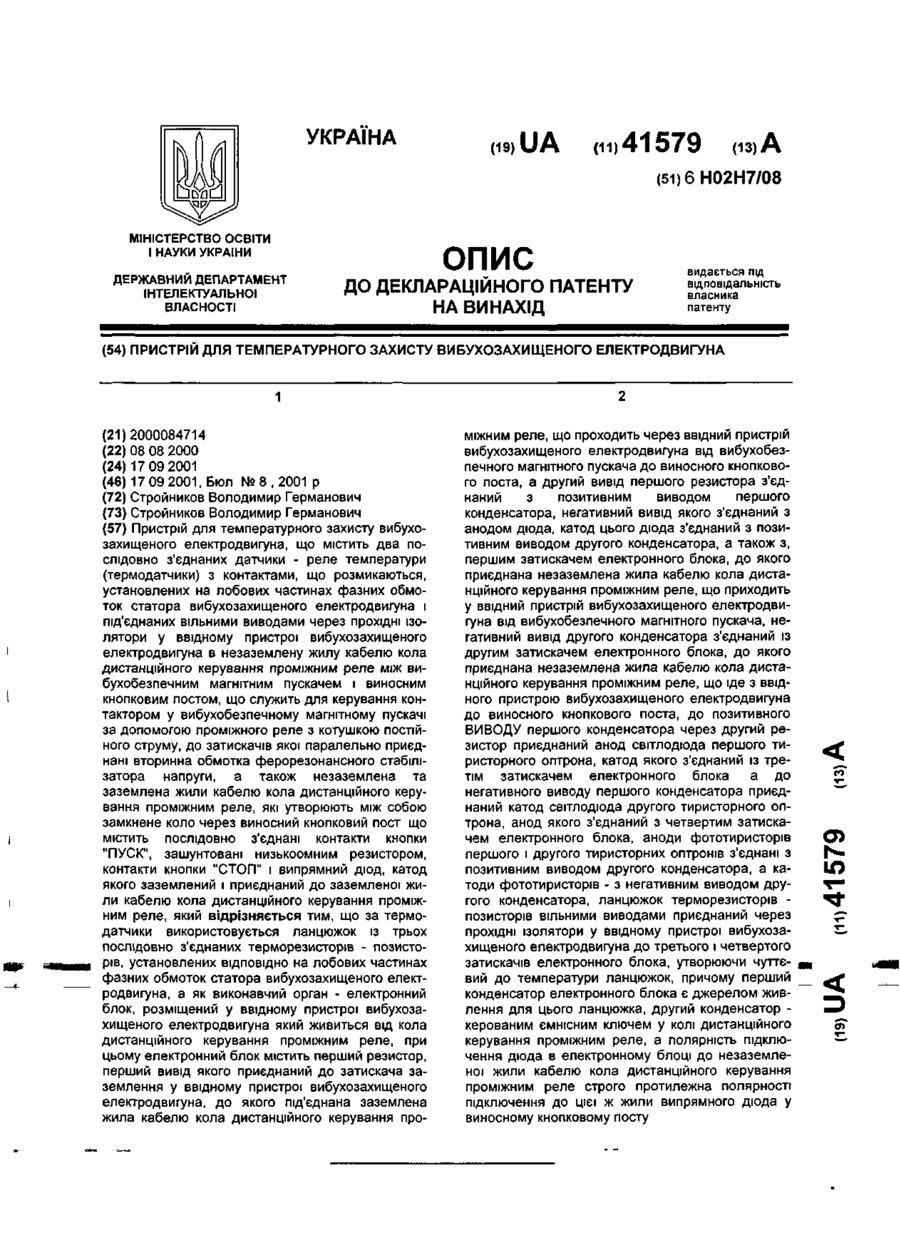

Пристрій для температурного захисту вибухозахищеного електродвигуна, що містить два послідовно з'єднаних датчики - реле температури (термодатчики) з контактами, що розмикаються, установлених на лобових частинах фазних обмоток статора вибухозахищеного електродвигуна і під'єднаних вільними виводами через прохідні ізолятори у ввідному пристрої вибухозахищеного електродвигуна в незаземлену жилу кабелю кола дистанційного керування проміжним реле...

Номер патенту: 41105

Опубліковано: 15.08.2001

Автор: Подурець Андрій Миколайович

МПК: H02H 7/08

Мітки: асинхронного, електродвигуна, струмів, пульсацій, захисту, пристрій, різких

Формула / Реферат:

Радіолокатор із безупинним сигналом, що містить антену, що передає, передавач безупинного сигналу з генератора високої частоти, генератора низької частоти, що модулює, і модулятора, приймальну антену, приймач і фазовимірювач, що відрізняється тим, що передавач виконаний із частотно-модульованим сигналом, на виході приймача додатково установлений фільтр нижніх частот і фільтр верхніх частот, до складу устрою додатково включені два фільтри...

Номер патенту: 40823

Опубліковано: 15.08.2001

Автор: Кравченко Ганна Євгенівна

МПК: H02H 7/08

Мітки: захисту, станція, агрегатів, електронасосних, заглибних, керування, чарівниця-1

Формула / Реферат:

Станція керування та захисту заглибних електронасосних агрегатів, яка складається з автоматичного вимикача, вхід якого зв'язаний з мережею, а вихід - блоком живлення, електромагнітного пускача, вихід якого зв'язаний з електродвигуном, вимірювальних перетворювачів верхнього, нижнього рівнів та сухого ходу, трансформаторів струму, блока контролю опору ізоляції, вхід якого зв'язаний з виходом електромагнітного пускача, яка відрізняється тим, що...

Номер патенту: 40820

Опубліковано: 15.08.2001

Автор: Кравченко Ганна Євгенівна

МПК: H02H 7/08

Мітки: заглибних, електронасосних, автоматичного, агрегатів, керування, спосіб, захисту

Формула / Реферат:

 Спосіб   автоматичного   керування   та   захисту   заглибних електронасосних агрегатів, що полягає в автоматичному пуску та зупинці агрегату в залежності від   рівня води у водонапірній башті (свердловині) або тиску води з регульованою витримкою часу перед пуском, контролі фазних струмів, відключенні агрегату при перевантаженнях, коротких замиканнях, неповнофазному режимі живлення, несиметрії живильних напруг, зниженні рівня води у...

Номер патенту: 40252

Опубліковано: 16.07.2001

Автори: Горячев Георгій Володимирович, Говор Ігор Костянтинович, Родінков Валерій Іванович

МПК: H02H 7/08

Мітки: ввімкнутих, струму, перевантажень, коротких, пристрій, електродвигунів, захисту, замикань, послідовно, постійного

Формула / Реферат:

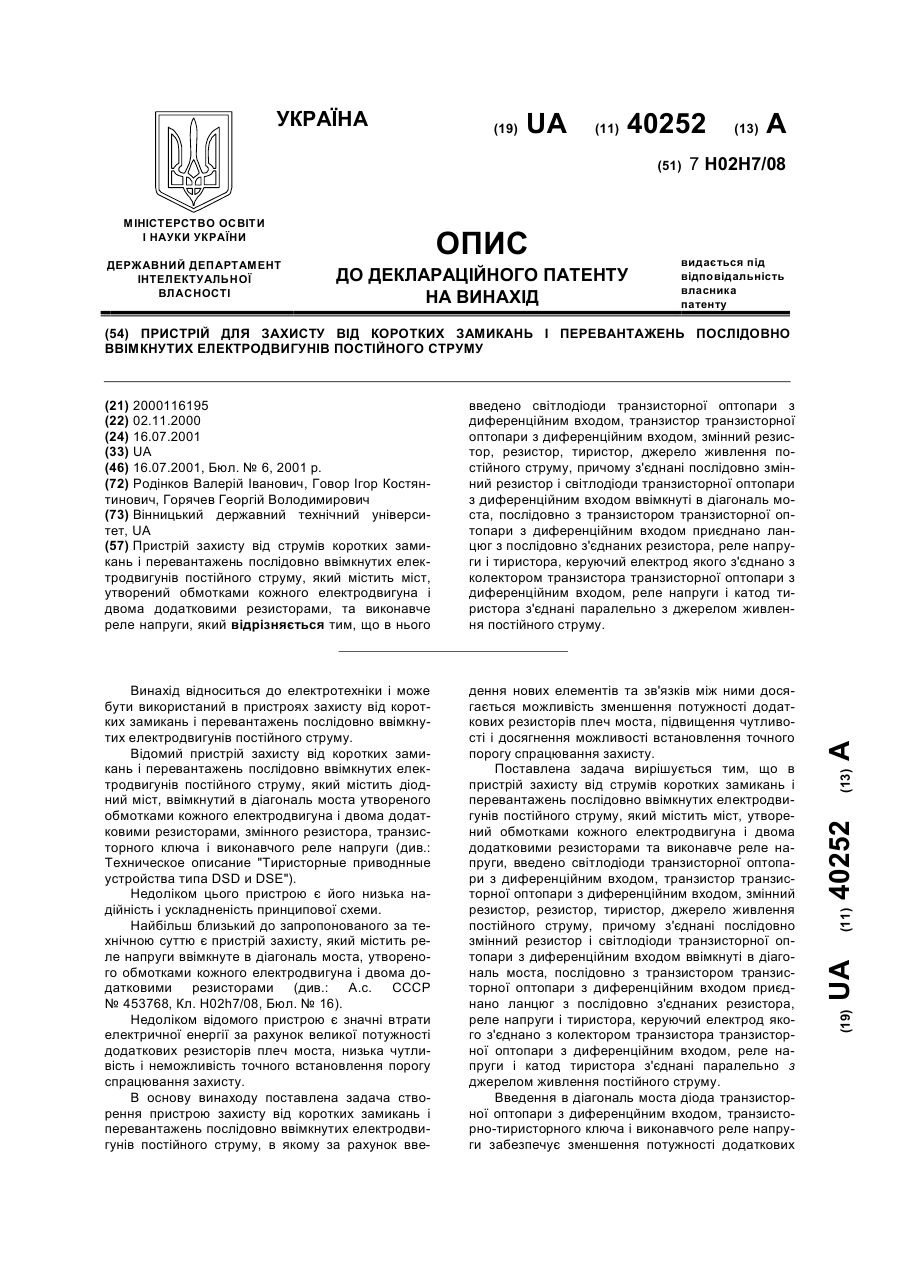

Пристрій захисту від струмів коротких замикань і перевантажень послідовно ввімкнутих електродвигунів постійного струму, який містить міст, утворений обмотками кожного електродвигуна і двома додатковими резисторами, та виконавче реле напруги, який відрізняється тим, що в нього введено світлодіоди транзисторної оптопари з диференційним входом, транзистор транзисторної оптопари з диференційним входом, змінний резистор, резистор, тиристор,...

Номер патенту: 37544

Опубліковано: 15.05.2001

Автори: Бережницька Яна Богданівна, Локарєв Валентин Іванович

МПК: H02H 7/08, H02P 1/26

Мітки: захисту, пристрій, електродвигуна, керування, асинхронного, тришвидкісного

Формула / Реферат:

Пристрій для керування і захисту тришвидкісного асинхронного електродвигуна, що містить командоконтролер, контакти якого знаходяться в ланцюгах керування контакторів, реверсивні контактори, контакти яких включені в нерозгалужену частину статорного ланцюга електродвигуна, гальмовий контактор, контакти якого введені у ланцюг гальмового електромагніта, швидкісні контактори, контакти яких розміщені в ланцюгах швидкісних  обмоток  електродвигуна, ...

Номер патенту: 36420

Опубліковано: 16.04.2001

Автор: Король Володимир Федорович

МПК: H02H 5/00, H02H 7/08

Мітки: пристрій, електродвигуна, короля, в.ф, трифазного, захисту

Текст:

...суми векторів миттєви х значень струмів, протікаючих з електричної мережі до електродвигуна. Два порогових елементи настроєні на різні значення струмів витоку. Поріг першого настроєний на струм витоку, який ще не небезпечний для ізоляції обмоток електродвигуна, але на ви ході з'явився сигнал на вмикання генератора електричних імпульсів і, відповідно, на вмикання сигнального індикатора на миготливе світло. Цим інформується, що електродвигун...

Номер патенту: 34252

Опубліковано: 15.02.2001

Автори: Горячев Георгій Володимирович, Родінков Валерій Іванович

МПК: H02H 7/08

Мітки: електродвигунів, перевантажень, постійного, ввімкнутих, струму, пристрій, послідовно, захисту, коротких, замикань

Текст:

...з'єднані стабілітрон 11 і третій додатковий розистор 13 приєднані до джерела живлення постійного струму 14, причому катоди стабілітрона 11 і діода 10 з'єднані з додатнім полюсом 15 джерела живлення 14. Послідовно з'єднані виконавче реле напруги 16 і тиристорний ключ 17 підєднані до джерела живлення 14. Анод тиристорного ключа 17 і єднаний з додатнім полюсом 15 джерела живлення 14, а до керо-ваного електроду тиристорного ключа 17...

Номер патенту: 34226

Опубліковано: 15.02.2001

Автори: Музиченко Оксана Олександрівна, Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H02H 7/08, H02M 7/53, H02J 3/26 ...

Мітки: струм, послідовності, фільтр, нульової

Текст:

...схема з'єднань обмоток фільтру стр умів нульової послідовності. На фіг. 2 поданий один з варіантів принципової схеми з'єднань обмоток фільтру струмів нульової послідовності, який заявляється за першим пунктом формули винаходу. 3 34226 На фіг. 3 та 4 подані топографічні зображення схем з'єднань обмоток фільтрів, показаних на фіг. 1 та фіг. 2. На фіг. 5 показаний один з варіантів розташування обмоток на стрижнях магнітопроводу фільтру...

Номер патенту: 34224

Опубліковано: 15.02.2001

Автори: Музиченко Оксана Олександрівна, Музиченко Олександр Дмитрович, Музиченко Юрій Олександрович

МПК: H01F 30/06, H02J 3/01, H02H 7/08 ...

Мітки: струмів, мережі, вищих, гармонік, трифазної, фільтр

Текст:

...затискачів А, В, С вхідних лінійних фаз. Вторинні обмотки 12 та 13, 14 та 15, 16 та 17 з'єднані між собою різнойменними виводами, і точка цього з'єднання приєднана до вхідної лінійної фази, причому первинна обмотка однофазного трансформатора приєднана до перших двох затискачів, наприклад, до затискачів А та В вхідних лінійних фаз, а точка вказаного вище з'єднання приєднана до затискача третьої вхідної лінійної фази трифазної мережі,...

Номер патенту: 30039

Опубліковано: 15.11.2000

Автори: Сидоренко Володимир Володимирович, Ждановських Михайло Олександрович, Муфазалов Ахад Гайнутдінович

МПК: H02H 5/00, H02H 7/08

Мітки: пристрій, захисту, індукційно-температурний

Текст:

...теплової потужності виділиться в пластині і вона нагрівається сильніше та швидше шини. Послаблюючи гвинти 6 і 7 та рухаючи пластину 5, можна зменшити контур короткозамкнутого витка, а отже знижувати його опір та збільшува ти струм Ik. Та навпаки, при вису ванні пластини 5 струм Iк знижується. Це дозволяє регулювати температуру нагрівання пластини 5 та терморезистора 4. Теплова потужність, що виділяється в пластині 5, пропорційна квадрату...

Номер патенту: 28892

Опубліковано: 16.10.2000

Автори: Сидоренко Володимир Володимирович, Муфазалов Ахат Гайнутдинович, Гоцанюк Михайло Михайлович, Ждановських Михайло Олександрович

МПК: H02H 3/16, H02H 5/00, H02H 7/08 ...

Мітки: перетворювач, температури

Формула / Реферат:

Перетворювач температури, що має термодатчик, встановлений на корпусі електродвигуна або в статорній обмотці і включений в одне з плечей схеми вимірювального моста, релейно-підсилювальний і виконавчий елементи, який відрізняється тим, що на корпусі електродвигуна встановлений розімкнутий магнітопровід, який спирається на нього двома видовженими шихтованими паралельно розташованими стержнями, з'єднаними в середній частині П-подібною шихтованою...

Номер патенту: 24721

Опубліковано: 30.10.1998

Автори: Корчемний Микола Олександрович, Філоненко Анатолій Федорович, Юсупов Наріман Абдулаєвич

МПК: H02H 7/08

Мітки: конденсації, пристрій, електродвигуна, вологи, обмоток, захисту

Формула / Реферат:

Устройство для защиты обмоток электродви­гателя от конденсации влаги, содержащее комму­татор, первый вход которого имеет клеммы для подключения к питающей сети, первый выход его подключен к силовому входу исполнительного эле­мента и входу блока питания, а второй выход имеет клеммы для подключения к обмоткам электродви­гателя, термостабильный шунт, выход которого через последовательно соединенные первые фильтр низкой частоты и ограничитель,...

Номер патенту: 24917

Опубліковано: 06.10.1998

Автори: Гоцанюк Михайло Михайлович, Ждановських Михайло Олександрович, Шаповалов Тарас Васильович

МПК: H02H 7/08

Мітки: пристрій, захисту, вмонтованого, температурного

Формула / Реферат:

Устройство встроенной температурной защиты, содержащее термодатчик, релейно-усилительный и исполнительный элементы, отличающееся тем, что термодатчик закреплен на короткозамкнутом витке, охватывающим разомкнутый магнитопровод, установленный на катушке или катушечной группе одной фазы обмотки двигателя.

Номер патенту: 24157

Опубліковано: 07.07.1998

Автори: Горбачов Михайло Валерійович, Лазаревіч Геннадій Геннадійович, Шкода Олександр Олексійович, Омесь Микола Михайлович, Нечепоренко Володимир Андрійович, Осадчук Юрій Григорович, Кекух Анатолій Володимирович, Макаров Григорій Арестович, Мурашкіна Ірина Віталіївна, Сопільняк Олександр Михайлович, Лабяк Володимир Йосипович, Любимов Іван Михайлович, Севернюк Володимир Васильович, Осадчий Віктор Порфирович

МПК: H02H 7/08

Мітки: режиму, захисту, електродвигуна, трифазного, анормального, пристрій

Формула / Реферат:

Устройство для защиты трехфазного электродвигателя от анормального режима, содержащее магнитный пускатель с обмоткой управления, силовые контакты которого предназначены для включения в фазные провода, питающие электродвигатель, цепь управления магнитным пускателем, состоящую из последовательно включенных обмотки управления, кнопок "Стоп" и "Пуск", стабилизированный источник питания, выполненный в виде выпрямителя,...

Номер патенту: 22094

Опубліковано: 30.04.1998

Автор: Солоний Володимир Іванович

МПК: H02H 7/09, H02H 5/00, H02H 7/08 ...

Мітки: ротора, фазі, пристрій, електродвигуна, перевантажень, захисту, загальмування, тривалих, трифазного, обриву

Формула / Реферат:

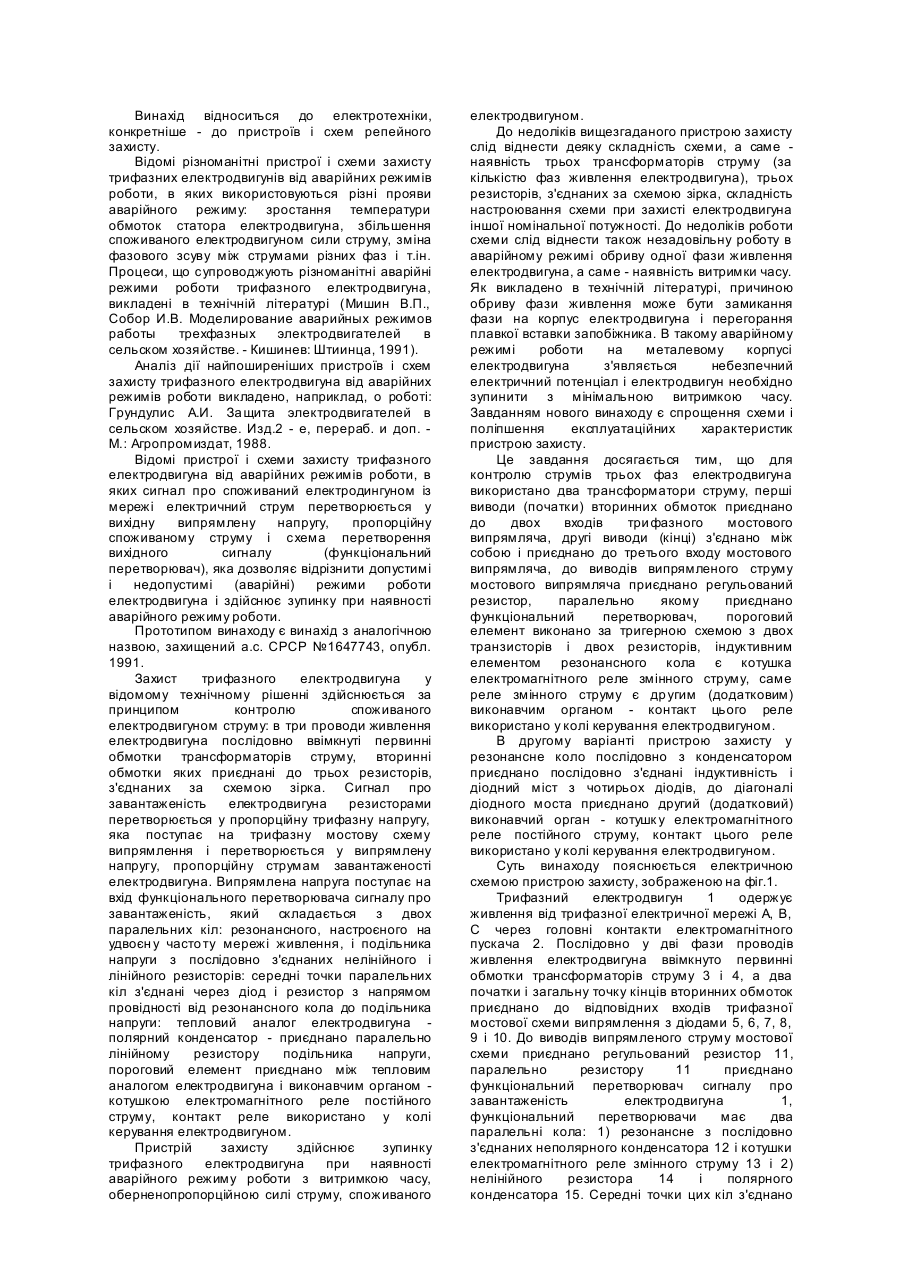

1. Пристрій захисту трифазного електродви­гуна від тривалих перевантажень, обриву фази і загальмування ротора, який має трансформатори струму для контролю завантаженості електродви­гуна, вторинні обмотки приєднано до відповідних входів трифазного мостового випрямляча, функ­ціональний перетворювач з двох параллельних кіл резонансного на удвоєну частоту мережі живлення електродвигуна і подільника напруги з двох послі­довно з'єднаних нелінійного...

Номер патенту: 20356

Опубліковано: 15.07.1997

Автори: Євдокімов Борис Федорович, Євдокімов Олег Борисович

МПК: H02H 7/08

Мітки: електродвигуна, пристрій, перевантажень, захисту

Формула / Реферат:

Устройство защиты электродвигателя от пе­регрузок, содержащее автомат подачи переменно­го напряжения сети в схему, источник постоянного стабилизированного напряжения, первый и второй ограничивающие резисторы, первый резисторный делитель напряжения, состоящий из постоянного и переменного резисторов установки напряжения сра­батывания устройства защиты, соединенных одними выводами в общую точку, второй резисторный дели­тель напряжения,...

Номер патенту: 15882

Опубліковано: 30.06.1997

Автори: Портной Наум Якович, Кокотов Валерій Якович, Кіряков Михайло Зотійович, Маркушев Дмитро Володимирович, Стройніков Володимир Германович, Дорофєєв Володимир Миколайович, Загребін Йосип Петрович

МПК: H02H 5/00, H02H 7/08

Мітки: пристрій, температурного, захисту, групи, електродвигунів

Формула / Реферат:

Устройство для температурной защиты группы электродвигателей, содержащее для каждого из них индивидуальный модуль, имеющий термодатчик, последовательно соединенные первый диод и первый конденсатор, подключенные параллельно к выводам термодатчика, два трансформатора тока, имеющие выводы для подключения к соответствующим фазам питания электродвигателя, импульсный генератор, соединенный с первым входом регулятора скважности, первый выход...

Номер патенту: 17555

Опубліковано: 06.05.1997

Автор: Шумейко Василь Андрійович

МПК: H02J 13/00, H02H 7/08

Мітки: контактної, мережі, керування, електродвигуна, привід, розмикачем, дистанційного

Формула / Реферат:

Привод электродвигателя для дистанционного управления разъединителем контактной сети, содержащий сочлененные друг с другом электродвигатель, редуктор, муфту сцепления, кривошип и выходной шток, предназначенный для подсоединения к штанге вала разъединителя, контакты блокировки включения электродвигателя, установленные по меньшей мере в одной из линий питания электродвигателя, первый и второй блок-контакты, замкнутые в положении привода...

Номер патенту: 13714

Опубліковано: 25.04.1997

Автор: Пряхін Віктор Якович

МПК: H02H 7/08

Мітки: пошкодження, захисту, електромереж, електродвигуном, пристрій

Формула / Реферат:

Устройство для защиты электросети с элект­родвигателем от повреждения, содержащее пер­вый выпрямитель, подключенный через промежуточный трансформатор к фазным прово­дам питания электродвигателя, первый и второй транзисторы, эмиттер первого транзистора под­ключен к базе второго транзистора, коллекторы обоих транзисторов объединены и подключены к первому выводу обмотки первого исполнительного органа, база первого транзистора соединена с...
