H02K 23/00 — Колекторні двигуни або генератори постійного струму з механічною комутацією; універсальні колекторні двигуни, що допускають харчування як змінним, так і постійним струмом

Номер патенту: 13682

Опубліковано: 17.04.2006

Автори: Флора Юрій Валентинович, Флора Валентин Данилович

МПК: H02K 23/00

Мітки: змінного, електричний, струму, уніполярний, двигун, універсальний, постійного

Формула / Реферат:

Уніполярний універсальний електричний двигун постійного та змінного струму, який складається зі статора й ротора, причому осердя якоря розташовано на статорі й виконане з двох концентричних феромагнітних циліндрів з немагнітним зазором між ними, на внутрішній внутрішнього та зовнішній зовнішнього поверхнях котрих в пазах розташована кільцева обмотка якоря, а система збудження розташована на роторі, причому для створення необхідних напрямків...

Номер патенту: 73083

Опубліковано: 15.06.2005

Автор: Ірха Валентин Григорович

МПК: H02K 23/00

Мітки: електрична, машина, струму, постійного

Формула / Реферат:

1. Електрична машина постійного струму, яка має поперемінні полюси N і S, в полюсних наконечниках яких розміщені стержні компенсаційної обмотки, та якір з обмоткою, приєднаною до колектора, яка відрізняється тим, що стержні обмотки якоря приєднані до двох колекторів, розташованих з протилежних кінців вала якоря, і на них установлені щітки, яких у два paза менше, ніж стержнів якоря, і за допомогою яких, а також перемичок з`єднані стержні якоря...

Номер патенту: 45096

Опубліковано: 15.12.2004

Автор: Омельченко Анатолій Григорович

МПК: H02K 23/00

Мітки: електрогенератора, якір

Формула / Реферат:

1. Якір електрогенератора, що містить корпус із магнітопровідного матеріалу з пазами, в яких розміщені витки обмотки якоря, який відрізняється тим, що корпус обладнаний магнітними шунтами з вирізами, які його охоплюють, і містять магнітопровідні пластини, розташовані з лобових сторін обмотки якоря, а обмотку якоря виконано комбінованою і складається вона з витків барабанної обмотки, викладених по дну пазів якоря, і витків двох кільцевих...

Номер патенту: 69720

Опубліковано: 15.09.2004

Автори: Флора Валентин Данилович, Флора Юрій Валентинович

МПК: H02K 23/00

Мітки: машина, струму, постійного, електрична, уніполярна

Формула / Реферат:

Уніполярна електрична машина постійного струму, яка складається зі статора й ротора, яка відрізняється тим, що осердя якоря розташоване на статорі й виконане з двох концентрично розташованих феромагнітних циліндрів з немагнітним зазором між ними, на внутрішній поверхні внутрішнього циліндра та зовнішній поверхні зовнішнього циліндра в пазах розташована кільцева обмотка якоря, а система збудження розташована на роторі, причому для створення...

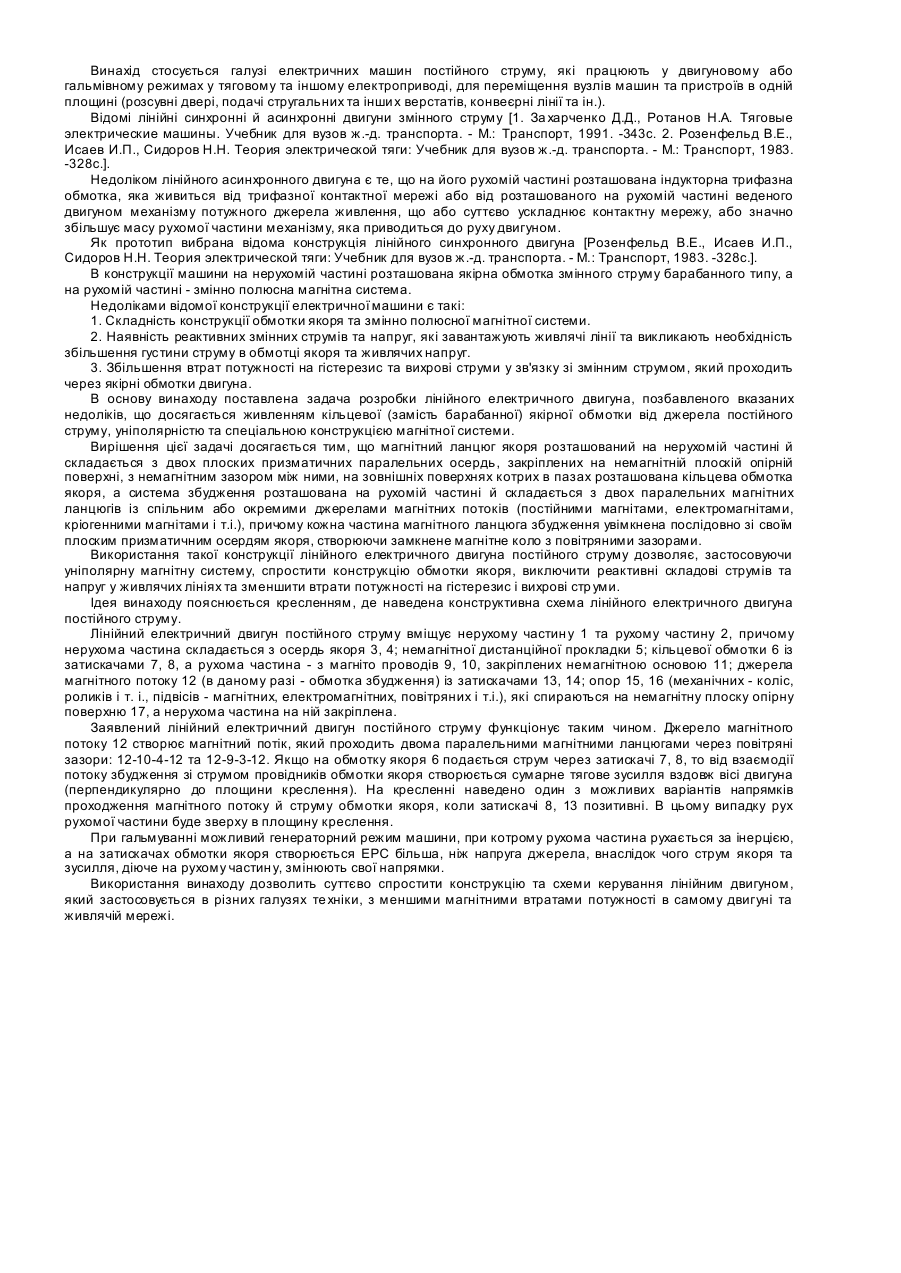

Номер патенту: 68972

Опубліковано: 16.08.2004

Автори: Флора Юрій Валентинович, Флора Валентин Данилович

МПК: H03K 29/00, H02K 23/00

Мітки: електричний, двигун, лінійний, постійного, струму

Формула / Реферат:

Лінійний електричний двигун постійного струму, який складається з нерухомої та рухомої частин, які містять магнітні ланцюги та обмотки, який відрізняється тим, що магнітний ланцюг якоря розташований на нерухомій частині й виконаний з двох плоских призматичних паралельних осердь, закріплених на немагнітній плоскій опорній поверхні з немагнітним зазором між ними, на зовнішніх поверхнях яких в пазах розташована кільцева обмотка якоря, а система...

Номер патенту: 67961

Опубліковано: 15.07.2004

Автори: Паначевний Борис Іванович, Степанова Галина Олександрівна, Грайворонський Віктор Андрійович, Яковлєв Олександр Іванович

МПК: H02K 16/00, H02K 23/00

Мітки: електромашина, двороторна

Формула / Реферат:

Двороторна електромашина, що містить статор з феромагнітними і немагнітними пластинами і два ротори, розташовані на двох валах у трьох підшипникових вузлах, крайні з котрих закріплені в станині статора, а середній підшипниковий вузол зв'язує два вали роторів, обмотки котрих під'єднані до двох колекторів, що розташовані також на двох валах роторів, яка відрізняється тим, що на феромагнітних пластинах статора розташовані постійні магніти з...

Номер патенту: 65618

Опубліковано: 15.04.2004

Автор: Ірха Валентин Григорович

МПК: H02K 23/00, H02K 13/00

Мітки: постійного, струму, машина, електрична

Формула / Реферат:

1.       Електрична машина постійного струму з розімкненою, двошаровою, з діаметральним кроком і кроком К/2р по колектору, обмоткою якоря, де К - число колекторних пластин, 2р - число полюсів, колектор виготовлений із діелектричного кільця з пазами, в які установлені колекторні пластини і до якого вони прикріплені, причому відстань між суміжними колекторними пластинами дорівнює ширині двох пластин, і на ньому...

Номер патенту: 61340

Опубліковано: 17.11.2003

Автори: Паначевний Борис Іванович, Казначеєв Володимир Олександрович, Яковлєв Олександр Іванович, Білан Микола Васильович, Степанова Галина Олександровна

МПК: H02K 23/00, H02K 16/00

Мітки: електрична, двороторна, машина

Формула / Реферат:

Двороторна електрична машина, що містить статор з полюсами і два ротори, яка відрізняється тим, що полюси статора мають окремі осердя, котрі розташовані на магнітних пластинах станини, що також має немагнітні вставки, вварені по кутах вздовж станини, а два ротори розташовані на двох валах у трьох підшипникових вузлах, крайні з котрих закріплені в станині статора, а середній підшипниковий вузол зв'язує два вали роторів, обмотки котрих...

Номер патенту: 25328

Опубліковано: 30.10.1998

Автор: Ірха Валентин Григорович

МПК: H02K 23/00

Мітки: постійного, машина, електрична, струму

Формула / Реферат:

1. Электрическая машина постоянного тока, содержащая магнитную систему с чередующимися полюсами N и S и якорь с двухслойной обмоткой и коллектором, отличающаяся тем, что обмотка якоря выполнена разомкнутой с диаметральным шагом по якорю и шагом, равным K/2p по коллектору, где K - число коллекторных пластин, 2p - число полюсов магнитной системы, коллектор выполнен из диэлектрического кольца с пазами, в которые вставлены коллекторные пластины и...

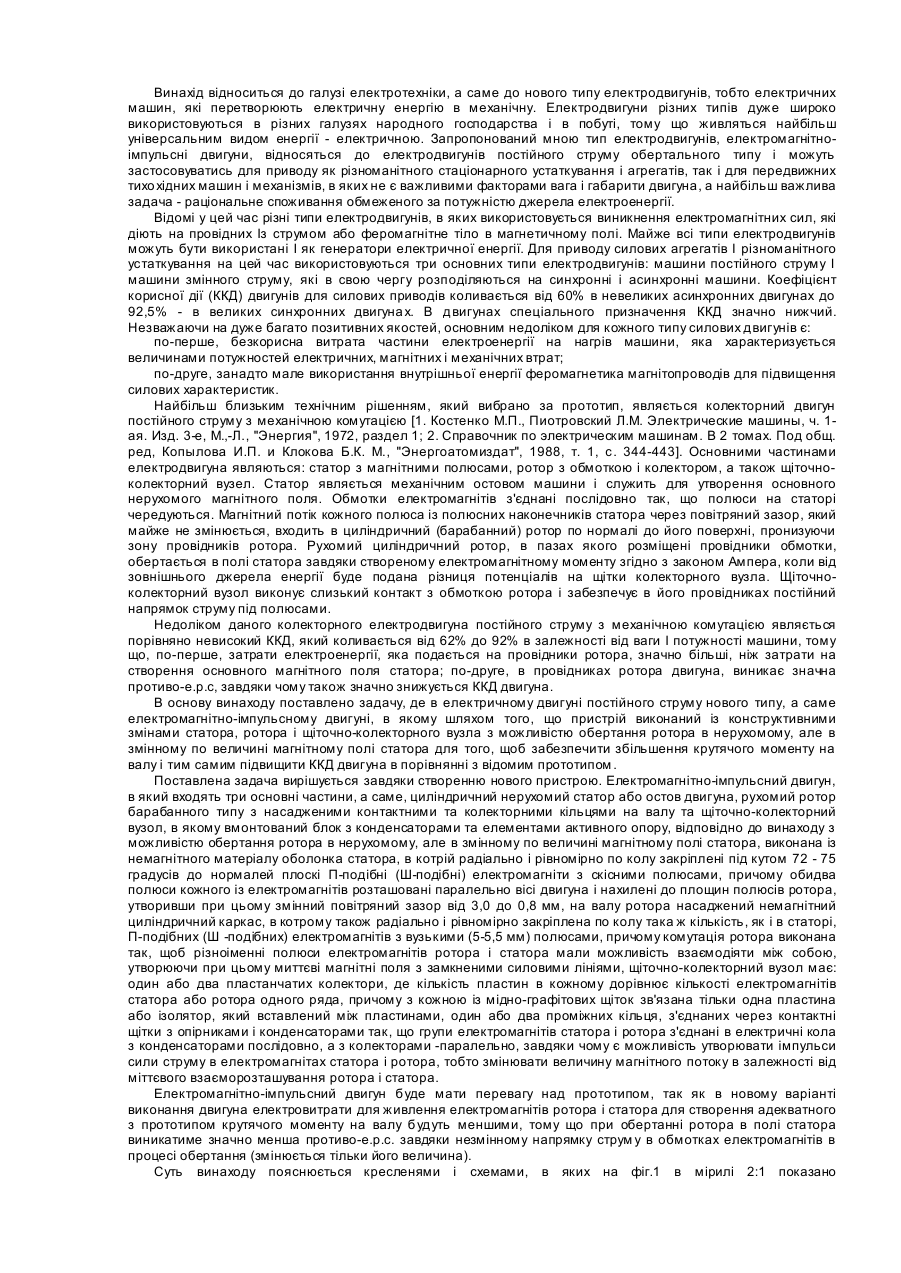

Номер патенту: 20022

Опубліковано: 25.12.1997

Автор: Головащук Борис Миколайович

МПК: H02K 23/00

Мітки: двигун, електромагнітно-імпульсний

Формула / Реферат:

Електромагнітно-імпульсний двигун, в який входять три основні частини, а саме, циліндричний нерухомий статор або остов двигуна, рухомий ротор барабанного типу з насадженими контактними та колекторними кільцями на валу, щітково-колекторний вузол, в якому вмонтований блок з конденсаторами та елементами активного опору, який відрізняється тим, що з можливістю обертання ротора з збільшеним крутним моментом в нерухомому, але в змінному по величині...
