H02M 5/00 — Перетворення енергії змінного струму на вході в енергію змінного струму на виході, наприклад для зміни напруги, частоти або числа фаз

Номер патенту: 22065

Опубліковано: 16.09.2002

Автори: ГАЛИНОВСЬКИЙ ОЛЕКСАНДР МИХАЙЛОВИЧ, Троян Олександр Ігоревич, Клюк Богдан Олексійович, Ленська Олена Олександрівна, Підлісний Анатолій Михайлович

МПК: H02M 5/00, H02M 5/02

Мітки: спосіб, перетворення, частоти

Формула / Реферат:

Способ преобразования частоты, заключающийся в том, что формируют две m-фазные системы входных напряжений с одинаковыми амплитудами Um, из которых путем перехода с одной фазы входного напряжения на последующую формируют соответственно выходные напряжения Uв1 и Uв2 и суммируют их, отличающийся тем, что m-фазные системы входных напряжений U1j и U2j формируют с разными частотами ω1 и ω2

Номер патенту: 46755

Опубліковано: 17.06.2002

Автори: Тома Жан-Люк, Каррер Філіп, Менар Тьєррі, Лавівіль Жан Поль

МПК: H02M 5/00

Мітки: перетворювач, багаторівневий

Формула / Реферат:

1. Багаторівневий перетворювач, що містить, зокрема, між джерелом напруги (SE) і джерелом струму (С) послідовність керованих перемикальних чарунок (CL1, CL2,...,CLn), кожна з яких має два вимикачі (Т1, Τ‘1; Τ2, Т‘2;...,Τn, Τ‘n), причому один вивід кожного з двох вимикачів утворює частину передуючої пари виводів, другий же вивід кожного з вимикачів утворює частину подальшої пари виводів, а подальша пара виводів передуючої...

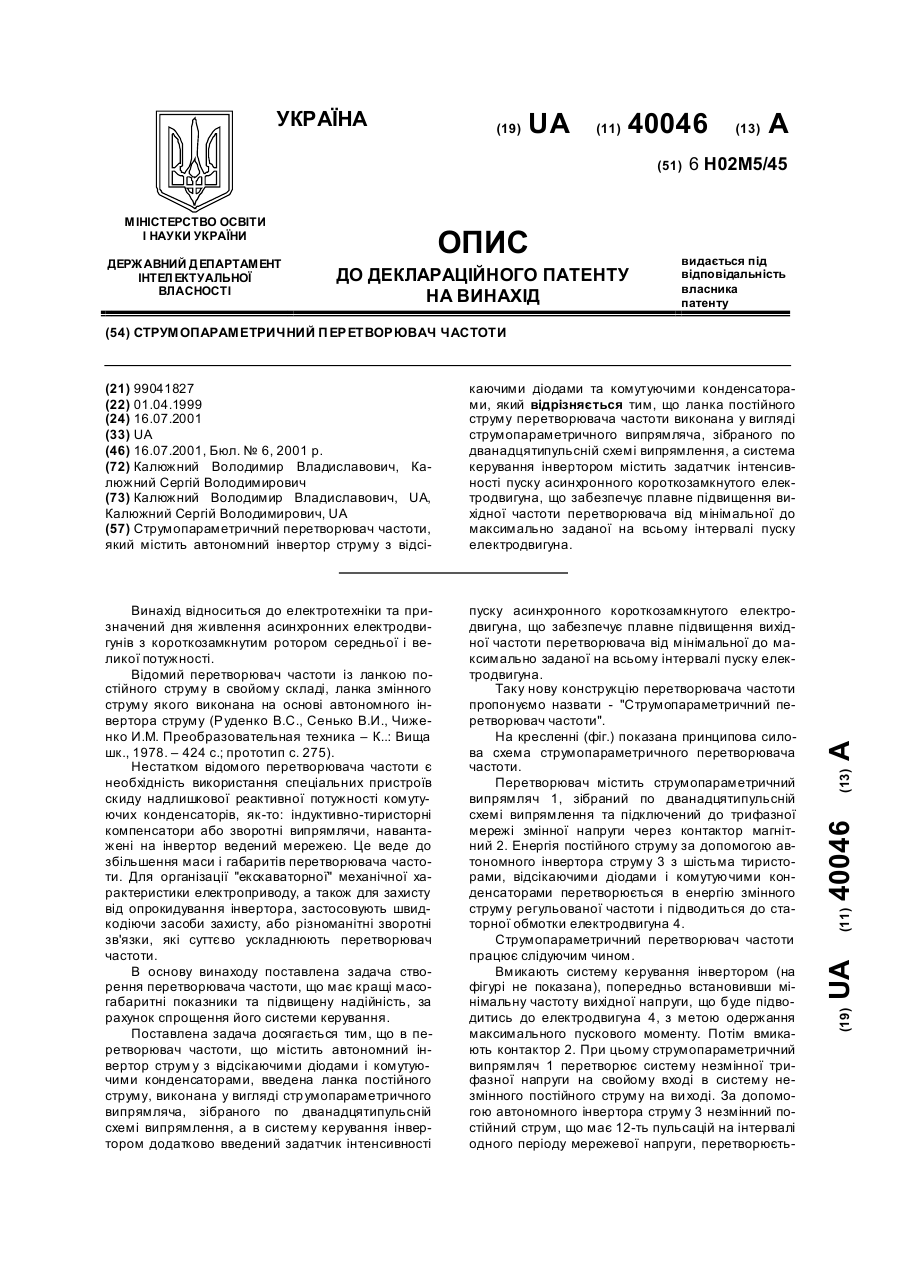

Номер патенту: 40046

Опубліковано: 16.07.2001

Автори: Калюжний Володимир Владиславович, Калюжний Сергій Володимирович

МПК: H02M 5/00

Мітки: струмопараметричний, перетворювач, частоти

Формула / Реферат:

Струмопараметричний перетворювач частоти, який містить автономний інвертор струму з відсікаючими діодами та комутуючими конденсаторами, який відрізняється тим, що ланка постійного струму перетворювача частоти виконана у вигляді струмопараметричного випрямляча, зібраного по дванадцятипульсній схемі випрямлення, а система керування інвертором містить задатчик інтенсивності пуску асинхронного короткозамкнутого електродвигуна, що забезпечує...

Номер патенту: 34901

Опубліковано: 15.03.2001

Автори: Кучинський Віктор Віцентійович, Макаренко Володимир Васильович, Буданков Олександр Кирилович, Левченко Георгій Тимофійович, Чермянін Андрій Миколайович

МПК: H02M 5/00, H02M 1/12

Мітки: струму, постійного, електроживлення, пристрій

Формула / Реферат:

Пристрій електроживлення постійного струму що містить першу та другу вхідні клеми, перший та другий діоди, перший та другий конденсатори, який відрізняється тим, що до нього введені третій та четвертий діоди, перший та другий ключові елементи та синхронізований з мережею електроживлення блок керування ключовими елементами, причому вхідні клеми підключені до мережі електроживлення змінного струму, анод першого і катод третього діодів з'єднані...

Номер патенту: 34762

Опубліковано: 15.03.2001

Автори: Кучинський Віктор Віцентійович, Чермянін Андрій Миколайович, Левченко Георгій Тимофійович, Макаренко Володимир Васильович, Буданков Олександр Кирилович

МПК: H02M 5/00, H02M 1/12

Мітки: електроживлення, пристрій, змінного, струму

Формула / Реферат:

Пристрій електроживлення змінного струму, що містить першу та другу вхідні клеми, перший та другий діоди, перший та другий конденсатори, який відрізняється тим, що до нього введені перший та другий ключові елементи та синхронізований з мережею електроживлення блок керування ключовими елементами, причому вхідні клеми підключені до мережі електроживлення змінного струму, анод першого і катод другого діодів з'єднані з першою вхідною клемою,...

Номер патенту: 31870

Опубліковано: 15.12.2000

Автори: Потапов Володимир Дмитрович, Самчелєєв Юрій Павлович, Нікітін Микола Гаврилович, Шевченко Іван Степанович, Карпук Ігор Анатолійович

МПК: H02M 5/00

Мітки: імпульсно-фазового, перетворювача, системі, фазозміщення, тиристорного, роторного, керування, пристрій

Текст:

...та коректора амплітуди "пилки", вихід якого через резистор ввімкнений на ін *~ fc ™* вертаючий Блід підсилювача і який використовується в системах імпульсно-^азового кер^ вання тиристорних агрегааїв Т1Ш1 комплектные тиристорные электроприводы. иіраі>очник : Под jje^. канд.техн.наук Перельмутера,- ы.: ^нергоатомиздат, I&bb, с. 7о-?7/. Недоліком відомого пристрою при використанні його в герованаму роторнимиаеретворюь&чі *...

Номер патенту: 16849

Опубліковано: 29.08.1997

Автор: Пославський Богдан Тимофійович

МПК: H02M 5/00

Мітки: трьохфазну, симетричну, пристрій, фазі, напруги, однофазної, перетворення, рівню, напругу

Формула / Реферат:

Устройство для преобразования однофазного напряжения в симметричное по фазе и по уровню трехфазное напряжение, содержащее последовательно соединенные между собой однофазный управляемый выпрямитель с выходным LC-фильтром и трехфазный инвертор, причем первый входной вывод указанного выпрямителя образует первый входной вывод преобразователя, второй входной вывод выпрямителя подключен к второму входному и первому выходному выводам...

Номер патенту: 14679

Опубліковано: 20.01.1997

Автори: Андрієнко Петро Дмитрович, Клімаш Владімір Стєпановіч

МПК: H02M 5/00, G05F 1/30

Мітки: індуктивний, напруги, регулятор, циклоконвертором

Формула / Реферат:

Индуктивный регулятор напряжения с циклоконвертором, включенный в цепь вторичной об­мотки главного трансформатора и нагрузки, содержащий нулевой циклоконвертбр с системой управления, выполненный на трех анодных и трех катодных группах управляемых вентилей, пони­жающий трансформатор с первичной и вторичной обмотками, диодный мост и запираемый тиристор, причем входы трех анодных и трех катодных групп управляемых вентилей подключены к одним из...

Номер патенту: 5347

Опубліковано: 28.12.1994

Автори: Закс Аркадій Іонтелєвич, Федяй Віктор Миколайович, Клімаш Володимир Степанович, Клімаш Сергій Степанович, Гуревич Юрій Матвійович, Куделько Анатолій Романович

МПК: H02M 5/00, G05F 1/30

Мітки: стабілізатором, керування, сінусоідальної, трифазної, спосіб, напруги

Формула / Реферат:

Способ управленая стабилизатором трехфазно­го синусоидального напряжения, содержащим трех­фазный вольтодобавочный агрегат, включенный между входными и выходными выводами, преоб­разователь переменного напряжения в постоян­ное, выходом подключенный к питающим выводам инвертора, выход которого соединен с управляющим входом трехфазного вольтодобавочного агрегата, заключающийся в том, что из­меряют выходное напряжение стабилизатора, сравнивают его...
