H02M 7/66 — оборотне перетворення

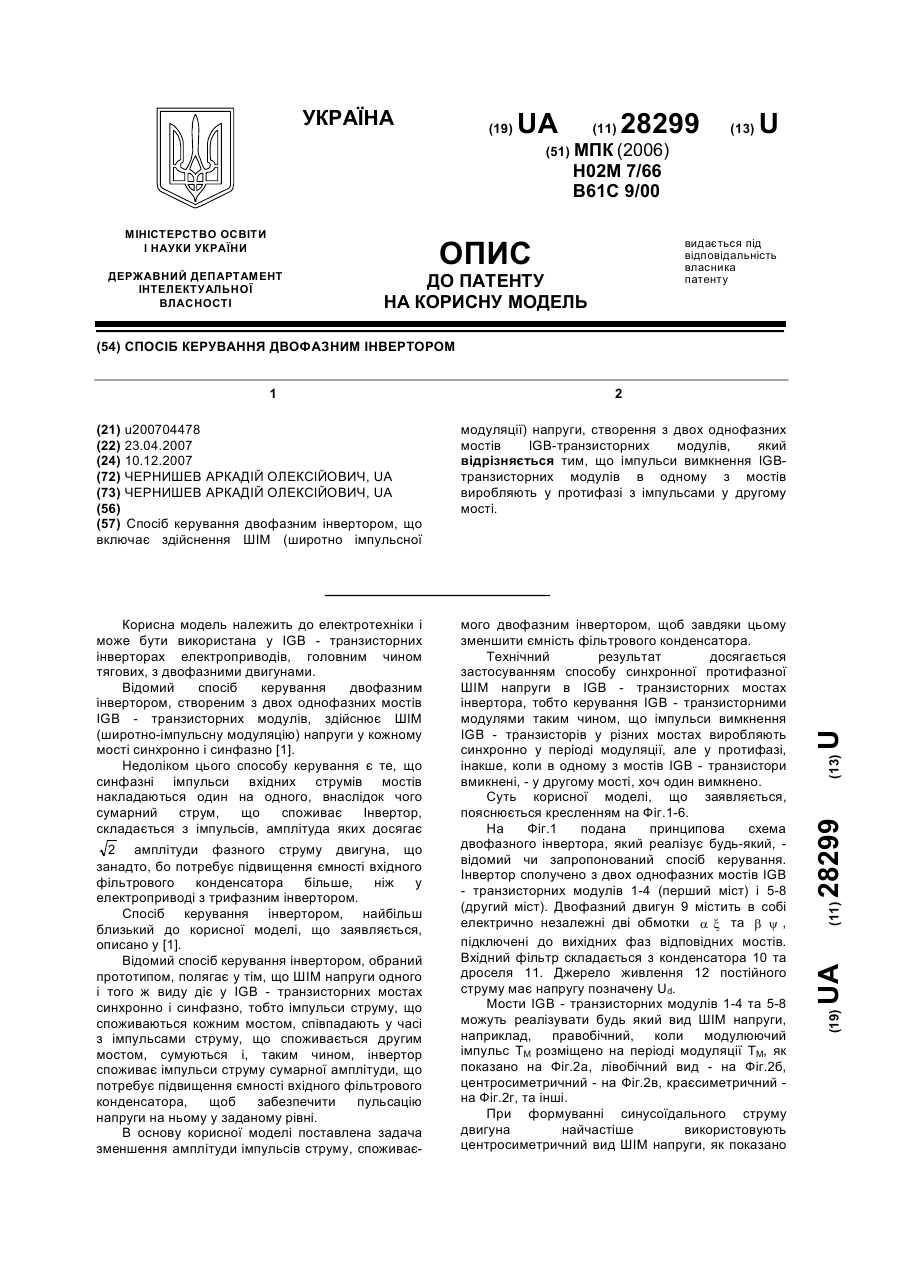

Номер патенту: 28299

Опубліковано: 10.12.2007

Автор: Чернишев Аркадій Олексійович

МПК: B61C 9/00, H02M 7/66

Мітки: інвертором, керування, двофазним, спосіб

Формула / Реферат:

Спосіб керування двофазним інвертором, що включає здійснення ШІМ (широтно імпульсної модуляції) напруги, створення з двох однофазних мостів IGB-транзисторних модулів, який відрізняється тим, що імпульси вимкнення IGB-транзисторних модулів в одному з мостів виробляють у протифазі з імпульсами у другому мості.

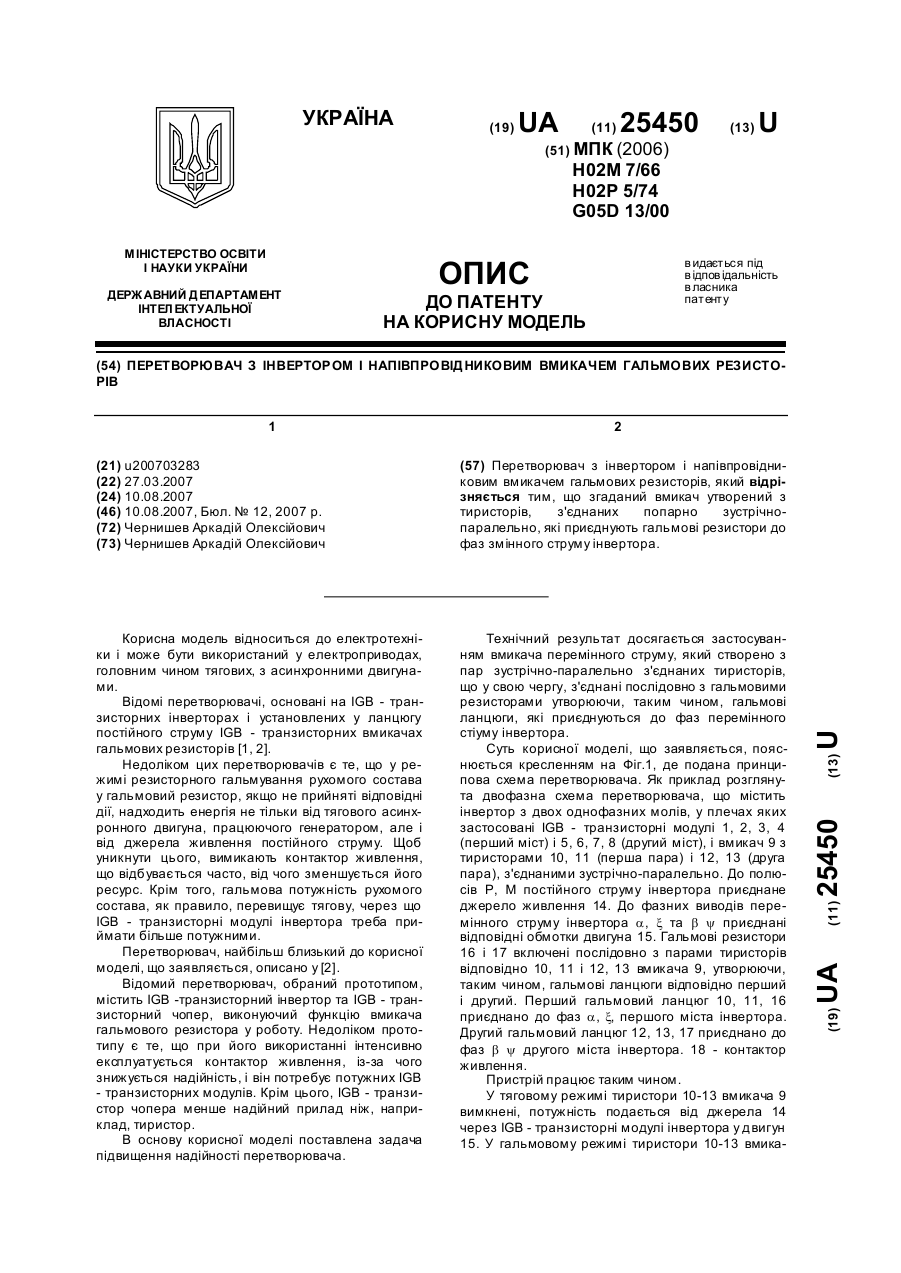

Номер патенту: 25450

Опубліковано: 10.08.2007

Автор: Чернишев Аркадій Олексійович

МПК: G05D 13/00, H02P 5/74, H02M 7/66 ...

Мітки: резисторів, вмикачем, перетворювач, гальмових, напівпровідниковим, інвертором

Формула / Реферат:

Перетворювач з інвертором і напівпровідниковим вмикачем гальмових резисторів, який відрізняється тим, що згаданий вмикач утворений з тиристорів, з'єднаних попарно зустрічно-паралельно, які приєднують гальмові резистори до фаз змінного струму інвертора.

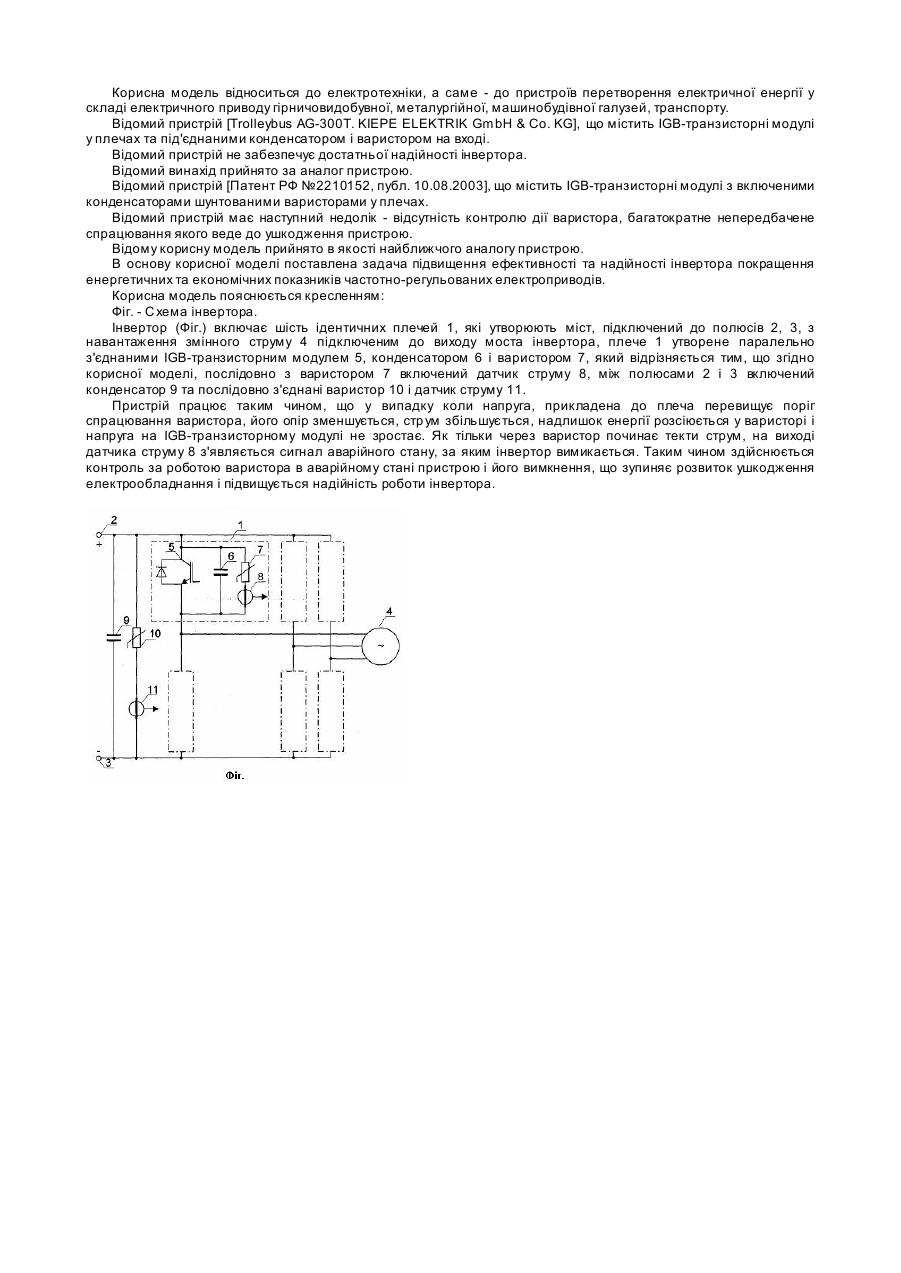

Номер патенту: 24262

Опубліковано: 25.06.2007

Автор: Поліщук Петро Іванович

МПК: H02M 7/66, H02H 7/122

Мітки: інвертор

Формула / Реферат:

Інвертор, що містить шість ідентичних плечей, які утворюють міст, підключений до полюсів, з навантаженням змінного струму, підключеним до виходу моста інвертора, плече утворене паралельно з'єднаними IGB-транзисторним модулем, конденсатором і варистором, який відрізняється тим, що послідовно з варистором включений датчик струму, між полюсами включений конденсатор та послідовно з'єднані варистор і датчик струму.

Номер патенту: 24435

Опубліковано: 25.06.2007

Автор: Чернишев Аркадій Олексійович

МПК: H02P 5/74, G05D 13/00, H02M 7/66 ...

Мітки: вмикачем, гальмових, напівпровідниковим, інвертором, резисторів, перетворювач, трифазним

Формула / Реферат:

Перетворювач з трифазним інвертором і напівпровідниковим вмикачем гальмових резисторів, який відрізняється тим, що згаданий вмикач утворено з трьох тиристорів, з'єднаних послідовно один за одним у трикутник, між вершинами якого і фазами змінного струму інвертора включені гальмові резистори.

Номер патенту: 48326

Опубліковано: 15.08.2002

Автори: Комаров Микола Сергійович, Румянцев Ярослав Володимирович

МПК: H02M 7/66

Мітки: струм, перетворенням, інвертор, напруги, проміжним

Формула / Реферат:

Інвертор з проміжним перетворенням напруги в струм, що містить: трансформатор, який має першу і другу первинні обмотки з протилежною полярністю і вторинну обмотку; перший і другий ключі, включені між вхідними виводами і першою і другою обмотками трансформатора відповідно; третій ключ, включений між вторинною обмоткою і вихідним фільтром; вихідний фільтр, що починається з ємнісного елемента; систему управління, перший, другий і третій вихідні...
