Універсальний мажоритарний модуль

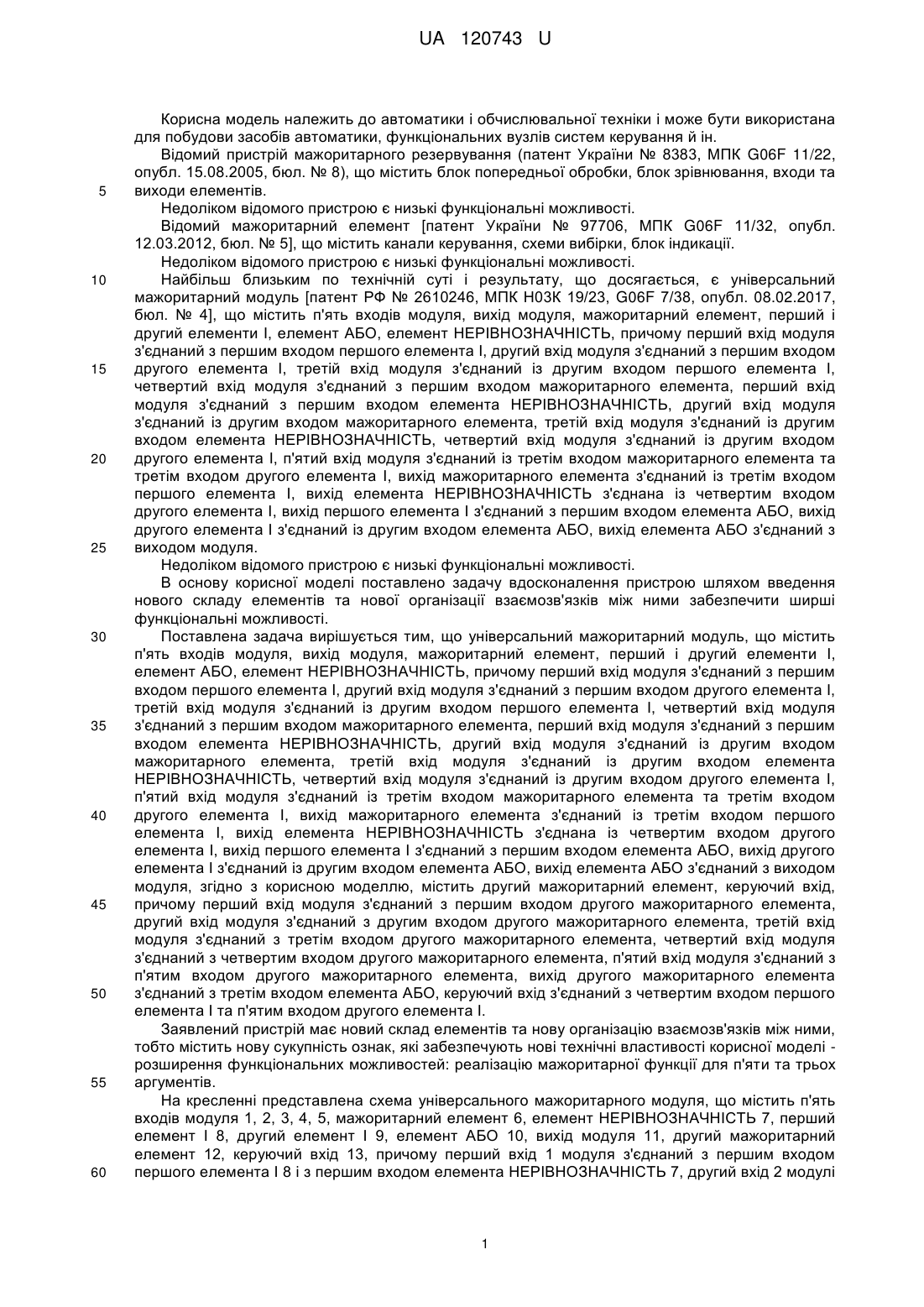

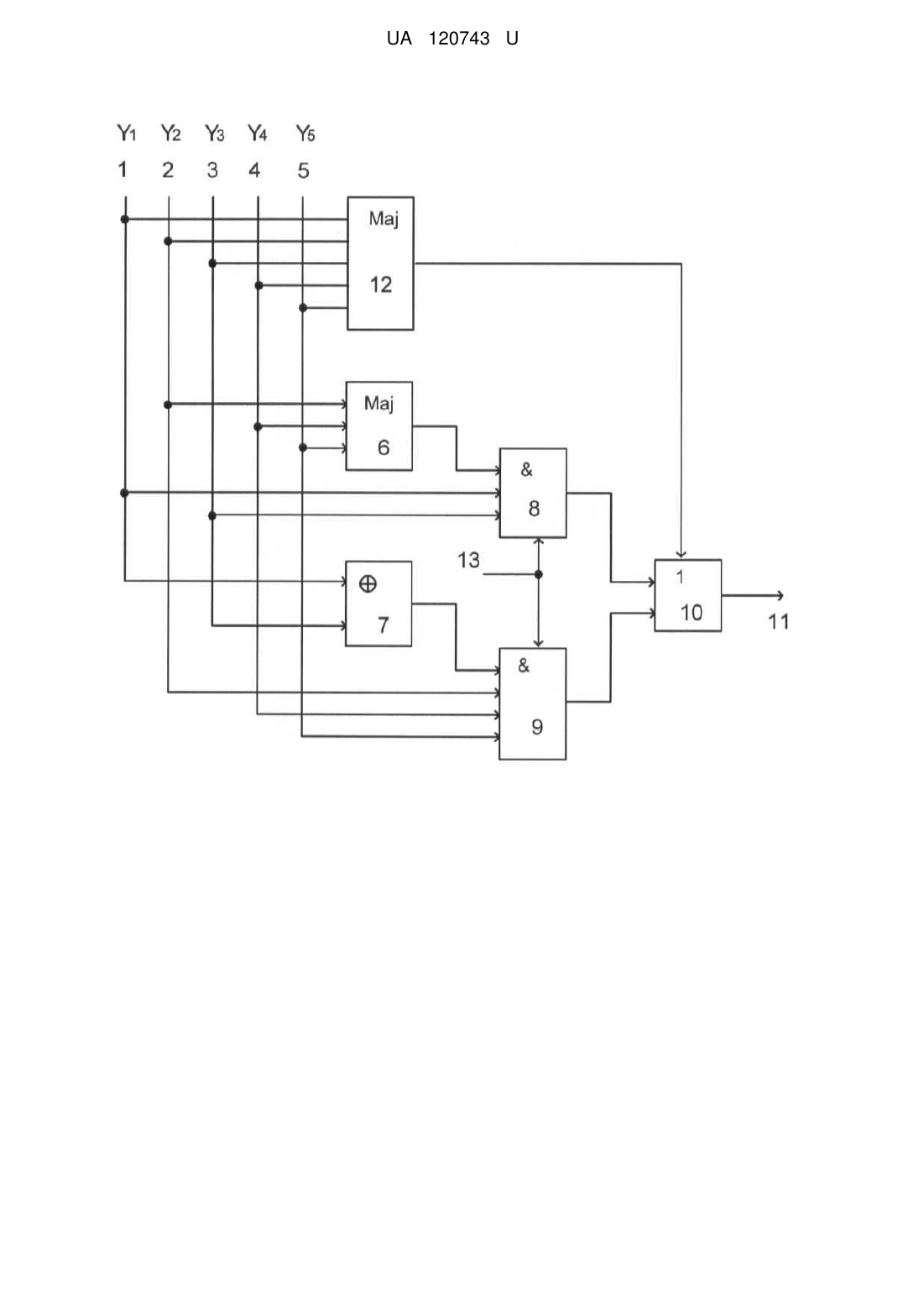

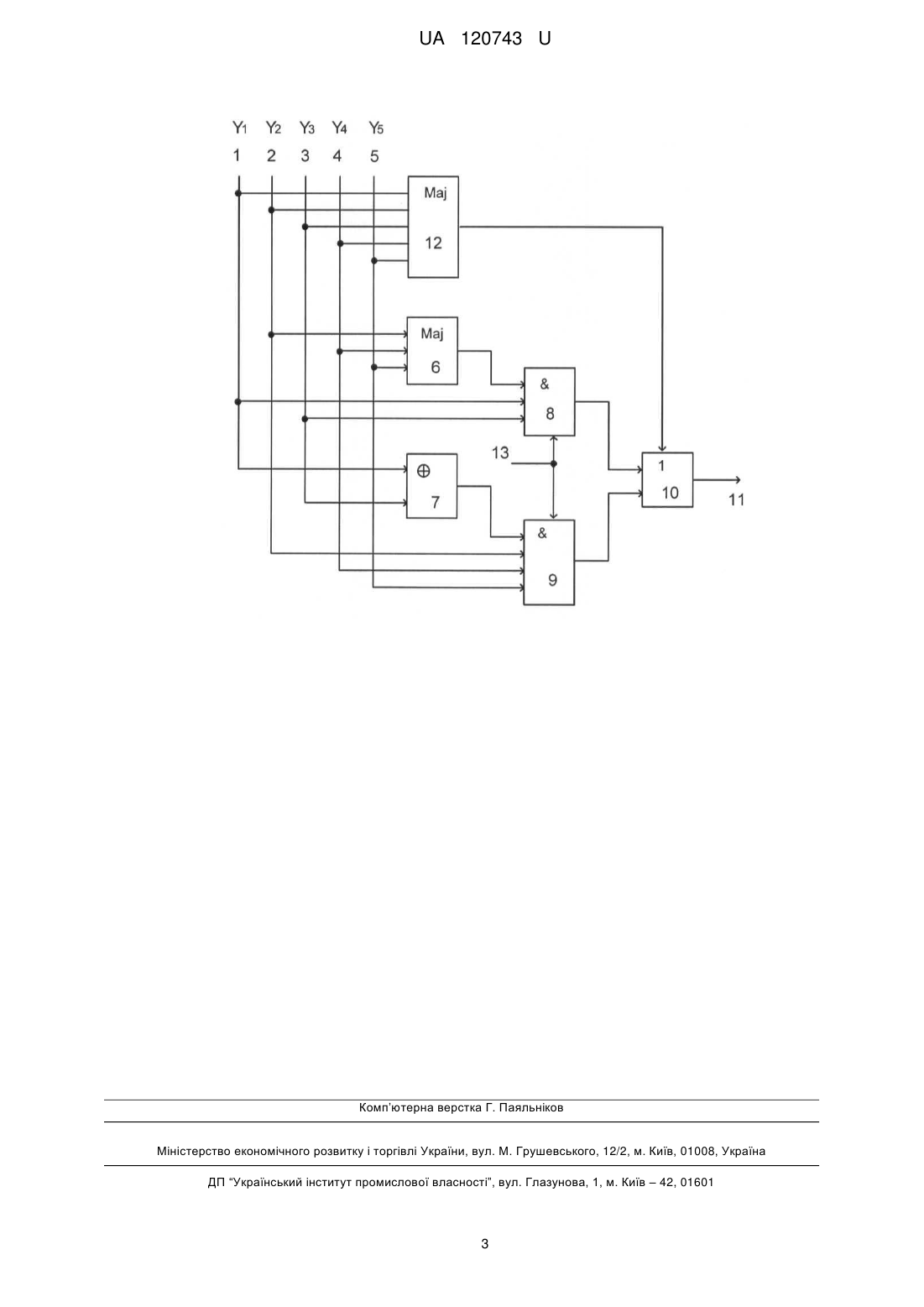

Реферат: UA 120743 U UA 120743 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики і обчислювальної техніки і може бути використана для побудови засобів автоматики, функціональних вузлів систем керування й ін. Відомий пристрій мажоритарного резервування (патент України № 8383, МПК G06F 11/22, опубл. 15.08.2005, бюл. № 8), що містить блок попередньої обробки, блок зрівнювання, входи та виходи елементів. Недоліком відомого пристрою є низькі функціональні можливості. Відомий мажоритарний елемент [патент України № 97706, МПК G06F 11/32, опубл. 12.03.2012, бюл. № 5], що містить канали керування, схеми вибірки, блок індикації. Недоліком відомого пристрою є низькі функціональні можливості. Найбільш близьким по технічній суті і результату, що досягається, є універсальний мажоритарний модуль [патент РФ № 2610246, МПК Н03К 19/23, G06F 7/38, опубл. 08.02.2017, бюл. № 4], що містить п'ять входів модуля, вихід модуля, мажоритарний елемент, перший і другий елементи І, елемент АБО, елемент НЕРІВНОЗНАЧНІСТЬ, причому перший вхід модуля з'єднаний з першим входом першого елемента І, другий вхід модуля з'єднаний з першим входом другого елемента І, третій вхід модуля з'єднаний із другим входом першого елемента І, четвертий вхід модуля з'єднаний з першим входом мажоритарного елемента, перший вхід модуля з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, другий вхід модуля з'єднаний із другим входом мажоритарного елемента, третій вхід модуля з'єднаний із другим входом елемента НЕРІВНОЗНАЧНІСТЬ, четвертий вхід модуля з'єднаний із другим входом другого елемента І, п'ятий вхід модуля з'єднаний із третім входом мажоритарного елемента та третім входом другого елемента І, вихід мажоритарного елемента з'єднаний із третім входом першого елемента І, вихід елемента НЕРІВНОЗНАЧНІСТЬ з'єднана із четвертим входом другого елемента І, вихід першого елемента І з'єднаний з першим входом елемента АБО, вихід другого елемента І з'єднаний із другим входом елемента АБО, вихід елемента АБО з'єднаний з виходом модуля. Недоліком відомого пристрою є низькі функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення пристрою шляхом введення нового складу елементів та нової організації взаємозв'язків між ними забезпечити ширші функціональні можливості. Поставлена задача вирішується тим, що універсальний мажоритарний модуль, що містить п'ять входів модуля, вихід модуля, мажоритарний елемент, перший і другий елементи І, елемент АБО, елемент НЕРІВНОЗНАЧНІСТЬ, причому перший вхід модуля з'єднаний з першим входом першого елемента І, другий вхід модуля з'єднаний з першим входом другого елемента І, третій вхід модуля з'єднаний із другим входом першого елемента І, четвертий вхід модуля з'єднаний з першим входом мажоритарного елемента, перший вхід модуля з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, другий вхід модуля з'єднаний із другим входом мажоритарного елемента, третій вхід модуля з'єднаний із другим входом елемента НЕРІВНОЗНАЧНІСТЬ, четвертий вхід модуля з'єднаний із другим входом другого елемента І, п'ятий вхід модуля з'єднаний із третім входом мажоритарного елемента та третім входом другого елемента І, вихід мажоритарного елемента з'єднаний із третім входом першого елемента І, вихід елемента НЕРІВНОЗНАЧНІСТЬ з'єднана із четвертим входом другого елемента І, вихід першого елемента І з'єднаний з першим входом елемента АБО, вихід другого елемента І з'єднаний із другим входом елемента АБО, вихід елемента АБО з'єднаний з виходом модуля, згідно з корисною моделлю, містить другий мажоритарний елемент, керуючий вхід, причому перший вхід модуля з'єднаний з першим входом другого мажоритарного елемента, другий вхід модуля з'єднаний з другим входом другого мажоритарного елемента, третій вхід модуля з'єднаний з третім входом другого мажоритарного елемента, четвертий вхід модуля з'єднаний з четвертим входом другого мажоритарного елемента, п'ятий вхід модуля з'єднаний з п'ятим входом другого мажоритарного елемента, вихід другого мажоритарного елемента з'єднаний з третім входом елемента АБО, керуючий вхід з'єднаний з четвертим входом першого елемента І та п'ятим входом другого елемента І. Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі розширення функціональних можливостей: реалізацію мажоритарної функції для п'яти та трьох аргументів. На кресленні представлена схема універсального мажоритарного модуля, що містить п'ять входів модуля 1, 2, 3, 4, 5, мажоритарний елемент 6, елемент НЕРІВНОЗНАЧНІСТЬ 7, перший елемент І 8, другий елемент І 9, елемент АБО 10, вихід модуля 11, другий мажоритарний елемент 12, керуючий вхід 13, причому перший вхід 1 модуля з'єднаний з першим входом першого елемента І 8 і з першим входом елемента НЕРІВНОЗНАЧНІСТЬ 7, другий вхід 2 модулі 1 UA 120743 U 5 10 15 20 з'єднаний з першим входом другого елемента І 9 і із другим входом мажоритарного елемента 6, третій вхід 3 модулі з'єднаний із другим входом першого елемента І 8 і із другим входом елемента НЕРІВНОЗНАЧНІСТЬ 7, четвертий вхід 4 модулі з'єднаний з першим входом мажоритарного елемента 6 і із другим входом другого елемента І 9, п'ятий вхід 5 модуля з'єднаний із третім входом мажоритарного елемента 6 і третім входом другого елемента І 9, вихід мажоритарного елемента 6 з'єднаний із третім входом першого елемента І 8, вихід елемента НЕРІВНОЗНАЧНІСТЬ 7 з'єднана із четвертим входом другого елемента І 9, вихід першого елемента І 8 з'єднаний з першим входом елемента АБО 10, вихід другого елемента І 9 з'єднаний із другим входом елемента АБО 10, вихід елемента АБО 10 з'єднаний з виходом модуля 11, перший вхід модуля 1 з'єднаний з першим входом другого мажоритарного елемента 12, другий вхід модуля 2 з'єднаний з другим входом другого мажоритарного елемента 12, третій вхід модуля 3 з'єднаний з третім входом другого мажоритарного елемента 12, четвертий вхід модуля 4 з'єднаний з четвертим входом другого мажоритарного елемента 12, п'ятий вхід модуля 5 з'єднаний з п'ятим входом другого мажоритарного елемента 12, вихід другого мажоритарного елемента 12 з'єднаний з третім входом елемента АБО 10, керуючий вхід 13 з'єднаний з четвертим входом першого елемента І 8 та п'ятим входом другого елемента І 9. Робота універсального мажоритарного модуля здійснюється в такий спосіб. При значенні сигналу на керуючому вході 13 "0" пристрій реалізує мажоритарну функцію для п'яти аргументів, а при значенні "1" - відповідні мажоритарні функції для трьох аргументів. Порівняння характеристик прототипу та пристрою, що заявляється, показує, що заявлений пристрій має більш широкі функціональні можливості, тому що реалізує мажоритарні функції для п'яти та трьох аргументів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 Універсальний мажоритарний модуль, що містить п'ять входів модуля, вихід модуля, мажоритарний елемент, перший і другий елементи І, елемент АБО, елемент НЕРІВНОЗНАЧНІСТЬ, причому перший вхід модуля з'єднаний з першим входом першого елемента І, другий вхід модуля з'єднаний з першим входом другого елемента І, третій вхід модуля з'єднаний із другим входом першого елемента І, четвертий вхід модуля з'єднаний з першим входом мажоритарного елемента, перший вхід модуля з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, другий вхід модуля з'єднаний із другим входом мажоритарного елемента, третій вхід модуля з'єднаний із другим входом елемента НЕРІВНОЗНАЧНІСТЬ, четвертий вхід модуля з'єднаний із другим входом другого елемента І, п'ятий вхід модуля з'єднаний із третім входом мажоритарного елемента та третім входом другого елемента І, вихід мажоритарного елемента з'єднаний із третім входом першого елемента І, вихід елемента НЕРІВНОЗНАЧНІСТЬ з'єднана із четвертим входом другого елемента І, вихід першого елемента І з'єднаний з першим входом елемента АБО, вихід другого елемента І з'єднаний із другим входом елемента АБО, вихід елемента АБО з'єднаний з виходом модуля, який відрізняється тим, що містить другий мажоритарний елемент, керуючий вхід, причому перший вхід модуля з'єднаний з першим входом другого мажоритарного елемента, другий вхід модуля з'єднаний з другим входом другого мажоритарного елемента, третій вхід модуля з'єднаний з третім входом другого мажоритарного елемента, четвертий вхід модуля з'єднаний з четвертим входом другого мажоритарного елемента, п'ятий вхід модуля з'єднаний з п'ятим входом другого мажоритарного елемента, вихід другого мажоритарного елемента з'єднаний з третім входом елемента АБО, керуючий вхід з'єднаний з четвертим входом першого елемента І та п'ятим входом другого елемента І. 2 UA 120743 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
