Логічний модуль

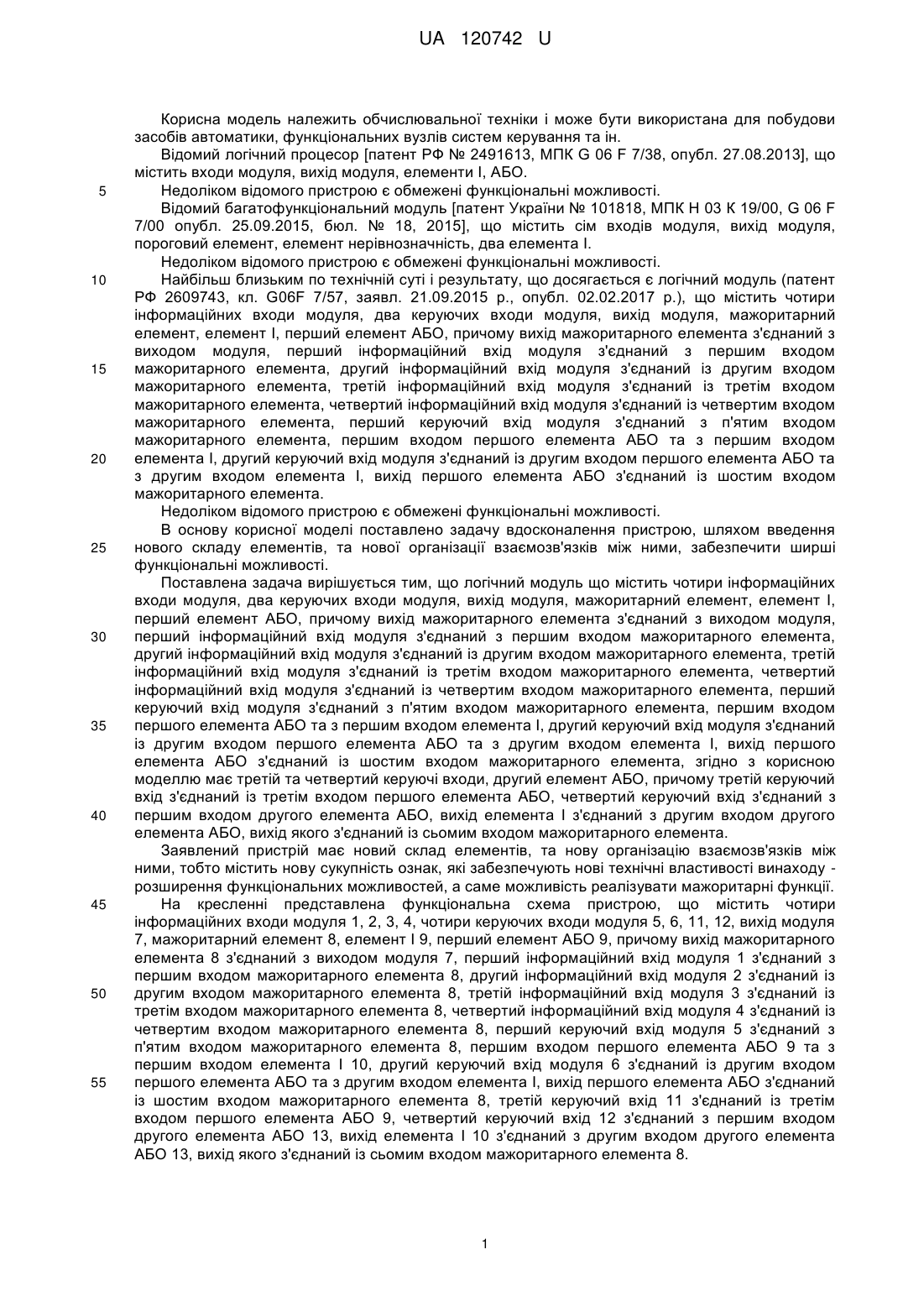

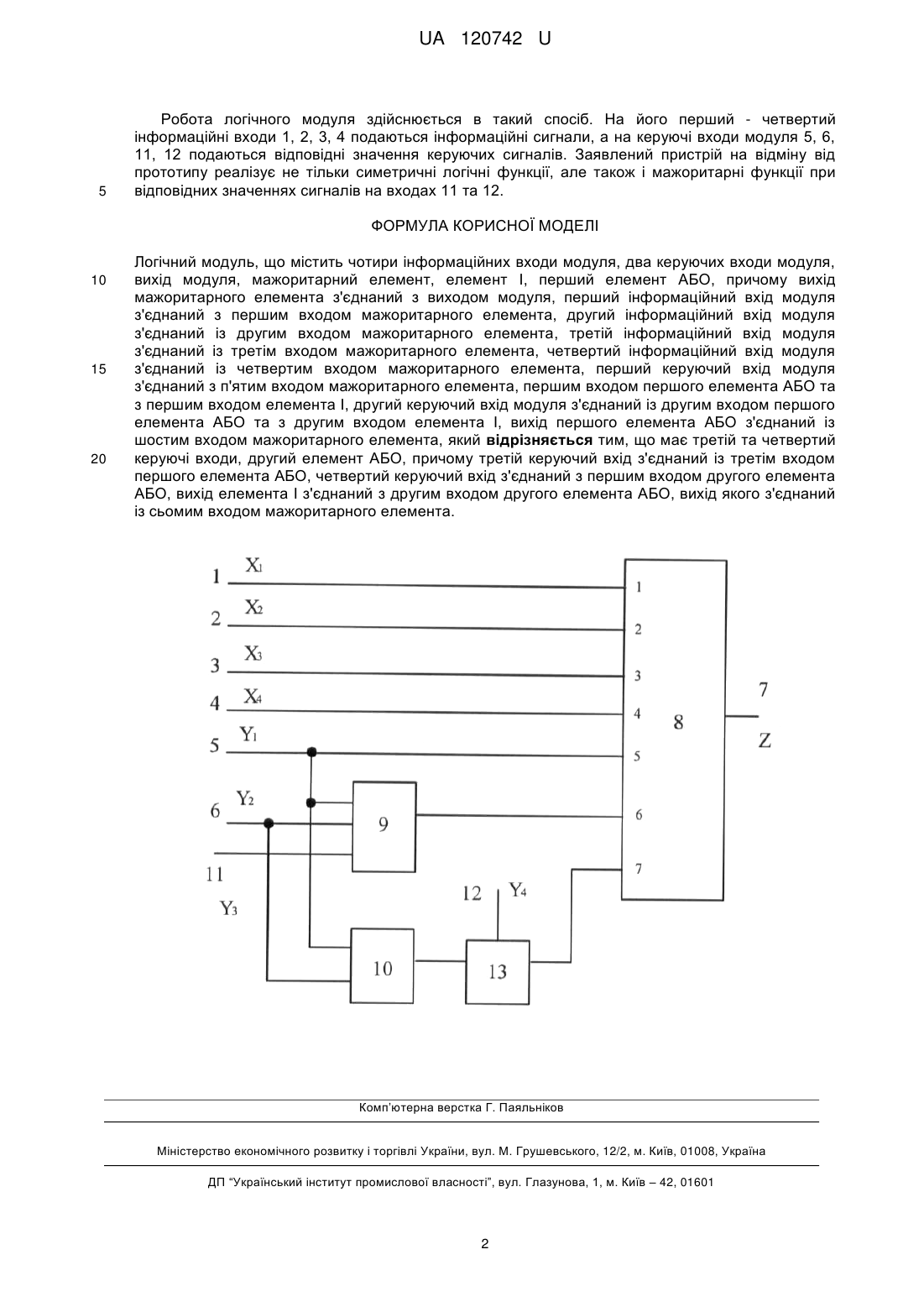

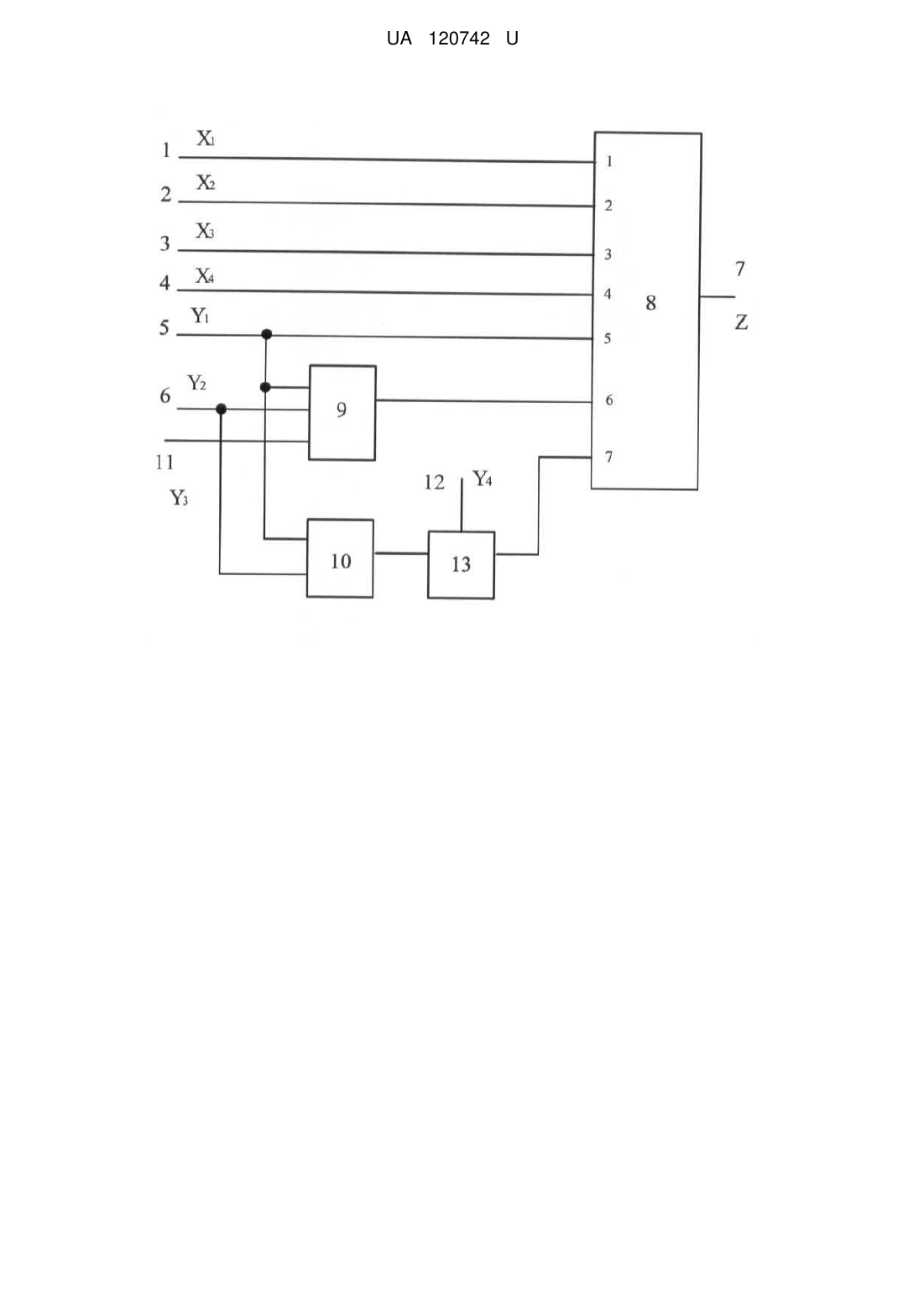

Реферат: UA 120742 U UA 120742 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить обчислювальної техніки і може бути використана для побудови засобів автоматики, функціональних вузлів систем керування та ін. Відомий логічний процесор [патент РФ № 2491613, МПК G 06 F 7/38, опубл. 27.08.2013], що містить входи модуля, вихід модуля, елементи І, АБО. Недоліком відомого пристрою є обмежені функціональні можливості. Відомий багатофункціональний модуль [патент України № 101818, МПК Н 03 К 19/00, G 06 F 7/00 опубл. 25.09.2015, бюл. № 18, 2015], що містить сім входів модуля, вихід модуля, пороговий елемент, елемент нерівнозначність, два елемента І. Недоліком відомого пристрою є обмежені функціональні можливості. Найбільш близьким по технічній суті і результату, що досягається є логічний модуль (патент РФ 2609743, кл. G06F 7/57, заявл. 21.09.2015 р., опубл. 02.02.2017 р.), що містить чотири інформаційних входи модуля, два керуючих входи модуля, вихід модуля, мажоритарний елемент, елемент І, перший елемент АБО, причому вихід мажоритарного елемента з'єднаний з виходом модуля, перший інформаційний вхід модуля з'єднаний з першим входом мажоритарного елемента, другий інформаційний вхід модуля з'єднаний із другим входом мажоритарного елемента, третій інформаційний вхід модуля з'єднаний із третім входом мажоритарного елемента, четвертий інформаційний вхід модуля з'єднаний із четвертим входом мажоритарного елемента, перший керуючий вхід модуля з'єднаний з п'ятим входом мажоритарного елемента, першим входом першого елемента АБО та з першим входом елемента І, другий керуючий вхід модуля з'єднаний із другим входом першого елемента АБО та з другим входом елемента І, вихід першого елемента АБО з'єднаний із шостим входом мажоритарного елемента. Недоліком відомого пристрою є обмежені функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення пристрою, шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості. Поставлена задача вирішується тим, що логічний модуль що містить чотири інформаційних входи модуля, два керуючих входи модуля, вихід модуля, мажоритарний елемент, елемент І, перший елемент АБО, причому вихід мажоритарного елемента з'єднаний з виходом модуля, перший інформаційний вхід модуля з'єднаний з першим входом мажоритарного елемента, другий інформаційний вхід модуля з'єднаний із другим входом мажоритарного елемента, третій інформаційний вхід модуля з'єднаний із третім входом мажоритарного елемента, четвертий інформаційний вхід модуля з'єднаний із четвертим входом мажоритарного елемента, перший керуючий вхід модуля з'єднаний з п'ятим входом мажоритарного елемента, першим входом першого елемента АБО та з першим входом елемента І, другий керуючий вхід модуля з'єднаний із другим входом першого елемента АБО та з другим входом елемента І, вихід першого елемента АБО з'єднаний із шостим входом мажоритарного елемента, згідно з корисною моделлю має третій та четвертий керуючі входи, другий елемент АБО, причому третій керуючий вхід з'єднаний із третім входом першого елемента АБО, четвертий керуючий вхід з'єднаний з першим входом другого елемента АБО, вихід елемента І з'єднаний з другим входом другого елемента АБО, вихід якого з'єднаний із сьомим входом мажоритарного елемента. Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості винаходу розширення функціональних можливостей, а саме можливість реалізувати мажоритарні функції. На кресленні представлена функціональна схема пристрою, що містить чотири інформаційних входи модуля 1, 2, 3, 4, чотири керуючих входи модуля 5, 6, 11, 12, вихід модуля 7, мажоритарний елемент 8, елемент І 9, перший елемент АБО 9, причому вихід мажоритарного елемента 8 з'єднаний з виходом модуля 7, перший інформаційний вхід модуля 1 з'єднаний з першим входом мажоритарного елемента 8, другий інформаційний вхід модуля 2 з'єднаний із другим входом мажоритарного елемента 8, третій інформаційний вхід модуля 3 з'єднаний із третім входом мажоритарного елемента 8, четвертий інформаційний вхід модуля 4 з'єднаний із четвертим входом мажоритарного елемента 8, перший керуючий вхід модуля 5 з'єднаний з п'ятим входом мажоритарного елемента 8, першим входом першого елемента АБО 9 та з першим входом елемента І 10, другий керуючий вхід модуля 6 з'єднаний із другим входом першого елемента АБО та з другим входом елемента І, вихід першого елемента АБО з'єднаний із шостим входом мажоритарного елемента 8, третій керуючий вхід 11 з'єднаний із третім входом першого елемента АБО 9, четвертий керуючий вхід 12 з'єднаний з першим входом другого елемента АБО 13, вихід елемента І 10 з'єднаний з другим входом другого елемента АБО 13, вихід якого з'єднаний із сьомим входом мажоритарного елемента 8. 1 UA 120742 U 5 Робота логічного модуля здійснюється в такий спосіб. На його перший - четвертий інформаційні входи 1, 2, 3, 4 подаються інформаційні сигнали, а на керуючі входи модуля 5, 6, 11, 12 подаються відповідні значення керуючих сигналів. Заявлений пристрій на відміну від прототипу реалізує не тільки симетричні логічні функції, але також і мажоритарні функції при відповідних значеннях сигналів на входах 11 та 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Логічний модуль, що містить чотири інформаційних входи модуля, два керуючих входи модуля, вихід модуля, мажоритарний елемент, елемент І, перший елемент АБО, причому вихід мажоритарного елемента з'єднаний з виходом модуля, перший інформаційний вхід модуля з'єднаний з першим входом мажоритарного елемента, другий інформаційний вхід модуля з'єднаний із другим входом мажоритарного елемента, третій інформаційний вхід модуля з'єднаний із третім входом мажоритарного елемента, четвертий інформаційний вхід модуля з'єднаний із четвертим входом мажоритарного елемента, перший керуючий вхід модуля з'єднаний з п'ятим входом мажоритарного елемента, першим входом першого елемента АБО та з першим входом елемента І, другий керуючий вхід модуля з'єднаний із другим входом першого елемента АБО та з другим входом елемента І, вихід першого елемента АБО з'єднаний із шостим входом мажоритарного елемента, який відрізняється тим, що має третій та четвертий керуючі входи, другий елемент АБО, причому третій керуючий вхід з'єднаний із третім входом першого елемента АБО, четвертий керуючий вхід з'єднаний з першим входом другого елемента АБО, вихід елемента І з'єднаний з другим входом другого елемента АБО, вихід якого з'єднаний із сьомим входом мажоритарного елемента. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
