Мажоритарний модуль

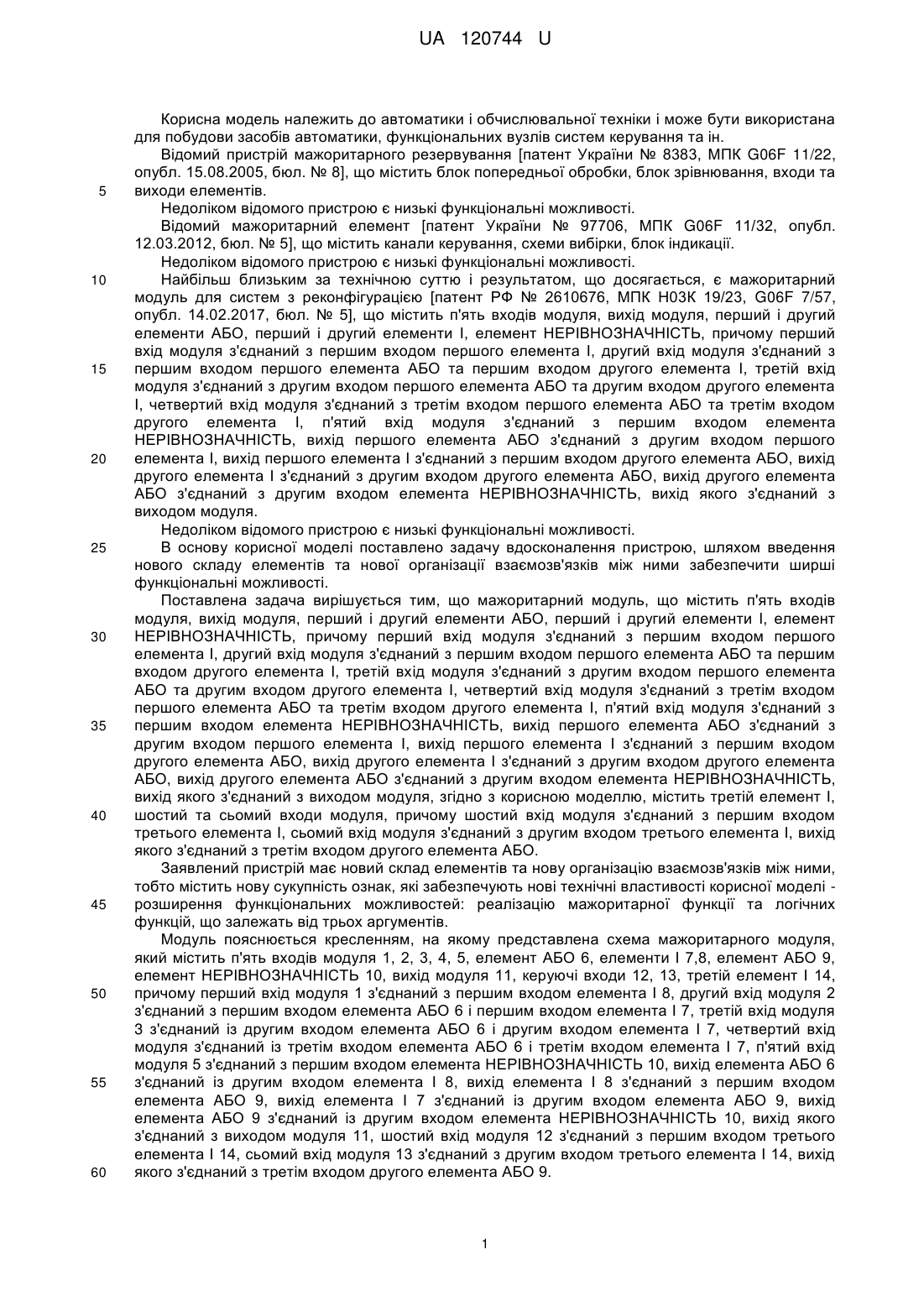

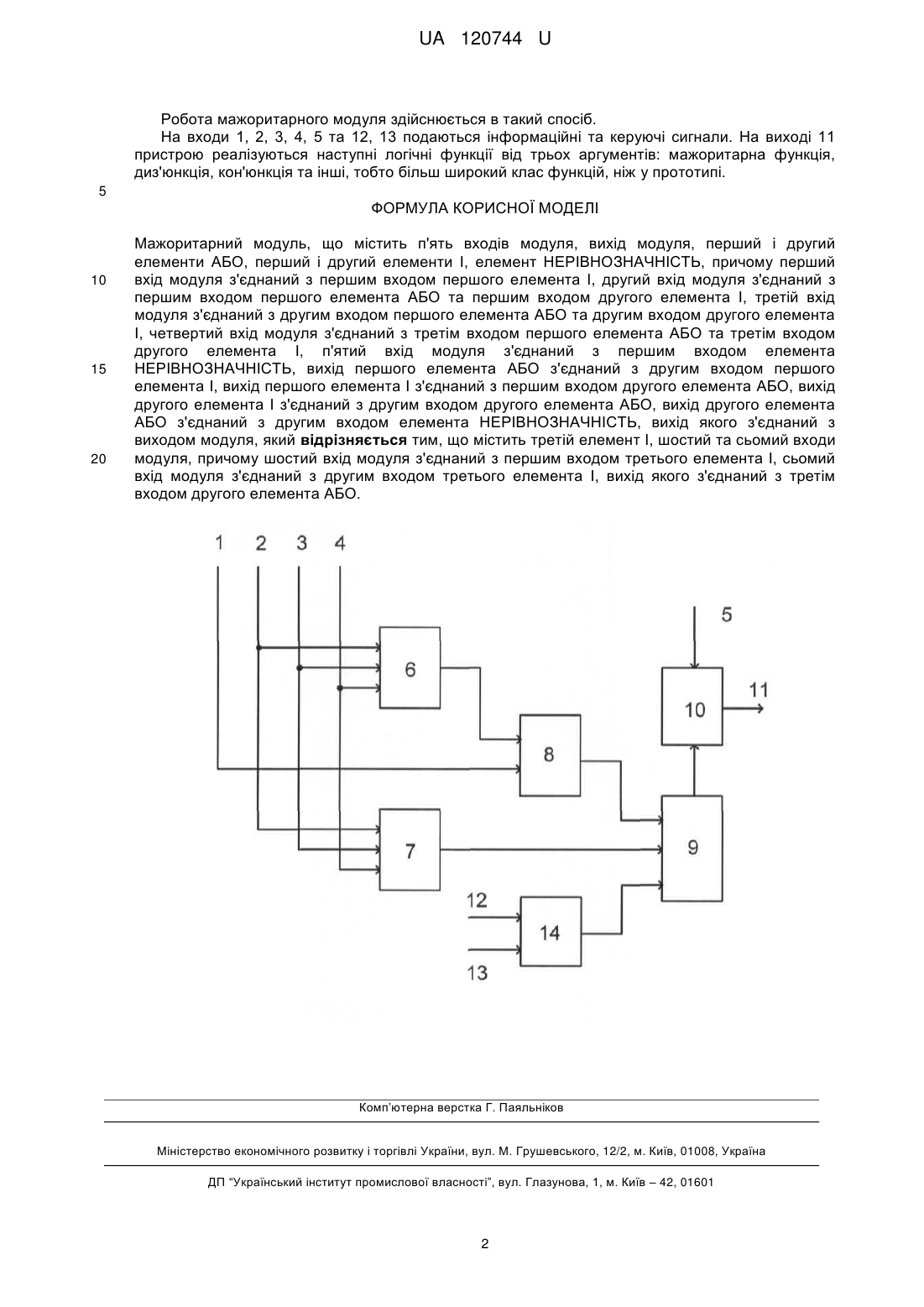

Реферат: UA 120744 U UA 120744 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до автоматики і обчислювальної техніки і може бути використана для побудови засобів автоматики, функціональних вузлів систем керування та ін. Відомий пристрій мажоритарного резервування [патент України № 8383, МПК G06F 11/22, опубл. 15.08.2005, бюл. № 8], що містить блок попередньої обробки, блок зрівнювання, входи та виходи елементів. Недоліком відомого пристрою є низькі функціональні можливості. Відомий мажоритарний елемент [патент України № 97706, МПК G06F 11/32, опубл. 12.03.2012, бюл. № 5], що містить канали керування, схеми вибірки, блок індикації. Недоліком відомого пристрою є низькі функціональні можливості. Найбільш близьким за технічною суттю і результатом, що досягається, є мажоритарний модуль для систем з реконфігурацією [патент РФ № 2610676, МПК Н03К 19/23, G06F 7/57, опубл. 14.02.2017, бюл. № 5], що містить п'ять входів модуля, вихід модуля, перший і другий елементи АБО, перший і другий елементи І, елемент НЕРІВНОЗНАЧНІСТЬ, причому перший вхід модуля з'єднаний з першим входом першого елемента І, другий вхід модуля з'єднаний з першим входом першого елемента АБО та першим входом другого елемента І, третій вхід модуля з'єднаний з другим входом першого елемента АБО та другим входом другого елемента І, четвертий вхід модуля з'єднаний з третім входом першого елемента АБО та третім входом другого елемента І, п'ятий вхід модуля з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід першого елемента АБО з'єднаний з другим входом першого елемента І, вихід першого елемента І з'єднаний з першим входом другого елемента АБО, вихід другого елемента І з'єднаний з другим входом другого елемента АБО, вихід другого елемента АБО з'єднаний з другим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з виходом модуля. Недоліком відомого пристрою є низькі функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення пристрою, шляхом введення нового складу елементів та нової організації взаємозв'язків між ними забезпечити ширші функціональні можливості. Поставлена задача вирішується тим, що мажоритарний модуль, що містить п'ять входів модуля, вихід модуля, перший і другий елементи АБО, перший і другий елементи І, елемент НЕРІВНОЗНАЧНІСТЬ, причому перший вхід модуля з'єднаний з першим входом першого елемента І, другий вхід модуля з'єднаний з першим входом першого елемента АБО та першим входом другого елемента І, третій вхід модуля з'єднаний з другим входом першого елемента АБО та другим входом другого елемента І, четвертий вхід модуля з'єднаний з третім входом першого елемента АБО та третім входом другого елемента І, п'ятий вхід модуля з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід першого елемента АБО з'єднаний з другим входом першого елемента І, вихід першого елемента І з'єднаний з першим входом другого елемента АБО, вихід другого елемента І з'єднаний з другим входом другого елемента АБО, вихід другого елемента АБО з'єднаний з другим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з виходом модуля, згідно з корисною моделлю, містить третій елемент І, шостий та сьомий входи модуля, причому шостий вхід модуля з'єднаний з першим входом третього елемента І, сьомий вхід модуля з'єднаний з другим входом третього елемента І, вихід якого з'єднаний з третім входом другого елемента АБО. Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі розширення функціональних можливостей: реалізацію мажоритарної функції та логічних функцій, що залежать від трьох аргументів. Модуль пояснюється кресленням, на якому представлена схема мажоритарного модуля, який містить п'ять входів модуля 1, 2, 3, 4, 5, елемент АБО 6, елементи І 7,8, елемент АБО 9, елемент НЕРІВНОЗНАЧНІСТЬ 10, вихід модуля 11, керуючі входи 12, 13, третій елемент І 14, причому перший вхід модуля 1 з'єднаний з першим входом елемента І 8, другий вхід модуля 2 з'єднаний з першим входом елемента АБО 6 і першим входом елемента І 7, третій вхід модуля 3 з'єднаний із другим входом елемента АБО 6 і другим входом елемента І 7, четвертий вхід модуля з'єднаний із третім входом елемента АБО 6 і третім входом елемента І 7, п'ятий вхід модуля 5 з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ 10, вихід елемента АБО 6 з'єднаний із другим входом елемента І 8, вихід елемента І 8 з'єднаний з першим входом елемента АБО 9, вихід елемента І 7 з'єднаний із другим входом елемента АБО 9, вихід елемента АБО 9 з'єднаний із другим входом елемента НЕРІВНОЗНАЧНІСТЬ 10, вихід якого з'єднаний з виходом модуля 11, шостий вхід модуля 12 з'єднаний з першим входом третього елемента І 14, сьомий вхід модуля 13 з'єднаний з другим входом третього елемента І 14, вихід якого з'єднаний з третім входом другого елемента АБО 9. 1 UA 120744 U Робота мажоритарного модуля здійснюється в такий спосіб. На входи 1, 2, 3, 4, 5 та 12, 13 подаються інформаційні та керуючі сигнали. На виході 11 пристрою реалізуються наступні логічні функції від трьох аргументів: мажоритарна функція, диз'юнкція, кон'юнкція та інші, тобто більш широкий клас функцій, ніж у прототипі. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Мажоритарний модуль, що містить п'ять входів модуля, вихід модуля, перший і другий елементи АБО, перший і другий елементи І, елемент НЕРІВНОЗНАЧНІСТЬ, причому перший вхід модуля з'єднаний з першим входом першого елемента І, другий вхід модуля з'єднаний з першим входом першого елемента АБО та першим входом другого елемента І, третій вхід модуля з'єднаний з другим входом першого елемента АБО та другим входом другого елемента І, четвертий вхід модуля з'єднаний з третім входом першого елемента АБО та третім входом другого елемента І, п'ятий вхід модуля з'єднаний з першим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід першого елемента АБО з'єднаний з другим входом першого елемента І, вихід першого елемента І з'єднаний з першим входом другого елемента АБО, вихід другого елемента І з'єднаний з другим входом другого елемента АБО, вихід другого елемента АБО з'єднаний з другим входом елемента НЕРІВНОЗНАЧНІСТЬ, вихід якого з'єднаний з виходом модуля, який відрізняється тим, що містить третій елемент І, шостий та сьомий входи модуля, причому шостий вхід модуля з'єднаний з першим входом третього елемента І, сьомий вхід модуля з'єднаний з другим входом третього елемента І, вихід якого з'єднаний з третім входом другого елемента АБО. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
