Пристрій для транспортування стрічок друкарської машини

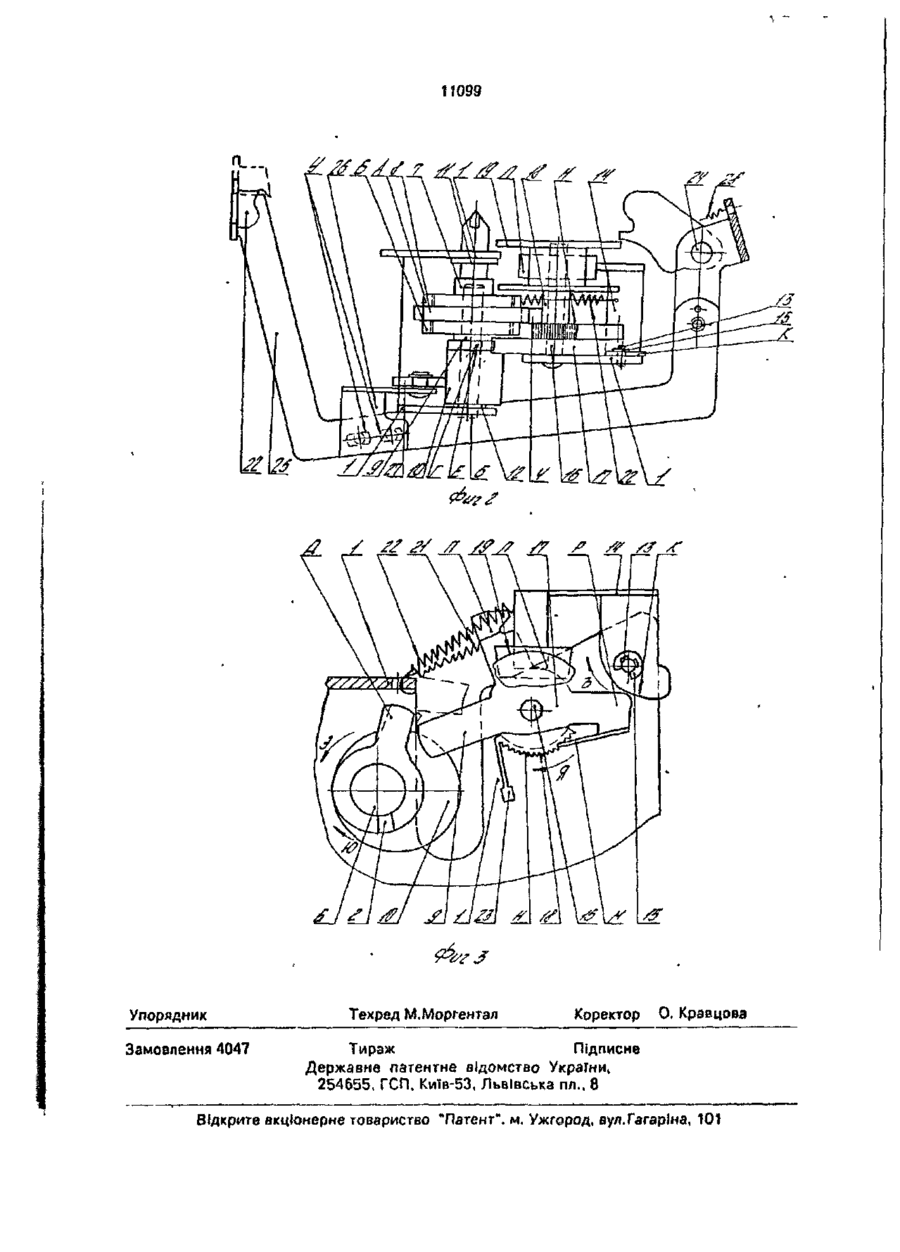

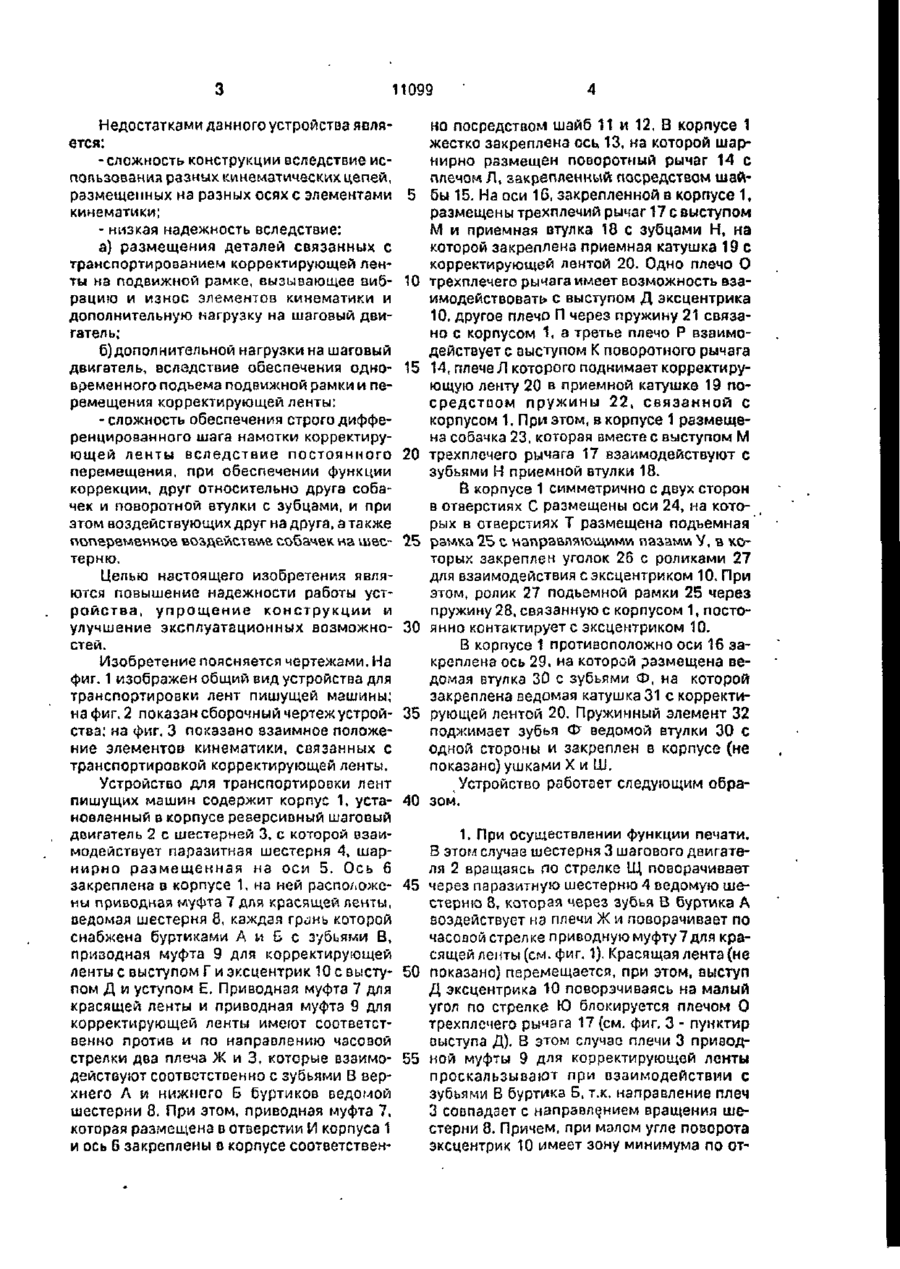

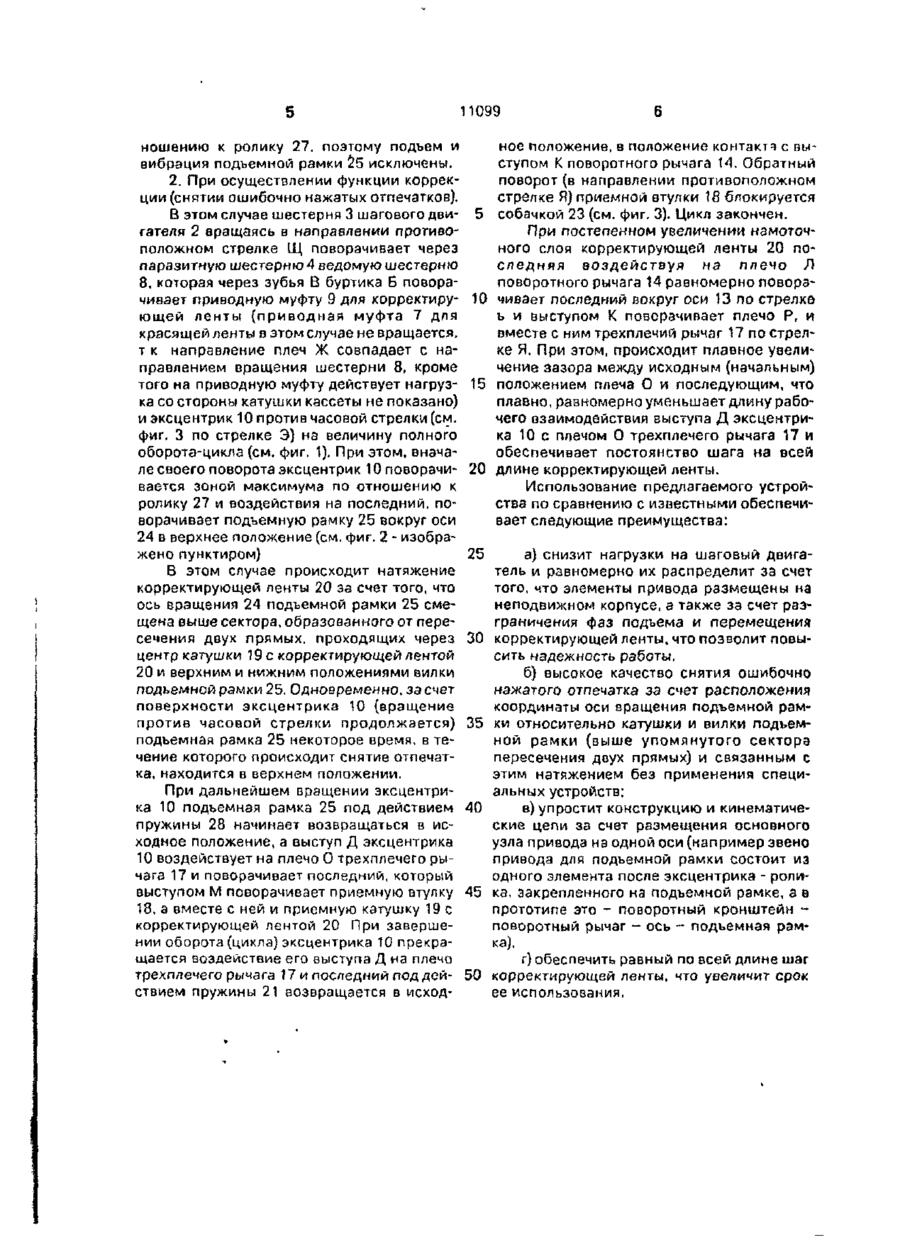

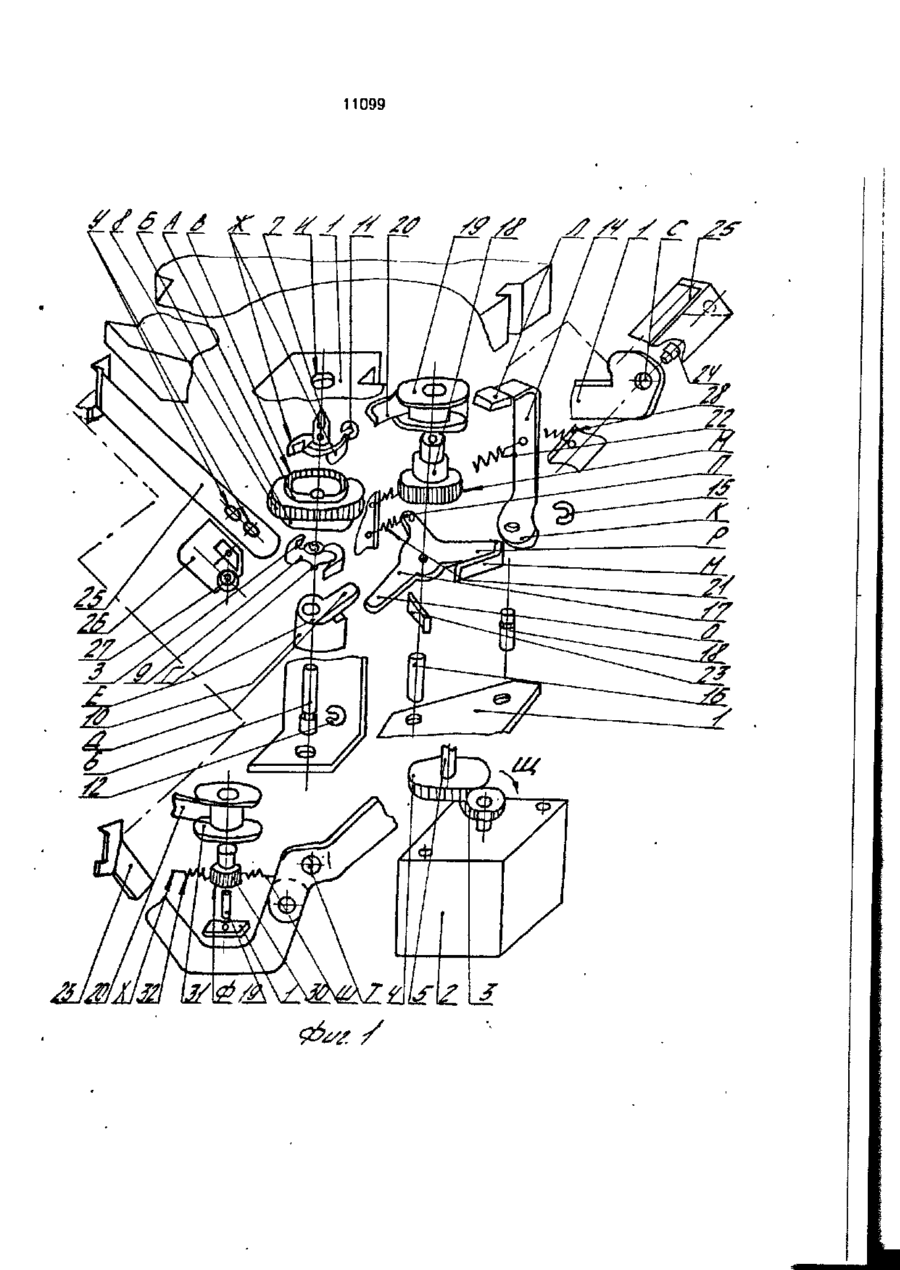

1. Устройство для транспортировки лент пишущих машин, содержащее корпус, установленный в корпусе шаговый двигатель с шестерней, приводную муфгу для красящей ленты и ведомые шестерни, кинематически связанные между собой, первая из которых взаимодействует с шестерней шагового двигателя, а вторая с приводной муфтой для красящей ленты, подъемную рамку, шарнирно размещенную в корпусе, приемную и ведомую втулку с зубьями, катушка для размещения красящих лент, поворотній рычаг, о т л и ч а ю щ е е с я тем, что устройство снабжено эксцентриком с выступом и жестко связанной с ним приводной муфтой для 2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что ось вращения подьемной рамки размещена не ниже верхней границы сектора, образованного пересечением линий, проходящих через центр катушки от верхнего и нижнего положений подьемной рамки. Изобретение относится к области оргтехники и может быть использовано в пишущих машинах. Известно устройство для транспортировки лент пишущих и счетных машин [1], содержащее шаговый двигатель с шестерней, с которой взаимодействуют одновременно две ведомые шестерни привода двух отдельных кинематических цепей, первая из которых через шестерню, приводную муфту и приводной валик предназначена для перемещения красящей ленты, а вторая через шестерню посредством пружины поджатой к ведомой шестерне и эксцентрик с которым постоянно контактирует собачка, связан с рычагом, который контактирует с поворотным рычагом, причем последний через ось связан с подъемной рамкой. корректирующей ленты, размещенными на оси ведомой шестерни, которая установлена с возможностью взаимодействия одной стороной с приводной муфтой для красящей ленты, а другой - с приводной муфтой для корректирующей ленты, собачкой, жестко закрепленной на корпусе и шарнирно установленным на корпусе трехплечим рычагом с выступом, который размещен с возможностью взаимодействия одним плечом с выступон шарнирно установленного и подпружиненного к корпусу поворотного рычагз, другим плечом с выступом эксцент рика, а третьим через пружину связан с корпусом, приемная втулка установлена соосно с трехллечим рычагом с возможностью взаимодействия с его выступом и собачкой, при этом подъемная рамка установлена с возможностью контактирования с эксцентриком. 11099 Недостатками данного устройства является: - сложность конструкции вследствие использования разных кинематических цепей, размещенных на разных осях с элементами кинематики; - низкая надежность вследствие: а) размещения деталей связанных с транспортированием корректирующей ленты на подвижной рамке, вызывающее вибрацию и износ элементов кинематики и дополнительную нагрузку на шаговый двигатель; б) дополнительной нагрузки на шаговый двигатель, вследствие обеспечения одновременного подъема подвижной рамки и перемещения корректирующей ленты: - сложность обеспечения строго дифференцированного шага намотки корректирующей ленты вследствие п о с т о я н н о г о перемещения, при обеспечении функции коррекции, друг относительно друга собачек и поворотной втулки с зубцами, и при этом воздействующих друг на друга, а также попеременное воздействие собачек на шестерню. Целью настоящего изобретения являются повышение надежности работы устройства, упрощение конструкции и улучшение эксплуатационных возможностей. Изобретение поясняется чертежами. На фиг. 1 изображен общий вид устройства для транспортировки лент пишущей машины; на фиг. 2 показан сборочный чертеж устройства; на фиг. 3 показано взаимное положение элементов кинематики, связанных с транспортировкой корректирующей ленты. Устройство для транспортировки лент пишущих машин содержит корпус 1, установленный в корпусе реверсивный шаговый двигатель 2 с шестерней 3. с которой взаимодействует паразитная шестерня 4, шарнирно размещенная на оси 5. Ось 6 закреплена в корпусе 1, на ней расположены приводная муфта 7 для красящей ленты, ведомая шестерня 8, каждая гр^нь которой снабжена буртиками А и Б с зубьями В, приводная муфта 9 для корректирующей ленты с выступом Г и эксцентрик 10 с выступом Д и уступом Е. Приводная муфта 7 для красящей ленты и приводная муфта 9 для корректирующей ленты имеют соответственно против и по направлению часовой стрелки два плеча Ж и 3, которые взаимодействуют соответственно с зубьями В верхнего Л и нижнего Б буртиков ведомой шестерни 8. При этом, приводная муфта 7, которая размещена в отверстии И корпуса 1 и ось 6 закреплены в корпусе соответствен 5 10 15 20 25 30 35 40 но посредством шайб 11 и 12. В корпусе 1 жестко закреплена ось. 13, на которой шарнирно размещен поворотный рычаг 14 с плечом Л , закрепленный посредством шайбы 15. На оси 16, закрепленной в корпусе 1, размещены трехплечий рычаг 17 с выступом М и приемная втулка 18 с зубцами Н, на которой закреплена приемная катушка 19 с корректирующей лентой 20. Одно плечо О трехплечего рычага имеет возможность взаимодействовать с выступом Д эксцентрика 10, другое плечо П через пружину 21 связано с корпусом 1, а третье плечо Р взаимодействует с выступом К поворотного рычага 14, плече Л которого поднимает корректирующую ленту 20 в приемной катушке 19 посредством п р у ж и н ы 22, с в я з а н н о й с корпусом 1. При этом, в корпусе 1 размещена собачка 23, которая вместе с выступом М трехплечего рычага 17 взаимодействуют с зубьями И приемной втулки 18. В корпусе 1 симметрично с двух сторон в отверстиях С размещены оси 24, на которых в отверстиях Т размещена подъемная рамка 25 с направляющими пазами У, в которых закреплен уголок 26 с роликами 27 для взаимодействия с эксцентриком 10. При этом, ролик 27 подъемной рамки 25 через пружину 28, связанную с корпусом 1, постоянно контактируете эксцентриком 10. В корпусе 1 противоположно оси 16 закреплена ось 29. на которой размещена ведомая втулка 30 с зубьями Ф , на которой закреплена ведомая катушка 31 с корректирующей лентой 20. Пружинный элемент 32 поджимает зубья Ф ведомой втулки 30 с одной стороны и закреплен в корпусе (не показано) ушками X и Ш. Устройство работает следующим образом. 1. При осуществлении функции печати. В этом случае шестерня 3 шагового двигателя 2 вращаясь по стрелке Щ поворачивает 45 через паразитную шестерню 4 ведомую шестерню 8, которая через зубья В буртика А воздействует на плечи Ж и поворачивает по часовой стрелке приводную муфту 7для красящей ленты (см. фиг. 1). Красящая лента (не 50 показано) перемещается, при этом, выступ Д эксцентрика 10 поворачиваясь на малый угол по стрелке Ю блокируется плечом О трехплечего рычага 17 (см. фиг. 3 - пунктир выступа Д). В этом случае плечи 3 привод55 ной муфты 9 для корректирующей ленты проскальзывают при взаимодействии с зубьями В буртика Б, т.к. направление плеч 3 совпадает с направлением вращения шестерни 8. Причем, при малом угле поворота эксцентрик 10 имеет зону минимума по от 11099 ношению к ролику 27. поэтому подъем и ное положение, в положение контакта с вывибрация подъемной рамки 25 исключены. ступом К поворотного рычага \А. Обратный 2. При осуществлении функции коррекповорот (в направлении противоположном ции (снятии ошибочно нажатых отпечатков). стрелке Я) приемной втулки 18 блокируется В этом случае шестерня 3 шагового дви- 5 собачкой 23 (см. фиг. 3). Цикл закончен. гателя 2 вращаясь в направлении противоПри постепенном увеличении намоточположном стрелке Щ поворачивает через ного слоя корректирующей ленты 20 попаразитную шестерню 4 ведомую шестерню следняя воздействуя на плечо Л 8, которая через зубья В буртика Б повораповоротного рычага 14 равномерно поворачивает приводную муфту 9 для корректиру- 10 чивает последний вокруг оси 13 по стрелке ющей ленты (приводная муфта 7 для ъ и выступом К поворачивает плечо Р, и красящей ленты в этом случае не вращается, вместе с ним трехплечий рычаг 17 по стрелт к направление плеч Ж совпадает с наке Я. При этом, происходит плавное увелиправлением вращения шестерни 8, кроме чение зазора между исходным (начальным) того на приводную муфту действует нагруз- 15 положением плеча О и последующим, что ка со стороны катушки кассеты не показано) плавно, равномерно уменьшает длину рабои эксцентрик 10 против часовой стрелки (см. чего взаимодействия выступа Д эксцентрифиг. 3 по стрелке Э) на величину полного ка 10 с плечом О трехплечего рычага 17 и оборота-цикла (см. фиг. 1), При этом, вначаобеспечивает постоянство шага на всей ле своего поворота эксцентрик 10 поворачивается зоной максимума по отношению к 20 длине корректирующей ленты. Использование предлагаемого устройролику 27 и воздействия на последний, поства по сравнению с известными обеспечиворачивает подъемную рамку 25 вокруг оси вает следующие преимущества: 24 в верхнее положение (см. фиг. 2 - изображено пунктиром) 25 а) снизит нагрузки на шаговый двигаВ этом случае происходит натяжение тель и равномерно их распределит за счет корректирующей ленты 20 за счет того, что того, что элементы привода размещены на ось вращения 24 подъемной рамки 25 сменеподвижном корпусе, а также за счет разщена выше сектора, образованного от переграничения фаз подъема и перемещения сечения двух прямых, проходящих через 30 корректирующей ленты, что позволит повыцентр катушки 19 с корректирующей лентой сить надежность работы, 20 и верхним и нижним положениями вилки б) высокое качество снятия ошибочно подъемной рамки 25. Одновременно, за счет нажатого отпечатка за счет расположения поверхности эксцентрика 10 {вращение координаты оси вращения подъемной рампротив часовой стрелки продолжается) 35 ки относительно катушки и вилки подъемподъемная рамка 25 некоторое время, в теной рамки (выше упомянутого сектора чение которого происходит снятие отпечатпересечения двух прямых) и связанным с ка, находится в верхнем положении. этим натяжением без применения специальных устройств; При дальнейшем вращении эксцентрика 10 подъемная рамка 25 под действием 40 в) упростит конструкцию и кинематичепружины 28 начинает возвращаться в исские цепи за счет размещения основного ходное положение, а выступ Д эксцентрика узла привода на одной оси (например звено 10 воздействует на плечо О трехплечего рыпривода для подъемной рамки состоит из чага 17 и поворачивает последний, который одного элемента после эксцентрика - роливыступом М поворачивает приемную втулку 45 ка, закрепленного на подъемной рамке, а в 18, а вместе с ней и приемную катушку 19 с прототипе это - поворотный кронштейн корректирующей лентой 20 При завершеповоротный рычаг - ось - подъемная рамнии оборота(цикла) эксцентрика 10 прекрака), щается воздействие его выступа Д на плечо г) обеспечить равный по всей длине шаг трехплечего рычага 17 и последний под дей- 50 корректирующей ленты, что увеличит срок ствием пружины 21 возвращается в исходее использования. 11099 / 11099 Упорядник Замовлення 4047 Техред М.Моргентал Коректор 0. Кравцова Тираж Підписне Державне патентне відомство України* 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна,
