Конструкція бойлера

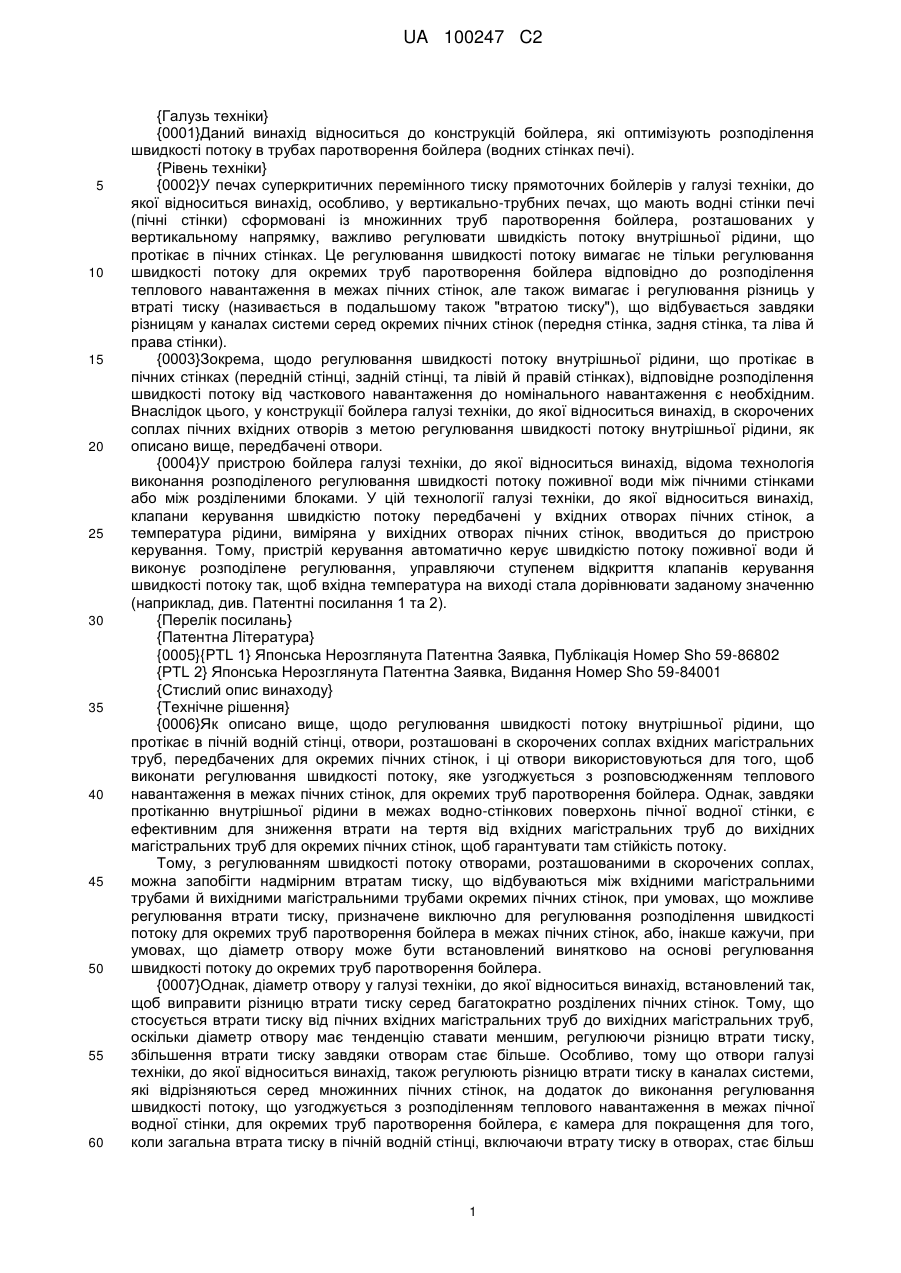

Реферат: Забезпечена конструкція бойлера, що дозволяє відповідне розподілення швидкості потоку внутрішньої рідини до багатократно розділених пічних стінних поверхонь (водна стінка) без надмірної втрати тиску так, щоб зменшити втрату тиску (втрати на тертя), що відбуваються між пічними вхідними магістральними трубами та вихідними магістральними трубами. У конструкції бойлера є пічна водна стінка (4), сформована із множини труб паротворення бойлера (3), розташованих на стінній поверхні печі й скомпонованих, щоб генерувати пару, нагріваючи воду в печі, коли вода, подана тиском до труб паротворення бойлера (3), протікає в трубах, конструкція бойлера включає отвори (22), для внутрішньої рідини, забезпечені у вхідних трубах з'єднання (20), які спрямовують воду до вхідних магістральних труб (21) пічних стінок, отриманих розділенням пічної водної стінки (4) на множинні частини, та отвори (23), забезпечені в скорочених соплах, які спрямовують воду від вхідних магістральних труб (21) до труб паротворення бойлера (3). UA 100247 C2 (12) UA 100247 C2 UA 100247 C2 5 10 15 20 25 30 35 40 45 50 55 60 {Галузь техніки} {0001}Даний винахід відноситься до конструкцій бойлера, які оптимізують розподілення швидкості потоку в трубах паротворення бойлера (водних стінках печі). {Рівень техніки} {0002}У печах суперкритичних перемінного тиску прямоточних бойлерів у галузі техніки, до якої відноситься винахід, особливо, у вертикально-трубних печах, що мають водні стінки печі (пічні стінки) сформовані із множинних труб паротворення бойлера, розташованих у вертикальному напрямку, важливо регулювати швидкість потоку внутрішньої рідини, що протікає в пічних стінках. Це регулювання швидкості потоку вимагає не тільки регулювання швидкості потоку для окремих труб паротворення бойлера відповідно до розподілення теплового навантаження в межах пічних стінок, але також вимагає і регулювання різниць у втраті тиску (називається в подальшому також "втратою тиску"), що відбувається завдяки різницям у каналах системи серед окремих пічних стінок (передня стінка, задня стінка, та ліва й права стінки). {0003}Зокрема, щодо регулювання швидкості потоку внутрішньої рідини, що протікає в пічних стінках (передній стінці, задній стінці, та лівій й правій стінках), відповідне розподілення швидкості потоку від часткового навантаження до номінального навантаження є необхідним. Внаслідок цього, у конструкції бойлера галузі техніки, до якої відноситься винахід, в скорочених соплах пічних вхідних отворів з метою регулювання швидкості потоку внутрішньої рідини, як описано вище, передбачені отвори. {0004}У пристрою бойлера галузі техніки, до якої відноситься винахід, відома технологія виконання розподіленого регулювання швидкості потоку поживної води між пічними стінками або між розділеними блоками. У цій технології галузі техніки, до якої відноситься винахід, клапани керування швидкістю потоку передбачені у вхідних отворах пічних стінок, а температура рідини, виміряна у вихідних отворах пічних стінок, вводиться до пристрою керування. Тому, пристрій керування автоматично керує швидкістю потоку поживної води й виконує розподілене регулювання, управляючи ступенем відкриття клапанів керування швидкості потоку так, щоб вхідна температура на виході стала дорівнювати заданому значенню (наприклад, див. Патентні посилання 1 та 2). {Перелік посилань} {Патентна Література} {0005}{PTL 1} Японська Нерозглянута Патентна Заявка, Публікація Номер Sho 59-86802 {PTL 2} Японська Нерозглянута Патентна Заявка, Видання Номер Sho 59-84001 {Стислий опис винаходу} {Технічне рішення} {0006}Як описано вище, щодо регулювання швидкості потоку внутрішньої рідини, що протікає в пічній водній стінці, отвори, розташовані в скорочених соплах вхідних магістральних труб, передбачених для окремих пічних стінок, і ці отвори використовуються для того, щоб виконати регулювання швидкості потоку, яке узгоджується з розповсюдженням теплового навантаження в межах пічних стінок, для окремих труб паротворення бойлера. Однак, завдяки протіканню внутрішньої рідини в межах водно-стінкових поверхонь пічної водної стінки, є ефективним для зниження втрати на тертя від вхідних магістральних труб до вихідних магістральних труб для окремих пічних стінок, щоб гарантувати там стійкість потоку. Тому, з регулюванням швидкості потоку отворами, розташованими в скорочених соплах, можна запобігти надмірним втратам тиску, що відбуваються між вхідними магістральними трубами й вихідними магістральними трубами окремих пічних стінок, при умовах, що можливе регулювання втрати тиску, призначене виключно для регулювання розподілення швидкості потоку для окремих труб паротворення бойлера в межах пічних стінок, або, інакше кажучи, при умовах, що діаметр отвору може бути встановлений винятково на основі регулювання швидкості потоку до окремих труб паротворення бойлера. {0007}Однак, діаметр отвору у галузі техніки, до якої відноситься винахід, встановлений так, щоб виправити різницю втрати тиску серед багатократно розділених пічних стінок. Тому, що стосується втрати тиску від пічних вхідних магістральних труб до вихідних магістральних труб, оскільки діаметр отвору має тенденцію ставати меншим, регулюючи різницю втрати тиску, збільшення втрати тиску завдяки отворам стає більше. Особливо, тому що отвори галузі техніки, до якої відноситься винахід, також регулюють різницю втрати тиску в каналах системи, які відрізняються серед множинних пічних стінок, на додаток до виконання регулювання швидкості потоку, що узгоджується з розподіленням теплового навантаження в межах пічної водної стінки, для окремих труб паротворення бойлера, є камера для покращення для того, коли загальна втрата тиску в пічній водній стінці, включаючи втрату тиску в отворах, стає більш 1 UA 100247 C2 5 10 15 20 25 30 35 40 45 50 55 60 високою ніж в ідеальному випадку. Даний винахід був зроблений з огляду на дані обставини, і тому метою даного винаходу є забезпечення конструкції бойлера, що враховує відповідне розподілення швидкості потоку внутрішньої рідини до багатократно розділених пічних стінних поверхонь (пічних стінок) без надмірної втрати тиску, так, щоб понизити втрату тиску (втрати на тертя), що виникають між пічними вхідними магістральними трубами й вихідними магістральними трубами. {Досягнення мети} {0008}Для досягнення поставленої мети, даний винахід передбачає наступні рішення. У конструкції бойлера відповідно до аспекту даного винаходу, який має пічну водну стінку, сформовану множиною труб паротворення бойлера, розташованими на стінній поверхні печі й скомпонованих, щоб генерувати пар, нагріваючи воду в печі, коли вода, подана тиском до труб паротворення бойлера, протікає в трубах, конструкція бойлера включає перші секції регулювання втрати тиску, для внутрішньої рідини, забезпеченої в трубах розподілення, які спрямовують воду до вхідних магістральних труб пічних стінок, отриманих розділенням пічної водної стінки на множинні частини, та другі секції регулювання втрати тиску, забезпечені в скорочених соплах, які спрямовують воду від вхідних магістральних труб до труб паротворення бойлера. {0009} З такою конструкцією бойлера, завдяки забезпеченню перших секцій регулювання втрати тиску для внутрішньої рідини, забезпечених у трубах розподілення, які спрямовують воду до вхідних магістральних труб пічних стінок, отриманих розділенням пічної водної стінки на множинні частини, та других секцій регулювання втрати тиску, забезпеченим в скорочених соплах, які спрямовують воду від вхідних магістральних труб до труб паротворення бойлера, перші секції регулювання втрати тиску та другі секції регулювання втрати тиску можуть розділити ролі таким чином, щоб перші секції регулювання втрати тиску формувалися, щоб виправити різницю втрати тиску серед багатократно розділених пічних стінок, а другі секції регулювання втрати тиску формуються, щоб виконати регулювання швидкості потоку, що узгоджується з розподіленням теплового навантаження в межах пічної водної стінки, для окремих труб паротворення бойлера. Перші секції регулювання втрати тиску та другі секції регулювання втрати тиску можуть формуватися, щоб виконати бажане регулювання втрати тиску, розділяючи кожні з них на множинні стадії залежно від умов, таких як діаметр каналів, де вони повинні бути встановлені. {0010}У вищезгаданому аспекті бажано, щоб перші секції регулювання втрати тиску формувалися при використанні одного з, або комбінуванні множини зафіксованих отворів, змонтованих в труби розподілення, товстостінних коротких труб, що мають той же самий зовнішній діаметр як труби розподілення та змонтованих там, та індивідуального регулювання втрати тиску, що відбувається в трубах розподілення. У цьому випадку, фіксовані отвори, змонтовані в труби розподілення, можуть регулювати втрату тиску за рахунок змінення діаметру отвору. Товстостінні короткі труби, що мають той же самий зовнішній діаметр як вихідні труби з'єднання й змонтовані там, кожна сформована із трубчастого елемента, внутрішній діаметр якого зменшують, збільшуючи товщину стінки, та може регулювати втрату тиску, змінюючи її внутрішній діаметр і довжину. З індивідуальним регулюванням втрати тиску, що відбувається в вихідних трубах з'єднання, можливо регулювати втрату тиску, змінюючи принаймні один із внутрішнього діаметра трубчастого елемента, використаного для того, щоб сформувати кожну вихідну трубу з'єднання, їх кількість та довжину каналу. {Переважні втілення винаходу} {0011}Відповідно до даного винаходу, описаному вище, починаючи з перших секцій регулювання втрати тиску та других секцій регулювання втрати тиску, забезпечених на стороні впуску пічної водної стінки, мають різні функції відносно розподілення швидкості потоку до пічної водної стінки, відповідне розподілення може бути досягнуте без надмірної втрати тиску. У наслідку, втрати тиску (втрати на тертя), що відбуваються завдяки потоку внутрішньої рідини, можна зменшити між пічними вхідними магістральними трубами та вихідними магістральними трубами, через які протікає внутрішня рідина. Тому, стійкість потоку й природна циркуляція внутрішньої рідини в межах пічної водної стінки вдосконалені, у такий спосіб досягаючи істотної переваги забезпечення надзвичайно надійної конструкції бойлера. {Короткий опис креслень} {0012}{ФІГ. 1} Фіг. 1 є систематичним зображенням, що показує перший варіант конструкції, як варіант конструкції бойлера відповідно до даного винаходу. {ФІГ. 2} Фіг. 2 є перспективою, що показує короткий огляд конструкції бойлера. 2 UA 100247 C2 5 10 15 20 25 30 35 40 45 50 55 60 {ФІГ. 3} Фіг. 3 є систематичним зображенням, що показує першу модифікацію Фіг. 1. {ФІГ. 4} Фіг. 4 є систематичним зображенням, що показує другу модифікацію Фіг. 1. {ФІГ. 5} Фіг. 5 є систематичним зображенням, що показує другий варіант конструкції, як варіант конструкції бойлера відповідно до даного винаходу. {ФІГ. 6} Фіг. 6 є систематичним зображенням, що показує першу модифікацію Фіг. 2. {ФІГ. 7} Фіг. 7 є систематичним зображенням, що показує другу модифікацію Фіг. 2. {Опис варіантів конструкції} {0013}Варіанти конструкції бойлера відповідно до даного винаходу будуть описані нижче із посиланнями на креслення. {Перший варіант конструкції} У варіанті конструкції, показаному на Фіг. 1 та 2, бойлер 1 є суперкритичним, з перемінним тиском прямоточним бойлером, що має пічну водну стінку 4, сформовану із множини труб паротворення бойлера 3, розташованих на стінній поверхні печі 2 та сформованих, щоб генерувати пару, нагріваючи воду в печі 2, коли вода, подана тиском на труби паротворення бойлера 3, протікає в трубах. Бойлер 1 на кресленнях є прямокутним у горизонтальному поперечному розрізі печі 2, і пічна водна стінка 4 сформована, будучи розділеною на чотири пічних стінки, тобто, передню, задню, ліву та праву сторони; наприклад, як показано на Фіг. 1, стінки печі пов'язані з водною стінкою даху 5 через вихідні труби з'єднання 10. На Мал. 1 пічна водна стінка 4 розділена на чотири пічних стінки, включаючи ліву стінку 4A, передню стінку 4B, задню стінку та праву стінку 4C. {0014}Вода, використана для того, щоб генерувати пару, подана до вищезгаданої пічної водної стінки 4 від паливного економайзера. Вода, подана від паливного економайзера, розподілена, через вхідні труби з’єднання 20, до вхідних магістральних труб 21, забезпечених відповідно для чотирьох розділених пічних стінок. Зокрема, вхідні труби з’єднання 20 діють як труби розподілення для поданої води, розподіляючи й спрямовуючи воду, подану від паливного економайзера до вхідних магістральних труб 21, забезпечених на стороні входу чотирьох розділених пічних стінок, тобто, лівої стінки 4A, передньої стінки 4B, задньої стінки, та правої стінки 4C. Множинні труби паротворення бойлера 3, які простираються у вертикальному напрямку й формують пічну водну стінку 4, пов'язані з скороченими соплами вхідних магістральних труб 21. {0015}Для того, щоб регулювати швидкість потоку внутрішньої рідини, що розподілено протікає у вищезгаданих пічних стінках, або інакше кажучи, для того, щоб регулювати витрати води, що розподілено подається до пічної водної стінки 4, впускні труби з’єднання 20, кожна з яких забезпечена отвором 22, служать як перші секції регулювання втрати тиску для внутрішньої рідини. Отвори 22, що використовуються тут, є фіксованими отворами з бажаними діаметрами отвору, які відрізняються серед окремих вхідних труб з’єднання 20 залежно від регулювання швидкості потоку. Діаметри отвору в цьому випадку встановлені так, щоб виправити різницю втрати тиску в каналах системи, які відрізняються серед пічних стінок. У вхідній секції кожної з вищезгаданих труб паротворення бойлера 3, скорочене сопло, що спрямовує воду від відповідної вхідної магістральної труби 21 до труби паротворення бойлера 3, забезпечене отвором 23, що служить як друга секція регулювання втрати тиску. Для того, щоб виконати регулювання швидкості потоку, що узгоджується з розподіленням теплового навантаження в межах пічної водної стінки 4, отвори 23, що використовуються тут, є фіксованими отворами з бажаними діаметрами отвору, які відрізняються серед окремих труб паротворення бойлера 3. {0016}У бойлері 1 із цією конфігурацією, двоступінчасті отвори 22 і 23, забезпечені на вхідній стороні печі 2, виконують регулювання швидкості потоку (розподілення) внутрішньої рідини для кожної системи поживної води, регулюючи втрату тиску у внутрішній рідині. Зокрема, двоступінчасті отвори 22 і 23, забезпечені в роле-розподіленому способі таким чином, щоб вони виконували різне регулювання швидкості потоку, тобто, отвори 22, забезпечені у вхідних трубах з’єднання 20, що спрямовують воду до вхідних магістральних труб 21 пічних стінок, отриманих розділенням пічної водної стінки 4 на множинні частини, корегуючи різницю втрат тиску серед багатократно розділених пічних стінках, тоді як отвори 23, забезпечені в скорочених соплах, які спрямовують воду від вхідних магістральних труб 21 до відповідних труб паротворення бойлера 3, виконують регулювання швидкості потоку, що узгоджується з розподіленням теплового навантаження в межах пічної водної стінки 4, для окремих труб паротворення бойлера 3. {0017}Інакше кажучи, секції регулювання втрати тиску, які розташовані на вхідній (всмоктуючій) стороні печі та які регулюють втрату тиску у внутрішній рідині, розділені на отвори 22, розташовані у роздільних вхідних трубах з’єднання 20 на всмоктуючій стороні вхідних 3 UA 100247 C2 5 10 15 20 25 30 35 40 45 50 55 60 магістральних труб 21 та отвори 23, розташовані в скорочених соплах на стороні пічної водної стінки 4 відповідно вхідним магістральним трубам 21, у такий спосіб знижуючи втрати на тертя в межах пічної водної стінки (вхідні магістральні труби 21 на пічному вході - пічна водна стінка (передня стінка, задня стінка, та ліва й права стінки) магістральні труби при пічному виході) та, як наслідок, збільшуючи стійкість потоку й природну циркуляцію в межах пічної водної стінки. Кожен з отворів 22 та 23 з вищезгаданого варіанта конструкції можуть бути розділені на різноманітні ступені залежно від умов, таких як діаметр каналів, де вони повинні бути встановлені; інакше кажучи, багатоступінчасті отвори можуть бути організовані послідовно, щоб виконати бажане регулювання втрати тиску. {0018}Далі, перша модифікація вищезгаданого варіанта конструкції буде описана з посиланням на Фіг. 3. Компонентам, подібним з такими ж у вищезгаданому варіанті конструкції, дають ті ж самі номери посилань, та деталізовані описи них будуть опущені. У цій модифікації, замість отворів 22, що служать як перші секції регулювання втрати тиску, товстостінні короткі труби 24 з тим же самим зовнішнім діаметром як у вхідних труб з’єднання 20, встановлені там. Товстостінні короткі труби 24 оптимильно регулюють розподілення швидкості потоку для пічних стінок на основі втрати тиску, що відбувається, коли внутрішня рідина у стані води проходить через товстостінні короткі труби 24. У цьому випадку товстостінні короткі труби 24 мають той же самий зовнішній діаметр як у вхідних труб з’єднання 20, та використовуються трубчасті елементи, чий внутрішній діаметр зменшений шляхом збільшення товщини стінки. Зокрема, змінюючи внутрішній діаметр і довжину товстостінних коротких труб 24, може регулюватися втрата тиску. {0019}Далі, друга модифікація вищезгаданого варіанта конструкції буде описана з посиланням на Фіг. 4. Компонентам, подібним з такими ж у вищезгаданому варіанті конструкції, дають ті ж самі номери посилань, та деталізовані описи них будуть опущені. Замість отворів 22, що служать як перші секції регулювання втрати тиску, ця модифікація використовує індивідуальне регулювання втрати тиску, що відбувається, коли внутрішня рідина протікає через вхідні труби з’єднання 20. Зокрема, завдяки вхідним трубам з’єднання 20, показаним товстими лініями на фігурах, втрата тиску регулюється шляхом зміни принаймні одного з внутрішнього діаметра трубчастих елементів, використаних для того, щоб сформувати через вхідні труби з’єднання 20, їх кількості та довжини каналу. {0020}Завдяки фіксованим отворам 22, змонтованих у вхідних трубах з’єднання 20, товстостінні короткі труби 24, що мають тойже самий зовнішній діаметр як вхідні труби з’єднання 20 та змонтовані там, та індивідуальному регулюванню втрати тиску, що відбувається у вхідних трубах з’єднання 20, вищезгадані перші секції регулювання втрати тиску можуть формуватися при використанні одного з вищезгаданих або комбінації множини з вищезгаданого. Використання оптимальної комбінації відповідно до умов може врахувати, наприклад, більш краще регулювання втрати тиску та збільшення діапазону регулювання. {0021}{Другий варіант конструкції} У варіантах конструкції, показаних на Фіг. 5 - 7, пічні водні стінки 6A, 6B, та 6C отримані шляхом розділення задньої стінки 6 на три частини, далі забезпечені на додаток до чотирьох розділених стінок, тобто, лівої стінки 4A, передньої стінки 4B, задньої стінки, та правої стінки 4C.. Вода, подана від паливного економайзера до задньої стінки 6, нагріта, як у пічній водній стінці 4, щоб стати двофазним потоком або випареною внутрішньою рідиною. Ця внутрішня рідина розподілена до лінії каналу, у якому внутрішня рідина прямує через вихідну трубу з'єднання 30, що з'єднує задню стінку 6 та нижче розташовану сторону водної стінки 5, через підтрубу бокової стінки 7, щоб об’єднатися з парою, яку генерує пічна водна стінка 4, та до лінії каналу, у якому внутрішня рідина прямує через вихідну трубу з'єднання 31, що з'єднує додаткову водну стінку 6 та нижче розташовану сторону водної стінки 5, через проміжну задньостінкову підвісну трубу 8, щоб об’єднатися з парою, яку генерує пічна водна стінка 4. {0022}У такій конструкції бойлера кожна з вхідних труб з’єднання 20 є однаковим чином забезпечена першою секцією регулювання втрати тиску та другою секцією регулювання втрати тиску для внутрішньої рідини так, щоб було виконано регулювання втрати тиску. Як і перші секції регулювання втрати тиску, забезпечені у вхідних трубах з’єднання 20, варіант конструкції, показаний на Фіг. 5, використовує індивідуальне регулювання втрати тиску. Зокрема, втрата тиску регулюється зміною принаймні одного з внутрішнього діаметра трубчастих елементів, використаних для того, щоб сформувати вхідні труби з’єднання 20, через які протікає вода, їх кількість та довжина каналу. {0023}У першій модифікації даного варіанту конструкції, показаного на Фіг. 6, товстостінні короткі труби 24 встановлені у середні частини вхідних труб з’єднання 20, через які протікає 4 UA 100247 C2 5 10 15 20 25 30 35 40 45 50 55 вода, використовуються як перші секції регулювання втрати тиску, забезпечені у вхідних трубах з’єднання 20. Зокрема, товстостінні короткі труби 24, внутрішній діаметр яких зменшують, збільшуючи товщину їх стінок, та що мають той же самий зовнішній діаметр як вхідні труби з’єднання 20, кожна встановлена у середню частину трубчастого елемента, використаного для того, щоб сформувати кожну вхідну трубу з’єднання 20, та втрата тиску регулюється відповідною зміною її внутрішнього діаметру і довжини. На другій модифікації даного варіанту конструкції, показаного на Фіг. 7, отвори 22 встановлені в середні частини вхідних труб з’єднання 20, у яких внутрішня рідина є водою, використовуються як перші секції регулювання втрати тиску, забезпечені у вхідних трубах з’єднання 20. Зокрема, кожний з отворів 22 встановлені у середню частину трубчастого елемента, використаного для того, щоб сформувати кожну вхідну трубу з’єднання 20, і втрата тиску регулюється відповідною зміною діаметру отвору. Перші секції регулювання тиску, показані на Фіг. 5 - 7, можуть формуватися при використанні кожного з: індивідуального регулювання втрати тиску у вхідних трубах з’єднання 20 і т.п., товстостінних коротких труб 24 встановлених там, та отворів 22 встановлених там, або, відповідно, комбінуючи множинність вищезгаданого. {0024}З конструкцією бойлера, описаною вище, перші секції регулювання втрати тиску, такі як отвори 22, та другі секції регулювання втрати тиску, такі як отвори 23, забезпечені на стороні впуску водної стінки 4, мають різні функції завдяки розподіленню швидкості потоку до пічної водної стінки 4 так, щоб дозволити відповідне розподілення без надмірної втрати тиску. У наслідку, втрат тиску (втрати на тертя), що відбуваються через протікання внутрішньої рідини, можна зменшити між вхідними магістральними трубами 21 та вихідними магістральними трубами печі 2, через які протікає внутрішня рідина. Тому, стійкість потоку й природна циркуляція внутрішньої рідини в межах пічної водної стінки 4 збільшені, відповідно до чого надзвичайно надійна конструкція бойлера може бути забезпечена. Даний винахід не обмежений вищезгаданими варіантами конструкції, і відповідні зміни припустимі, при умові, що вони не відступають від суті винаходу. {Перелік позначень посилань} {0025} 1 бойлер 2 піч 3 труба паротворення бойлера 4 пічна водна стінка 5 дахова водна стінка 6 задня стінка (пічна водна стінка) 10 вихідна труба з'єднання 20 вхідна труба з’єднання (труба розподілення) 21 вхідна магістральна труба 22, 23 отвір 24 товстостінна коротка труба ФОРМУЛА ВИНАХОДУ 1. Конструкція бойлера, що має пічну водну стінку, сформовану з множини труб паротворення бойлера, розташованих на стінній поверхні печі й скомпонованих, щоб генерувати пару, нагріваючи воду в печі, коли вода, подана тиском до труб паротворення бойлера, протікає в трубах, конструкція бойлера містить перші секції регулювання втрати тиску, для внутрішньої рідини, забезпечені в трубах розподілення, які спрямовують воду до вхідних магістральних труб пічних стінок, отриманих розділенням пічної водної стінки на множинні частини, та другі секції регулювання втрати тиску, забезпечені в скорочених соплах, які спрямовують воду від вхідних магістральних труб до труб паротворення бойлера. 2. Конструкція бойлера за п. 1, яка відрізняється тим, що перші секції регулювання втрати тиску компонуються шляхом використання одного з або комбінування множини фіксованих отворів, виконаних в трубах розподілення, товстостінних коротких труб, що мають той самий зовнішній діаметр як труби розподілення та встановлені там, та індивідуального регулювання втрати тиску, що відбувається в трубах розподілення. 5 UA 100247 C2 6 UA 100247 C2 7 UA 100247 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
