Віброшумоізоляційна конструкція приміщення віброкон

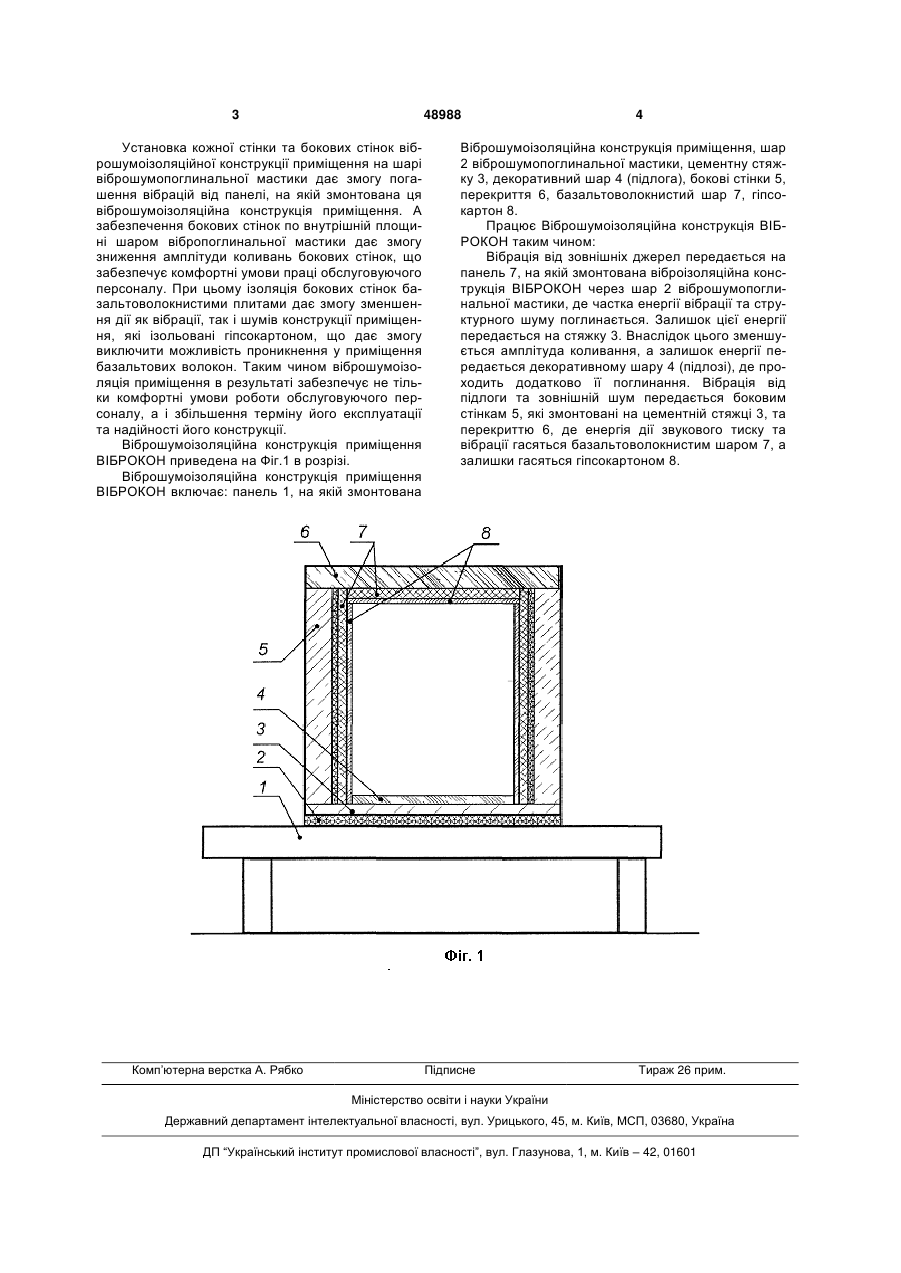

Віброшумоізоляційна конструкція приміщення, яка містить підлогу, бокові стінки, перекриття, яка відрізняється тим, що підлога, на якій змонтовані бокові стінки, по всій площині покрита шаром віброшумопоглинальної мастики, а перекриття і бокові стінки по всій площині з внутрішньої сторони покриті шаром базальтоволокнистого матеріалу та ізольовані гіпсокартоном, а на шар віброшумопоглинальної мастики підлоги нанесена стяжка з декоративним оздобленням. (19) (21) u200911223 (22) 05.11.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) БИКОВСЬКИЙ АНАТОЛІЙ ІВАНОВИЧ, ГАВРИЛЮК МИКОЛА СЕМЕНОВИЧ, БУЯНКО МИЧИСЛАВ МИКОЛАЙОВИЧ, КРАШНЬОВ СЕРГІЙ МИХАЙЛОВИЧ, ОМЕЛЬЧЕНКО ЮРІЙ МИХАЙЛОВИЧ (73) БИКОВСЬКИЙ АНАТОЛІЙ ІВАНОВИЧ, ГАВРИЛЮК МИКОЛА СЕМЕНОВИЧ, БУЯНКО МИЧИСЛАВ МИКОЛАЙОВИЧ, КРАШНЬОВ СЕРГІЙ МИХАЙЛОВИЧ, ОМЕЛЬЧЕНКО ЮРІЙ МИХАЙЛОВИЧ 3 48988 Установка кожної стінки та бокових стінок віброшумоізоляційної конструкції приміщення на шарі віброшумопоглинальної мастики дає змогу погашення вібрацій від панелі, на якій змонтована ця віброшумоізоляційна конструкція приміщення. А забезпечення бокових стінок по внутрішній площині шаром вібропоглинальної мастики дає змогу зниження амплітуди коливань бокових стінок, що забезпечує комфортні умови праці обслуговуючого персоналу. При цьому ізоляція бокових стінок базальтоволокнистими плитами дає змогу зменшення дії як вібрації, так і шумів конструкції приміщення, які ізольовані гіпсокартоном, що дає змогу виключити можливість проникнення у приміщення базальтових волокон. Таким чином віброшумоізоляція приміщення в результаті забезпечує не тільки комфортні умови роботи обслуговуючого персоналу, а і збільшення терміну його експлуатації та надійності його конструкції. Віброшумоізоляційна конструкція приміщення ВІБРОКОН приведена на Фіг.1 в розрізі. Віброшумоізоляційна конструкція приміщення ВІБРОКОН включає: панель 1, на якій змонтована Комп’ютерна верстка А. Рябко 4 Віброшумоізоляційна конструкція приміщення, шар 2 віброшумопоглинальної мастики, цементну стяжку 3, декоративний шар 4 (підлога), бокові стінки 5, перекриття 6, базальтоволокнистий шар 7, гіпсокартон 8. Працює Віброшумоізоляційна конструкція ВІБРОКОН таким чином: Вібрація від зовнішніх джерел передається на панель 7, на якій змонтована віброізоляційна конструкція ВІБРОКОН через шар 2 віброшумопоглинальної мастики, де частка енергії вібрації та структурного шуму поглинається. Залишок цієї енергії передається на стяжку 3. Внаслідок цього зменшується амплітуда коливання, а залишок енергії передається декоративному шару 4 (підлозі), де проходить додатково її поглинання. Вібрація від підлоги та зовнішній шум передається боковим стінкам 5, які змонтовані на цементній стяжці 3, та перекриттю 6, де енергія дії звукового тиску та вібрації гасяться базальтоволокнистим шаром 7, а залишки гасяться гіпсокартоном 8. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
