Матеріал для виробу, призначеного для компресії частин тіла, а також медичний перев’язувальний матеріал і предмети одягу з цього матеріалу

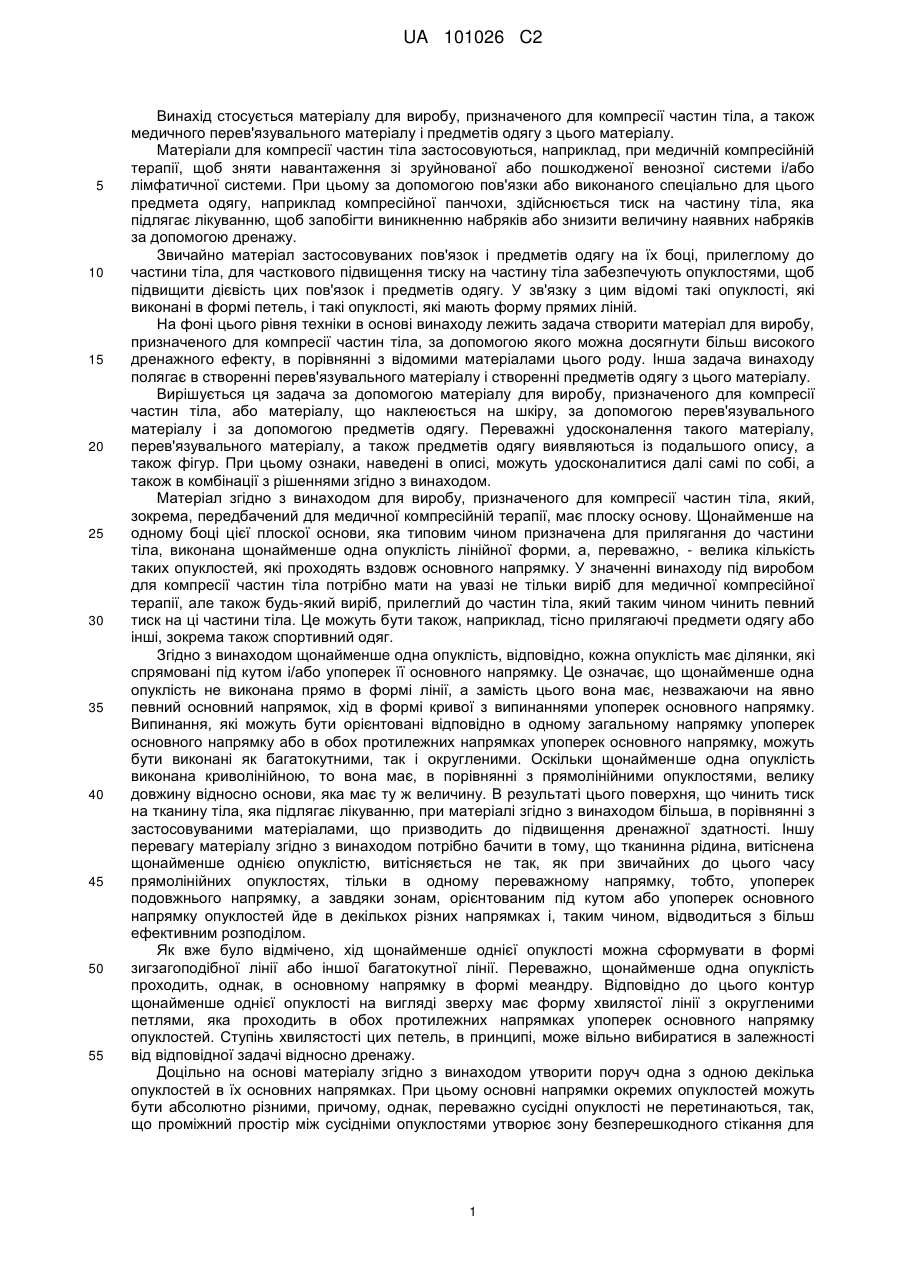

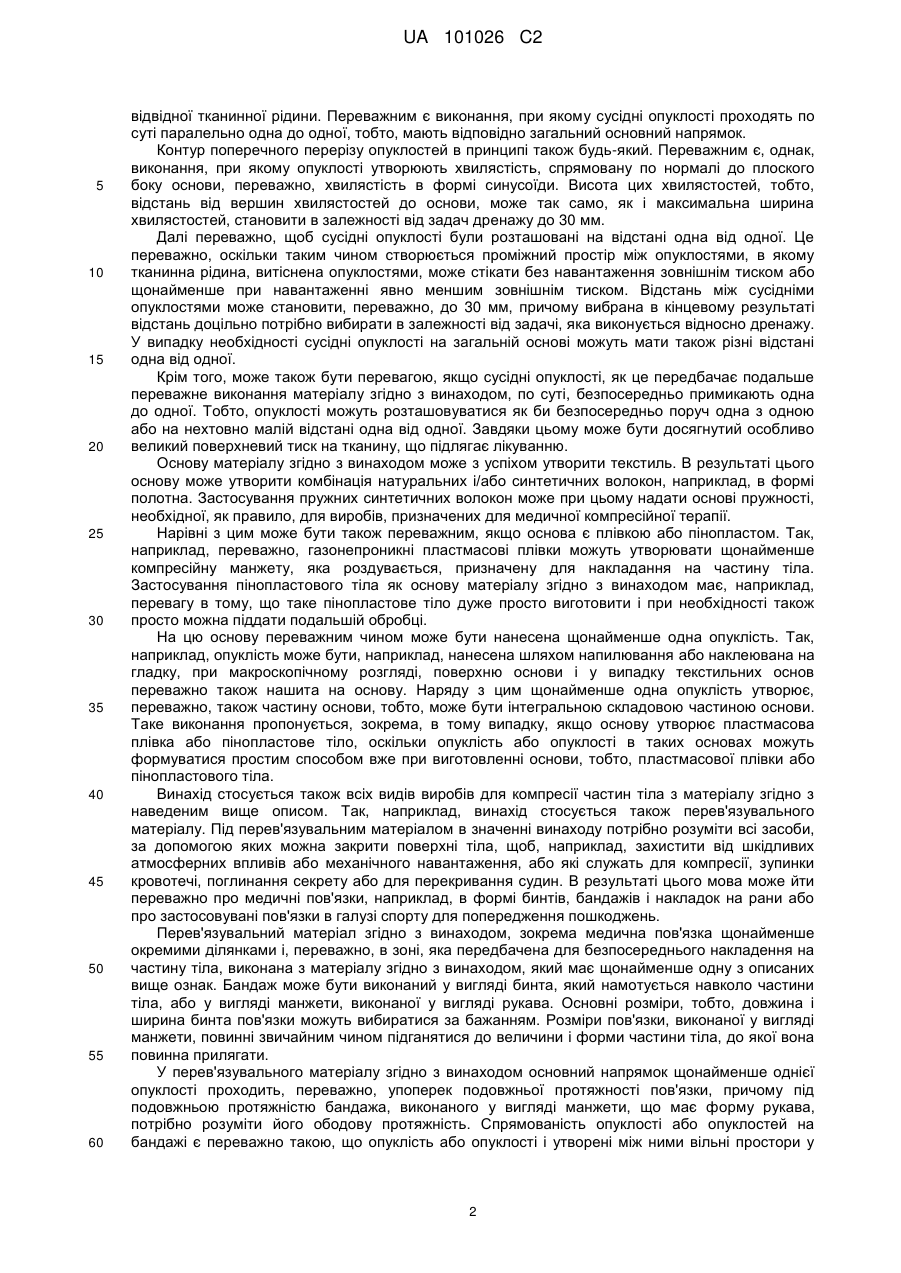

Реферат: Матеріал для виробу, який призначений для компресії частин тіла, має плоску основу. На щонайменше одному плоскому боці цієї основи утворена щонайменше одна опуклість лінійної форми, яка проходить вздовж основного напрямку. Щонайменше одна опуклість має щонайменше одну ділянку, яка спрямована під кутом і/або упоперек її основного напрямку. UA 101026 C2 (12) UA 101026 C2 UA 101026 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується матеріалу для виробу, призначеного для компресії частин тіла, а також медичного перев'язувального матеріалу і предметів одягу з цього матеріалу. Матеріали для компресії частин тіла застосовуються, наприклад, при медичній компресійній терапії, щоб зняти навантаження зі зруйнованої або пошкодженої венозної системи і/або лімфатичної системи. При цьому за допомогою пов'язки або виконаного спеціально для цього предмета одягу, наприклад компресійної панчохи, здійснюється тиск на частину тіла, яка підлягає лікуванню, щоб запобігти виникненню набряків або знизити величину наявних набряків за допомогою дренажу. Звичайно матеріал застосовуваних пов'язок і предметів одягу на їх боці, прилеглому до частини тіла, для часткового підвищення тиску на частину тіла забезпечують опуклостями, щоб підвищити дієвість цих пов'язок і предметів одягу. У зв'язку з цим відомі такі опуклості, які виконані в формі петель, і такі опуклості, які мають форму прямих ліній. На фоні цього рівня техніки в основі винаходу лежить задача створити матеріал для виробу, призначеного для компресії частин тіла, за допомогою якого можна досягнути більш високого дренажного ефекту, в порівнянні з відомими матеріалами цього роду. Інша задача винаходу полягає в створенні перев'язувального матеріалу і створенні предметів одягу з цього матеріалу. Вирішується ця задача за допомогою матеріалу для виробу, призначеного для компресії частин тіла, або матеріалу, що наклеюється на шкіру, за допомогою перев'язувального матеріалу і за допомогою предметів одягу. Переважні удосконалення такого матеріалу, перев'язувального матеріалу, а також предметів одягу виявляються із подальшого опису, а також фігур. При цьому ознаки, наведені в описі, можуть удосконалитися далі самі по собі, а також в комбінації з рішеннями згідно з винаходом. Матеріал згідно з винаходом для виробу, призначеного для компресії частин тіла, який, зокрема, передбачений для медичної компресійній терапії, має плоску основу. Щонайменше на одному боці цієї плоскої основи, яка типовим чином призначена для прилягання до частини тіла, виконана щонайменше одна опуклість лінійної форми, а, переважно, - велика кількість таких опуклостей, які проходять вздовж основного напрямку. У значенні винаходу під виробом для компресії частин тіла потрібно мати на увазі не тільки виріб для медичної компресійної терапії, але також будь-який виріб, прилеглий до частин тіла, який таким чином чинить певний тиск на ці частини тіла. Це можуть бути також, наприклад, тісно прилягаючі предмети одягу або інші, зокрема також спортивний одяг. Згідно з винаходом щонайменше одна опуклість, відповідно, кожна опуклість має ділянки, які спрямовані під кутом і/або упоперек її основного напрямку. Це означає, що щонайменше одна опуклість не виконана прямо в формі лінії, а замість цього вона має, незважаючи на явно певний основний напрямок, хід в формі кривої з випинаннями упоперек основного напрямку. Випинання, які можуть бути орієнтовані відповідно в одному загальному напрямку упоперек основного напрямку або в обох протилежних напрямках упоперек основного напрямку, можуть бути виконані як багатокутними, так і округленими. Оскільки щонайменше одна опуклість виконана криволінійною, то вона має, в порівнянні з прямолінійними опуклостями, велику довжину відносно основи, яка має ту ж величину. В результаті цього поверхня, що чинить тиск на тканину тіла, яка підлягає лікуванню, при матеріалі згідно з винаходом більша, в порівнянні з застосовуваними матеріалами, що призводить до підвищення дренажної здатності. Іншу перевагу матеріалу згідно з винаходом потрібно бачити в тому, що тканинна рідина, витіснена щонайменше однією опуклістю, витісняється не так, як при звичайних до цього часу прямолінійних опуклостях, тільки в одному переважному напрямку, тобто, упоперек подовжнього напрямку, а завдяки зонам, орієнтованим під кутом або упоперек основного напрямку опуклостей йде в декількох різних напрямках і, таким чином, відводиться з більш ефективним розподілом. Як вже було відмічено, хід щонайменше однієї опуклості можна сформувати в формі зигзагоподібної лінії або іншої багатокутної лінії. Переважно, щонайменше одна опуклість проходить, однак, в основному напрямку в формі меандру. Відповідно до цього контур щонайменше однієї опуклості на вигляді зверху має форму хвилястої лінії з округленими петлями, яка проходить в обох протилежних напрямках упоперек основного напрямку опуклостей. Ступінь хвилястості цих петель, в принципі, може вільно вибиратися в залежності від відповідної задачі відносно дренажу. Доцільно на основі матеріалу згідно з винаходом утворити поруч одна з одною декілька опуклостей в їх основних напрямках. При цьому основні напрямки окремих опуклостей можуть бути абсолютно різними, причому, однак, переважно сусідні опуклості не перетинаються, так, що проміжний простір між сусідніми опуклостями утворює зону безперешкодного стікання для 1 UA 101026 C2 5 10 15 20 25 30 35 40 45 50 55 60 відвідної тканинної рідини. Переважним є виконання, при якому сусідні опуклості проходять по суті паралельно одна до одної, тобто, мають відповідно загальний основний напрямок. Контур поперечного перерізу опуклостей в принципі також будь-який. Переважним є, однак, виконання, при якому опуклості утворюють хвилястість, спрямовану по нормалі до плоского боку основи, переважно, хвилястість в формі синусоїди. Висота цих хвилястостей, тобто, відстань від вершин хвилястостей до основи, може так само, як і максимальна ширина хвилястостей, становити в залежності від задач дренажу до 30 мм. Далі переважно, щоб сусідні опуклості були розташовані на відстані одна від одної. Це переважно, оскільки таким чином створюється проміжний простір між опуклостями, в якому тканинна рідина, витіснена опуклостями, може стікати без навантаження зовнішнім тиском або щонайменше при навантаженні явно меншим зовнішнім тиском. Відстань між сусідніми опуклостями може становити, переважно, до 30 мм, причому вибрана в кінцевому результаті відстань доцільно потрібно вибирати в залежності від задачі, яка виконується відносно дренажу. У випадку необхідності сусідні опуклості на загальній основі можуть мати також різні відстані одна від одної. Крім того, може також бути перевагою, якщо сусідні опуклості, як це передбачає подальше переважне виконання матеріалу згідно з винаходом, по суті, безпосередньо примикають одна до одної. Тобто, опуклості можуть розташовуватися як би безпосередньо поруч одна з одною або на нехтовно малій відстані одна від одної. Завдяки цьому може бути досягнутий особливо великий поверхневий тиск на тканину, що підлягає лікуванню. Основу матеріалу згідно з винаходом може з успіхом утворити текстиль. В результаті цього основу може утворити комбінація натуральних і/або синтетичних волокон, наприклад, в формі полотна. Застосування пружних синтетичних волокон може при цьому надати основі пружності, необхідної, як правило, для виробів, призначених для медичної компресійної терапії. Нарівні з цим може бути також переважним, якщо основа є плівкою або пінопластом. Так, наприклад, переважно, газонепроникні пластмасові плівки можуть утворювати щонайменше компресійну манжету, яка роздувається, призначену для накладання на частину тіла. Застосування пінопластового тіла як основу матеріалу згідно з винаходом має, наприклад, перевагу в тому, що таке пінопластове тіло дуже просто виготовити і при необхідності також просто можна піддати подальшій обробці. На цю основу переважним чином може бути нанесена щонайменше одна опуклість. Так, наприклад, опуклість може бути, наприклад, нанесена шляхом напилювання або наклеювана на гладку, при макроскопічному розгляді, поверхню основи і у випадку текстильних основ переважно також нашита на основу. Наряду з цим щонайменше одна опуклість утворює, переважно, також частину основи, тобто, може бути інтегральною складовою частиною основи. Таке виконання пропонується, зокрема, в тому випадку, якщо основу утворює пластмасова плівка або пінопластове тіло, оскільки опуклість або опуклості в таких основах можуть формуватися простим способом вже при виготовленні основи, тобто, пластмасової плівки або пінопластового тіла. Винахід стосується також всіх видів виробів для компресії частин тіла з матеріалу згідно з наведеним вище описом. Так, наприклад, винахід стосується також перев'язувального матеріалу. Під перев'язувальним матеріалом в значенні винаходу потрібно розуміти всі засоби, за допомогою яких можна закрити поверхні тіла, щоб, наприклад, захистити від шкідливих атмосферних впливів або механічного навантаження, або які служать для компресії, зупинки кровотечі, поглинання секрету або для перекривання судин. В результаті цього мова може йти переважно про медичні пов'язки, наприклад, в формі бинтів, бандажів і накладок на рани або про застосовувані пов'язки в галузі спорту для попередження пошкоджень. Перев'язувальний матеріал згідно з винаходом, зокрема медична пов'язка щонайменше окремими ділянками і, переважно, в зоні, яка передбачена для безпосереднього накладення на частину тіла, виконана з матеріалу згідно з винаходом, який має щонайменше одну з описаних вище ознак. Бандаж може бути виконаний у вигляді бинта, який намотується навколо частини тіла, або у вигляді манжети, виконаної у вигляді рукава. Основні розміри, тобто, довжина і ширина бинта пов'язки можуть вибиратися за бажанням. Розміри пов'язки, виконаної у вигляді манжети, повинні звичайним чином підганятися до величини і форми частини тіла, до якої вона повинна прилягати. У перев'язувального матеріалу згідно з винаходом основний напрямок щонайменше однієї опуклості проходить, переважно, упоперек подовжньої протяжності пов'язки, причому під подовжньою протяжністю бандажа, виконаного у вигляді манжети, що має форму рукава, потрібно розуміти його ободову протяжність. Спрямованість опуклості або опуклостей на бандажі є переважно такою, що опуклість або опуклості і утворені між ними вільні простори у 2 UA 101026 C2 5 10 15 20 25 30 35 40 45 50 55 випадку, якщо бандаж, наприклад, накладений на ногу, проходять в подовжньому напрямку ноги. Це, переважно, в тому відношенні, що тканинна рідина, яка витісняється опуклостями в тканину, що розташована між опуклостями, може стікати безперешкодно і в цьому випадку при підтриманні сили тяжіння. Пов'язка може бути виконана, переважно, у вигляді клейкої пов'язки. Так, наприклад, бандаж, виконаний у вигляді бинта, може бути утворений у вигляді клейкого бандажа. Щонайменше на одній ділянці плоского боку пов'язки або бандажа може бути нанесений клейкий засіб або засіб, що підвищує зчеплення. При цьому, переважно, передбачено, що клейкий засіб потрібно наносити на плоский бік пов'язки або бандажа, яка забезпечена опуклостями згідно з винаходом. Таким чином, можна наносити клейкий засіб безпосередньо на опуклості або на проміжні простори між сусідніми опуклостями як місце зберігання клейкого засобу. Звичайно також можливо як опуклості, так і зони між опуклостями забезпечити клейким шаром. Також клейкий засіб може наноситися на пов'язку або на бандаж або бандажі в формі опуклостей, так щоб клейкий засіб утворював щонайменше частину опуклості. Винахід стосується, далі, предмета одягу, який щонайменше на окремих ділянках виконаний з матеріалу щонайменше з однією з описаних вище властивостей. Такий предмет одягу може щонайменше на окремих ділянках утворювати виріб для компресії частин тіла. Переважно, предмет одягу може бути панчохою. Такі панчохи відомі як компресійні панчохи або панчохи, які підпирають і служать, наприклад, для того, щоб зберегти в нозі стан без застоювання. Далі, переважно, предмет одягу згідно з винаходом може бути також бюстгальтером, який, наприклад, можна використовувати після зберігаючої груди операції раку грудей. Після такої операції можуть виникнути ускладнення, що призводять, наприклад, до лімфатичного набряку або до фіброзу. У цьому випадку ручний дренаж лімфи може призвести до полегшення, причому для підтримання цього стану можна використовувати бюстгальтер згідно з винаходом, який щонайменше в чашці, яка приймає відповідні груди, забезпечений матеріалом згідно з винаходом. Крім того, можуть бути виготовлені за бажанням також інші предмети одягу з матеріалу згідно з винаходом. Так, наприклад, також можна застосовувати цей матеріал для колготок, корсетів, купальників, нижньої білизни, спортивного одягу, білизни для схуднення і т. п., так як матеріал, нарівні з переважаючими дренажними властивостями, може також сприяти більш сильній абсорбції поту, більш високому кровопостачанню мускулатури і, таким чином, також поліпшенню мускульної продуктивності. Далі, поверхнева структура матеріалу і її підтримуюча дія можуть відчуватися також як естетично привабливі. Далі винахід пояснюється більш детально на основі представлених на фігурах прикладів виконання. На фігурах показують: Фіг. 1 - Матеріал в першому прикладі виконання, схематичне зображення вигляду збоку в перспективі, Фіг. 2 - Матеріал у другому прикладі виконання, схематичне зображення вигляду збоку в перспективі, Фіг. 3 - Матеріал в третьому прикладі виконання, схематичне зображення вигляду збоку в перспективі, Фіг. 4 - Матеріал в четвертому прикладі виконання, схематичне зображення вигляду збоку в перспективі, Фіг. 5 - Матеріал в п'ятому прикладі виконання, схематичне зображення вигляду збоку в перспективі, Фіг. 6 - Матеріал в шостому прикладі виконання, схематичне зображення вигляду збоку в перспективі, Фіг. 7 - Матеріал в сьомому прикладі виконання, схематичне зображення вигляду збоку в перспективі, Фіг. 8 - Матеріал у восьмому прикладі виконання, схематичне зображення вигляду збоку в перспективі, Фіг. 9 - Матеріал в дев'ятому прикладі виконання, схематичне зображення вигляду збоку в перспективі, Фіг. 10 - Матеріал в десятому прикладі виконання, вигляд зверху, Фіг. 11 - Матеріал в одинадцятому прикладі виконання, вигляд зверху, Фіг. 12 - Матеріал в дванадцятому прикладі виконання, вигляд зверху. Матеріали, представлені на фігурах, мають відповідно плоску основу 2, в якій на плоскому I II III IV V боці нанесена множина опуклостей 4, 4 , 4 , 4 , 4 , 4 . Основа 2 за вибором може бути утворена I II III IV V текстилем, пластмасовою плівкою або пінопластовим тілом. Також опуклості 4, 4 , 4 , 4 , 4 , 4 3 UA 101026 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть бути виконані з текстильного матеріалу, наприклад, бути нашитими на основу або складатися з пластмаси і бути нанесеними напилюванням або наклеєні на основу. I Показані на фіг. 1-3 опуклості 4, показані на фіг. 4-6 опуклості 4 і показані на фіг. 7-9 II опуклості 4 виконані відповідно зігнутими в формі синусоїди і відрізняються лише відносно I II II II I I своєї висоти h, h або h . Так, наприклад, висота h опуклості 4 більша висоти h опуклості 4 , яка I II в свою чергу більша висоти h опуклості 4. Висота h, h h може вільно вибиратися і становити до 30 мм. Подані на фіг. 1-3 матеріали розрізнюються лише в тому, що сусідні опуклості 4 в окремих фігурах знаходяться на різній відстані одна від одної. Так, наприклад, опуклості 4 в прикладі виконання, показаному на фіг. 1, розташовані в безпосередньому приляганні одна до одної, в той час як опуклості 4 в прикладах виконання, представлених на фігурах 2 і 3, розташовані на відстані одна від одної. Так, між сусідніми опуклостями в матеріалах згідно з фіг. 2 і 3 виконаний проміжний простір і 6 або 6 , який при застосуванні матеріалу, наприклад, в зв'язку з бандажем або терапевтичним предметом одягу, утворює канал для відведення тканинної рідини. Ширина проміжного I простору 6 на фіг. 2 більша ширини проміжного простору 6 на фіг. 2 і може вільно вибиратися аж до ширини приблизно 30 мм. I II Аналогічно матеріали, показані на фіг. 4-6 і на фіг. 7-9, розрізнюються відстанями 4 або 4 I II між сусідніми опуклостями. Так, наприклад, опуклості 4 на фіг. 4 і опуклості 4 на фіг. 7 I розташовані з безпосереднім приляганням одна до одної, в той час як між опуклостями 4 на II I фіг. 5 і опуклостями 4 на фіг. 8 утворений проміжний простір 6, а між опуклостями 4 на фіг. 6 II I або опуклостями 4 на фіг. 9 утворений проміжний простір 6 . III IV V З фіг. 10-12 видно, що передбачені там опуклості 4 , 4 і 4 хоча і орієнтовані кожна в основному напрямку А, все ж не проходять по прямій лінії в цьому основному напрямку А. III IV V Замість цього опуклості 4 , 4 і 4 мають вигляд в формі меандру, тобто, хвилястий хід, так, що III IV V вони, перевалено, спрямовані під кутом до основного напрямку А. Опуклості 4 , 4 і 4 відносно свого основного напрямку А утворюють округлені хвилястості 8 (див. фіг. 10), які проходять в III IV V обох протилежних напрямках упоперек основного напрямку А опуклостей 4 , 4 і 4 . Ступінь опуклості цих хвилястостей 8 в прикладах виконання згідно з фіг. 10-12 розрізняється і може вибиратися вільно відповідно до тих або інших задач дренажу. Перелік позначень: 2 основа I II 4, 4 , 4 III IV V 4 , 4 , 4 опуклість I 6, 6 проміжний простір 8 вигин А основний напрямок I II h, h , h висота ФОРМУЛА ВИНАХОДУ 1. Матеріал для виробу, призначеного для компресії частин тіла, який має плоску основу (2), в I II III якій щонайменше на одному плоскому боці утворена щонайменше одна опуклість (4, 4 , 4 , 4 , IV V I II III 4 , 4 ) лінійної форми, яка проходить в основному напрямку (А), причому опуклість (4, 4 , 4 , 4 , IV V 4 , 4 ) має ділянки, які орієнтовані під кутом і/або упоперек її основного напрямку (А). I II III IV V 2. Матеріал за п. 1, в якому щонайменше одна опуклість (4, 4 , 4 , 4 , 4 , 4 ) проходить в основному напрямку (А) в формі меандру. 3. Матеріал за п. 1 або 2, в якому на основі (2) утворена поруч одна з одною множина I II III IV V опуклостей (4, 4 , 4 , 4 , 4 , 4 ), що проходять в їх основному напрямку (А). I II III IV V 4. Матеріал за одним з пп. 1-3, в якому опуклості (4, 4 , 4 , 4 , 4 , 4 ) утворюють хвилястість (8), спрямовану по нормалі до плоскої поверхні основного тіла (2), переважно, виконану в формі синусоїди. I II III IV V 5. Матеріал за одним з пп. 1-4, в якому сусідні опуклості (4, 4 , 4 , 4 , 4 , 4 ) розташовані на відстані одна від одної. I II III IV V 6. Матеріал за одним з пп. 1-4, в якому сусідні опуклості (4, 4 , 4 , 4 , 4 , 4 ), по суті, безпосередньо прилягають одна до одної. 7. Матеріал за одним з пп. 1-6, в якому основа (2) є текстильним матеріалом. 8. Матеріал за одним з пп. 1-6, в якому основа (2) є плівкою або пінопластовим тілом. I II III IV V 9. Матеріал за одним з пп. 1-8, в якому щонайменше одна опуклість (4, 4 , 4 , 4 , 4 , 4 ) нанесена на основу (2). 4 UA 101026 C2 I 5 10 II III IV V 10. Матеріал за одним з пп. 1-8, в якому щонайменше одна опуклість (4, 4 , 4 , 4 , 4 , 4 ) утворює частину основи (2). 11. Перев'язувальний матеріал, який щонайменше на окремих ділянках утворений з матеріалу з щонайменше однією з ознак, наведених в пп. 1-10. 12. Перев'язувальний матеріал за п. 11, в якому основний напрямок щонайменше однієї опуклості проходить упоперек подовжньої протяжності бандажа. 13. Предмет одягу, який щонайменше на окремих ділянках виконаний з матеріалу з щонайменше однією з ознак, наведених в пп. 1-10. 14. Предмет одягу за п. 13, який є панчохою. 15. Предмет одягу за п. 13, який є бюстгальтером. 5 UA 101026 C2 6 UA 101026 C2 7 UA 101026 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
