Мультифункціональне військово-похідне спорядження

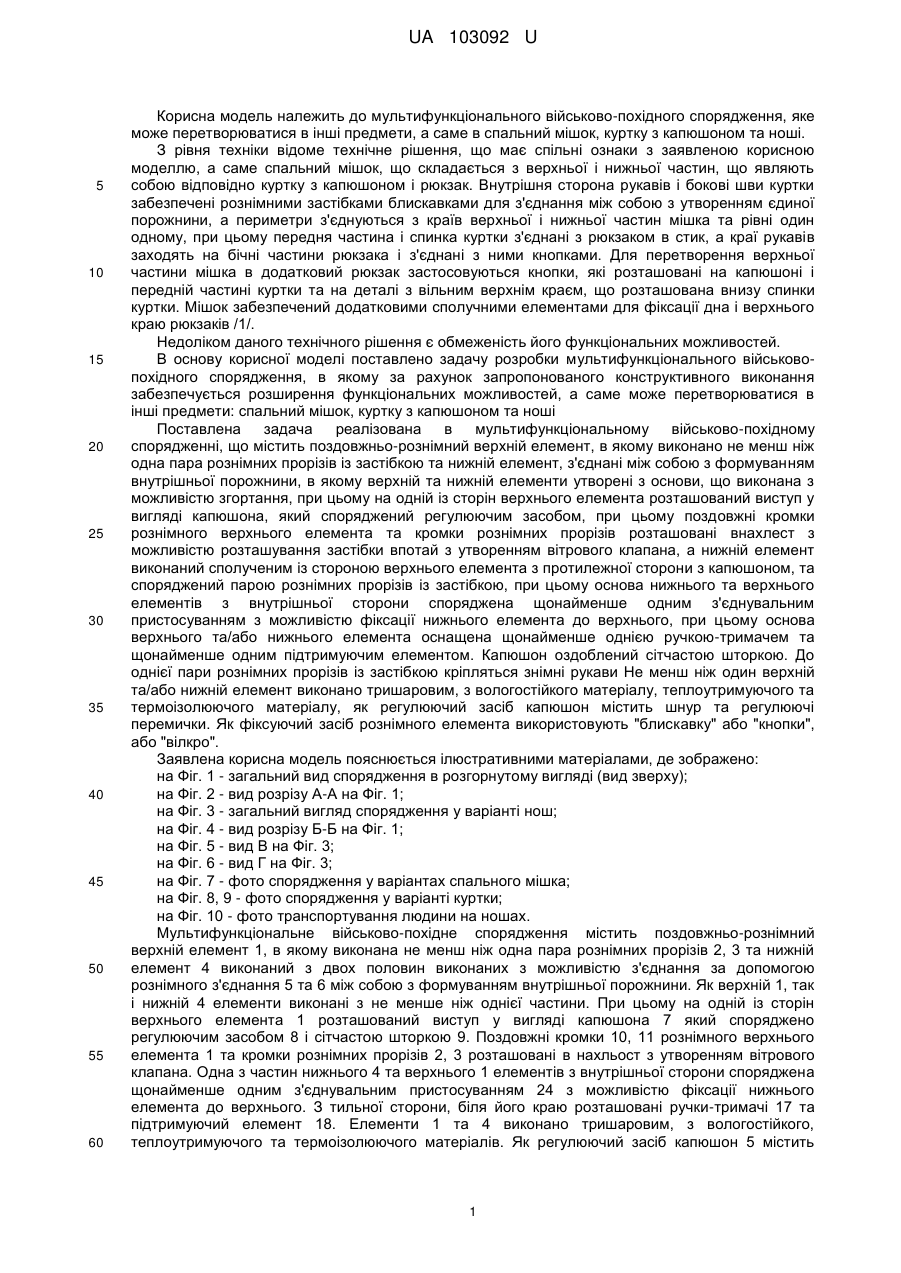

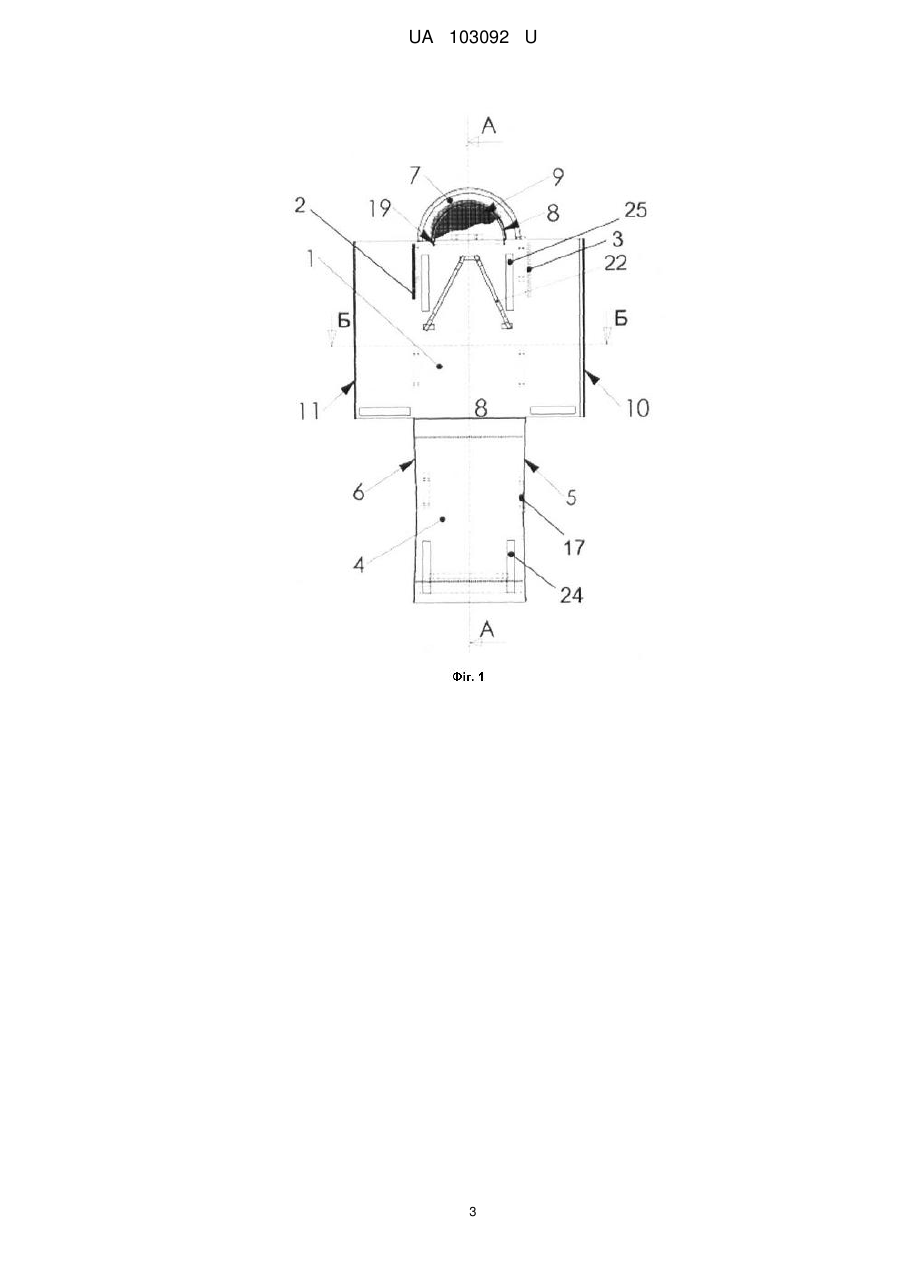

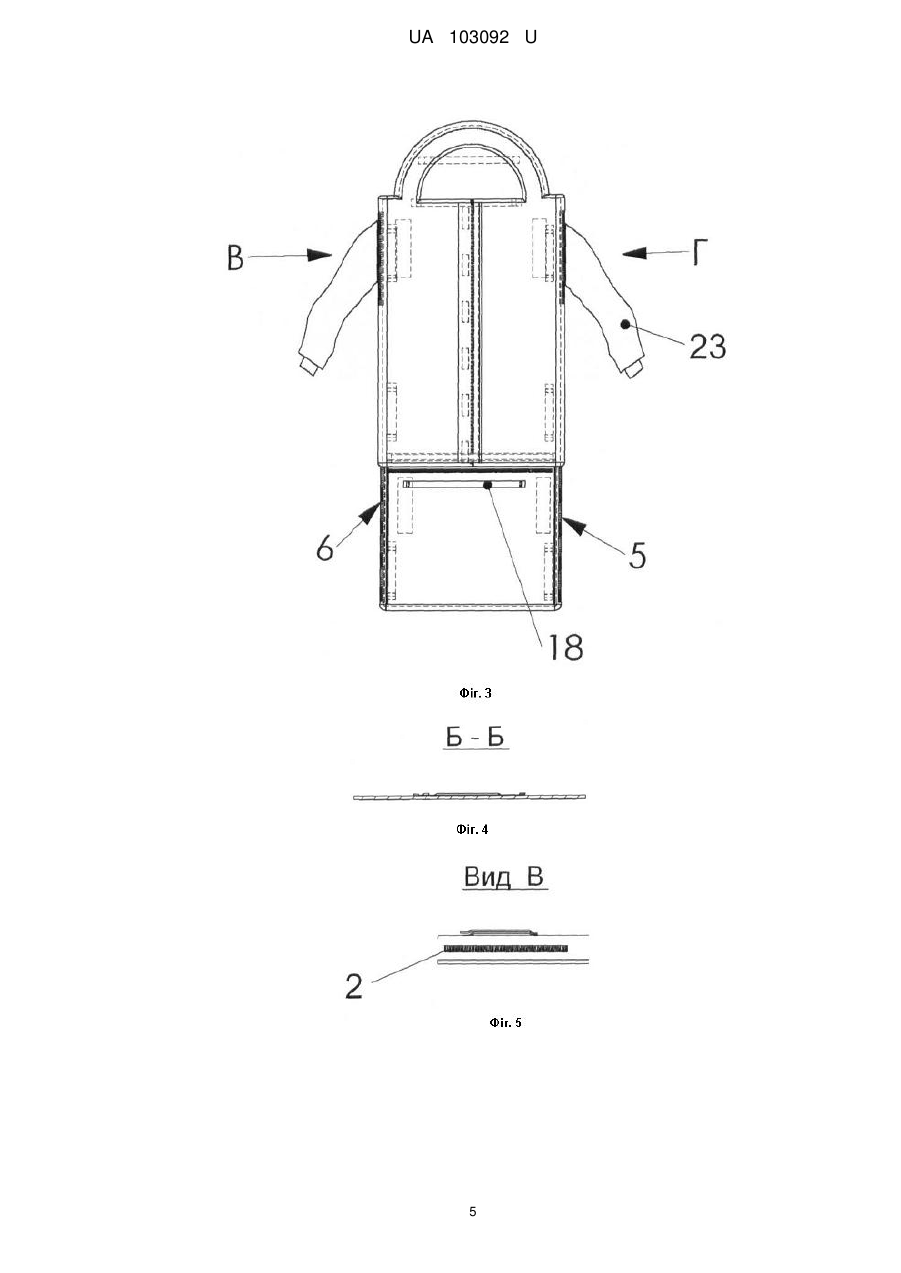

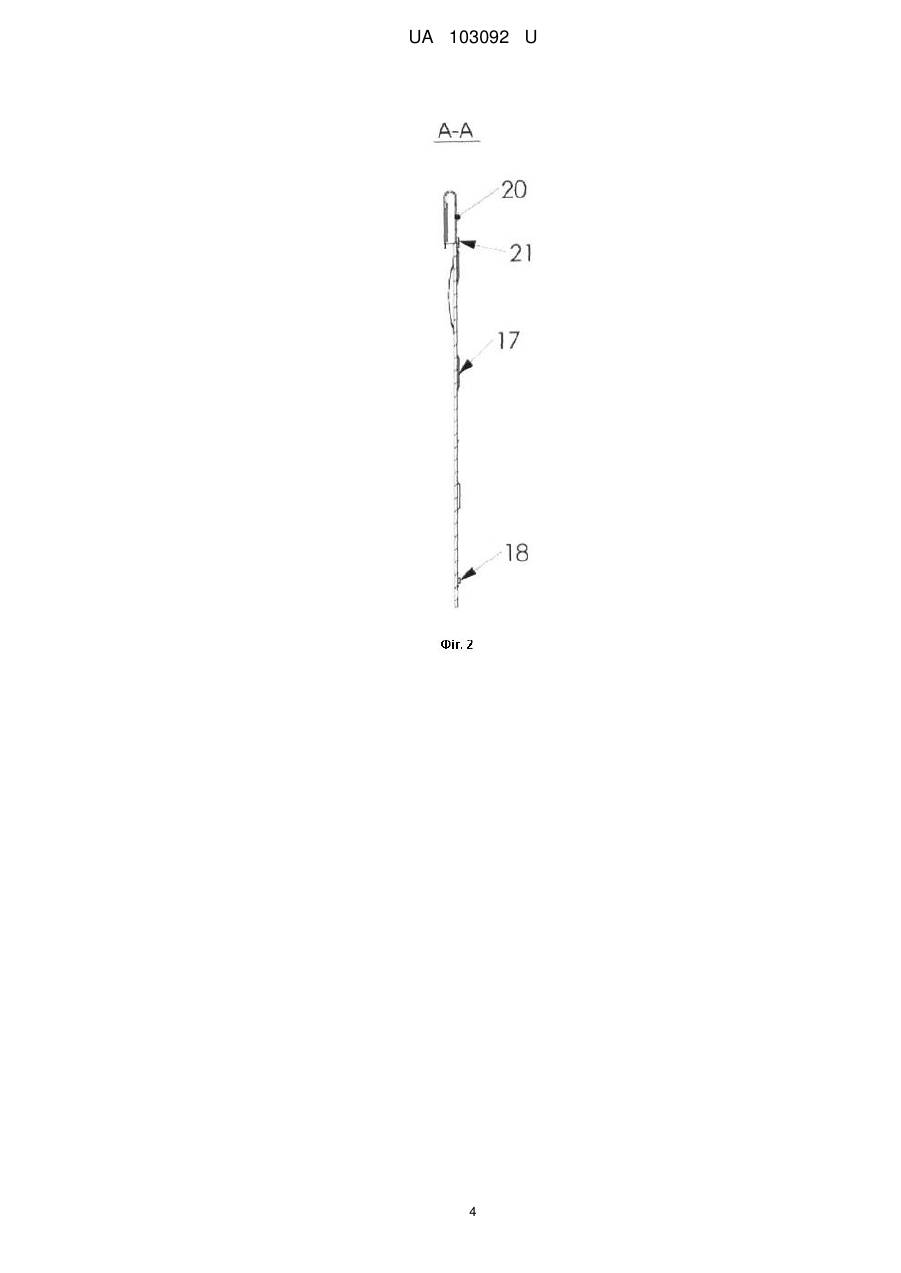

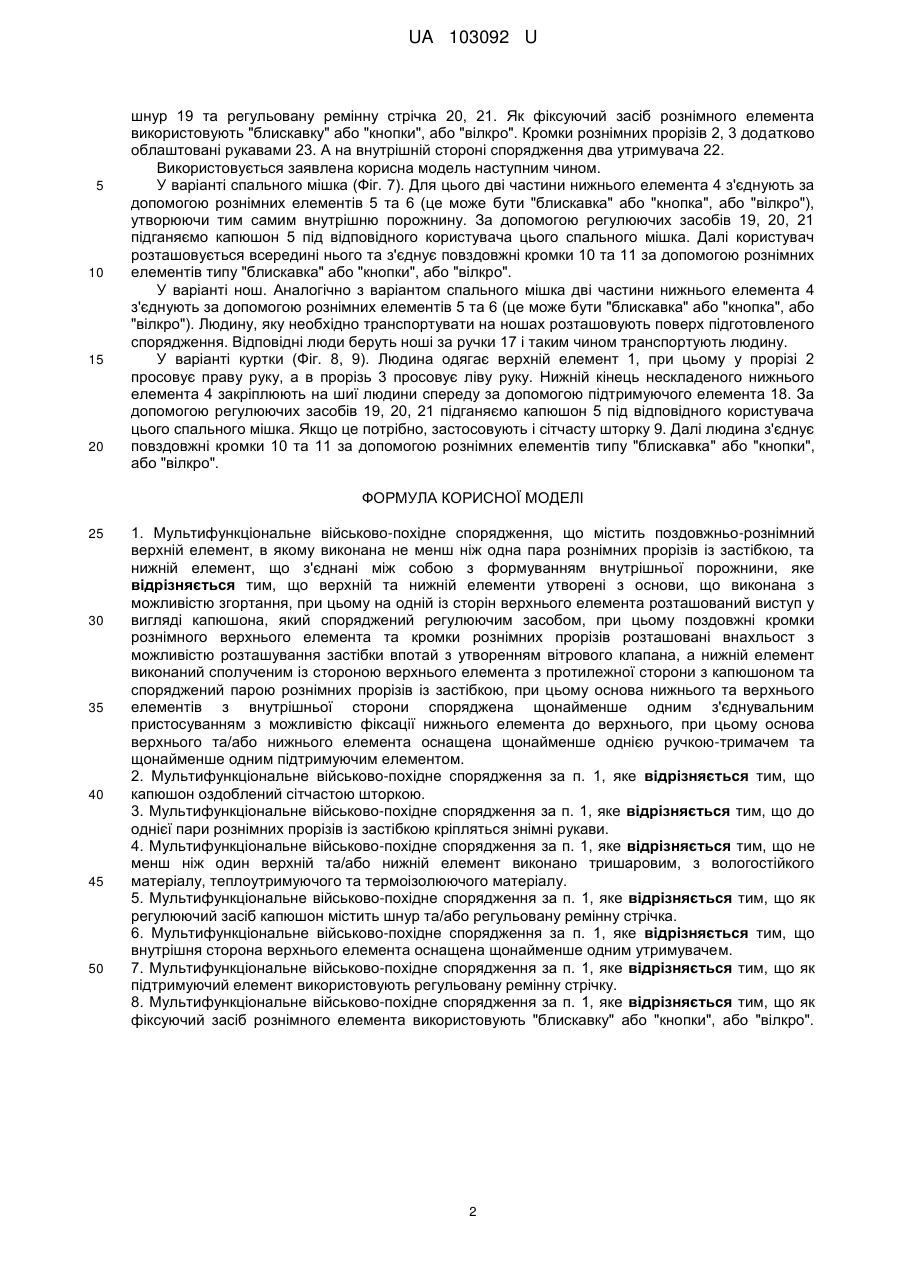

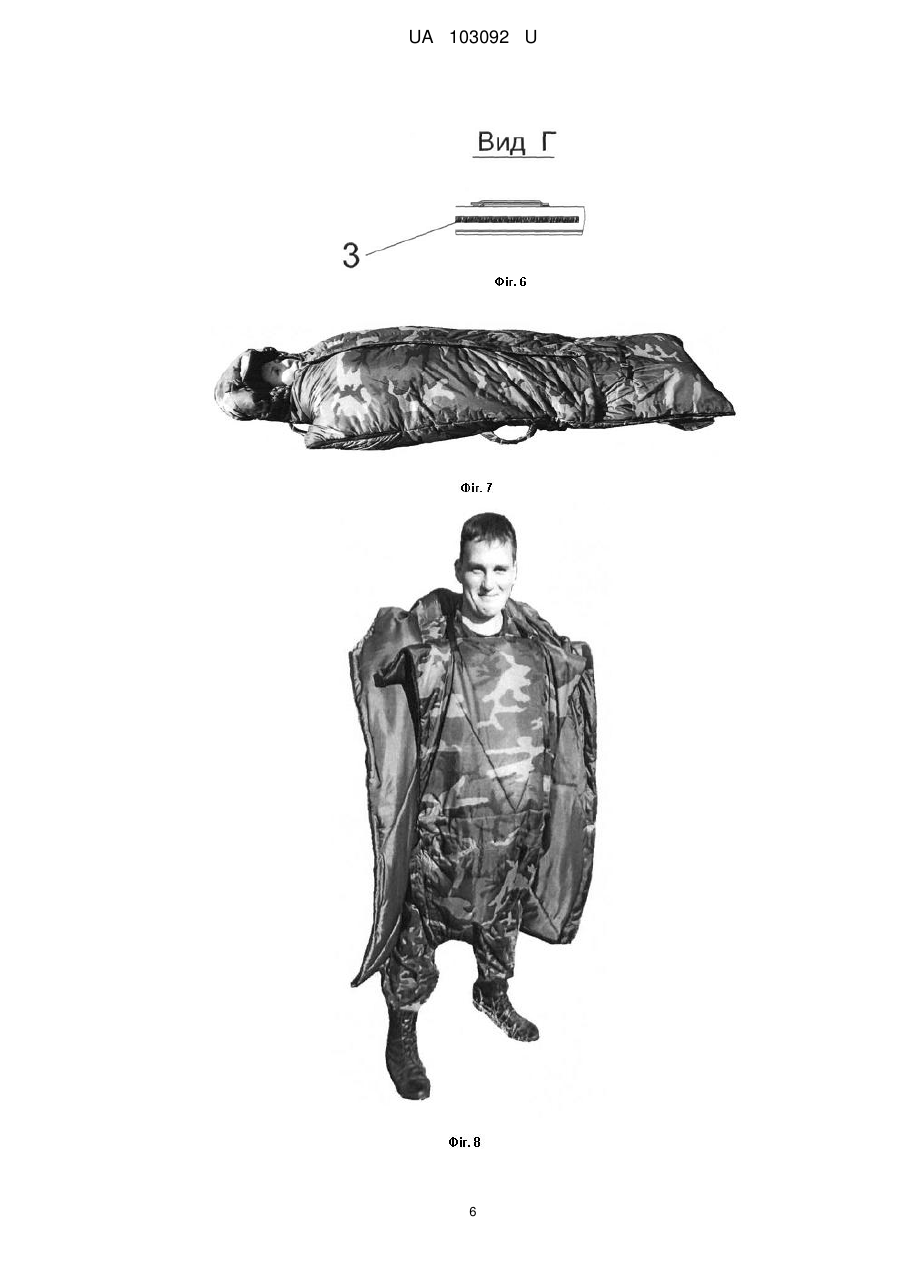

Реферат: UA 103092 U UA 103092 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до мультифункціонального військово-похідного спорядження, яке може перетворюватися в інші предмети, а саме в спальний мішок, куртку з капюшоном та ноші. З рівня техніки відоме технічне рішення, що має спільні ознаки з заявленою корисною моделлю, а саме спальний мішок, що складається з верхньої і нижньої частин, що являють собою відповідно куртку з капюшоном і рюкзак. Внутрішня сторона рукавів і бокові шви куртки забезпечені рознімними застібками блискавками для з'єднання між собою з утворенням єдиної порожнини, а периметри з'єднуються з країв верхньої і нижньої частин мішка та рівні один одному, при цьому передня частина і спинка куртки з'єднані з рюкзаком в стик, а краї рукавів заходять на бічні частини рюкзака і з'єднані з ними кнопками. Для перетворення верхньої частини мішка в додатковий рюкзак застосовуються кнопки, які розташовані на капюшоні і передній частині куртки та на деталі з вільним верхнім краєм, що розташована внизу спинки куртки. Мішок забезпечений додатковими сполучними елементами для фіксації дна і верхнього краю рюкзаків /1/. Недоліком даного технічного рішення є обмеженість його функціональних можливостей. В основу корисної моделі поставлено задачу розробки мультифункціонального військовопохідного спорядження, в якому за рахунок запропонованого конструктивного виконання забезпечується розширення функціональних можливостей, а саме може перетворюватися в інші предмети: спальний мішок, куртку з капюшоном та ноші Поставлена задача реалізована в мультифункціональному військово-похідному спорядженні, що містить поздовжньо-рознімний верхній елемент, в якому виконано не менш ніж одна пара рознімних прорізів із застібкою та нижній елемент, з'єднані між собою з формуванням внутрішньої порожнини, в якому верхній та нижній елементи утворені з основи, що виконана з можливістю згортання, при цьому на одній із сторін верхнього елемента розташований виступ у вигляді капюшона, який споряджений регулюючим засобом, при цьому поздовжні кромки рознімного верхнього елемента та кромки рознімних прорізів розташовані внахлест з можливістю розташування застібки впотай з утворенням вітрового клапана, а нижній елемент виконаний сполученим із стороною верхнього елемента з протилежної сторони з капюшоном, та споряджений парою рознімних прорізів із застібкою, при цьому основа нижнього та верхнього елементів з внутрішньої сторони споряджена щонайменше одним з'єднувальним пристосуванням з можливістю фіксації нижнього елемента до верхнього, при цьому основа верхнього та/або нижнього елемента оснащена щонайменше однією ручкою-тримачем та щонайменше одним підтримуючим елементом. Капюшон оздоблений сітчастою шторкою. До однієї пари рознімних прорізів із застібкою кріпляться знімні рукави Не менш ніж один верхній та/або нижній елемент виконано тришаровим, з вологостійкого матеріалу, теплоутримуючого та термоізолюючого матеріалу, як регулюючий засіб капюшон містить шнур та регулюючі перемички. Як фіксуючий засіб рознімного елемента використовують "блискавку" або "кнопки", або "вілкро". Заявлена корисна модель пояснюється ілюстративними матеріалами, де зображено: на Фіг. 1 - загальний вид спорядження в розгорнутому вигляді (вид зверху); на Фіг. 2 - вид розрізу А-А на Фіг. 1; на Фіг. 3 - загальний вигляд спорядження у варіанті нош; на Фіг. 4 - вид розрізу Б-Б на Фіг. 1; на Фіг. 5 - вид В на Фіг. 3; на Фіг. 6 - вид Г на Фіг. 3; на Фіг. 7 - фото спорядження у варіантах спального мішка; на Фіг. 8, 9 - фото спорядження у варіанті куртки; на Фіг. 10 - фото транспортування людини на ношах. Мультифункціональне військово-похідне спорядження містить поздовжньо-рознімний верхній елемент 1, в якому виконана не менш ніж одна пара рознімних прорізів 2, 3 та нижній елемент 4 виконаний з двох половин виконаних з можливістю з'єднання за допомогою рознімного з'єднання 5 та 6 між собою з формуванням внутрішньої порожнини. Як верхній 1, так і нижній 4 елементи виконані з не менше ніж однієї частини. При цьому на одній із сторін верхнього елемента 1 розташований виступ у вигляді капюшона 7 який споряджено регулюючим засобом 8 і сітчастою шторкою 9. Поздовжні кромки 10, 11 рознімного верхнього елемента 1 та кромки рознімних прорізів 2, 3 розташовані в нахльост з утворенням вітрового клапана. Одна з частин нижнього 4 та верхнього 1 елементів з внутрішньої сторони споряджена щонайменше одним з'єднувальним пристосуванням 24 з можливістю фіксації нижнього елемента до верхнього. З тильної сторони, біля його краю розташовані ручки-тримачі 17 та підтримуючий елемент 18. Елементи 1 та 4 виконано тришаровим, з вологостійкого, теплоутримуючого та термоізолюючого матеріалів. Як регулюючий засіб капюшон 5 містить 1 UA 103092 U 5 10 15 20 шнур 19 та регульовану ремінну стрічка 20, 21. Як фіксуючий засіб рознімного елемента використовують "блискавку" або "кнопки", або "вілкро". Кромки рознімних прорізів 2, 3 додатково облаштовані рукавами 23. А на внутрішній стороні спорядження два утримувача 22. Використовується заявлена корисна модель наступним чином. У варіанті спального мішка (Фіг. 7). Для цього дві частини нижнього елемента 4 з'єднують за допомогою рознімних елементів 5 та 6 (це може бути "блискавка" або "кнопка", або "вілкро"), утворюючи тим самим внутрішню порожнину. За допомогою регулюючих засобів 19, 20, 21 підганяємо капюшон 5 під відповідного користувача цього спального мішка. Далі користувач розташовується всередині нього та з'єднує повздовжні кромки 10 та 11 за допомогою рознімних елементів типу "блискавка" або "кнопки", або "вілкро". У варіанті нош. Аналогічно з варіантом спального мішка дві частини нижнього елемента 4 з'єднують за допомогою рознімних елементів 5 та 6 (це може бути "блискавка" або "кнопка", або "вілкро"). Людину, яку необхідно транспортувати на ношах розташовують поверх підготовленого спорядження. Відповідні люди беруть ноші за ручки 17 і таким чином транспортують людину. У варіанті куртки (Фіг. 8, 9). Людина одягає верхній елемент 1, при цьому у прорізі 2 просовує праву руку, а в прорізь 3 просовує ліву руку. Нижній кінець нескладеного нижнього елемента 4 закріплюють на шиї людини спереду за допомогою підтримуючого елемента 18. За допомогою регулюючих засобів 19, 20, 21 підганяємо капюшон 5 під відповідного користувача цього спального мішка. Якщо це потрібно, застосовують і сітчасту шторку 9. Далі людина з'єднує повздовжні кромки 10 та 11 за допомогою рознімних елементів типу "блискавка" або "кнопки", або "вілкро". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 40 45 50 1. Мультифункціональне військово-похідне спорядження, що містить поздовжньо-рознімний верхній елемент, в якому виконана не менш ніж одна пара рознімних прорізів із застібкою, та нижній елемент, що з'єднані між собою з формуванням внутрішньої порожнини, яке відрізняється тим, що верхній та нижній елементи утворені з основи, що виконана з можливістю згортання, при цьому на одній із сторін верхнього елемента розташований виступ у вигляді капюшона, який споряджений регулюючим засобом, при цьому поздовжні кромки рознімного верхнього елемента та кромки рознімних прорізів розташовані внахльост з можливістю розташування застібки впотай з утворенням вітрового клапана, а нижній елемент виконаний сполученим із стороною верхнього елемента з протилежної сторони з капюшоном та споряджений парою рознімних прорізів із застібкою, при цьому основа нижнього та верхнього елементів з внутрішньої сторони споряджена щонайменше одним з'єднувальним пристосуванням з можливістю фіксації нижнього елемента до верхнього, при цьому основа верхнього та/або нижнього елемента оснащена щонайменше однією ручкою-тримачем та щонайменше одним підтримуючим елементом. 2. Мультифункціональне військово-похідне спорядження за п. 1, яке відрізняється тим, що капюшон оздоблений сітчастою шторкою. 3. Мультифункціональне військово-похідне спорядження за п. 1, яке відрізняється тим, що до однієї пари рознімних прорізів із застібкою кріпляться знімні рукави. 4. Мультифункціональне військово-похідне спорядження за п. 1, яке відрізняється тим, що не менш ніж один верхній та/або нижній елемент виконано тришаровим, з вологостійкого матеріалу, теплоутримуючого та термоізолюючого матеріалу. 5. Мультифункціональне військово-похідне спорядження за п. 1, яке відрізняється тим, що як регулюючий засіб капюшон містить шнур та/або регульовану ремінну стрічка. 6. Мультифункціональне військово-похідне спорядження за п. 1, яке відрізняється тим, що внутрішня сторона верхнього елемента оснащена щонайменше одним утримувачем. 7. Мультифункціональне військово-похідне спорядження за п. 1, яке відрізняється тим, що як підтримуючий елемент використовують регульовану ремінну стрічку. 8. Мультифункціональне військово-похідне спорядження за п. 1, яке відрізняється тим, що як фіксуючий засіб рознімного елемента використовують "блискавку" або "кнопки", або "вілкро". 2 UA 103092 U 3 UA 103092 U 4 UA 103092 U 5 UA 103092 U 6 UA 103092 U 7 UA 103092 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
