Збиральна машина з пристроєм для визначення розташування перевантажувального пристосування
Формула / Реферат

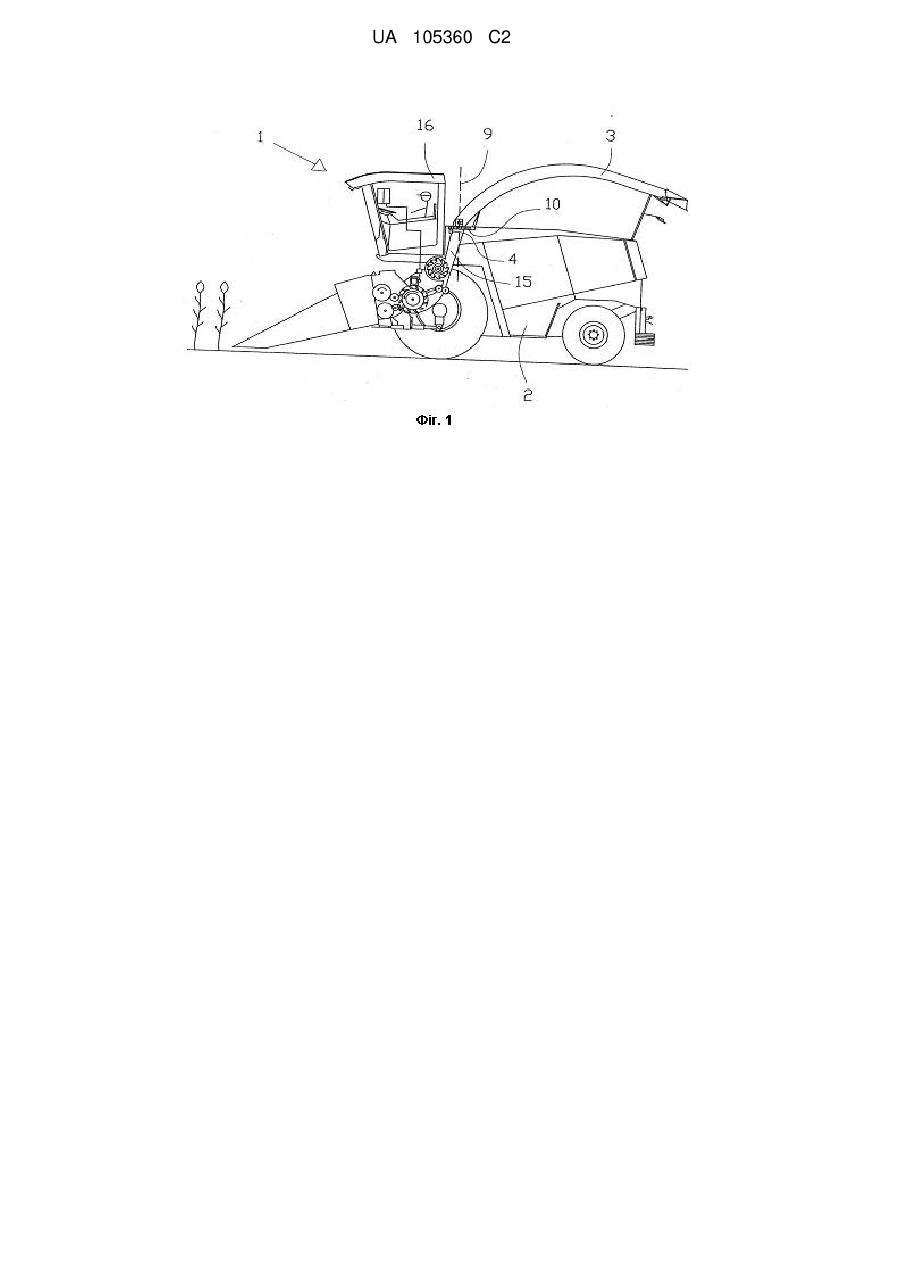

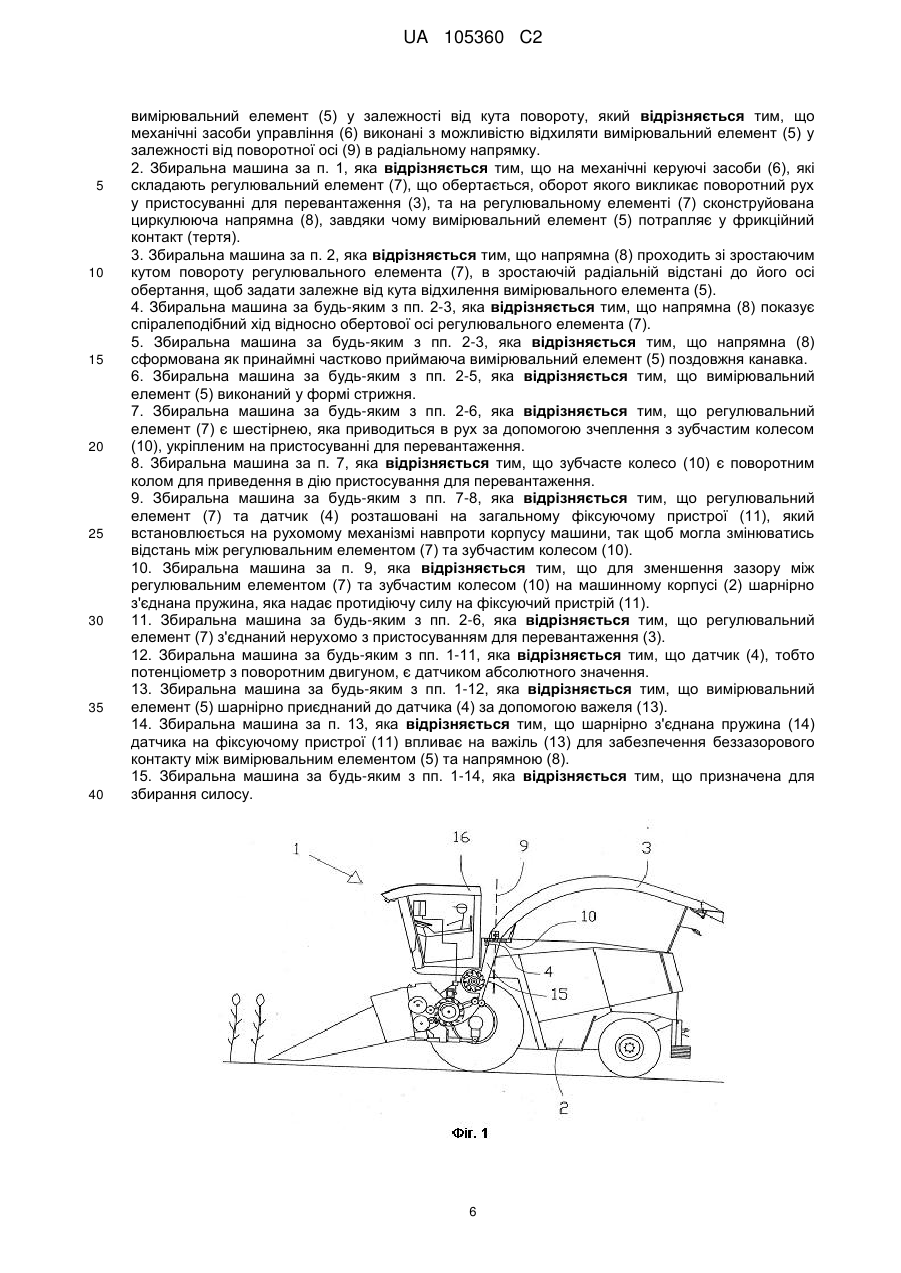

1. Збиральна машина з пристроєм для визначення розташування перевантажувального пристосування (3), здатного обертатися відносно поворотної осі (9) корпусу (2) збиральної машини, зокрема комбайна (1), при цьому на корпусі машини розташований датчик (4) з механічно відхилювальним вимірювальним елементом (5), а перевантажувальному пристосуванню (3) підпорядковані механічні засоби управління (6), які здатні відхиляти вимірювальний елемент (5) у залежності від кута повороту, який відрізняється тим, що механічні засоби управління (6) виконані з можливістю відхиляти вимірювальний елемент (5) у залежності від поворотної осі (9) в радіальному напрямку.
2. Збиральна машина за п. 1, яка відрізняється тим, що на механічні керуючі засоби (6), які складають регулювальний елемент (7), що обертається, оборот якого викликає поворотний рух у пристосуванні для перевантаження (3) та на регулювальному елементі (7) сконструйована циркулююча напрямна (8), завдяки чому вимірювальний елемент (5) потрапляє у фрикційний контакт (тертя).
3. Збиральна машина за п. 2, яка відрізняється тим, що напрямна (8) проходить зі зростаючим кутом повороту регулювального елемента (7), в зростаючій радіальній відстані до його осі обертання, щоб задати залежне від кута відхилення вимірювального елемента (5).
4. Збиральна машина за будь-яким з пп. 2-3, яка відрізняється тим, що напрямна (8) показує спіралеподібний хід відносно обертової осі регулювального елемента (7).
5. Збиральна машина за будь-яким з пп. 2-3, яка відрізняється тим, що напрямна (8) сформована, як принаймні, частково приймаюча вимірювальний елемент (5) поздовжня канавка.
6. Збиральна машина за будь-яким з пп. 2-5, яка відрізняється тим, що вимірювальний елемент (5) виконаний у формі стрижня.
7. Збиральна машина за будь-яким з пп. 2-6, яка відрізняється тим, що регулювальний елемент (7) є шестірнею, яка приводиться в рух за допомогою зчеплення з зубчастим колесом (10), укріпленим на пристосуванні для перевантаження.
8. Збиральна машина за п. 7, яка відрізняється тим, що зубчасте колесо (10) є поворотним колом для приведення в дію пристосування для перевантаження.
9. Збиральна машина за будь-яким з пп. 7-8, яка відрізняється тим, що регулювальний елемент (7) та датчик (4) розташовані на загальному фіксуючому пристрої (11), який встановлюється на рухомому механізмі навпроти корпусу машини, так щоб могла змінюватись відстань між регулювальним елементом (7) та зубчастим колесом (10).
10. Збиральна машина за п. 9, яка відрізняється тим, що для зменшення зазору між регулювальним елементом (7) та зубчастим колесом (10) на машинному корпусі (2) шарнірно з'єднана пружина, яка надає протидіючу силу на фіксуючий пристрій (11).
11. Збиральна машина за будь-яким з пп. 2-6, яка відрізняється тим, що регулювальний елемент (7) з'єднаний нерухомо з пристосуванням для перевантаження (3).
12. Збиральна машина за будь-яким з пп. 1-11, яка відрізняється тим, що датчик (4), тобто потенціометр з поворотним двигуном є датчиком абсолютного значення.
13. Збиральна машина за будь-яким з пп. 1-12, яка відрізняється тим, що вимірювальний елемент (5) шарнірно приєднаний до датчика (4) за допомогою важеля (13).
14. Збиральна машина за п. 13, яка відрізняється тим, що шарнірно з'єднана пружина (14) датчика на фіксуючому пристрої (11) впливає на важіль (13) для забезпечення беззазорового контакту між вимірювальним елементом (5) та напрямною (8).
15. Збиральна машина за будь-яким з пп. 1-14, яка відрізняється тим, що призначена для збирання силосу.
Текст

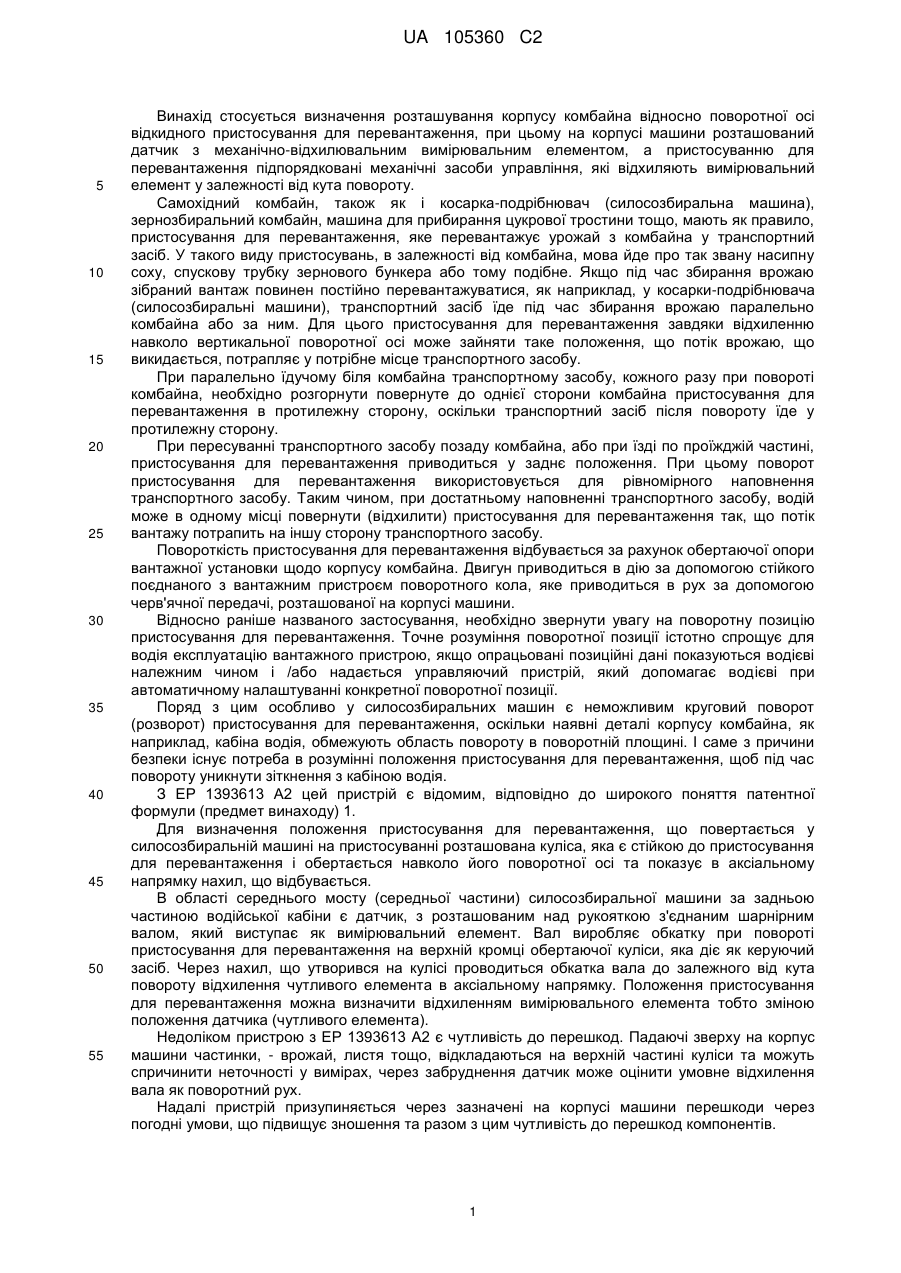

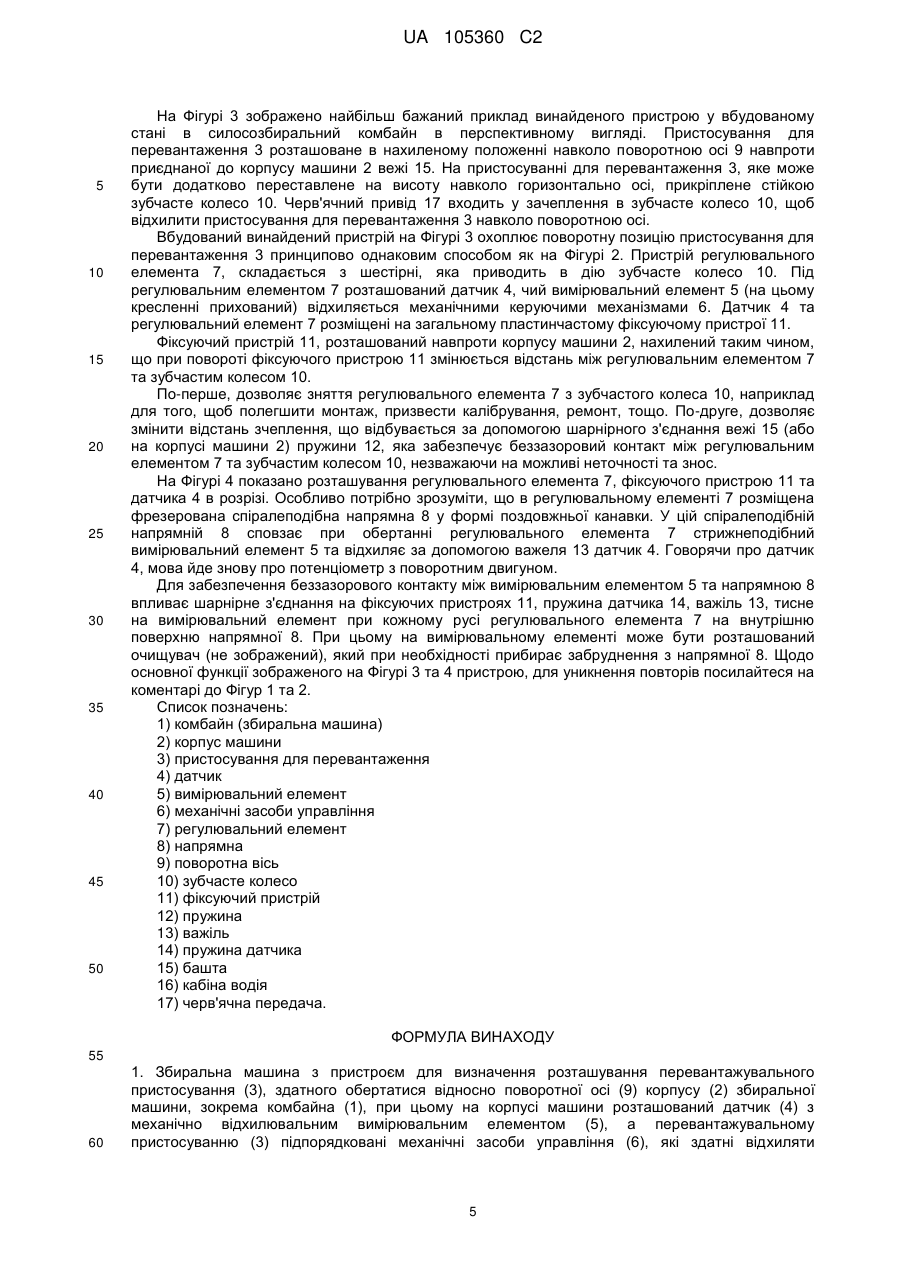

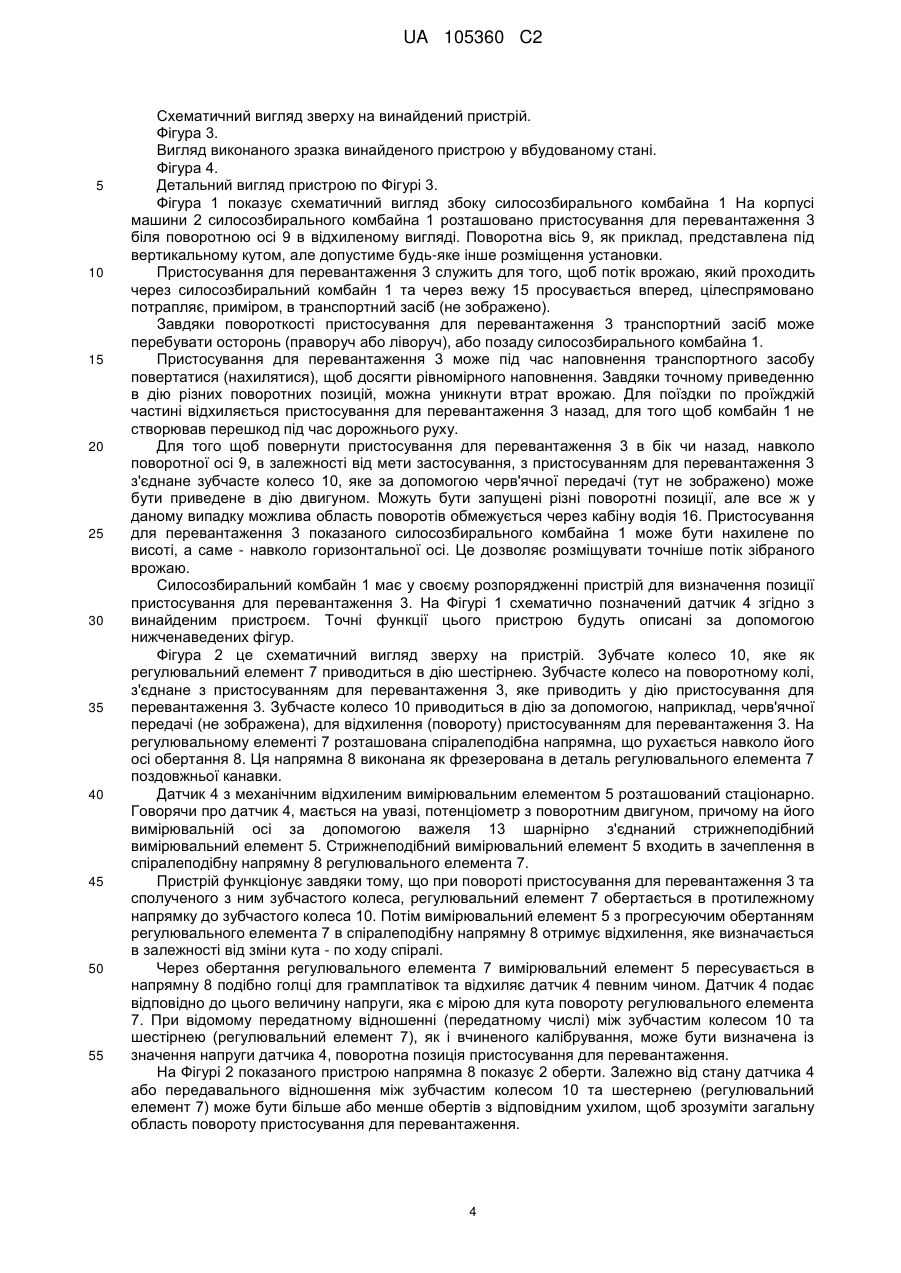

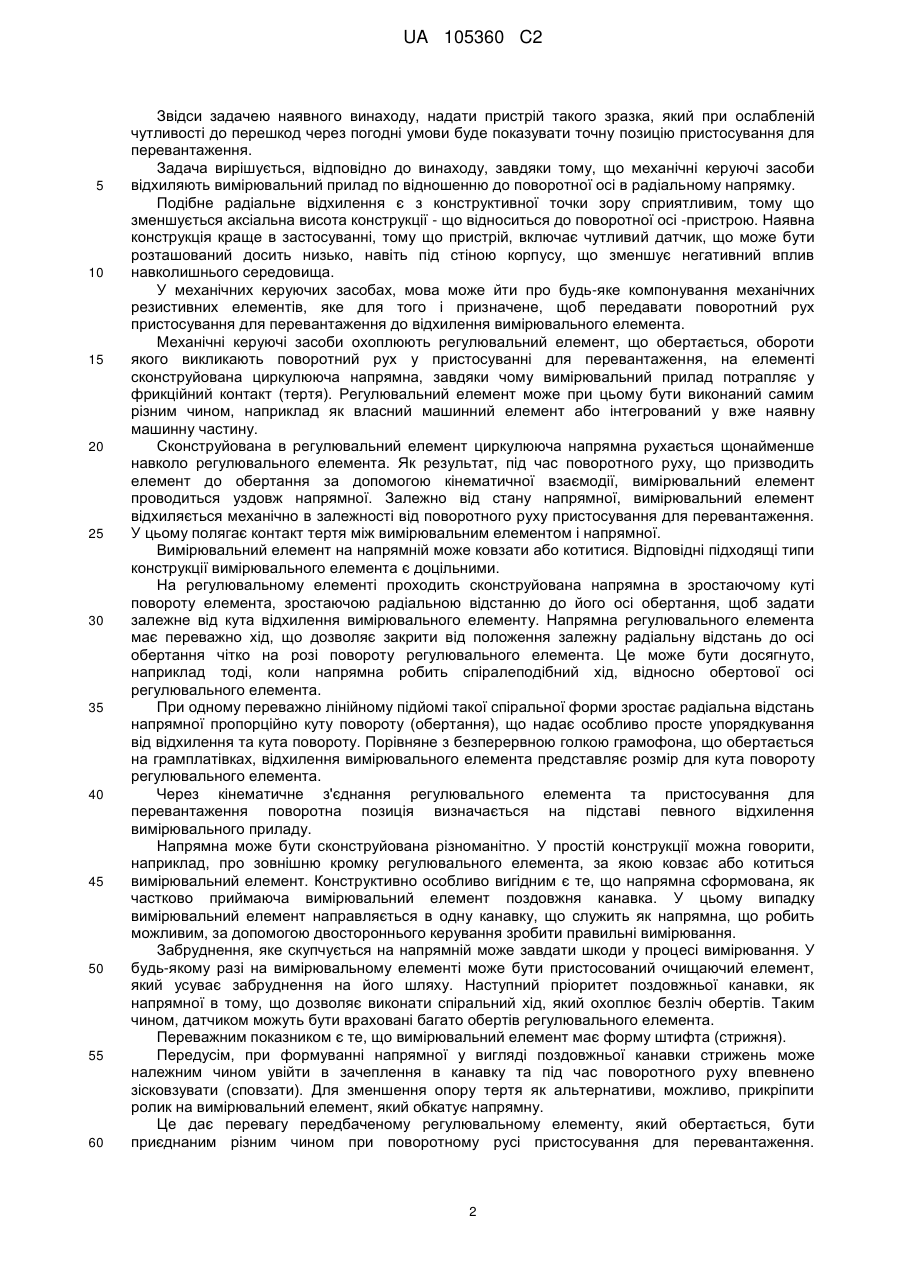

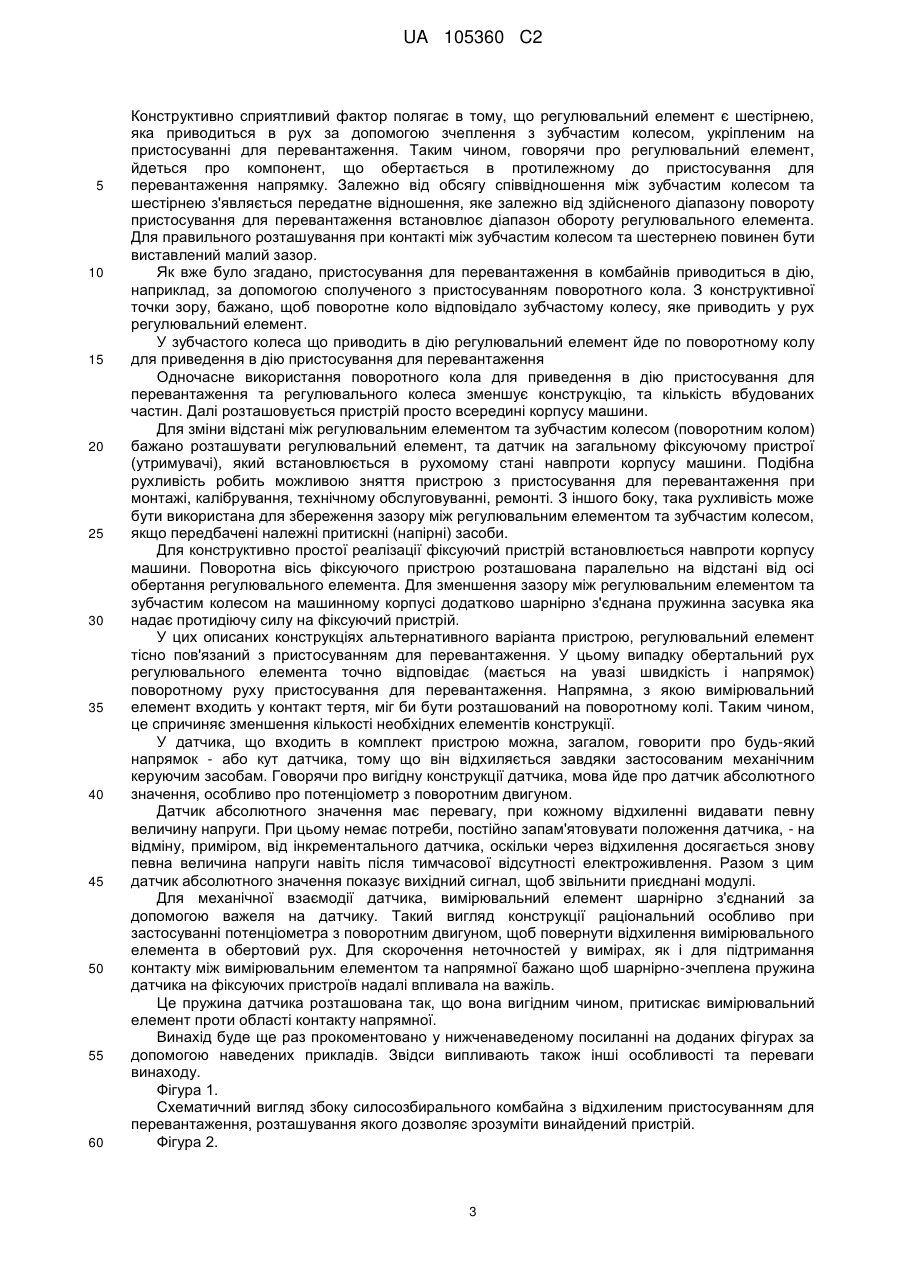

Реферат: Заявлена збиральна машина з пристроєм для визначення розташування перевантажувального пристосування (3), здатного обертатися відносно поворотної осі (9) корпусу (2) збиральної машини, зокрема комбайна (1). На корпусі машини розташований датчик (4) з механічно відхилювальним вимірювальним елементом (5). Перевантажувальному пристосуванню (3) підпорядковані механічні засоби управління (6), які здатні відхиляти вимірювальний елемент (5) у залежності від кута повороту. Механічні засоби управління (6) виконані з можливістю відхиляти вимірювальний елемент (5) у залежності від поворотної осі (9) в радіальному напрямку. UA 105360 C2 (12) UA 105360 C2 UA 105360 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується визначення розташування корпусу комбайна відносно поворотної осі відкидного пристосування для перевантаження, при цьому на корпусі машини розташований датчик з механічно-відхилювальним вимірювальним елементом, а пристосуванню для перевантаження підпорядковані механічні засоби управління, які відхиляють вимірювальний елемент у залежності від кута повороту. Самохідний комбайн, також як і косарка-подрібнювач (силосозбиральна машина), зернозбиральний комбайн, машина для прибирання цукрової тростини тощо, мають як правило, пристосування для перевантаження, яке перевантажує урожай з комбайна у транспортний засіб. У такого виду пристосувань, в залежності від комбайна, мова йде про так звану насипну соху, спускову трубку зернового бункера або тому подібне. Якщо під час збирання врожаю зібраний вантаж повинен постійно перевантажуватися, як наприклад, у косарки-подрібнювача (силосозбиральні машини), транспортний засіб їде під час збирання врожаю паралельно комбайна або за ним. Для цього пристосування для перевантаження завдяки відхиленню навколо вертикальної поворотної осі може зайняти таке положення, що потік врожаю, що викидається, потрапляє у потрібне місце транспортного засобу. При паралельно їдучому біля комбайна транспортному засобу, кожного разу при повороті комбайна, необхідно розгорнути повернуте до однієї сторони комбайна пристосування для перевантаження в протилежну сторону, оскільки транспортний засіб після повороту їде у протилежну сторону. При пересуванні транспортного засобу позаду комбайна, або при їзді по проїжджій частині, пристосування для перевантаження приводиться у заднє положення. При цьому поворот пристосування для перевантаження використовується для рівномірного наповнення транспортного засобу. Таким чином, при достатньому наповненні транспортного засобу, водій може в одному місці повернути (відхилити) пристосування для перевантаження так, що потік вантажу потрапить на іншу сторону транспортного засобу. Повороткість пристосування для перевантаження відбувається за рахунок обертаючої опори вантажної установки щодо корпусу комбайна. Двигун приводиться в дію за допомогою стійкого поєднаного з вантажним пристроєм поворотного кола, яке приводиться в рух за допомогою черв'ячної передачі, розташованої на корпусі машини. Відносно раніше названого застосування, необхідно звернути увагу на поворотну позицію пристосування для перевантаження. Точне розуміння поворотної позиції істотно спрощує для водія експлуатацію вантажного пристрою, якщо опрацьовані позиційні дані показуються водієві належним чином і /або надається управляючий пристрій, який допомагає водієві при автоматичному налаштуванні конкретної поворотної позиції. Поряд з цим особливо у силосозбиральних машин є неможливим круговий поворот (розворот) пристосування для перевантаження, оскільки наявні деталі корпусу комбайна, як наприклад, кабіна водія, обмежують область повороту в поворотній площині. І саме з причини безпеки існує потреба в розумінні положення пристосування для перевантаження, щоб під час повороту уникнути зіткнення з кабіною водія. З ЕР 1393613 А2 цей пристрій є відомим, відповідно до широкого поняття патентної формули (предмет винаходу) 1. Для визначення положення пристосування для перевантаження, що повертається у силосозбиральній машині на пристосуванні розташована куліса, яка є стійкою до пристосування для перевантаження і обертається навколо його поворотної осі та показує в аксіальному напрямку нахил, що відбувається. В області середнього мосту (середньої частини) силосозбиральної машини за задньою частиною водійської кабіни є датчик, з розташованим над рукояткою з'єднаним шарнірним валом, який виступає як вимірювальний елемент. Вал виробляє обкатку при повороті пристосування для перевантаження на верхній кромці обертаючої куліси, яка діє як керуючий засіб. Через нахил, що утворився на кулісі проводиться обкатка вала до залежного від кута повороту відхилення чутливого елемента в аксіальному напрямку. Положення пристосування для перевантаження можна визначити відхиленням вимірювального елемента тобто зміною положення датчика (чутливого елемента). Недоліком пристрою з ЕР 1393613 А2 є чутливість до перешкод. Падаючі зверху на корпус машини частинки, - врожай, листя тощо, відкладаються на верхній частині куліси та можуть спричинити неточності у вимірах, через забруднення датчик може оцінити умовне відхилення вала як поворотний рух. Надалі пристрій призупиняється через зазначені на корпусі машини перешкоди через погодні умови, що підвищує зношення та разом з цим чутливість до перешкод компонентів. 1 UA 105360 C2 5 10 15 20 25 30 35 40 45 50 55 60 Звідси задачею наявного винаходу, надати пристрій такого зразка, який при ослабленій чутливості до перешкод через погодні умови буде показувати точну позицію пристосування для перевантаження. Задача вирішується, відповідно до винаходу, завдяки тому, що механічні керуючі засоби відхиляють вимірювальний прилад по відношенню до поворотної осі в радіальному напрямку. Подібне радіальне відхилення є з конструктивної точки зору сприятливим, тому що зменшується аксіальна висота конструкції - що відноситься до поворотної осі -пристрою. Наявна конструкція краще в застосуванні, тому що пристрій, включає чутливий датчик, що може бути розташований досить низько, навіть під стіною корпусу, що зменшує негативний вплив навколишнього середовища. У механічних керуючих засобах, мова може йти про будь-яке компонування механічних резистивних елементів, яке для того і призначене, щоб передавати поворотний рух пристосування для перевантаження до відхилення вимірювального елемента. Механічні керуючі засоби охоплюють регулювальний елемент, що обертається, обороти якого викликають поворотний рух у пристосуванні для перевантаження, на елементі сконструйована циркулююча напрямна, завдяки чому вимірювальний прилад потрапляє у фрикційний контакт (тертя). Регулювальний елемент може при цьому бути виконаний самим різним чином, наприклад як власний машинний елемент або інтегрований у вже наявну машинну частину. Сконструйована в регулювальний елемент циркулююча напрямна рухається щонайменше навколо регулювального елемента. Як результат, під час поворотного руху, що призводить елемент до обертання за допомогою кінематичної взаємодії, вимірювальний елемент проводиться уздовж напрямної. Залежно від стану напрямної, вимірювальний елемент відхиляється механічно в залежності від поворотного руху пристосування для перевантаження. У цьому полягає контакт тертя між вимірювальним елементом і напрямної. Вимірювальний елемент на напрямній може ковзати або котитися. Відповідні підходящі типи конструкції вимірювального елемента є доцільними. На регулювальному елементі проходить сконструйована напрямна в зростаючому куті повороту елемента, зростаючою радіальною відстанню до його осі обертання, щоб задати залежне від кута відхилення вимірювального елементу. Напрямна регулювального елемента має переважно хід, що дозволяє закрити від положення залежну радіальну відстань до осі обертання чітко на розі повороту регулювального елемента. Це може бути досягнуто, наприклад тоді, коли напрямна робить спіралеподібний хід, відносно обертової осі регулювального елемента. При одному переважно лінійному підйомі такої спіральної форми зростає радіальна відстань напрямної пропорційно куту повороту (обертання), що надає особливо просте упорядкування від відхилення та кута повороту. Порівняне з безперервною голкою грамофона, що обертається на грамплатівках, відхилення вимірювального елемента представляє розмір для кута повороту регулювального елемента. Через кінематичне з'єднання регулювального елемента та пристосування для перевантаження поворотна позиція визначається на підставі певного відхилення вимірювального приладу. Напрямна може бути сконструйована різноманітно. У простій конструкції можна говорити, наприклад, про зовнішню кромку регулювального елемента, за якою ковзає або котиться вимірювальний елемент. Конструктивно особливо вигідним є те, що напрямна сформована, як частково приймаюча вимірювальний елемент поздовжня канавка. У цьому випадку вимірювальний елемент направляється в одну канавку, що служить як напрямна, що робить можливим, за допомогою двостороннього керування зробити правильні вимірювання. Забруднення, яке скупчується на напрямній може завдати шкоди у процесі вимірювання. У будь-якому разі на вимірювальному елементі може бути пристосований очищаючий елемент, який усуває забруднення на його шляху. Наступний пріоритет поздовжньої канавки, як напрямної в тому, що дозволяє виконати спіральний хід, який охоплює безліч обертів. Таким чином, датчиком можуть бути враховані багато обертів регулювального елемента. Переважним показником є те, що вимірювальний елемент має форму штифта (стрижня). Передусім, при формуванні напрямної у вигляді поздовжньої канавки стрижень може належним чином увійти в зачеплення в канавку та під час поворотного руху впевнено зісковзувати (сповзати). Для зменшення опору тертя як альтернативи, можливо, прикріпити ролик на вимірювальний елемент, який обкатує напрямну. Це дає перевагу передбаченому регулювальному елементу, який обертається, бути приєднаним різним чином при поворотному русі пристосування для перевантаження. 2 UA 105360 C2 5 10 15 20 25 30 35 40 45 50 55 60 Конструктивно сприятливий фактор полягає в тому, що регулювальний елемент є шестірнею, яка приводиться в рух за допомогою зчеплення з зубчастим колесом, укріпленим на пристосуванні для перевантаження. Таким чином, говорячи про регулювальний елемент, йдеться про компонент, що обертається в протилежному до пристосування для перевантаження напрямку. Залежно від обсягу співвідношення між зубчастим колесом та шестірнею з'являється передатне відношення, яке залежно від здійсненого діапазону повороту пристосування для перевантаження встановлює діапазон обороту регулювального елемента. Для правильного розташування при контакті між зубчастим колесом та шестернею повинен бути виставлений малий зазор. Як вже було згадано, пристосування для перевантаження в комбайнів приводиться в дію, наприклад, за допомогою сполученого з пристосуванням поворотного кола. З конструктивної точки зору, бажано, щоб поворотне коло відповідало зубчастому колесу, яке приводить у рух регулювальний елемент. У зубчастого колеса що приводить в дію регулювальний елемент йде по поворотному колу для приведення в дію пристосування для перевантаження Одночасне використання поворотного кола для приведення в дію пристосування для перевантаження та регулювального колеса зменшує конструкцію, та кількість вбудованих частин. Далі розташовується пристрій просто всередині корпусу машини. Для зміни відстані між регулювальним елементом та зубчастим колесом (поворотним колом) бажано розташувати регулювальний елемент, та датчик на загальному фіксуючому пристрої (утримувачі), який встановлюється в рухомому стані навпроти корпусу машини. Подібна рухливість робить можливою зняття пристрою з пристосування для перевантаження при монтажі, калібрування, технічному обслуговуванні, ремонті. З іншого боку, така рухливість може бути використана для збереження зазору між регулювальним елементом та зубчастим колесом, якщо передбачені належні притискні (напірні) засоби. Для конструктивно простої реалізації фіксуючий пристрій встановлюється навпроти корпусу машини. Поворотна вісь фіксуючого пристрою розташована паралельно на відстані від осі обертання регулювального елемента. Для зменшення зазору між регулювальним елементом та зубчастим колесом на машинному корпусі додатково шарнірно з'єднана пружинна засувка яка надає протидіючу силу на фіксуючий пристрій. У цих описаних конструкціях альтернативного варіанта пристрою, регулювальний елемент тісно пов'язаний з пристосуванням для перевантаження. У цьому випадку обертальний рух регулювального елемента точно відповідає (мається на увазі швидкість і напрямок) поворотному руху пристосування для перевантаження. Напрямна, з якою вимірювальний елемент входить у контакт тертя, міг би бути розташований на поворотному колі. Таким чином, це спричиняє зменшення кількості необхідних елементів конструкції. У датчика, що входить в комплект пристрою можна, загалом, говорити про будь-який напрямок - або кут датчика, тому що він відхиляється завдяки застосованим механічним керуючим засобам. Говорячи про вигідну конструкції датчика, мова йде про датчик абсолютного значення, особливо про потенціометр з поворотним двигуном. Датчик абсолютного значення має перевагу, при кожному відхиленні видавати певну величину напруги. При цьому немає потреби, постійно запам'ятовувати положення датчика, - на відміну, приміром, від інкрементального датчика, оскільки через відхилення досягається знову певна величина напруги навіть після тимчасової відсутності електроживлення. Разом з цим датчик абсолютного значення показує вихідний сигнал, щоб звільнити приєднані модулі. Для механічної взаємодії датчика, вимірювальний елемент шарнірно з'єднаний за допомогою важеля на датчику. Такий вигляд конструкції раціональний особливо при застосуванні потенціометра з поворотним двигуном, щоб повернути відхилення вимірювального елемента в обертовий рух. Для скорочення неточностей у вимірах, як і для підтримання контакту між вимірювальним елементом та напрямної бажано щоб шарнірно-зчеплена пружина датчика на фіксуючих пристроїв надалі впливала на важіль. Це пружина датчика розташована так, що вона вигідним чином, притискає вимірювальний елемент проти області контакту напрямної. Винахід буде ще раз прокоментовано у нижченаведеному посиланні на доданих фігурах за допомогою наведених прикладів. Звідси випливають також інші особливості та переваги винаходу. Фігура 1. Схематичний вигляд збоку силосозбирального комбайна з відхиленим пристосуванням для перевантаження, розташування якого дозволяє зрозуміти винайдений пристрій. Фігура 2. 3 UA 105360 C2 5 10 15 20 25 30 35 40 45 50 55 Схематичний вигляд зверху на винайдений пристрій. Фігура 3. Вигляд виконаного зразка винайденого пристрою у вбудованому стані. Фігура 4. Детальний вигляд пристрою по Фігурі 3. Фігура 1 показує схематичний вигляд збоку силосозбирального комбайна 1 На корпусі машини 2 силосозбирального комбайна 1 розташовано пристосування для перевантаження 3 біля поворотною осі 9 в відхиленому вигляді. Поворотна вісь 9, як приклад, представлена під вертикальному кутом, але допустиме будь-яке інше розміщення установки. Пристосування для перевантаження 3 служить для того, щоб потік врожаю, який проходить через силосозбиральний комбайн 1 та через вежу 15 просувається вперед, цілеспрямовано потрапляє, приміром, в транспортний засіб (не зображено). Завдяки повороткості пристосування для перевантаження 3 транспортний засіб може перебувати осторонь (праворуч або ліворуч), або позаду силосозбирального комбайна 1. Пристосування для перевантаження 3 може під час наповнення транспортного засобу повертатися (нахилятися), щоб досягти рівномірного наповнення. Завдяки точному приведенню в дію різних поворотних позицій, можна уникнути втрат врожаю. Для поїздки по проїжджій частині відхиляється пристосування для перевантаження 3 назад, для того щоб комбайн 1 не створював перешкод під час дорожнього руху. Для того щоб повернути пристосування для перевантаження 3 в бік чи назад, навколо поворотної осі 9, в залежності від мети застосування, з пристосуванням для перевантаження 3 з'єднане зубчасте колесо 10, яке за допомогою черв'ячної передачі (тут не зображено) може бути приведене в дію двигуном. Можуть бути запущені різні поворотні позиції, але все ж у даному випадку можлива область поворотів обмежується через кабіну водія 16. Пристосування для перевантаження 3 показаного силосозбирального комбайна 1 може бути нахилене по висоті, а саме - навколо горизонтальної осі. Це дозволяє розміщувати точніше потік зібраного врожаю. Силосозбиральний комбайн 1 має у своєму розпорядженні пристрій для визначення позиції пристосування для перевантаження 3. На Фігурі 1 схематично позначений датчик 4 згідно з винайденим пристроєм. Точні функції цього пристрою будуть описані за допомогою нижченаведених фігур. Фігура 2 це схематичний вигляд зверху на пристрій. Зубчате колесо 10, яке як регулювальний елемент 7 приводиться в дію шестірнею. Зубчасте колесо на поворотному колі, з'єднане з пристосуванням для перевантаження 3, яке приводить у дію пристосування для перевантаження 3. Зубчасте колесо 10 приводиться в дію за допомогою, наприклад, черв'ячної передачі (не зображена), для відхилення (повороту) пристосуванням для перевантаження 3. На регулювальному елементі 7 розташована спіралеподібна напрямна, що рухається навколо його осі обертання 8. Ця напрямна 8 виконана як фрезерована в деталь регулювального елемента 7 поздовжньої канавки. Датчик 4 з механічним відхиленим вимірювальним елементом 5 розташований стаціонарно. Говорячи про датчик 4, мається на увазі, потенціометр з поворотним двигуном, причому на його вимірювальній осі за допомогою важеля 13 шарнірно з'єднаний стрижнеподібний вимірювальний елемент 5. Стрижнеподібний вимірювальний елемент 5 входить в зачеплення в спіралеподібну напрямну 8 регулювального елемента 7. Пристрій функціонує завдяки тому, що при повороті пристосування для перевантаження 3 та сполученого з ним зубчастого колеса, регулювальний елемент 7 обертається в протилежному напрямку до зубчастого колеса 10. Потім вимірювальний елемент 5 з прогресуючим обертанням регулювального елемента 7 в спіралеподібну напрямну 8 отримує відхилення, яке визначається в залежності від зміни кута - по ходу спіралі. Через обертання регулювального елемента 7 вимірювальний елемент 5 пересувається в напрямну 8 подібно голці для грамплатівок та відхиляє датчик 4 певним чином. Датчик 4 подає відповідно до цього величину напруги, яка є мірою для кута повороту регулювального елемента 7. При відомому передатному відношенні (передатному числі) між зубчастим колесом 10 та шестірнею (регулювальний елемент 7), як і вчиненого калібрування, може бути визначена із значення напруги датчика 4, поворотна позиція пристосування для перевантаження. На Фігурі 2 показаного пристрою напрямна 8 показує 2 оберти. Залежно від стану датчика 4 або передавального відношення між зубчастим колесом 10 та шестернею (регулювальний елемент 7) може бути більше або менше обертів з відповідним ухилом, щоб зрозуміти загальну область повороту пристосування для перевантаження. 4 UA 105360 C2 5 10 15 20 25 30 35 40 45 50 На Фігурі 3 зображено найбільш бажаний приклад винайденого пристрою у вбудованому стані в силосозбиральний комбайн в перспективному вигляді. Пристосування для перевантаження 3 розташоване в нахиленому положенні навколо поворотною осі 9 навпроти приєднаної до корпусу машини 2 вежі 15. На пристосуванні для перевантаження 3, яке може бути додатково переставлене на висоту навколо горизонтально осі, прикріплене стійкою зубчасте колесо 10. Черв'ячний привід 17 входить у зачеплення в зубчасте колесо 10, щоб відхилити пристосування для перевантаження 3 навколо поворотною осі. Вбудований винайдений пристрій на Фігурі 3 охоплює поворотну позицію пристосування для перевантаження 3 принципово однаковим способом як на Фігурі 2. Пристрій регулювального елемента 7, складається з шестірні, яка приводить в дію зубчасте колесо 10. Під регулювальним елементом 7 розташований датчик 4, чий вимірювальний елемент 5 (на цьому кресленні прихований) відхиляється механічними керуючими механізмами 6. Датчик 4 та регулювальний елемент 7 розміщені на загальному пластинчастому фіксуючому пристрої 11. Фіксуючий пристрій 11, розташований навпроти корпусу машини 2, нахилений таким чином, що при повороті фіксуючого пристрою 11 змінюється відстань між регулювальним елементом 7 та зубчастим колесом 10. По-перше, дозволяє зняття регулювального елемента 7 з зубчастого колеса 10, наприклад для того, щоб полегшити монтаж, призвести калібрування, ремонт, тощо. По-друге, дозволяє змінити відстань зчеплення, що відбувається за допомогою шарнірного з'єднання вежі 15 (або на корпусі машини 2) пружини 12, яка забезпечує беззазоровий контакт між регулювальним елементом 7 та зубчастим колесом 10, незважаючи на можливі неточності та знос. На Фігурі 4 показано розташування регулювального елемента 7, фіксуючого пристрою 11 та датчика 4 в розрізі. Особливо потрібно зрозуміти, що в регулювальному елементі 7 розміщена фрезерована спіралеподібна напрямна 8 у формі поздовжньої канавки. У цій спіралеподібній напрямній 8 сповзає при обертанні регулювального елемента 7 стрижнеподібний вимірювальний елемент 5 та відхиляє за допомогою важеля 13 датчик 4. Говорячи про датчик 4, мова йде знову про потенціометр з поворотним двигуном. Для забезпечення беззазорового контакту між вимірювальним елементом 5 та напрямною 8 впливає шарнірне з'єднання на фіксуючих пристроях 11, пружина датчика 14, важіль 13, тисне на вимірювальний елемент при кожному русі регулювального елемента 7 на внутрішню поверхню напрямної 8. При цьому на вимірювальному елементі може бути розташований очищувач (не зображений), який при необхідності прибирає забруднення з напрямної 8. Щодо основної функції зображеного на Фігурі 3 та 4 пристрою, для уникнення повторів посилайтеся на коментарі до Фігур 1 та 2. Список позначень: 1) комбайн (збиральна машина) 2) корпус машини 3) пристосування для перевантаження 4) датчик 5) вимірювальний елемент 6) механічні засоби управління 7) регулювальний елемент 8) напрямна 9) поворотна вісь 10) зубчасте колесо 11) фіксуючий пристрій 12) пружина 13) важіль 14) пружина датчика 15) башта 16) кабіна водія 17) черв'ячна передача. ФОРМУЛА ВИНАХОДУ 55 60 1. Збиральна машина з пристроєм для визначення розташування перевантажувального пристосування (3), здатного обертатися відносно поворотної осі (9) корпусу (2) збиральної машини, зокрема комбайна (1), при цьому на корпусі машини розташований датчик (4) з механічно відхилювальним вимірювальним елементом (5), а перевантажувальному пристосуванню (3) підпорядковані механічні засоби управління (6), які здатні відхиляти 5 UA 105360 C2 5 10 15 20 25 30 35 40 вимірювальний елемент (5) у залежності від кута повороту, який відрізняється тим, що механічні засоби управління (6) виконані з можливістю відхиляти вимірювальний елемент (5) у залежності від поворотної осі (9) в радіальному напрямку. 2. Збиральна машина за п. 1, яка відрізняється тим, що на механічні керуючі засоби (6), які складають регулювальний елемент (7), що обертається, оборот якого викликає поворотний рух у пристосуванні для перевантаження (3), та на регулювальному елементі (7) сконструйована циркулююча напрямна (8), завдяки чому вимірювальний елемент (5) потрапляє у фрикційний контакт (тертя). 3. Збиральна машина за п. 2, яка відрізняється тим, що напрямна (8) проходить зі зростаючим кутом повороту регулювального елемента (7), в зростаючій радіальній відстані до його осі обертання, щоб задати залежне від кута відхилення вимірювального елемента (5). 4. Збиральна машина за будь-яким з пп. 2-3, яка відрізняється тим, що напрямна (8) показує спіралеподібний хід відносно обертової осі регулювального елемента (7). 5. Збиральна машина за будь-яким з пп. 2-3, яка відрізняється тим, що напрямна (8) сформована як принаймні частково приймаюча вимірювальний елемент (5) поздовжня канавка. 6. Збиральна машина за будь-яким з пп. 2-5, яка відрізняється тим, що вимірювальний елемент (5) виконаний у формі стрижня. 7. Збиральна машина за будь-яким з пп. 2-6, яка відрізняється тим, що регулювальний елемент (7) є шестірнею, яка приводиться в рух за допомогою зчеплення з зубчастим колесом (10), укріпленим на пристосуванні для перевантаження. 8. Збиральна машина за п. 7, яка відрізняється тим, що зубчасте колесо (10) є поворотним колом для приведення в дію пристосування для перевантаження. 9. Збиральна машина за будь-яким з пп. 7-8, яка відрізняється тим, що регулювальний елемент (7) та датчик (4) розташовані на загальному фіксуючому пристрої (11), який встановлюється на рухомому механізмі навпроти корпусу машини, так щоб могла змінюватись відстань між регулювальним елементом (7) та зубчастим колесом (10). 10. Збиральна машина за п. 9, яка відрізняється тим, що для зменшення зазору між регулювальним елементом (7) та зубчастим колесом (10) на машинному корпусі (2) шарнірно з'єднана пружина, яка надає протидіючу силу на фіксуючий пристрій (11). 11. Збиральна машина за будь-яким з пп. 2-6, яка відрізняється тим, що регулювальний елемент (7) з'єднаний нерухомо з пристосуванням для перевантаження (3). 12. Збиральна машина за будь-яким з пп. 1-11, яка відрізняється тим, що датчик (4), тобто потенціометр з поворотним двигуном, є датчиком абсолютного значення. 13. Збиральна машина за будь-яким з пп. 1-12, яка відрізняється тим, що вимірювальний елемент (5) шарнірно приєднаний до датчика (4) за допомогою важеля (13). 14. Збиральна машина за п. 13, яка відрізняється тим, що шарнірно з'єднана пружина (14) датчика на фіксуючому пристрої (11) впливає на важіль (13) для забезпечення беззазорового контакту між вимірювальним елементом (5) та напрямною (8). 15. Збиральна машина за будь-яким з пп. 1-14, яка відрізняється тим, що призначена для збирання силосу. 6 UA 105360 C2 7 UA 105360 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
ДивитисяДодаткова інформація
Автори російськоюLaumeier Ludger
МПК / Мітки
МПК: A01D 43/00
Мітки: розташування, визначення, перевантажувального, пристроєм, збиральна, пристосування, машина
