Крутильні терези

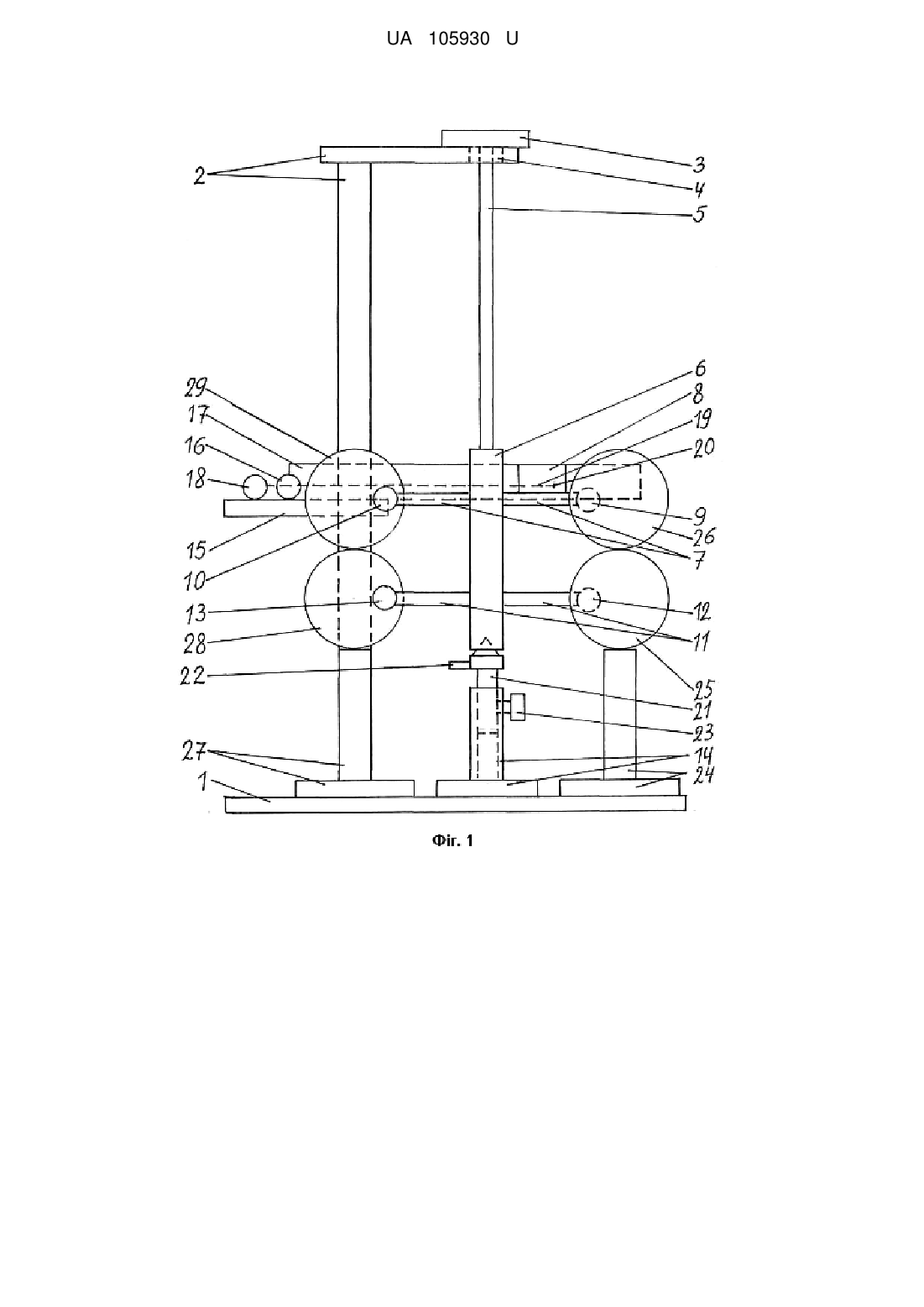

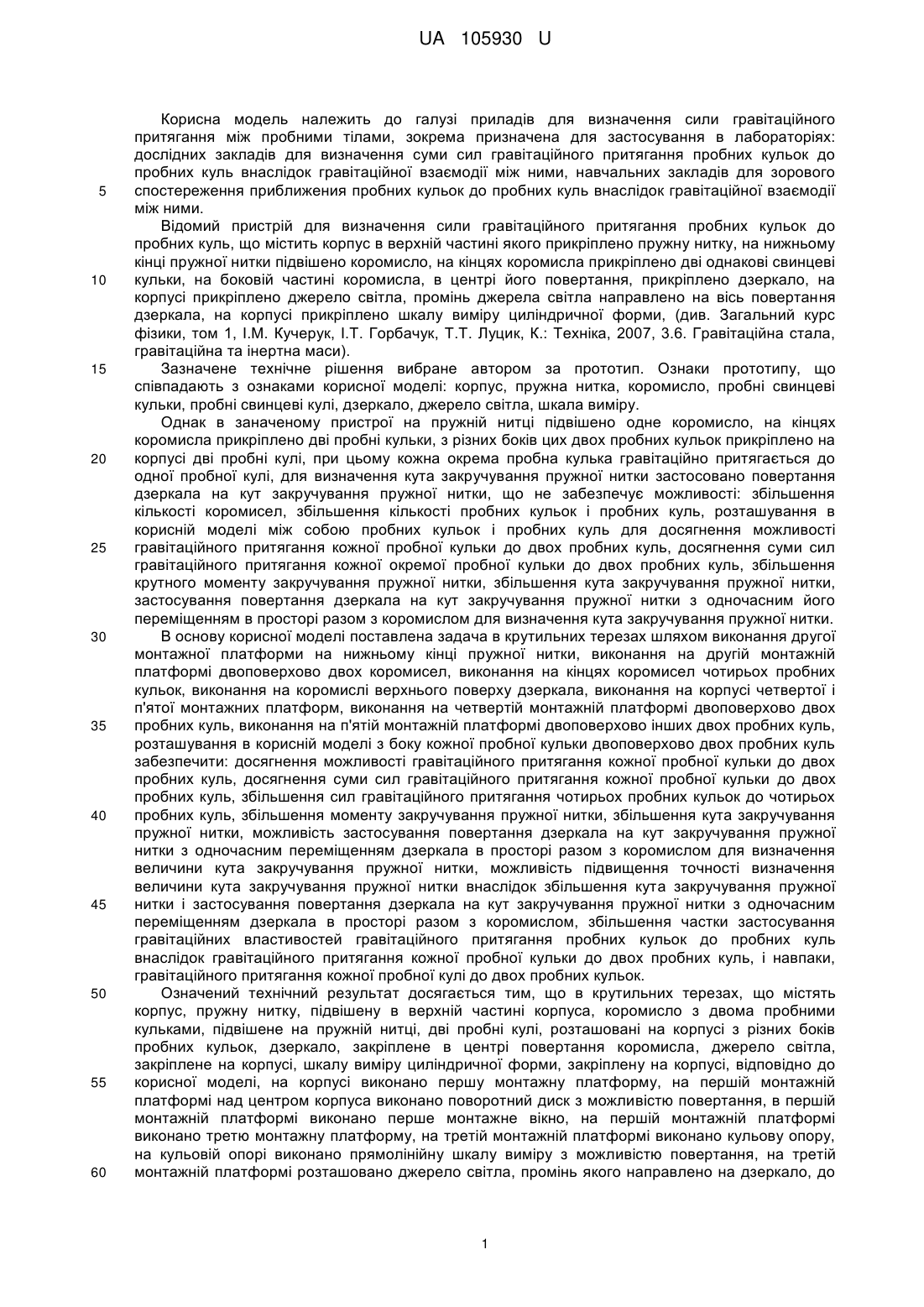

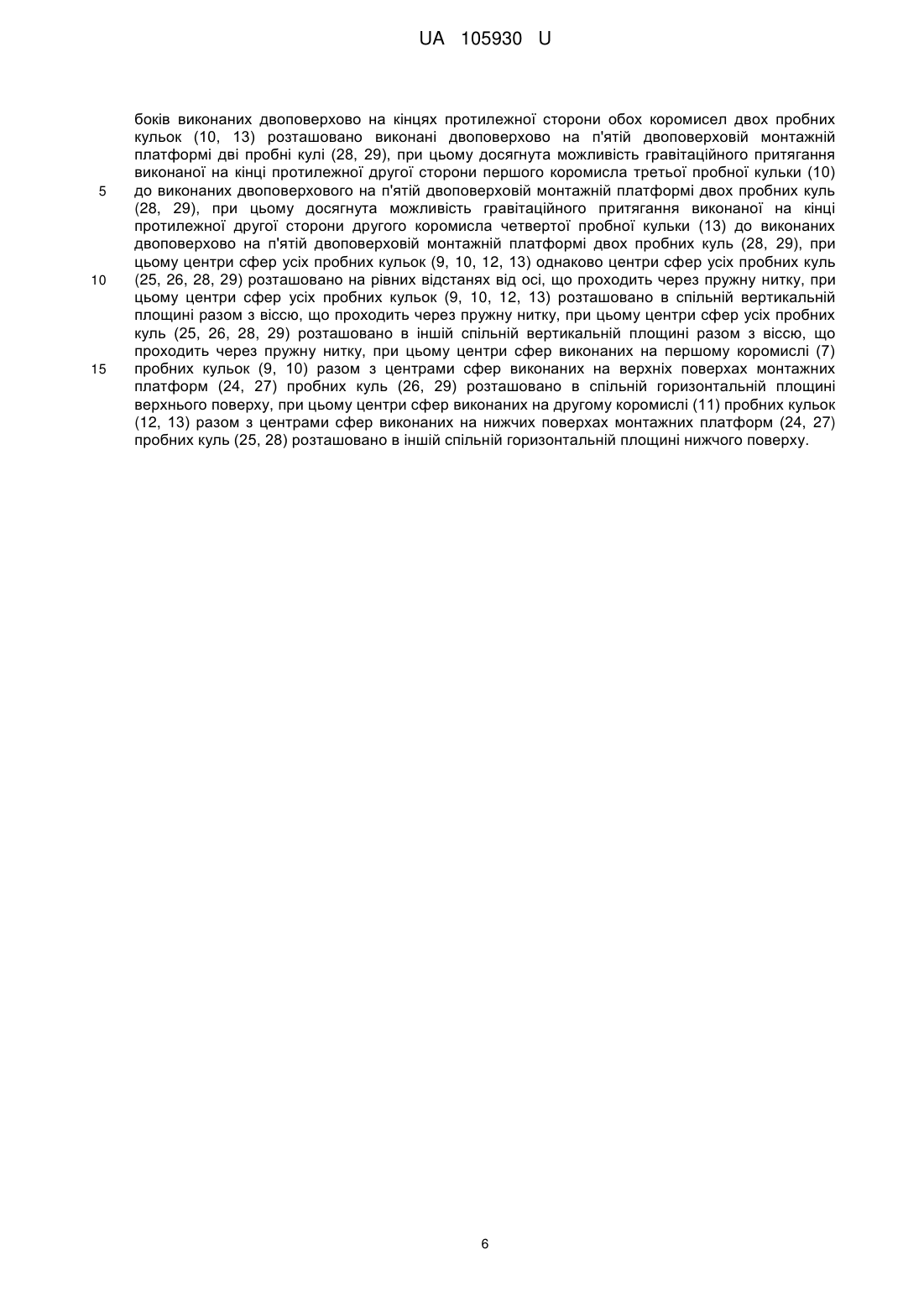

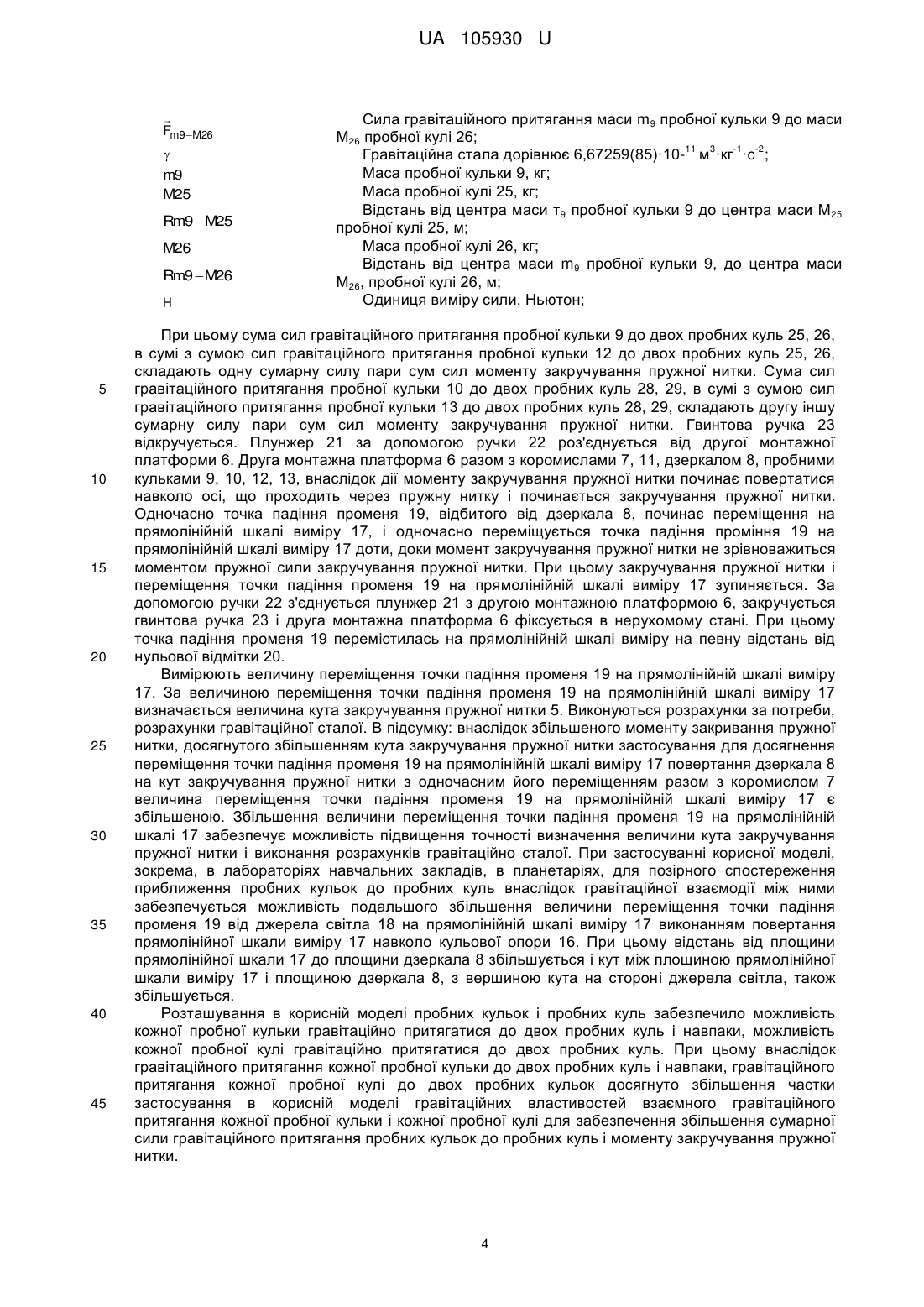

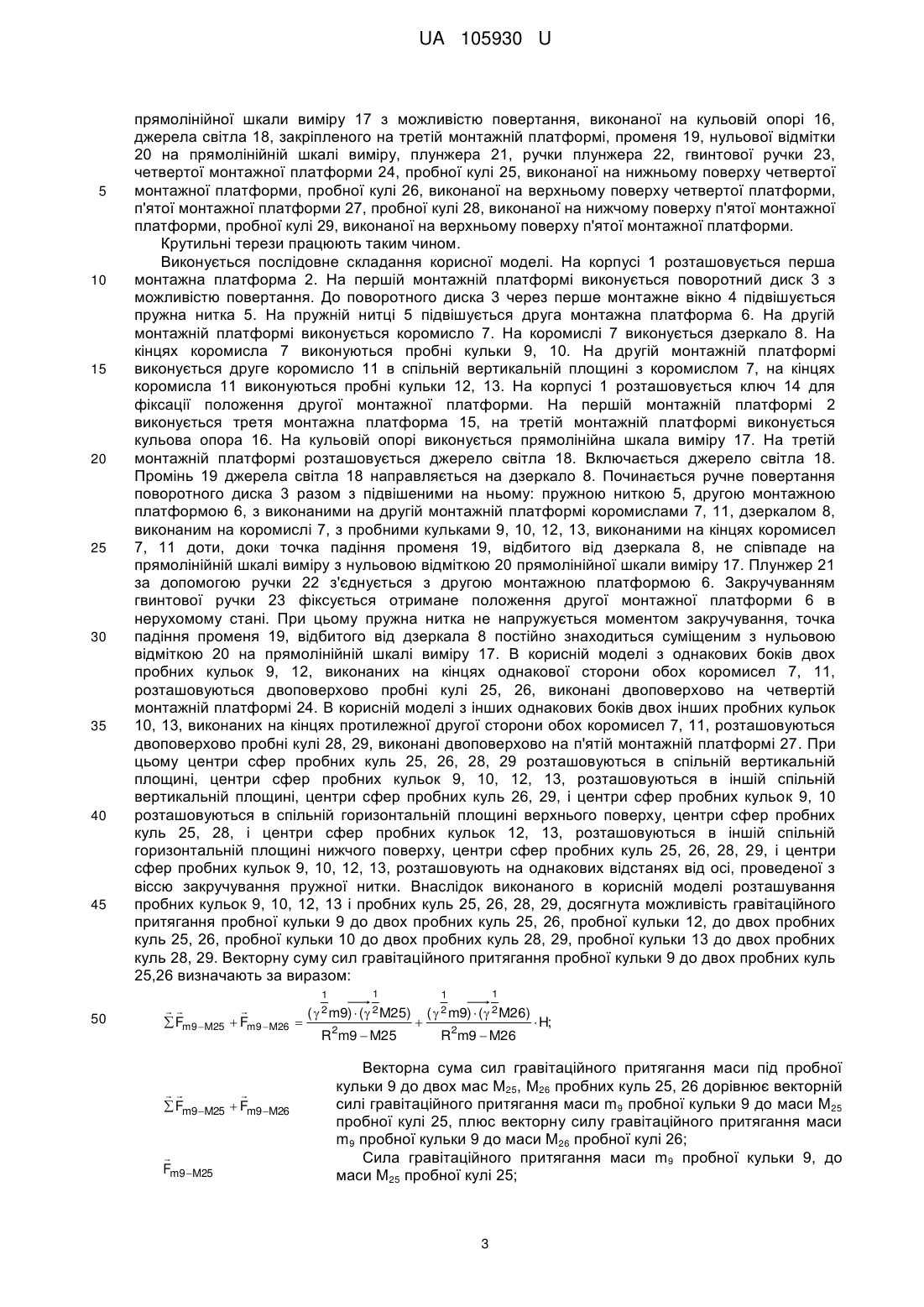

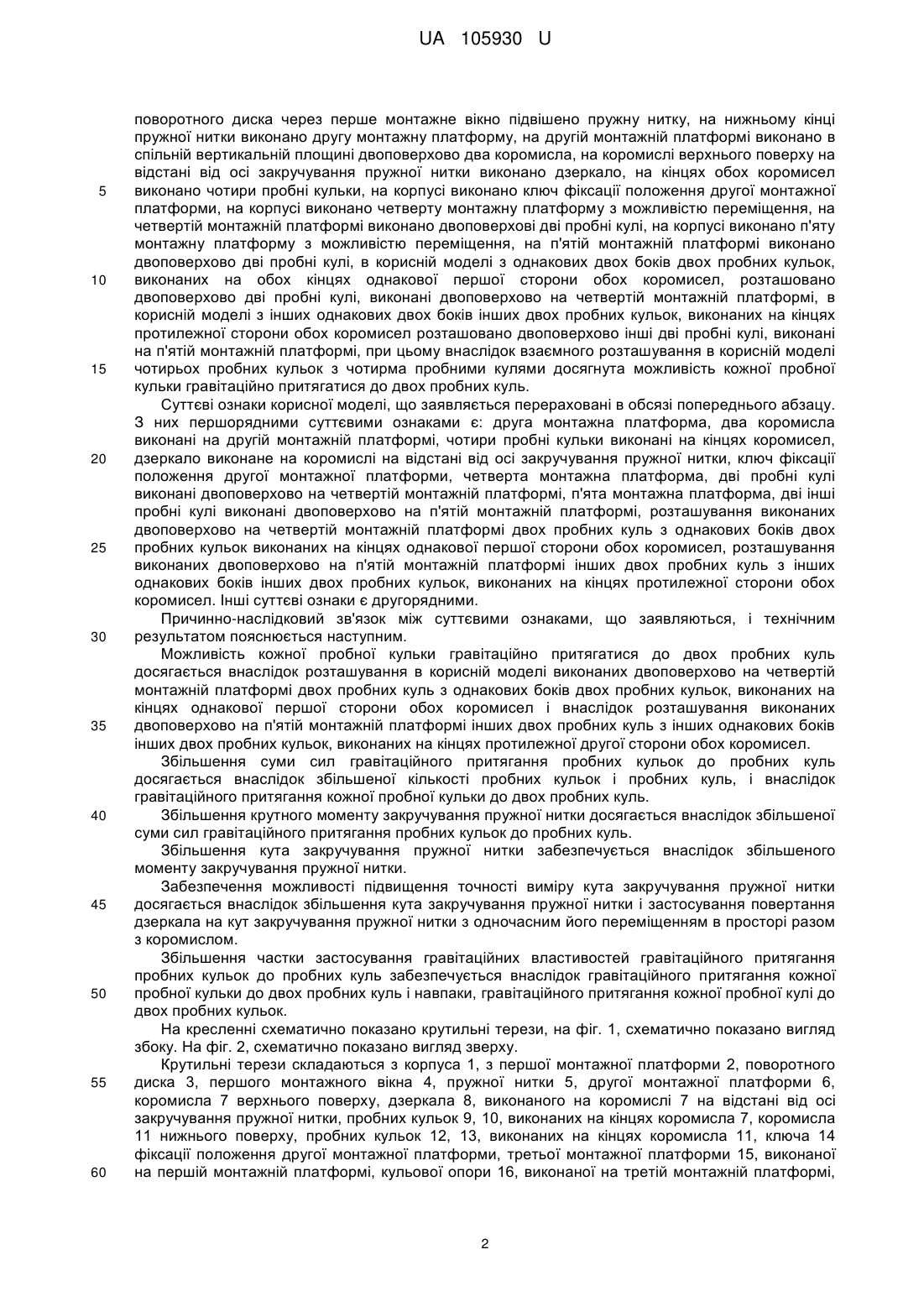

Реферат: UA 105930 U UA 105930 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі приладів для визначення сили гравітаційного притягання між пробними тілами, зокрема призначена для застосування в лабораторіях: дослідних закладів для визначення суми сил гравітаційного притягання пробних кульок до пробних куль внаслідок гравітаційної взаємодії між ними, навчальних закладів для зорового спостереження приближения пробних кульок до пробних куль внаслідок гравітаційної взаємодії між ними. Відомий пристрій для визначення сили гравітаційного притягання пробних кульок до пробних куль, що містить корпус в верхній частині якого прикріплено пружну нитку, на нижньому кінці пружної нитки підвішено коромисло, на кінцях коромисла прикріплено дві однакові свинцеві кульки, на боковій частині коромисла, в центрі його повертання, прикріплено дзеркало, на корпусі прикріплено джерело світла, промінь джерела світла направлено на вісь повертання дзеркала, на корпусі прикріплено шкалу виміру циліндричної форми, (див. Загальний курс фізики, том 1, І.М. Кучерук, І.Т. Горбачук, Т.Т. Луцик, К.: Техніка, 2007, 3.6. Гравітаційна стала, гравітаційна та інертна маси). Зазначене технічне рішення вибране автором за прототип. Ознаки прототипу, що співпадають з ознаками корисної моделі: корпус, пружна нитка, коромисло, пробні свинцеві кульки, пробні свинцеві кулі, дзеркало, джерело світла, шкала виміру. Однак в заначеному пристрої на пружній нитці підвішено одне коромисло, на кінцях коромисла прикріплено дві пробні кульки, з різних боків цих двох пробних кульок прикріплено на корпусі дві пробні кулі, при цьому кожна окрема пробна кулька гравітаційно притягається до одної пробної кулі, для визначення кута закручування пружної нитки застосовано повертання дзеркала на кут закручування пружної нитки, що не забезпечує можливості: збільшення кількості коромисел, збільшення кількості пробних кульок і пробних куль, розташування в корисній моделі між собою пробних кульок і пробних куль для досягнення можливості гравітаційного притягання кожної пробної кульки до двох пробних куль, досягнення суми сил гравітаційного притягання кожної окремої пробної кульки до двох пробних куль, збільшення крутного моменту закручування пружної нитки, збільшення кута закручування пружної нитки, застосування повертання дзеркала на кут закручування пружної нитки з одночасним його переміщенням в просторі разом з коромислом для визначення кута закручування пружної нитки. В основу корисної моделі поставлена задача в крутильних терезах шляхом виконання другої монтажної платформи на нижньому кінці пружної нитки, виконання на другій монтажній платформі двоповерхово двох коромисел, виконання на кінцях коромисел чотирьох пробних кульок, виконання на коромислі верхнього поверху дзеркала, виконання на корпусі четвертої і п'ятої монтажних платформ, виконання на четвертій монтажній платформі двоповерхово двох пробних куль, виконання на п'ятій монтажній платформі двоповерхово інших двох пробних куль, розташування в корисній моделі з боку кожної пробної кульки двоповерхово двох пробних куль забезпечити: досягнення можливості гравітаційного притягання кожної пробної кульки до двох пробних куль, досягнення суми сил гравітаційного притягання кожної пробної кульки до двох пробних куль, збільшення сил гравітаційного притягання чотирьох пробних кульок до чотирьох пробних куль, збільшення моменту закручування пружної нитки, збільшення кута закручування пружної нитки, можливість застосування повертання дзеркала на кут закручування пружної нитки з одночасним переміщенням дзеркала в просторі разом з коромислом для визначення величини кута закручування пружної нитки, можливість підвищення точності визначення величини кута закручування пружної нитки внаслідок збільшення кута закручування пружної нитки і застосування повертання дзеркала на кут закручування пружної нитки з одночасним переміщенням дзеркала в просторі разом з коромислом, збільшення частки застосування гравітаційних властивостей гравітаційного притягання пробних кульок до пробних куль внаслідок гравітаційного притягання кожної пробної кульки до двох пробних куль, і навпаки, гравітаційного притягання кожної пробної кулі до двох пробних кульок. Означений технічний результат досягається тим, що в крутильних терезах, що містять корпус, пружну нитку, підвішену в верхній частині корпуса, коромисло з двома пробними кульками, підвішене на пружній нитці, дві пробні кулі, розташовані на корпусі з різних боків пробних кульок, дзеркало, закріплене в центрі повертання коромисла, джерело світла, закріплене на корпусі, шкалу виміру циліндричної форми, закріплену на корпусі, відповідно до корисної моделі, на корпусі виконано першу монтажну платформу, на першій монтажній платформі над центром корпуса виконано поворотний диск з можливістю повертання, в першій монтажній платформі виконано перше монтажне вікно, на першій монтажній платформі виконано третю монтажну платформу, на третій монтажній платформі виконано кульову опору, на кульовій опорі виконано прямолінійну шкалу виміру з можливістю повертання, на третій монтажній платформі розташовано джерело світла, промінь якого направлено на дзеркало, до 1 UA 105930 U 5 10 15 20 25 30 35 40 45 50 55 60 поворотного диска через перше монтажне вікно підвішено пружну нитку, на нижньому кінці пружної нитки виконано другу монтажну платформу, на другій монтажній платформі виконано в спільній вертикальній площині двоповерхово два коромисла, на коромислі верхнього поверху на відстані від осі закручування пружної нитки виконано дзеркало, на кінцях обох коромисел виконано чотири пробні кульки, на корпусі виконано ключ фіксації положення другої монтажної платформи, на корпусі виконано четверту монтажну платформу з можливістю переміщення, на четвертій монтажній платформі виконано двоповерхові дві пробні кулі, на корпусі виконано п'яту монтажну платформу з можливістю переміщення, на п'ятій монтажній платформі виконано двоповерхово дві пробні кулі, в корисній моделі з однакових двох боків двох пробних кульок, виконаних на обох кінцях однакової першої сторони обох коромисел, розташовано двоповерхово дві пробні кулі, виконані двоповерхово на четвертій монтажній платформі, в корисній моделі з інших однакових двох боків інших двох пробних кульок, виконаних на кінцях протилежної сторони обох коромисел розташовано двоповерхово інші дві пробні кулі, виконані на п'ятій монтажній платформі, при цьому внаслідок взаємного розташування в корисній моделі чотирьох пробних кульок з чотирма пробними кулями досягнута можливість кожної пробної кульки гравітаційно притягатися до двох пробних куль. Суттєві ознаки корисної моделі, що заявляється перераховані в обсязі попереднього абзацу. З них першорядними суттєвими ознаками є: друга монтажна платформа, два коромисла виконані на другій монтажній платформі, чотири пробні кульки виконані на кінцях коромисел, дзеркало виконане на коромислі на відстані від осі закручування пружної нитки, ключ фіксації положення другої монтажної платформи, четверта монтажна платформа, дві пробні кулі виконані двоповерхово на четвертій монтажній платформі, п'ята монтажна платформа, дві інші пробні кулі виконані двоповерхово на п'ятій монтажній платформі, розташування виконаних двоповерхово на четвертій монтажній платформі двох пробних куль з однакових боків двох пробних кульок виконаних на кінцях однакової першої сторони обох коромисел, розташування виконаних двоповерхово на п'ятій монтажній платформі інших двох пробних куль з інших однакових боків інших двох пробних кульок, виконаних на кінцях протилежної сторони обох коромисел. Інші суттєві ознаки є другорядними. Причинно-наслідковий зв'язок між суттєвими ознаками, що заявляються, і технічним результатом пояснюється наступним. Можливість кожної пробної кульки гравітаційно притягатися до двох пробних куль досягається внаслідок розташування в корисній моделі виконаних двоповерхово на четвертій монтажній платформі двох пробних куль з однакових боків двох пробних кульок, виконаних на кінцях однакової першої сторони обох коромисел і внаслідок розташування виконаних двоповерхово на п'ятій монтажній платформі інших двох пробних куль з інших однакових боків інших двох пробних кульок, виконаних на кінцях протилежної другої сторони обох коромисел. Збільшення суми сил гравітаційного притягання пробних кульок до пробних куль досягається внаслідок збільшеної кількості пробних кульок і пробних куль, і внаслідок гравітаційного притягання кожної пробної кульки до двох пробних куль. Збільшення крутного моменту закручування пружної нитки досягається внаслідок збільшеної суми сил гравітаційного притягання пробних кульок до пробних куль. Збільшення кута закручування пружної нитки забезпечується внаслідок збільшеного моменту закручування пружної нитки. Забезпечення можливості підвищення точності виміру кута закручування пружної нитки досягається внаслідок збільшення кута закручування пружної нитки і застосування повертання дзеркала на кут закручування пружної нитки з одночасним його переміщенням в просторі разом з коромислом. Збільшення частки застосування гравітаційних властивостей гравітаційного притягання пробних кульок до пробних куль забезпечується внаслідок гравітаційного притягання кожної пробної кульки до двох пробних куль і навпаки, гравітаційного притягання кожної пробної кулі до двох пробних кульок. На кресленні схематично показано крутильні терези, на фіг. 1, схематично показано вигляд збоку. На фіг. 2, схематично показано вигляд зверху. Крутильні терези складаються з корпуса 1, з першої монтажної платформи 2, поворотного диска 3, першого монтажного вікна 4, пружної нитки 5, другої монтажної платформи 6, коромисла 7 верхнього поверху, дзеркала 8, виконаного на коромислі 7 на відстані від осі закручування пружної нитки, пробних кульок 9, 10, виконаних на кінцях коромисла 7, коромисла 11 нижнього поверху, пробних кульок 12, 13, виконаних на кінцях коромисла 11, ключа 14 фіксації положення другої монтажної платформи, третьої монтажної платформи 15, виконаної на першій монтажній платформі, кульової опори 16, виконаної на третій монтажній платформі, 2 UA 105930 U 5 10 15 20 25 30 35 40 45 прямолінійної шкали виміру 17 з можливістю повертання, виконаної на кульовій опорі 16, джерела світла 18, закріпленого на третій монтажній платформі, променя 19, нульової відмітки 20 на прямолінійній шкалі виміру, плунжера 21, ручки плунжера 22, гвинтової ручки 23, четвертої монтажної платформи 24, пробної кулі 25, виконаної на нижньому поверху четвертої монтажної платформи, пробної кулі 26, виконаної на верхньому поверху четвертої платформи, п'ятої монтажної платформи 27, пробної кулі 28, виконаної на нижчому поверху п'ятої монтажної платформи, пробної кулі 29, виконаної на верхньому поверху п'ятої монтажної платформи. Крутильні терези працюють таким чином. Виконується послідовне складання корисної моделі. На корпусі 1 розташовується перша монтажна платформа 2. На першій монтажній платформі виконується поворотний диск 3 з можливістю повертання. До поворотного диска 3 через перше монтажне вікно 4 підвішується пружна нитка 5. На пружній нитці 5 підвішується друга монтажна платформа 6. На другій монтажній платформі виконується коромисло 7. На коромислі 7 виконується дзеркало 8. На кінцях коромисла 7 виконуються пробні кульки 9, 10. На другій монтажній платформі виконується друге коромисло 11 в спільній вертикальній площині з коромислом 7, на кінцях коромисла 11 виконуються пробні кульки 12, 13. На корпусі 1 розташовується ключ 14 для фіксації положення другої монтажної платформи. На першій монтажній платформі 2 виконується третя монтажна платформа 15, на третій монтажній платформі виконується кульова опора 16. На кульовій опорі виконується прямолінійна шкала виміру 17. На третій монтажній платформі розташовується джерело світла 18. Включається джерело світла 18. Промінь 19 джерела світла 18 направляється на дзеркало 8. Починається ручне повертання поворотного диска 3 разом з підвішеними на ньому: пружною ниткою 5, другою монтажною платформою 6, з виконаними на другій монтажній платформі коромислами 7, 11, дзеркалом 8, виконаним на коромислі 7, з пробними кульками 9, 10, 12, 13, виконаними на кінцях коромисел 7, 11 доти, доки точка падіння променя 19, відбитого від дзеркала 8, не співпаде на прямолінійній шкалі виміру з нульовою відміткою 20 прямолінійної шкали виміру 17. Плунжер 21 за допомогою ручки 22 з'єднується з другою монтажною платформою 6. Закручуванням гвинтової ручки 23 фіксується отримане положення другої монтажної платформи 6 в нерухомому стані. При цьому пружна нитка не напружується моментом закручування, точка падіння променя 19, відбитого від дзеркала 8 постійно знаходиться суміщеним з нульовою відміткою 20 на прямолінійній шкалі виміру 17. В корисній моделі з однакових боків двох пробних кульок 9, 12, виконаних на кінцях однакової сторони обох коромисел 7, 11, розташовуються двоповерхово пробні кулі 25, 26, виконані двоповерхово на четвертій монтажній платформі 24. В корисній моделі з інших однакових боків двох інших пробних кульок 10, 13, виконаних на кінцях протилежної другої сторони обох коромисел 7, 11, розташовуються двоповерхово пробні кулі 28, 29, виконані двоповерхово на п'ятій монтажній платформі 27. При цьому центри сфер пробних куль 25, 26, 28, 29 розташовуються в спільній вертикальній площині, центри сфер пробних кульок 9, 10, 12, 13, розташовуються в іншій спільній вертикальній площині, центри сфер пробних куль 26, 29, і центри сфер пробних кульок 9, 10 розташовуються в спільній горизонтальній площині верхнього поверху, центри сфер пробних куль 25, 28, і центри сфер пробних кульок 12, 13, розташовуються в іншій спільній горизонтальній площині нижчого поверху, центри сфер пробних куль 25, 26, 28, 29, і центри сфер пробних кульок 9, 10, 12, 13, розташовують на однакових відстанях від осі, проведеної з віссю закручування пружної нитки. Внаслідок виконаного в корисній моделі розташування пробних кульок 9, 10, 12, 13 і пробних куль 25, 26, 28, 29, досягнута можливість гравітаційного притягання пробної кульки 9 до двох пробних куль 25, 26, пробної кульки 12, до двох пробних куль 25, 26, пробної кульки 10 до двох пробних куль 28, 29, пробної кульки 13 до двох пробних куль 28, 29. Векторну суму сил гравітаційного притягання пробної кульки 9 до двох пробних куль 25,26 визначають за виразом: 1 50 1 1 1   (  2 m9)  (  2 M25) (  2 m9)  (  2 M26)  Fm9 M25  Fm9 M26    H; R2m9  M25 R2m9  M26    Fm9 M25  Fm9 M26  Fm9 M25 Векторна сума сил гравітаційного притягання маси під пробної кульки 9 до двох мас М25, М26 пробних куль 25, 26 дорівнює векторній силі гравітаційного притягання маси m9 пробної кульки 9 до маси М25 пробної кулі 25, плюс векторну силу гравітаційного притягання маси m9 пробної кульки 9 до маси М26 пробної кулі 26; Сила гравітаційного притягання маси m9 пробної кульки 9, до маси М25 пробної кулі 25; 3 UA 105930 U  Fm9 M26  m9 M25 Rm9  M25 M26 Rm9  M26 H 5 10 15 20 25 30 35 40 45 Сила гравітаційного притягання маси m9 пробної кульки 9 до маси М26 пробної кулі 26; 11 3 -1 -2 Гравітаційна стала дорівнює 6,67259(85)·10- м ·кг ·с ; Маса пробної кульки 9, кг; Маса пробної кулі 25, кг; Відстань від центра маси т9 пробної кульки 9 до центра маси М25 пробної кулі 25, м; Маса пробної кулі 26, кг; Відстань від центра маси m9 пробної кульки 9, до центра маси М26, пробної кулі 26, м; Одиниця виміру сили, Ньютон; При цьому сума сил гравітаційного притягання пробної кульки 9 до двох пробних куль 25, 26, в сумі з сумою сил гравітаційного притягання пробної кульки 12 до двох пробних куль 25, 26, складають одну сумарну силу пари сум сил моменту закручування пружної нитки. Сума сил гравітаційного притягання пробної кульки 10 до двох пробних куль 28, 29, в сумі з сумою сил гравітаційного притягання пробної кульки 13 до двох пробних куль 28, 29, складають другу іншу сумарну силу пари сум сил моменту закручування пружної нитки. Гвинтова ручка 23 відкручується. Плунжер 21 за допомогою ручки 22 роз'єднується від другої монтажної платформи 6. Друга монтажна платформа 6 разом з коромислами 7, 11, дзеркалом 8, пробними кульками 9, 10, 12, 13, внаслідок дії моменту закручування пружної нитки починає повертатися навколо осі, що проходить через пружну нитку і починається закручування пружної нитки. Одночасно точка падіння променя 19, відбитого від дзеркала 8, починає переміщення на прямолінійній шкалі виміру 17, і одночасно переміщується точка падіння проміння 19 на прямолінійній шкалі виміру 17 доти, доки момент закручування пружної нитки не зрівноважиться моментом пружної сили закручування пружної нитки. При цьому закручування пружної нитки і переміщення точки падіння променя 19 на прямолінійній шкалі виміру 17 зупиняється. За допомогою ручки 22 з'єднується плунжер 21 з другою монтажною платформою 6, закручується гвинтова ручка 23 і друга монтажна платформа 6 фіксується в нерухомому стані. При цьому точка падіння променя 19 перемістилась на прямолінійній шкалі виміру на певну відстань від нульової відмітки 20. Вимірюють величину переміщення точки падіння променя 19 на прямолінійній шкалі виміру 17. За величиною переміщення точки падіння променя 19 на прямолінійній шкалі виміру 17 визначається величина кута закручування пружної нитки 5. Виконуються розрахунки за потреби, розрахунки гравітаційної сталої. В підсумку: внаслідок збільшеного моменту закривання пружної нитки, досягнутого збільшенням кута закручування пружної нитки застосування для досягнення переміщення точки падіння променя 19 на прямолінійній шкалі виміру 17 повертання дзеркала 8 на кут закручування пружної нитки з одночасним його переміщенням разом з коромислом 7 величина переміщення точки падіння променя 19 на прямолінійній шкалі виміру 17 є збільшеною. Збільшення величини переміщення точки падіння променя 19 на прямолінійній шкалі 17 забезпечує можливість підвищення точності визначення величини кута закручування пружної нитки і виконання розрахунків гравітаційно сталої. При застосуванні корисної моделі, зокрема, в лабораторіях навчальних закладів, в планетаріях, для позірного спостереження приближення пробних кульок до пробних куль внаслідок гравітаційної взаємодії між ними забезпечується можливість подальшого збільшення величини переміщення точки падіння променя 19 від джерела світла 18 на прямолінійній шкалі виміру 17 виконанням повертання прямолінійної шкали виміру 17 навколо кульової опори 16. При цьому відстань від площини прямолінійної шкали 17 до площини дзеркала 8 збільшується і кут між площиною прямолінійної шкали виміру 17 і площиною дзеркала 8, з вершиною кута на стороні джерела світла, також збільшується. Розташування в корисній моделі пробних кульок і пробних куль забезпечило можливість кожної пробної кульки гравітаційно притягатися до двох пробних куль і навпаки, можливість кожної пробної кулі гравітаційно притягатися до двох пробних куль. При цьому внаслідок гравітаційного притягання кожної пробної кульки до двох пробних куль і навпаки, гравітаційного притягання кожної пробної кулі до двох пробних кульок досягнуто збільшення частки застосування в корисній моделі гравітаційних властивостей взаємного гравітаційного притягання кожної пробної кульки і кожної пробної кулі для забезпечення збільшення сумарної сили гравітаційного притягання пробних кульок до пробних куль і моменту закручування пружної нитки. 4 UA 105930 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 Крутильні терези, що містять корпус (1), пружну нитку, прикріплену в верхній частині корпуса, коромисло з двома пробними кульками, підвішене на пружній нитці, дві пробні кулі, розташовані на корпусі з різних боків пробних кульок, дзеркало, закріплене в центрі повертання коромисла, джерело світла, закріплене на корпусі, шкалу виміру циліндричної форми, закріплену на корпусі, які відрізняються тим, що на корпусі виконано першу монтажну платформу (2), на першій монтажній платформі над центром корпуса виконано поворотний диск з можливістю повертання (3), в першій монтажній платформі над центром корпуса виконано перше монтажне вікно (4), на нижньому кінці пружної нитки, підвішеної через перше монтажне вікно до поворотного диска, виконано другу двоповерхову монтажну платформу (6), на верхньому поверсі другої монтажної платформи виконано перше коромисло (7), на першому коромислі на відстані від осі закручування пружної нитки виконано дзеркало (8), на нижньому поверсі другої монтажної платформи виконано друге коромисло (11), на кінці першої сторони першого коромисла виконано першу пробну кульку (9), на кінці однакової першої сторони другого коромисла виконано другу пробну кульку (12), на кінці протилежної другої сторони першого коромисла виконано третю пробну кульку (10), на кінці протилежної другої сторони другого коромисла виконано четверту пробну кульку (13), на корпусі виконано ключ (14) фіксації положення другої монтажної платформи, на першій монтажній платформі виконано третю монтажну платформу (15), на третій монтажній платформі виконано кульову опору (16), на кульовій опорі виконано прямолінійну шкалу виміру (17) з можливістю повертання, на третій монтажній платформі розташовано джерело (18), на корпусі виконано четверту двоповерхову монтажну платформу (24) з можливістю переміщення, на четвертій двоповерховій монтажній платформі виконано двоповерхово дві пробні кулі (25, 26), на корпусі виконано п'яту двоповерхову монтажну платформу (27) з можливістю переміщення, на п'ятій двоповерховій монтажній платформі виконано двоповерхово дві пробні кулі (28, 29), на корпусі з однакових боків, виконаних двоповерхово на кінцях першої однакової сторони обох коромисел двох пробних кульок (9, 12), розташовано виконані двоповерхово на четвертій двоповерховій монтажній платформі дві пробні кулі (25, 26), при цьому досягнута можливість гравітаційного притягання виконаної на кінці першої сторони першого коромисла першої пробної кульки (9) до виконаних двоповерхово на четвертій двоповерховій монтажній платформі двох пробних куль (25, 26), векторну суму двох сил гравітаційного притягання виконаної на кінці першої сторони першого коромисла першої пробної кульки (9) до виконаних двоповерхово на четвертій двоповерховій монтажній платформі двох пробних куль (25, 26), визначають за виразом: 1 35 1 1 1   (  2 m9)  (  2 M25) (  2 m9)  (  2 M26)  Fm9 M25  Fm9 M26    H; R2m9  M25 R2m9  M26    Fm9 M25  Fm9 M26 векторна сума сил гравітаційного притягання маси m9 пробної кульки (9) до двох мас М25, М26 пробних куль (25, 26) дорівнює векторній силі гравітаційного притягання маси m9 пробної кульки (9) до маси М25 пробної кулі (25), плюс векторну силу гравітаційного притягання маси m9 пробної кульки (9) до маси М26 пробної кулі (26);  сила гравітаційного притягання маси m9 пробної кульки (9), до маси Fm9 M25 М25 пробної кулі (25);  сила гравітаційного притягання маси m9 пробної кульки (9) до маси Fm9 M26 М26 пробної кулі (26); . -11 3. -1. -2  гравітаційна стала дорівнює 6,67259(85) 10 м кг с ; маса пробної кульки (9), кг; m9 маса пробної кулі (25), кг; M25 відстань від центра маси т9 пробної кульки (9) до центра маси М25 Rm9  M25 пробної кулі (25), м; маса пробної кулі (26), кг; M26 відстань від центра маси m9 пробної кульки (9), до центра маси М26, Rm9  M26 пробної кулі (26), м; H одиниця виміру сили, Ньютон; при цьому досягнута можливість гравітаційного притягання виконаної на кінці однакової першої сторони другого коромисла другої пробної кульки (12) до виконаних двоповерхово на четвертій двоповерховій монтажній платформі двох пробних куль (25, 26), на корпусі з інших однакових 5 UA 105930 U 5 10 15 боків виконаних двоповерхово на кінцях протилежної сторони обох коромисел двох пробних кульок (10, 13) розташовано виконані двоповерхово на п'ятій двоповерховій монтажній платформі дві пробні кулі (28, 29), при цьому досягнута можливість гравітаційного притягання виконаної на кінці протилежної другої сторони першого коромисла третьої пробної кульки (10) до виконаних двоповерхового на п'ятій двоповерховій монтажній платформі двох пробних куль (28, 29), при цьому досягнута можливість гравітаційного притягання виконаної на кінці протилежної другої сторони другого коромисла четвертої пробної кульки (13) до виконаних двоповерхово на п'ятій двоповерховій монтажній платформі двох пробних куль (28, 29), при цьому центри сфер усіх пробних кульок (9, 10, 12, 13) однаково центри сфер усіх пробних куль (25, 26, 28, 29) розташовано на рівних відстанях від осі, що проходить через пружну нитку, при цьому центри сфер усіх пробних кульок (9, 10, 12, 13) розташовано в спільній вертикальній площині разом з віссю, що проходить через пружну нитку, при цьому центри сфер усіх пробних куль (25, 26, 28, 29) розташовано в іншій спільній вертикальній площині разом з віссю, що проходить через пружну нитку, при цьому центри сфер виконаних на першому коромислі (7) пробних кульок (9, 10) разом з центрами сфер виконаних на верхніх поверхах монтажних платформ (24, 27) пробних куль (26, 29) розташовано в спільній горизонтальній площині верхнього поверху, при цьому центри сфер виконаних на другому коромислі (11) пробних кульок (12, 13) разом з центрами сфер виконаних на нижчих поверхах монтажних платформ (24, 27) пробних куль (25, 28) розташовано в іншій спільній горизонтальній площині нижчого поверху. 6 UA 105930 U 7 UA 105930 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
